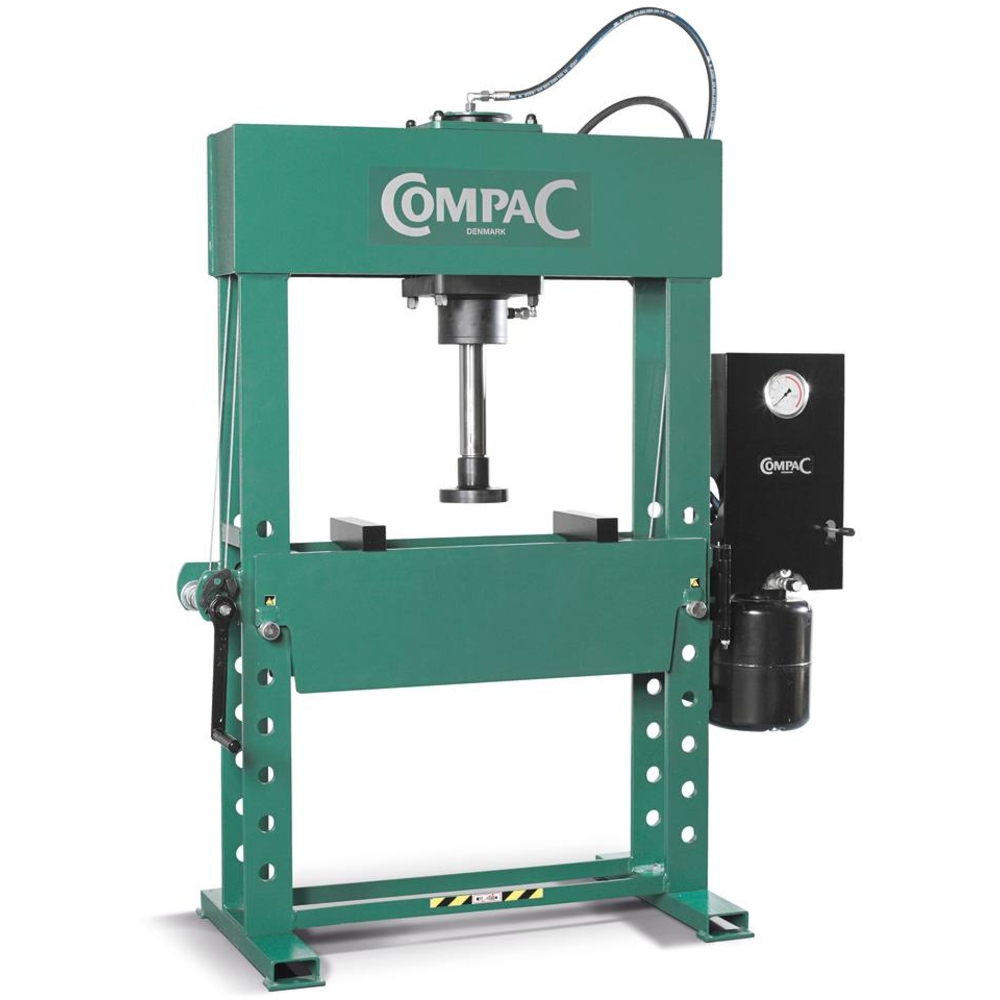

Presse d'atelier électro-hydraulique 60T avec vérin double effet COMPAC - 15463
Référence : S01515463
Découvrez Presse d'atelier électro-hydraulique 60T avec vérin double effet COMPAC - 15463 disponible à l'achat
- Force de travail élevée de 60 tonnes
- Course longue du piston de 300 mm
- Vérin double effet mobile pour plus d’efficacité
- Manomètre à lecture facile pour un contrôle précis
- Treuil pour un réglage rapide de la table
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
La presse d'atelier électro-hydraulique 60T possède des caractéristiques techniques avancées pour un usage intensif. Avec une force de travail de 60 tonnes, elle se distingue par sa course longue du piston de 300 mm, idéale pour des pièces de grande longueur. Le moteur triphasé offre une puissance fiable, tandis que le vérin mobile à double effet optimise les performances. Son manomètre à lecture facile garantit un suivi précis de la pression.
Pratique, la pompe montée sur support en équerre peut pivoter à 90°, facilitant l'introduction de pièces à usiner. La montée et la descente de la table sont simplifiées grâce à un treuil, ce qui permet un réglage rapide et efficace. Ce modèle inclut également deux supports en V pour maintenir les pièces en place. Avec un poids de 710 kg, cette presse robuste s'adapte à divers environnements d'atelier, assurant fiabilité et sécurité.
Moteur triphasé.
Vérin mobile.
Course très longue du piston : 300mm.
Manomètre à lecture facile.
Une pompe montée sur support en équerre qui peut pivoter de 90°, et qui permet l'introduction de pièces à usiner de grande longueur.
Treuil pour la montée et descente rapide de la table.
Deux supports en V.
Piston chromé.
Parmi ses caractéristiques fonctionnelles, cette presse est équipée d’un manomètre à lecture facile pour un contrôle précis de la pression. La pompe est montée sur un support en équerre pouvant pivoter à 90°, ce qui facilite l’introduction des pièces à usiner. La table se règle rapidement grâce à un treuil permettant une montée et une descente efficaces. Deux supports en V sont intégrés pour maintenir solidement les pièces pendant l’usinage. Le piston est chromé, garantissant durabilité et résistance à l’usure.

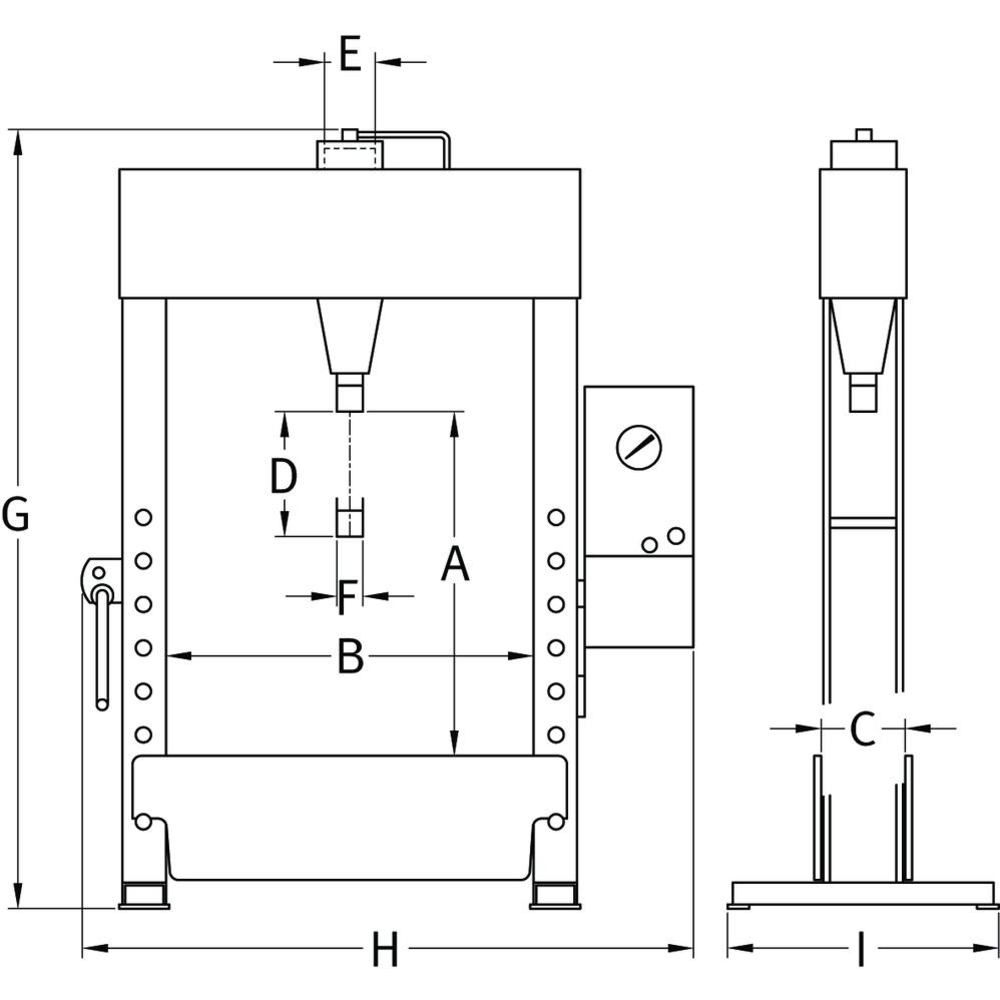

Les dimensions principales sont les suivantes : hauteur totale (G) 2100 mm, largeur (B) 1005 mm, profondeur (A) 730 mm, avec un poids de 710 kg, ce qui confère à la presse une robustesse adaptée à divers environnements d’atelier.
En résumé, cette presse électro-hydraulique allie puissance, précision et praticité grâce à ses composants de qualité et ses fonctions facilitant le travail sur pièces longues, tout en assurant sécurité et fiabilité.
Course du vérin : 300mm
Force de travail : 60T
Type : électro-hydraulique
Capacité maxi : 60T
Type de vérin : mobile double effet
Poids article : 717KG
A : 730mm
B : 1005mm
C : 255mm
D : 300mm
E : 160mm
F : 80mm
G : 2100mm
H : 1680mm
I : 710mm
Pour l'utilisation, il faut d'abord lever la table de travail légèrement au-dessus de la hauteur souhaitée, puis monter les chevilles de support en veillant à ce qu'elles soient correctement placées et poussées contre le châssis jusqu'à ce que le joint torique soit en contact avec celui-ci. Ensuite, la table est abaissée sur les chevilles, les blocs de travail sont positionnés, et la presse est prête à être utilisée.
L'utilisation est prévue pour aplanir, incliner et presser des pièces. La presse doit être utilisée uniquement par une personne compétente et instruite. La pièce à travailler doit être soutenue par des blocs de travail à partir de 70 % de la capacité maximale jusqu'à la capacité maximale. Il est important de ne pas dépasser la capacité maximale ni la longueur de course maximale pour éviter un mauvais fonctionnement.
En cas de fonctionnement non conforme, il est indiqué de ne pas utiliser la presse si le piston ne s'arrête pas immédiatement lorsque le levier de commande est lâché.
Le résultat attendu est un travail de pressage précis avec arrêt immédiat du piston en cas de relâchement du levier, garantissant un contrôle efficace de la pression appliquée sur la pièce.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales de la presse d'atelier électro-hydraulique 60T COMPAC ?
La presse dispose d'une force de travail de 60 tonnes avec un vérin mobile à double effet et une course longue de piston de 300 mm. Elle est équipée d'un moteur triphasé, d'un manomètre à lecture facile, d'un treuil pour régler rapidement la table, ainsi que de deux supports en V pour maintenir les pièces. Le piston est chromé pour une meilleure durabilité.
Comment fonctionne la commande électro-hydraulique de la presse ?
La commande se fait via un levier à trois positions : montée, arrêt et descente du piston. Le piston s'arrête immédiatement dès que le levier est lâché, garantissant un contrôle précis. Le tonnage peut être réglé entre zéro et la capacité maximale grâce à un bourgeon de tournure, permettant d'utiliser le même réglage plusieurs fois.
Quelles sont les précautions d’utilisation à respecter pour garantir la sécurité et la longévité de la presse ?
La presse doit être utilisée uniquement par une personne compétente et instruite. Il est impératif de ne pas dépasser la capacité maximale de 60 tonnes ni la course maximale de 300 mm. La pièce à travailler doit être soutenue par des blocs de travail à partir de 70 % de la capacité maximale pour éviter tout risque de dommage au cylindre.
Comment se fait le réglage et la préparation de la presse avant usage ?
Il faut d'abord lever la table de travail légèrement au-dessus de la hauteur souhaitée, puis monter les chevilles de support en s'assurant qu'elles sont bien placées et poussées contre le châssis jusqu'au contact du joint torique. Ensuite, la table est abaissée sur les chevilles et les blocs de travail sont positionnés avant d'utiliser la presse.
Quels sont les éléments techniques facilitant l’introduction et le maintien des pièces à usiner ?
La pompe est montée sur un support en équerre pivotant à 90°, ce qui facilite l’introduction de pièces longues. Deux supports en V sont intégrés pour maintenir solidement les pièces pendant l’usinage, optimisant ainsi la stabilité et la précision du travail.
