Presse d'atelier manuelle 30T bâti soudé DRAKKAR - 10540
Référence : S01510540
Découvrez Presse d'atelier manuelle 30T bâti soudé DRAKKAR - 10540 disponible à l'achat
- Presse mécano soudée pour une grande robustesse
- Piston avec retour automatique pour un usage facilité
- Table ajustable pour s’adapter aux différentes tâches
- Vérin mobile coulissant latéralement pour plus de flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

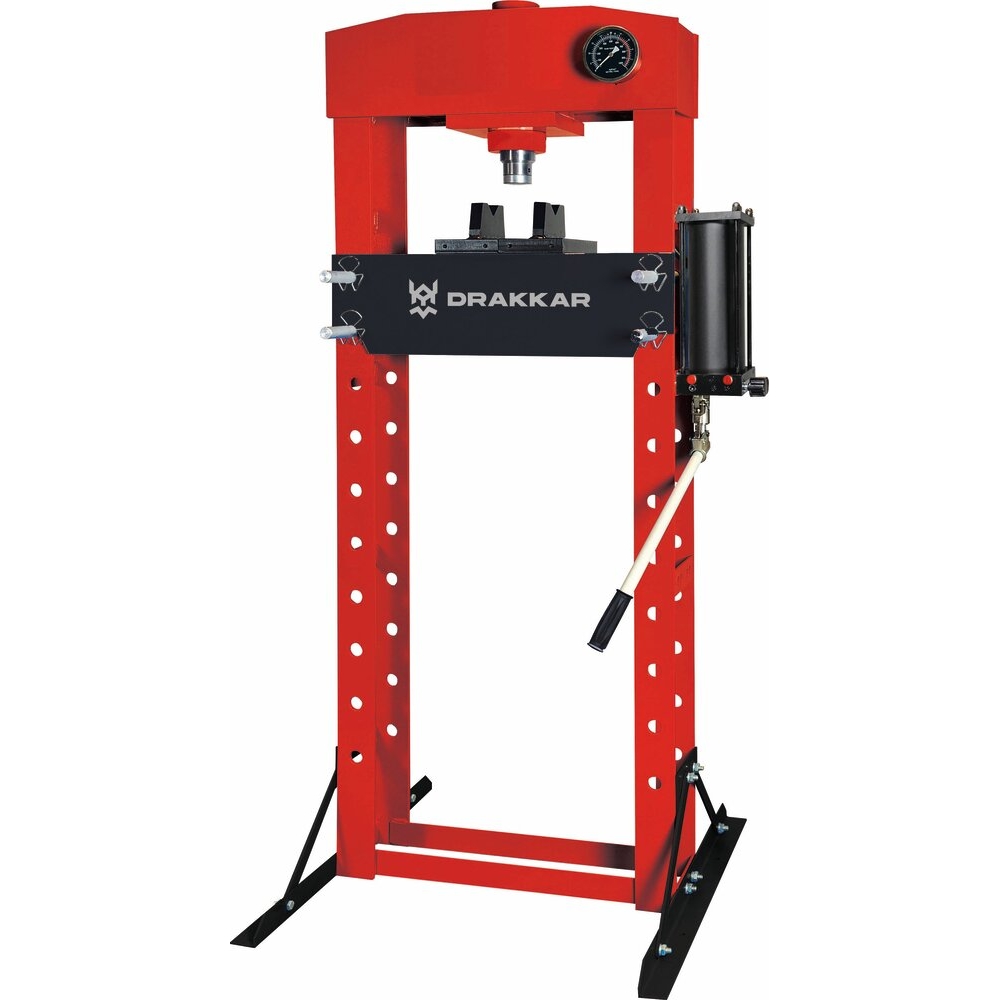

Presse d'atelier manuelle 30t DRAKKAR EQUIPEMENT - 10540
Presse mécano soudée.
Piston avec retour automatique.
Table ajustable.
2 vés de dressage.
Vérin mobile coulissant latéralement.
Bâti soudé.
Presse mécano soudée.
Piston avec retour automatique.
Table ajustable.
2 vés de dressage.
Vérin mobile coulissant latéralement.
Bâti soudé.
Le vérin est mobile et coulisse latéralement, offrant une grande flexibilité d'utilisation. La course du vérin est de 152 mm, avec une force de travail maximale de 30 tonnes.
Dimensions principales :
- Largeur minimum (F1) : 400 mm
- Largeur maximum (F2) : 1050 mm
- Dimension B : 700 mm
- Dimension A : 795 mm
- Dimension C : 1773 mm
- Dimension D : 1801 mm
- Dimension E : 535 mm
Poids total de la presse : 164 kg.
Options disponibles : jeu de poinçons réf. 10531 et grille de protection réf. 10572.
Conditionnement : vendu en lot de 5 unités.
Cette presse est conçue pour des applications d'atelier nécessitant une force de pressage importante, avec une construction solide et des fonctionnalités adaptées pour un usage manuel précis et sûr. Elle bénéficie d'une garantie de 3 ans.
Aucune mention spécifique de normes ou certifications n'est indiquée dans la fiche. Pas d'informations complémentaires sur le stockage ou la conservation.
Course du vérin : 152mm
Force de travail : 30T
Type : manuelle
Option : jeu de poinçons réf.10531 et grille de protection réf.10572
Capacité maxi : 30T
Type de vérin : mobile coulissant latéralement
Type de bâti : soudé
Poids article : 197KG

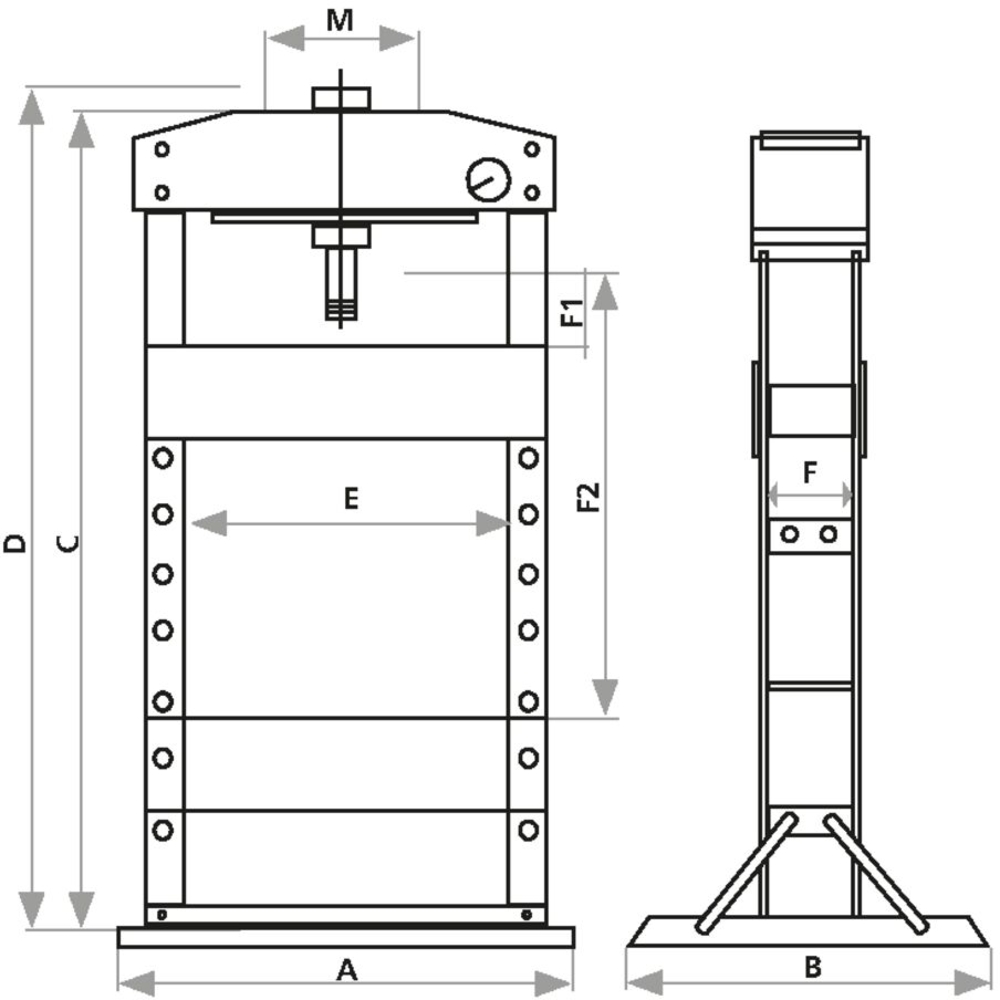

A : 910mm
B : 700mm
C : 1773mm
D : 1840mm
E : 535mm
F : 138mm
F1 MINIMUM : 400mm
F2 MAXIMUM : 1030mm
M Course latérale : 200mm
Une fois le travail terminé, il faut arrêter d'actionner la pompe, puis libérer lentement la pression en tournant la valve dans le sens inverse des aiguilles d'une montre, par petits angles successifs (au maximum deux tours à la fois). Lorsque le vérin est complètement rentré, la pièce peut être retirée de la table.
La presse est utilisée dans des environnements d'atelier pour serrer, mettre à la taille, assembler ou riveter de petites pièces. Elle doit être installée sur une surface horizontale et ferme, dans un espace de travail propre, non inflammable, non corrosif et sans poussière, avec un espace libre d'au moins un mètre devant et derrière la machine.
En cas de fonctionnement non conforme, comme un vérin qui ne bouge pas ou ne revient pas, il est indiqué de vérifier la valve de décharge, purger l'air du circuit hydraulique, contrôler la connexion des tuyaux hydrauliques, ou ajouter de l'huile si nécessaire.
L'entretien quotidien comprend le nettoyage extérieur avec un tissu sec, la lubrification périodique du vérin, de l'axe de roue, des joints et des pièces mobiles avec une huile adaptée, et le rangement de la presse dans un endroit sec avec le vérin complètement rentré lorsqu'elle n'est pas utilisée. En cas de diminution d'efficacité, il faut purger l'air du circuit hydraulique et vérifier le niveau d'huile hydraulique, en ajustant si nécessaire.
Ces indications permettent d'obtenir un fonctionnement fluide et efficace de la presse lors des opérations de pressage manuel.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quels sont les éléments spécifiques de construction qui garantissent la robustesse de cette presse d'atelier ?
La presse d'atelier manuelle 30T DRAKKAR est conçue avec un bâti mécano soudé, assurant une grande solidité et stabilité. Le vérin est mobile et coulisse latéralement, ce qui offre une flexibilité d'utilisation adaptée aux différentes tâches en atelier.
Comment se règle la table de la presse pour s'adapter aux différentes opérations ?
La table est ajustable en hauteur et se bloque à l'aide d'axes prévus à cet effet. Cela permet de positionner précisément les pièces à presser selon les dimensions requises pour chaque intervention.
Quels sont les principes de fonctionnement pour une utilisation sécurisée et efficace ?
L'utilisateur actionne une pompe manuelle pour exercer la pression, contrôlée via un manomètre intégré. La pression doit être relâchée lentement en tournant la valve dans le sens inverse des aiguilles d'une montre par petits angles successifs, pour éviter tout risque lors du retrait des pièces.
Quelles sont les principales recommandations de sécurité à respecter lors de l’utilisation ?
La presse doit être installée sur une surface horizontale et ferme, dans un environnement propre, non inflammable et non corrosif. Il est impératif de porter les équipements de protection individuelle adaptés, notamment gants et chaussures, et de maintenir une zone de travail dégagée d’au moins un mètre devant et derrière la machine.
Comment se déroule la maintenance quotidienne pour garantir la performance de la presse ?
La maintenance inclut un nettoyage extérieur avec un tissu sec, la lubrification périodique du vérin, des axes et joints avec une huile adaptée, ainsi que la vérification et le réglage du niveau d'huile hydraulique. En cas de perte d'efficacité, il faut purger l'air du circuit hydraulique.
Quels sont les critères techniques essentiels à vérifier avant la mise en service ?
Avant la première utilisation, il faut fixer solidement la presse au sol, s'assurer que la table est bien positionnée et bloquée, purger l'air du circuit hydraulique, et vérifier l'absence de pièces cassées ou défectueuses. Le manuel recommande également de lubrifier la soupape d'admission d'air avant démarrage.
Quels problèmes courants peuvent survenir et comment les résoudre ?
Les problèmes fréquents incluent une pompe qui fonctionne sans mouvement du vérin, souvent dû à une fuite ou une valve mal fermée. Il est conseillé de vérifier les connexions hydrauliques, purger l'air du circuit, et contrôler le niveau d'huile. En cas de fuite, remplacer les joints et resserrer les vis.
