Presse d'atelier manuelle 30T bâti soudé STILKER - 52729
Référence : S01552729
Découvrez Presse d'atelier manuelle 30T bâti soudé STILKER - 52729 disponible à l'achat
- Bâti soudé pour une grande stabilité
- Hauteur de table réglable selon les besoins
- Vérin mobile coulissant pour plus de précision
- Force de travail puissante de 30 tonnes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

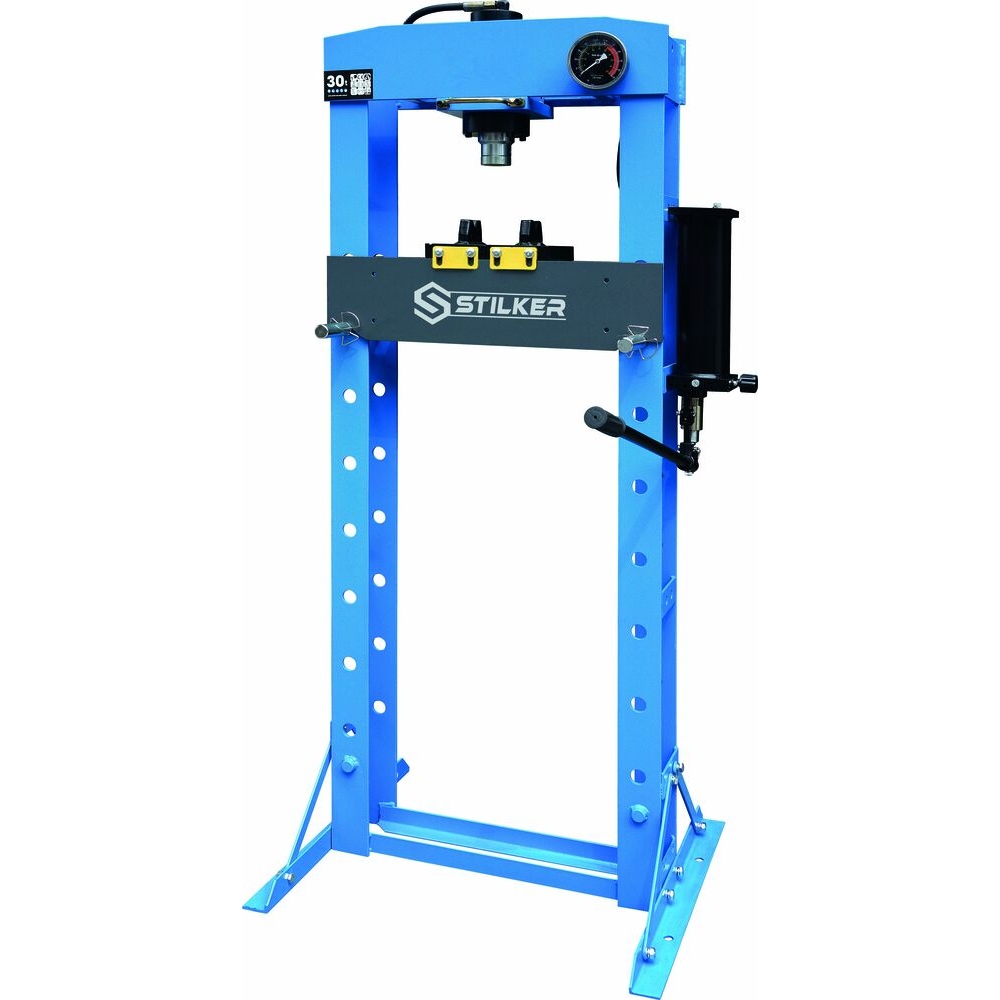

Presse d'atelier manuelle 30T Bâti soudé - Stilker - 52729
Découvrez la presse d'atelier manuelle Stilker, un équipement robuste et polyvalent, idéale pour diverses applications.
Cette presse est conçue avec un bâti soudé pour assurer une grande stabilité et durabilité. Sa hauteur de table réglable permet de s'adapter à différentes tailles de pièces, facilitant ainsi son utilisation. Le vérin mobile coulissant latéralement offre une performance optimale, tandis que les deux vés de dressage garantissent des opérations précises. Avec une course de vérin de 150 mm et une force de travail de 30 tonnes, cette presse est capable de réaliser des travaux exigeants.
Ses incluent une hauteur hors tout de 1775 mm, une largeur de table de 490 mm et un poids de 145,5 kg, offrant ainsi une structure robuste pour une utilisation intensive. Équipée d'une pompe manuelle, elle est sûre et facile à manœuvrer. Des options de protection et de broches sont également disponibles pour une sécurité accrue lors de son utilisation.
Bâti soudé.
Hauteur de la table réglable.
2 vés de dressage.
Vérin mobile coulissant latéralement.

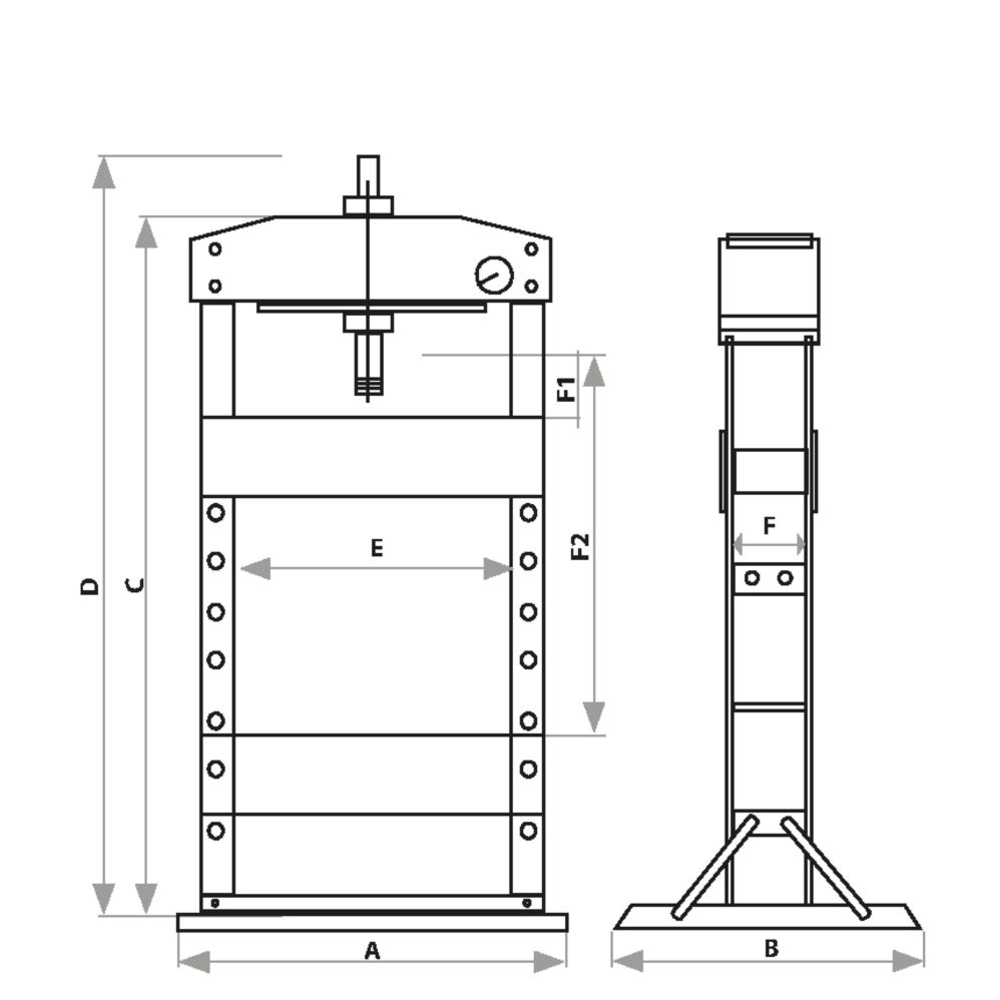

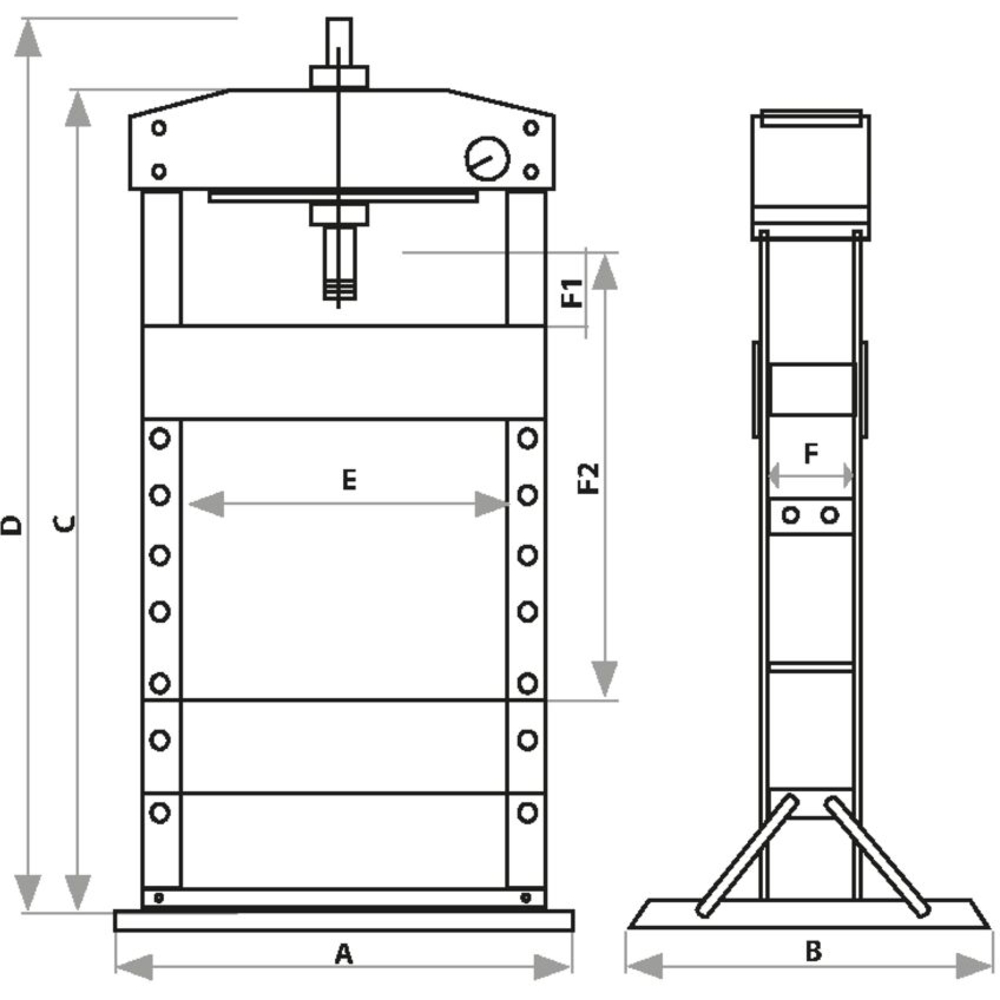

Les dimensions principales sont les suivantes : hauteur hors tout de 1775 mm, largeur de table de 490 mm, hauteur de table réglable entre 55 mm (F1 minimum) et 1035 mm (F2 maximum). Les autres dimensions sont : 660 mm (B), 750 mm (A), 1720 mm (C), 1775 mm (D), 490 mm (E) et 132 mm (F). Le poids total de la presse est de 130 kg.
Elle est équipée d’une pompe manuelle, simple et sûre à utiliser. Un ensemble de protections et de broches est disponible en option pour renforcer la sécurité lors des opérations. Le conditionnement se fait en caisse en contreplaqué, facilitant le transport et le stockage.
Cette presse est adaptée à une utilisation intensive en atelier grâce à sa construction solide et ses performances élevées. Elle offre une solution fiable pour le façonnage, le pressage et le dressage de pièces diverses.
- Type de presse : Manuelle
- Force de travail : 30 T
- Type de vérin : Mobile coulissant
- Bâti : Soudé
- Hauteur hors tout : 1775 mm
- Hauteur de la table : Réglable
- Course du vérin : 150 mm
- Largeur de la table : 490 mm
Le fonctionnement se fait manuellement en actionnant la pompe pour appliquer la pression sur la pièce, tout en contrôlant la pression au manomètre. Une fois le travail terminé, il est nécessaire de relâcher lentement la pression en tournant progressivement la valve de décompression dans le sens inverse des aiguilles d'une montre, par petits angles successifs (au maximum deux tours à la fois). Lorsque le vérin est complètement rentré, la pièce peut être retirée de la table.
Cette presse est utilisée pour serrer, mettre à la taille, assembler ou riveter de petites pièces dans un processus de production ou d'assemblage de pièces de rechange. Elle ne doit pas être utilisée à d'autres fins.
L'environnement d'utilisation doit être propre, non inflammable, non corrosif et sans poussière, avec un espace libre d'au moins 1 mètre devant et derrière la machine pour assurer un accès facile. Il est recommandé que l'opérateur porte des équipements de protection adaptés (gants, casque, chaussures de sécurité, protection auditive et oculaire).
En cas de dysfonctionnement, par exemple si le vérin ne bouge pas ou ne revient pas, il faut vérifier la valve de décharge, purger l'air du circuit hydraulique, contrôler les connexions des tuyaux et la présence d'huile hydraulique, puis agir en conséquence (resserrer, remplacer des joints ou le vérin). Si les problèmes persistent, il est conseillé de contacter le service après-vente.
La maintenance doit être réalisée régulièrement, notamment en nettoyant la presse, en lubrifiant les pièces mobiles, en purgant l'air du circuit hydraulique et en vérifiant le niveau d'huile. Toute réparation ou intervention doit être effectuée par du personnel qualifié.
Enfin, il est important de ne pas dépasser la capacité maximale indiquée, de ne pas forcer la presse, de ne pas utiliser la presse pour comprimer des ressorts ou des éléments susceptibles de se dégager, et de ne jamais laisser la presse chargée sans surveillance.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales de la presse d'atelier manuelle 30T bâti soudé STILKER ?
Cette presse dispose d’un bâti soudé assurant une grande stabilité et durabilité. Sa table est réglable en hauteur de 55 mm à 1035 mm pour s’adapter à différentes tailles de pièces. Elle intègre un vérin mobile coulissant latéralement avec une course de 175 mm et une force de travail maximale de 30 tonnes.
Comment se déroule la mise en œuvre et l’utilisation de cette presse ?
La presse doit être installée sur une surface stable, plane, sèche et non glissante. La hauteur de la table doit être réglée et bloquée avant utilisation. Les plaques de pression se positionnent par paire sur la table, avec la pièce à presser bien alignée et stable. La pression s’applique manuellement via la pompe, en contrôlant la pression au manomètre. La décompression se fait lentement en tournant la valve par petits angles successifs.
Quels sont les points de vigilance en matière de sécurité et d’environnement d’utilisation ?
Il est impératif de porter des équipements de protection adaptés (gants, casque, chaussures de sécurité, protection auditive et oculaire). L’environnement doit être propre, non inflammable, non corrosif, et sans poussière. Un espace libre d’au moins 1 mètre doit être maintenu devant et derrière la presse. Il est interdit de dépasser la capacité maximale de 30 tonnes et de forcer la presse ou d’utiliser la presse pour comprimer des ressorts.
Quels sont les principaux conseils pour la maintenance de cette presse ?
La maintenance doit être réalisée régulièrement par du personnel qualifié. Elle comprend le nettoyage extérieur, la lubrification périodique du vérin, des axes et des pièces mobiles, la purge de l’air du circuit hydraulique et le contrôle du niveau d’huile hydraulique. Toute réparation doit être confiée à un spécialiste et toute modification de la machine est interdite.
Comment diagnostiquer et résoudre les problèmes courants liés au fonctionnement du vérin ?
Si le vérin ne bouge pas, il faut vérifier que la valve de décharge est bien fermée et purger l’air du circuit hydraulique. En cas de fuite ou de perte d’huile, il faut contrôler les joints et resserrer les vis. Si le vérin ne revient pas, vérifier les connexions des tuyaux hydrauliques et la valve de décharge. En cas de panne persistante, contacter le service après-vente.
