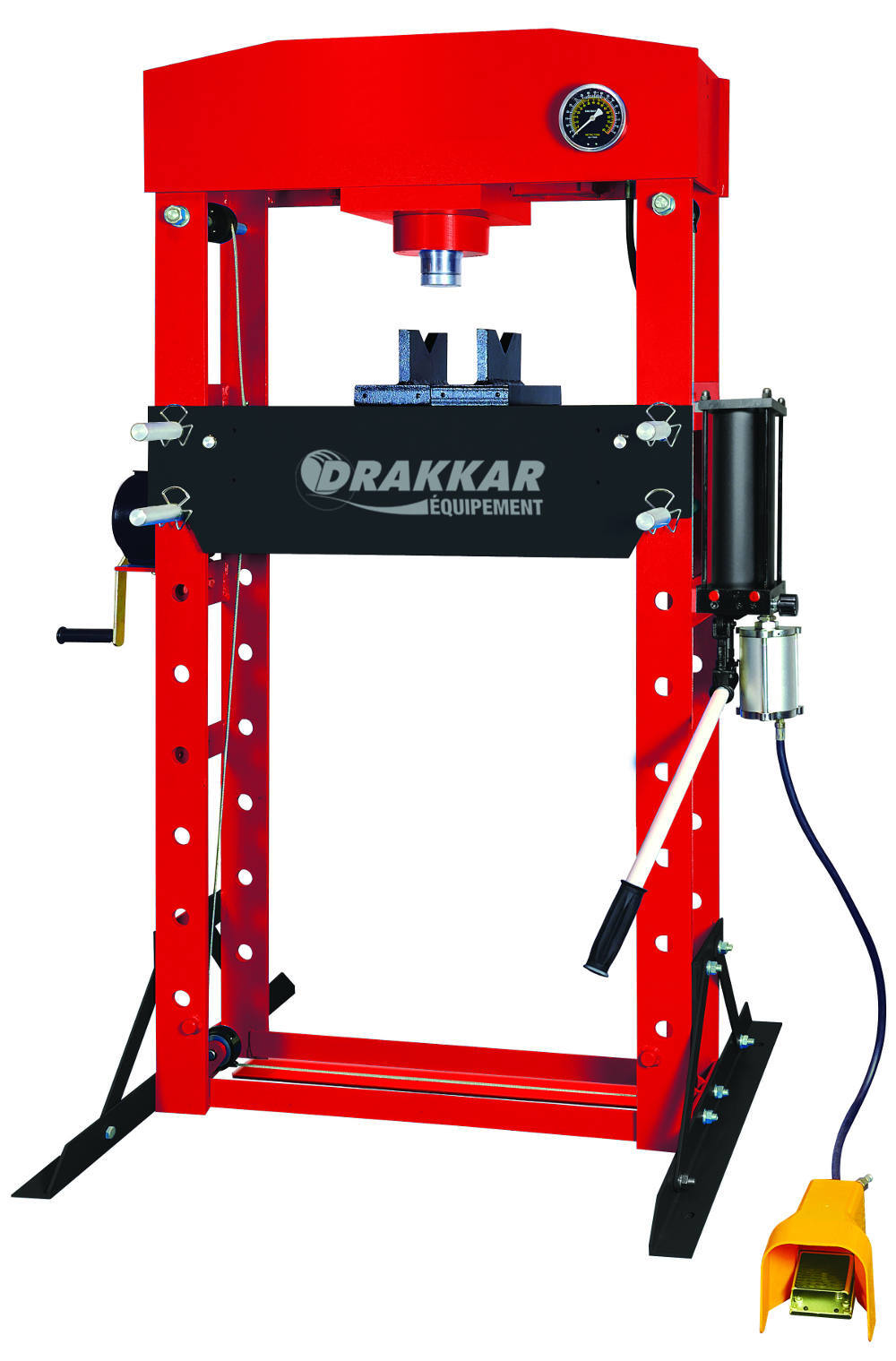

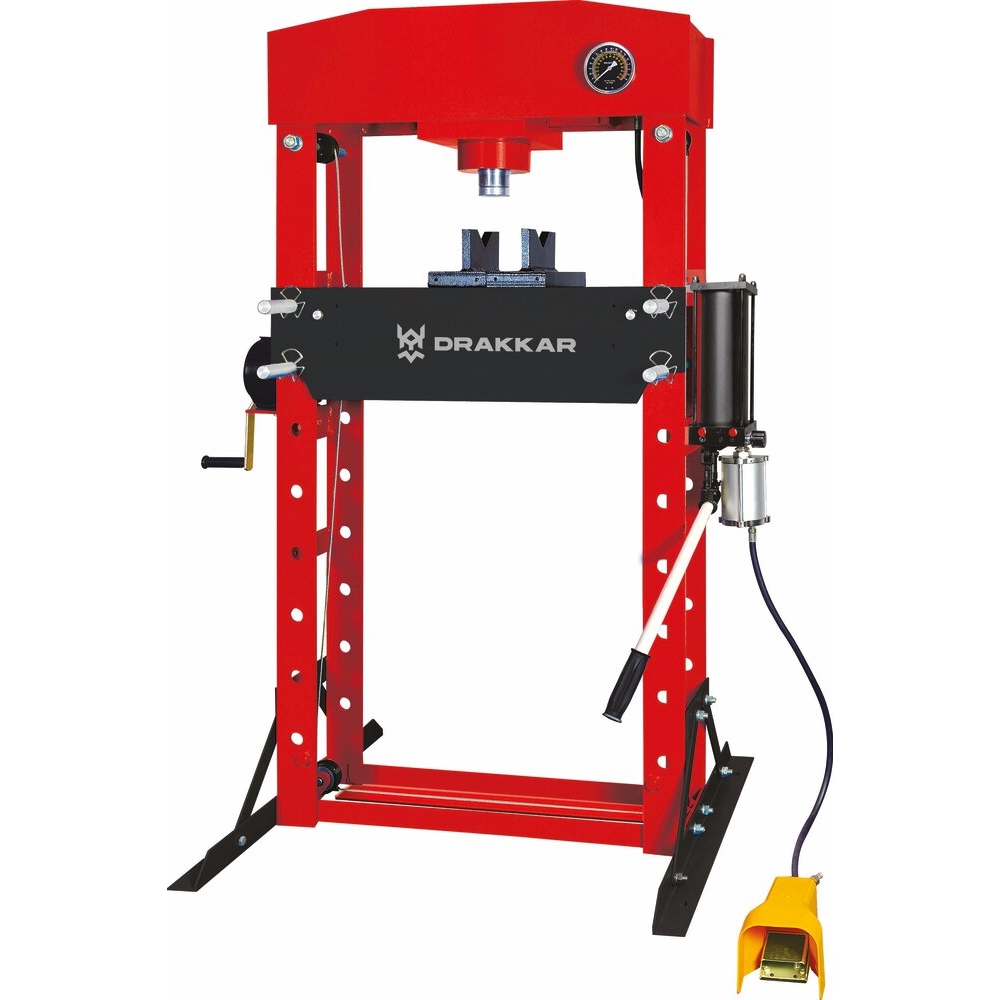

Presse d'atelier manuelle et pneumatique 50T bâti soudé DRAKKAR - 10550
Référence : S01510550
Découvrez Presse d'atelier manuelle et pneumatique 50T bâti soudé DRAKKAR - 10550 disponible à l'achat
Les points clés
- Piston avec retour automatique pour plus d'efficacité
- Table réglable par treuil manuel pour un bon confort d'utilisation
- Vérin coulissant latéralement pour plus de flexibilité
- Commande par pédale pour un contrôle précis
- Structure mécano-soudée garantissant la robustesse
2 506,73 € TTC 2 088,94 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Presse mécano-soudée de haute précision. Dotée d'un piston équipé d'un système de retour automatique pour une efficacité optimisée. La table de travail ajustable grâce à un treuil manuel offre une maniabilité supérieure. Inclut deux vés de dressage pour des ajustements précis. Le vérin, conçu pour un déplacement latéral fluide, améliore la flexibilité d'utilisation. Commande activée par une pédale pour le contrôle de la pompe pneumatique, garantissant une manipulation aisée et précise.
Presse mécano soudée.
Piston avec retour automatique.
Réglage de la table par treuil à manivelle.
2 vés de dressage.
Vérin mobile coulissant latéralement.
Pédale de commande pour la pompe pneumatique.
Presse mécano-soudée de haute précision avec piston équipé d'un système de retour automatique. La table de travail est réglable par un treuil manuel à manivelle, offrant une grande maniabilité. Elle est équipée de deux vés de dressage pour des ajustements précis. Le vérin est mobile et coulisse latéralement, ce qui améliore la flexibilité d'utilisation. La commande de la pompe pneumatique s'effectue par une pédale, garantissant une manipulation aisée et précise.
Caractéristiques techniques :
- Course du vérin : 200 mm
- Force de travail : 50 tonnes
- Poids : 302,5 kg
- Réglage de la table : par treuil manuel

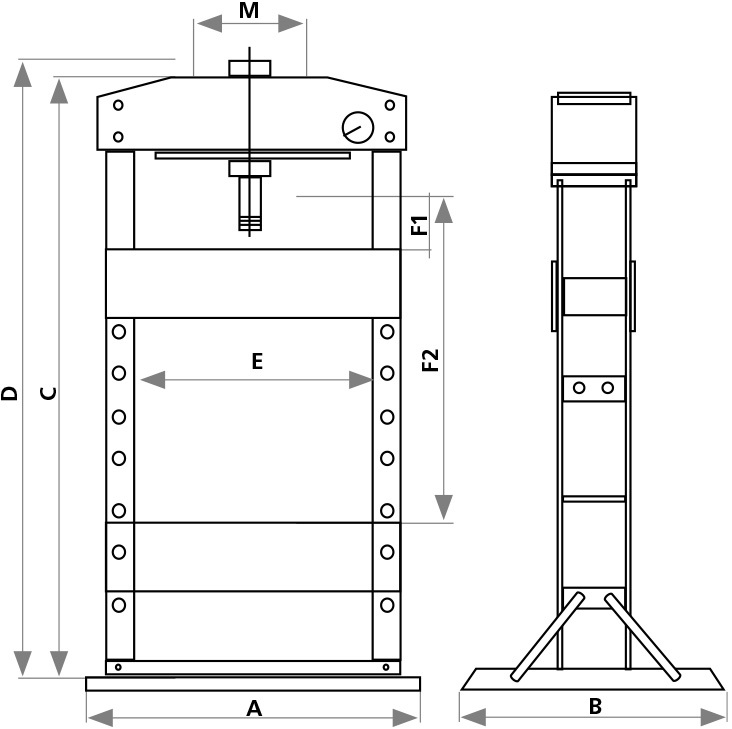

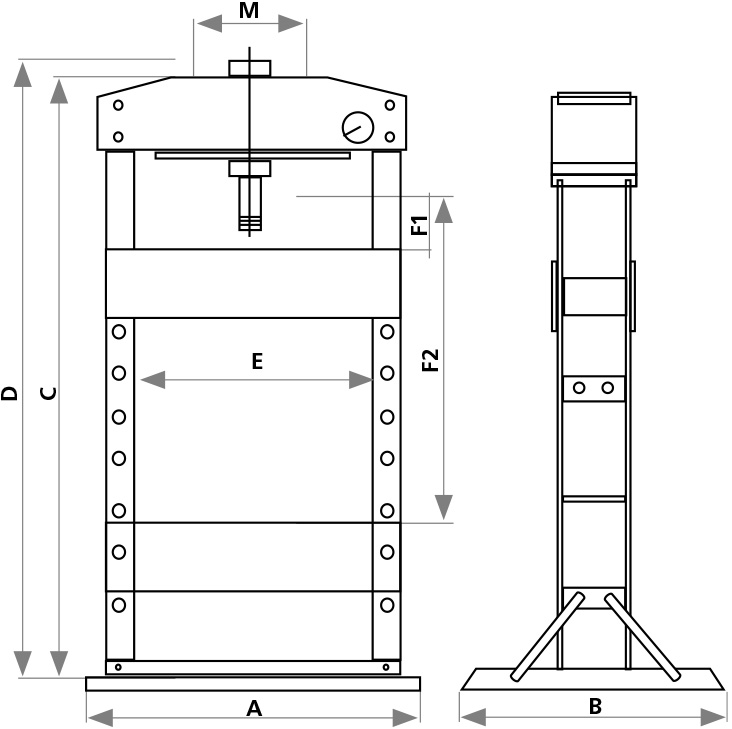

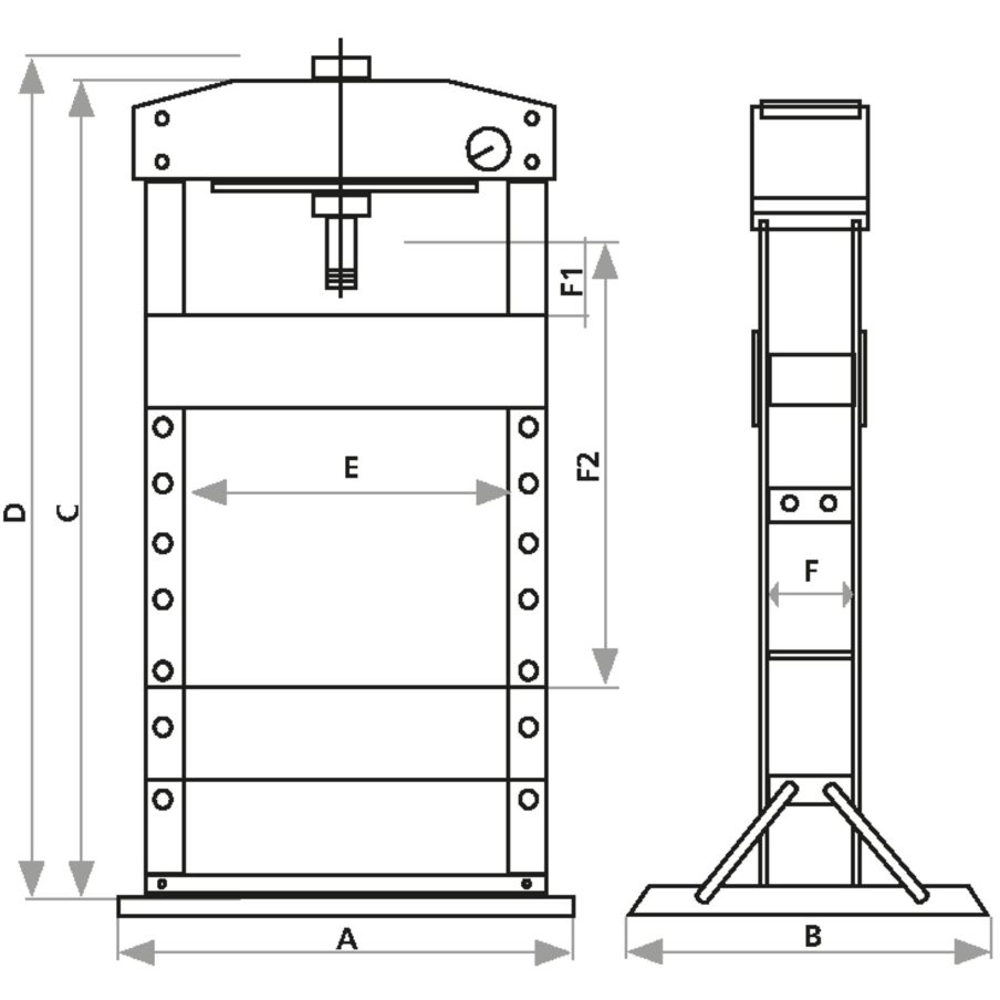

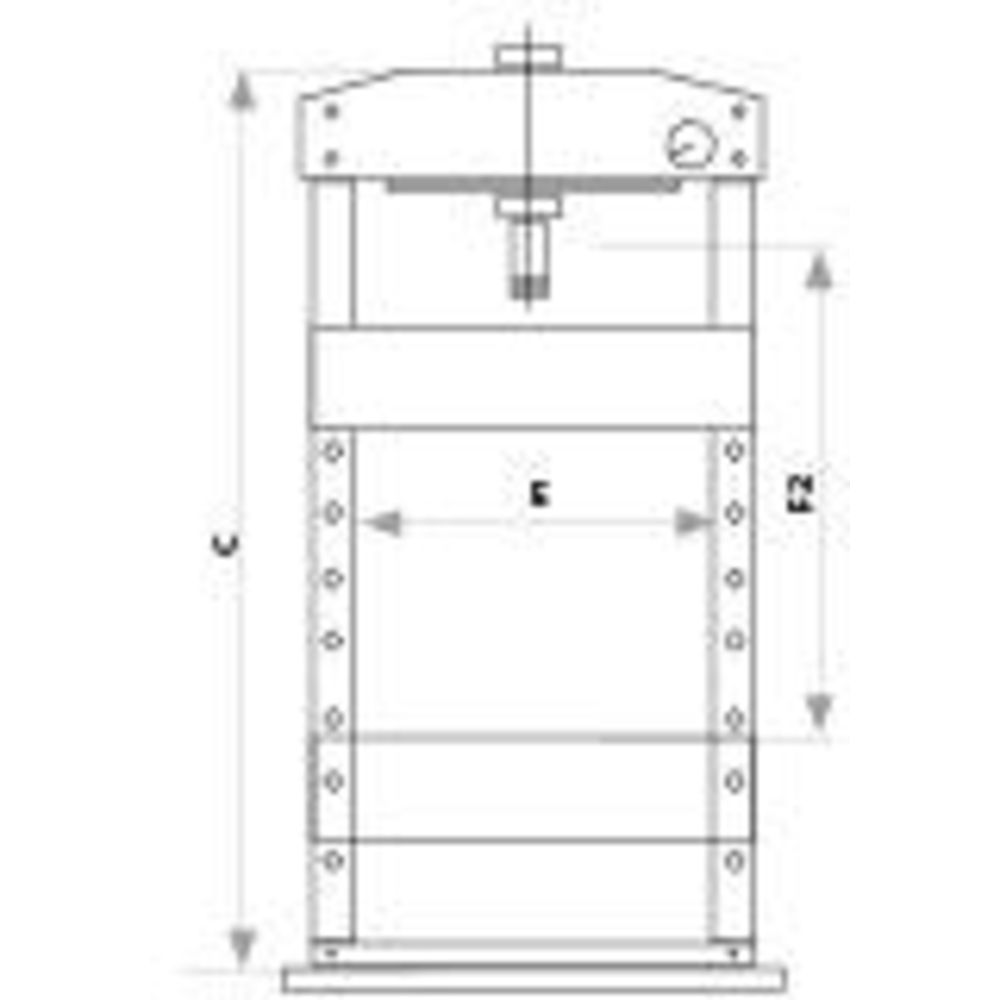

- Dimensions principales :
- A : 1036 mm
- B : 800 mm
- C : 1831 mm
- D : 1877 mm
- E : 730 mm
- F : 210 mm
- Hauteur minimale (F1) : 67,5 mm
- Hauteur maximale (F2) : 1047,5 mm
Options disponibles :
- Jeu de poinçons réf. 10531

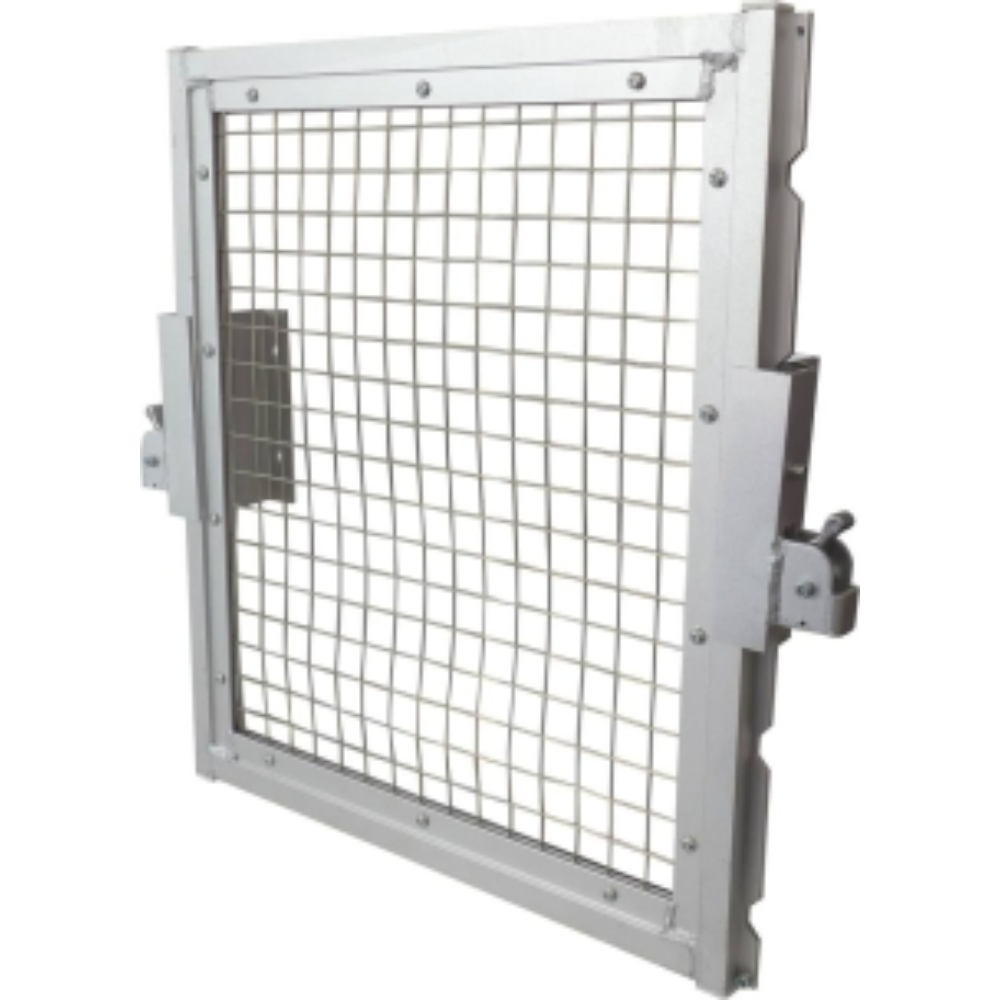

- Grille de protection réf. 10582
Avantages :
- Course longue du vérin pour une plus grande amplitude de travail
- Manipulation facilitée grâce à la commande pneumatique par pédale
- Flexibilité d’utilisation grâce au vérin mobile coulissant latéralement
Cette presse est conçue pour un usage en atelier, adaptée aux opérations nécessitant une force importante et une grande précision. Elle offre robustesse et fiabilité grâce à sa construction mécano-soudée. Le réglage manuel de la table permet d’adapter facilement la machine aux différentes tailles de pièces. Le système de retour automatique du piston optimise le cycle de travail.
Conditions d’utilisation et recommandations :
- Utiliser avec les accessoires et options recommandés pour garantir la sécurité et la performance
- Stocker dans un environnement sec et protégé pour préserver la machine
Garantie : 3 ans
Photos et document non contractuels. Sous réserve de modifications techniques et erreurs.
Caractéristiques techniques :
- Course du vérin : 200 mm
- Force de travail : 50 tonnes
- Poids : 302,5 kg
- Réglage de la table : par treuil manuel
- Dimensions principales :
- A : 1036 mm
- B : 800 mm
- C : 1831 mm
- D : 1877 mm
- E : 730 mm
- F : 210 mm
- Hauteur minimale (F1) : 67,5 mm
- Hauteur maximale (F2) : 1047,5 mm
Options disponibles :
- Jeu de poinçons réf. 10531
- Grille de protection réf. 10582
Avantages :
- Course longue du vérin pour une plus grande amplitude de travail
- Manipulation facilitée grâce à la commande pneumatique par pédale
- Flexibilité d’utilisation grâce au vérin mobile coulissant latéralement
Cette presse est conçue pour un usage en atelier, adaptée aux opérations nécessitant une force importante et une grande précision. Elle offre robustesse et fiabilité grâce à sa construction mécano-soudée. Le réglage manuel de la table permet d’adapter facilement la machine aux différentes tailles de pièces. Le système de retour automatique du piston optimise le cycle de travail.
Conditions d’utilisation et recommandations :
- Utiliser avec les accessoires et options recommandés pour garantir la sécurité et la performance
- Stocker dans un environnement sec et protégé pour préserver la machine
Garantie : 3 ans
Photos et document non contractuels. Sous réserve de modifications techniques et erreurs.
Course du vérin : 200mm
Force de travail : 50T
Option : Jeu de poinçons réf.10531 et Grille de protection réf.10582
Poids article : 345KG
A : 1036mm
B : 800mm
C : 1831mm
D : 1877mm
E : 730mm
F : 210mm
F1 MINIMUM : 67,5mm
F2 MAXIMUM : 1047,5mm
La presse d'atelier manuelle et pneumatique s'utilise en positionnant la table de travail à la hauteur souhaitée, grâce au réglage manuel par treuil à manivelle, puis en la bloquant avec les axes dédiés. Les plaques de pression sont placées sur la table, puis la pièce à travailler est positionnée sur ces plaques, en veillant à leur stabilité et alignement.
Le fonctionnement s'effectue par commande pneumatique via une pédale qui active la pompe. Lorsque la pédale est pressée, le vérin s'avance vers la pièce à presser. En l'absence d'air comprimé, il est possible d'actionner manuellement la pompe à l'aide d'une poignée. La pression exercée est contrôlée au manomètre. Une fois l'opération terminée, la pression est relâchée progressivement en ouvrant la valve de décharge par petits tours, permettant le retour du vérin. La pièce peut alors être retirée de la table.
Cette presse est utilisée en atelier pour serrer, assembler, riveter ou mettre à la taille de petites pièces nécessitant une force importante. Elle est adaptée aux opérations demandant précision et robustesse.
En cas de dysfonctionnement, comme un vérin ne bougeant pas ou ne revenant pas, il est conseillé de vérifier la valve de décharge, purger l'air du circuit hydraulique, contrôler la pression d'air comprimé, et s'assurer de l'absence de fuite ou de pièces endommagées.
La maintenance quotidienne consiste à nettoyer la presse, lubrifier périodiquement le vérin et les pièces mobiles, vérifier le niveau d'huile hydraulique et purger l'air du circuit si nécessaire. La presse doit être rangée dans un endroit sec avec le vérin complètement rentré lorsqu'elle n'est pas utilisée.
L'utilisation doit se faire dans un environnement propre, non inflammable, non corrosif et sans poussière, avec un espace libre d'environ 1 mètre devant et derrière la machine pour un accès facile.
Le fonctionnement s'effectue par commande pneumatique via une pédale qui active la pompe. Lorsque la pédale est pressée, le vérin s'avance vers la pièce à presser. En l'absence d'air comprimé, il est possible d'actionner manuellement la pompe à l'aide d'une poignée. La pression exercée est contrôlée au manomètre. Une fois l'opération terminée, la pression est relâchée progressivement en ouvrant la valve de décharge par petits tours, permettant le retour du vérin. La pièce peut alors être retirée de la table.
Cette presse est utilisée en atelier pour serrer, assembler, riveter ou mettre à la taille de petites pièces nécessitant une force importante. Elle est adaptée aux opérations demandant précision et robustesse.
En cas de dysfonctionnement, comme un vérin ne bougeant pas ou ne revenant pas, il est conseillé de vérifier la valve de décharge, purger l'air du circuit hydraulique, contrôler la pression d'air comprimé, et s'assurer de l'absence de fuite ou de pièces endommagées.
La maintenance quotidienne consiste à nettoyer la presse, lubrifier périodiquement le vérin et les pièces mobiles, vérifier le niveau d'huile hydraulique et purger l'air du circuit si nécessaire. La presse doit être rangée dans un endroit sec avec le vérin complètement rentré lorsqu'elle n'est pas utilisée.
L'utilisation doit se faire dans un environnement propre, non inflammable, non corrosif et sans poussière, avec un espace libre d'environ 1 mètre devant et derrière la machine pour un accès facile.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quels sont les éléments spécifiques qui assurent la précision et la flexibilité de cette presse d'atelier ?
Cette presse mécano-soudée est équipée d'un piston avec retour automatique, garantissant un cycle de travail optimisé. La table de travail est réglable manuellement par un treuil à manivelle, offrant un ajustement précis de la hauteur. De plus, le vérin est mobile et coulisse latéralement, ce qui améliore la flexibilité d'utilisation pour différentes tailles et formes de pièces.
Comment fonctionne la commande pneumatique de la presse et quelles alternatives manuelles sont prévues ?
La presse est commandée par une pédale qui active la pompe pneumatique, permettant un contrôle précis du déplacement du vérin. En cas d'absence d'air comprimé, il est possible d'actionner manuellement la pompe via une poignée, garantissant ainsi la continuité de l'utilisation sans alimentation pneumatique.
Quelles sont les dimensions et capacités techniques clés à prendre en compte pour l'installation et l'usage de cette presse ?
La presse a une force de travail de 50 tonnes avec une course du vérin de 200 mm. Ses dimensions principales sont : hauteur totale de 1920 mm, largeur de 1090 mm et profondeur de 1360 mm. Le poids net est de 303 kg. La table est réglable entre 67,5 mm et 1047,5 mm de hauteur, ce qui permet d'adapter la machine à diverses tailles de pièces.
Quelles sont les conditions environnementales recommandées pour l'installation et l'utilisation de la presse ?
La machine doit être installée dans un environnement propre, non inflammable, non corrosif et sans poussière, avec une température de fonctionnement comprise entre -5 °C et +40 °C. La zone autour de la presse doit rester dégagée, avec un espace libre d'environ 1 mètre devant et derrière pour faciliter l'accès et la sécurité.
Quels sont les points essentiels de maintenance pour garantir la performance et la sécurité de la presse ?
Il est recommandé de nettoyer la presse après chaque utilisation, de lubrifier périodiquement le vérin et les pièces mobiles avec de l'huile adaptée, et de vérifier régulièrement le niveau d'huile hydraulique. Il faut également purger l'air du circuit hydraulique en cas de baisse d'efficacité. Toute réparation doit être confiée à un service technique qualifié pour préserver la garantie et la sécurité.
Quels sont les dysfonctionnements courants et leurs solutions pour cette presse ?
Parmi les problèmes fréquents, on trouve un vérin qui ne bouge pas ou ne revient pas, souvent dus à une valve de décharge mal fermée, une fuite d'huile ou une pression d'air inadéquate. Il est conseillé de vérifier les connexions, purger l'air du circuit hydraulique, ajuster la pression d'air comprimé et remplacer les joints si nécessaire.
