Presse d'atelier manuelle et pneumatique 100T bati soudé DRAKKAR - 10565
Référence : S01510565
Découvrez Presse d'atelier manuelle et pneumatique 100T bati soudé DRAKKAR - 10565 disponible à l'achat
- Presse mécano soudée robuste
- Réglage facile de la table par treuil
- Fonction manuelle et pneumatique
- Force de travail élevée de 100 tonnes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents

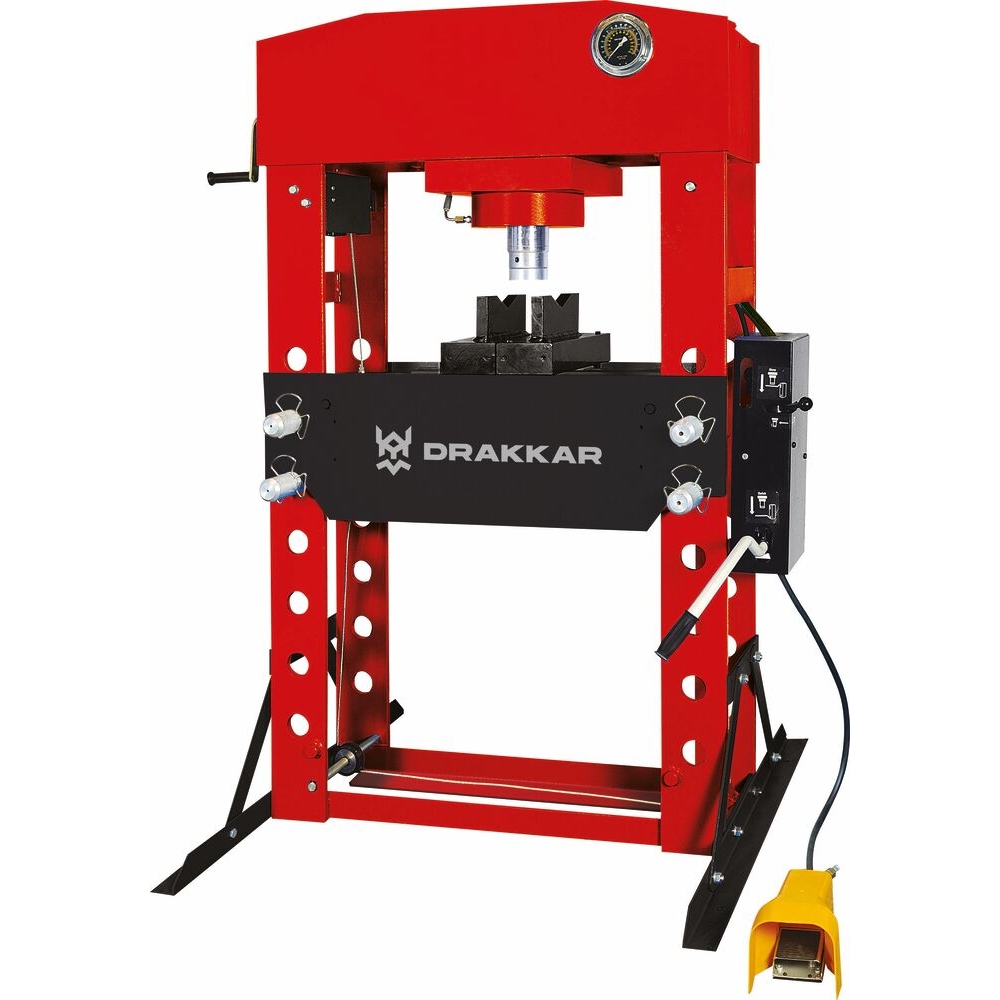

Presse mécano soudée.
Piston avec retour automatique.
Réglage de la table par treuil à manivelle.
2 vés de dressage.
Vérin mobile coulissant latéralement.
Pédale de commande pour la pompe pneumatique.
Presse mécano soudée.
Piston avec retour automatique.
Réglage de la table par treuil à manivelle.
2 vés de dressage.
Vérin mobile coulissant latéralement.
Pédale de commande pour la pompe pneumatique.
La commande pneumatique se fait via une pédale dédiée, facilitant le contrôle et la sécurité de l’opérateur. Le bâti est entièrement soudé, garantissant robustesse et stabilité.

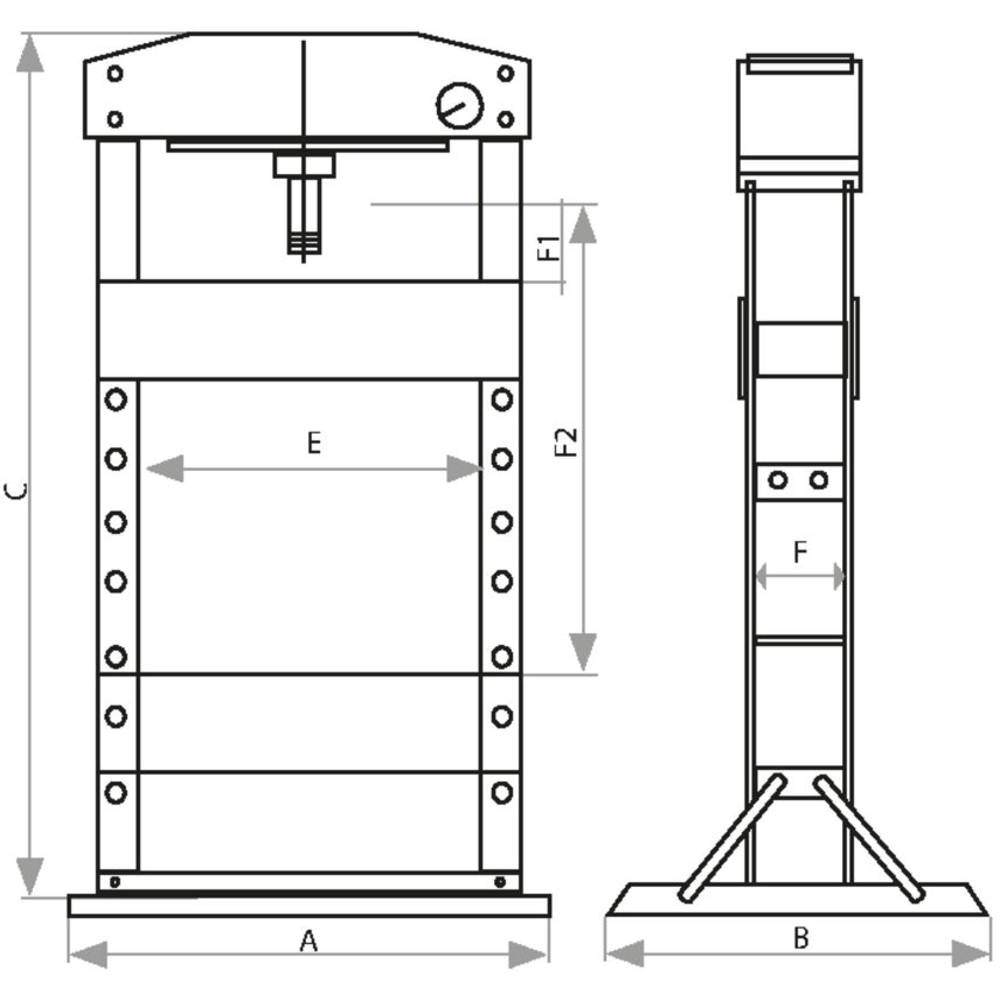

Dimensions principales : hauteur hors tout de 1870 mm, largeur (A) de 1200 mm, profondeur (C) de 1837 mm, largeur de la base (B) de 990 mm. La table peut être réglée en hauteur entre 113 mm (F1 minimum) et 813 mm (F2 maximum), avec une course latérale (M) de 250 mm. La profondeur utile (E) est de 787 mm et la largeur de la zone de travail (F) de 270 mm. Le poids total de la presse est de 662 kg.
Des options sont disponibles, notamment un jeu de poinçons (réf. 10531) et une grille de protection (réf. 10584) pour renforcer la sécurité.
Cette presse est adaptée aux ateliers nécessitant une grande force de pressage avec une commande polyvalente et un réglage précis, idéale pour les opérations de dressage, assemblage ou formage de pièces mécaniques. Elle bénéficie d’une garantie de 3 ans.
Course du vérin : 300mm
Force de travail : 100T
Type : manuelle et pneumatique
Option : Jeu de poinçons réf.10531 et Grille de protection réf.10584
Hauteur hors tout : 1870mm
Type de bâti : soudé
Poids article : 707KG
A : 1200mm
B : 990mm
C : 1837mm
E : 787mm
F : 270mm
F1 MINIMUM : 113mm
F2 MAXIMUM : 813mm
M Course latérale : 250mm
Le fonctionnement peut être réalisé soit par air pneumatique, soit manuellement, ou en combinant les deux modes. Pour le fonctionnement par air, l'utilisateur appuie sur la pédale pour actionner les deux moteurs à air simultanément, ce qui étend rapidement la tige du piston. Lorsque la tige touche la pièce, le moteur à air de forte puissance s'arrête et le moteur de faible puissance continue pour presser lentement la pièce. Pour le fonctionnement manuel, l'opérateur insère la poignée dans la prise correspondant à la pression désirée (haute ou basse) et pompe pour étendre ou rétracter la tige du piston à la vitesse souhaitée.
La purge de l'air du circuit hydraulique doit être effectuée avant utilisation, soit manuellement en pompant la poignée, soit en utilisant la vanne manuelle ou la valve du compresseur, selon les instructions précises.
La presse est destinée à serrer, classer, assembler ou riveter de petites pièces dans un contexte de production ou d'assemblage de pièces de rechange. Elle doit être installée sur une surface stable, plane, sèche et non glissante, dans un environnement propre, non inflammable et non corrosif, avec un espace de travail dégagé d'au moins un mètre devant et derrière.
En cas de dysfonctionnement, il est possible d'intervenir sur la pompe, la valve de décharge ou la purge d'air selon les symptômes observés, en suivant les procédures indiquées.
Après utilisation, la pièce pressée est retirée, la pression est relâchée en positionnant le levier de sélection à la position neutre, puis le tuyau d'air est débranché et la machine nettoyée.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les caractéristiques principales de cette presse d'atelier ?
La presse d'atelier DRAKKAR 10565 combine un fonctionnement manuel et pneumatique avec une force de travail de 100 tonnes. Elle dispose d’un piston à retour automatique, d’un vérin mobile coulissant latéralement avec une course de 300 mm, et d’une table réglable en hauteur par treuil à manivelle entre 113 mm et 813 mm. Deux vés de dressage assurent un positionnement précis des pièces.
Comment s’effectue le réglage de la table de travail ?
Le réglage de la table s’effectue facilement grâce à un treuil à manivelle. La table peut être montée ou descendue en tournant la manivelle, puis verrouillée avec des axes de verrouillage pour garantir la stabilité pendant l’utilisation.
Quels sont les modes de fonctionnement disponibles pour cette presse ?
La presse peut fonctionner en mode manuel, pneumatique, ou en combinant les deux. En mode pneumatique, la commande s’effectue via une pédale qui actionne deux moteurs à air comprimé. En mode manuel, l’opérateur utilise une poignée pour pomper la tige du piston à la vitesse souhaitée, avec deux prises pour basse ou haute pression.
Quelles sont les conditions d’installation et d’utilisation recommandées ?
La presse doit être installée sur une surface stable, plane, sèche et non glissante, dans un environnement propre, non inflammable et non corrosif. Un espace libre d’au moins un mètre doit être maintenu devant et derrière la machine pour faciliter l’accès et la sécurité.
Quels sont les points de vigilance en matière de sécurité et d’entretien ?
Il est impératif que la presse soit utilisée et entretenue par du personnel qualifié. Le port d’équipements de protection adaptés est obligatoire. La charge maximale de 100 tonnes ne doit jamais être dépassée. La purge de l’air dans le circuit hydraulique doit être réalisée avant chaque utilisation. L’entretien régulier inclut le nettoyage, la lubrification des pièces mobiles et la vérification du niveau d’huile hydraulique. Toute réparation doit être confiée à un spécialiste.
