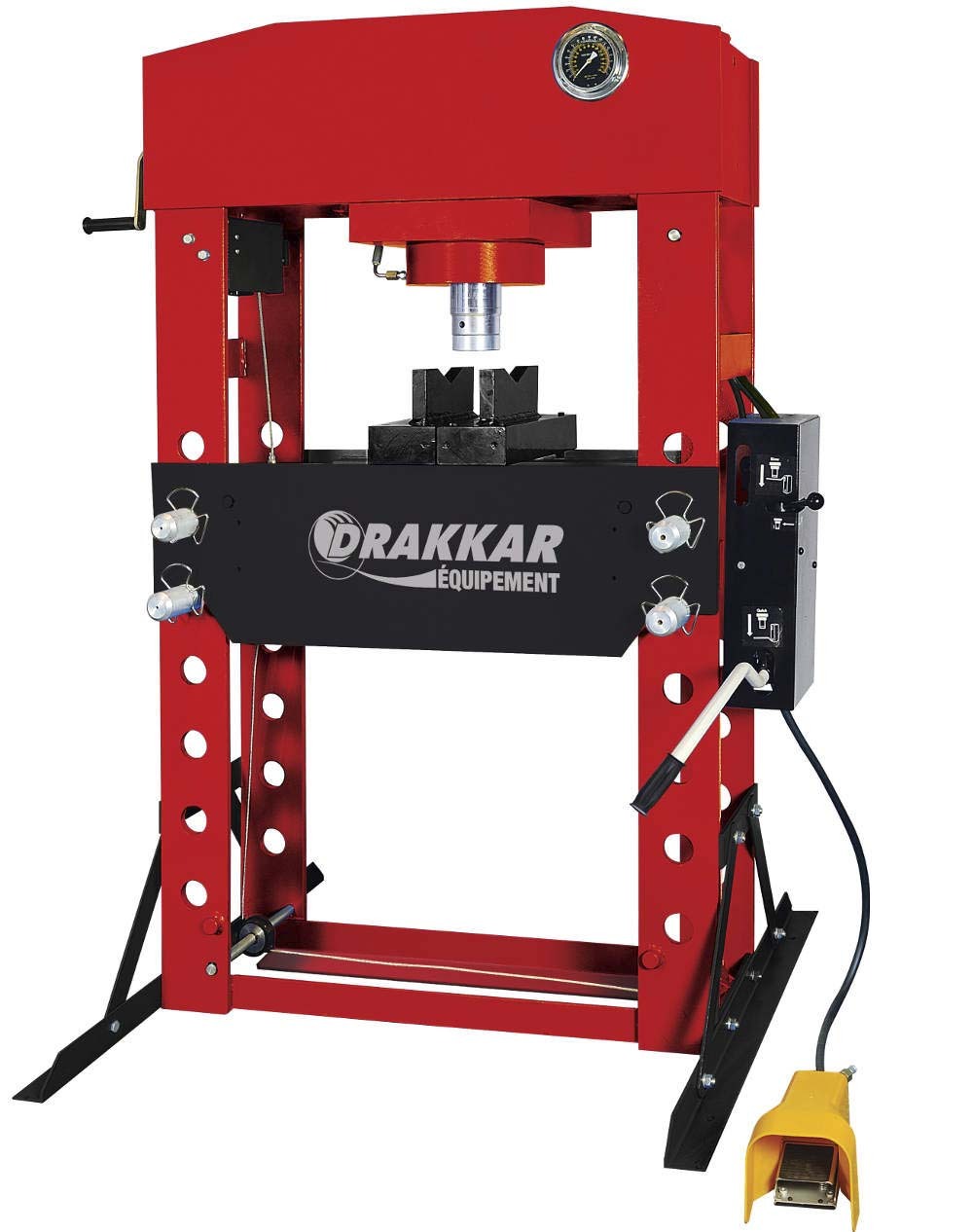

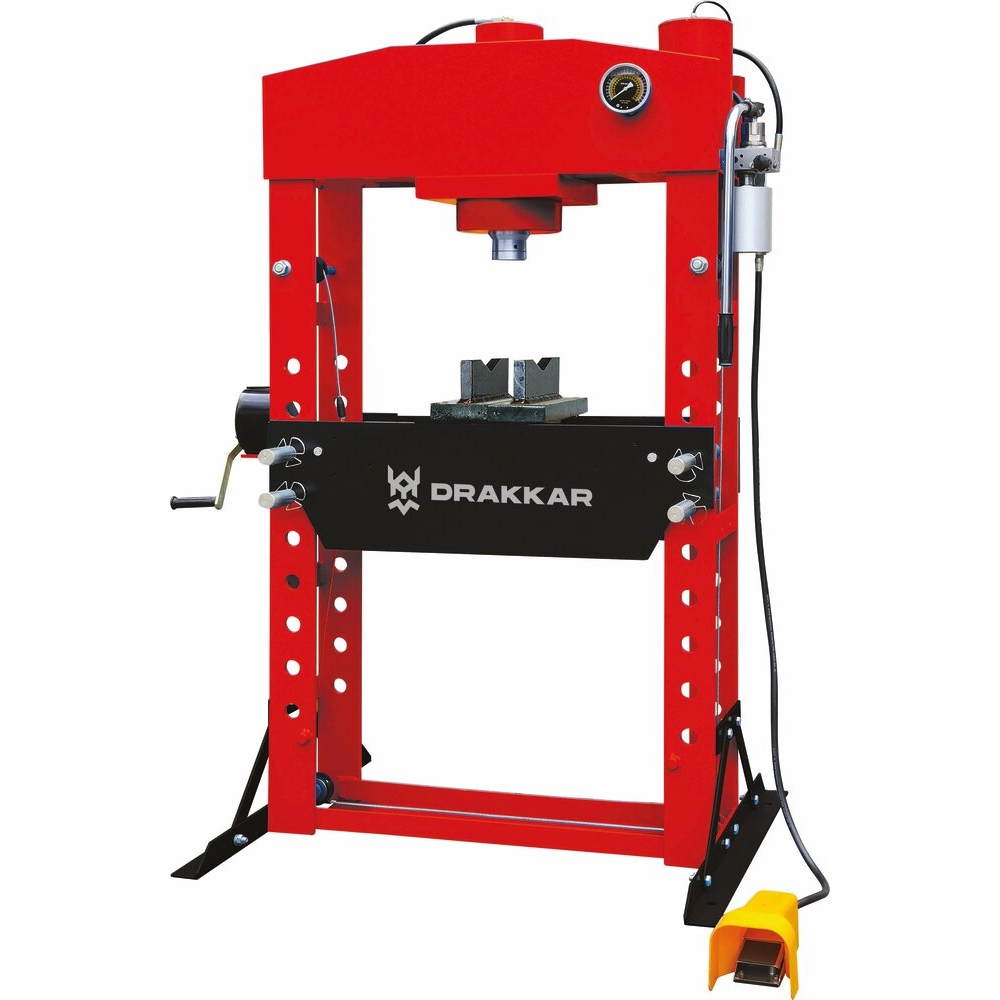

Presse d'atelier manuelle et pneumatique 75T bati soudé DRAKKAR - 10560
Référence : S01510560
Découvrez Presse d'atelier manuelle et pneumatique 75T bati soudé DRAKKAR - 10560 disponible à l'achat
- Table ajustable en hauteur
- Piston avec retour automatique
- Vérin coulissant latéralement
- Commande par pédale pneumatique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Table de travail ajustable à différentes hauteurs.
Presse mécano soudée.
Piston avec retour automatique.
Vés de dressage.
Vérin coulissant latéralement.
Pédale de commande pour la pompe pneumatique.
Presse mécano soudée.
Piston avec retour automatique.
Réglage de la table par treuil à manivelle.
2 vés de dressage.
Vérin mobile coulissant latéralement.
Pédale d'approche pour la pompe pneumatique.
Le fonctionnement est commandé par une pédale actionnant la pompe pneumatique, facilitant ainsi le contrôle de la pression exercée. Le bâti est mécano soudé, garantissant robustesse et durabilité.

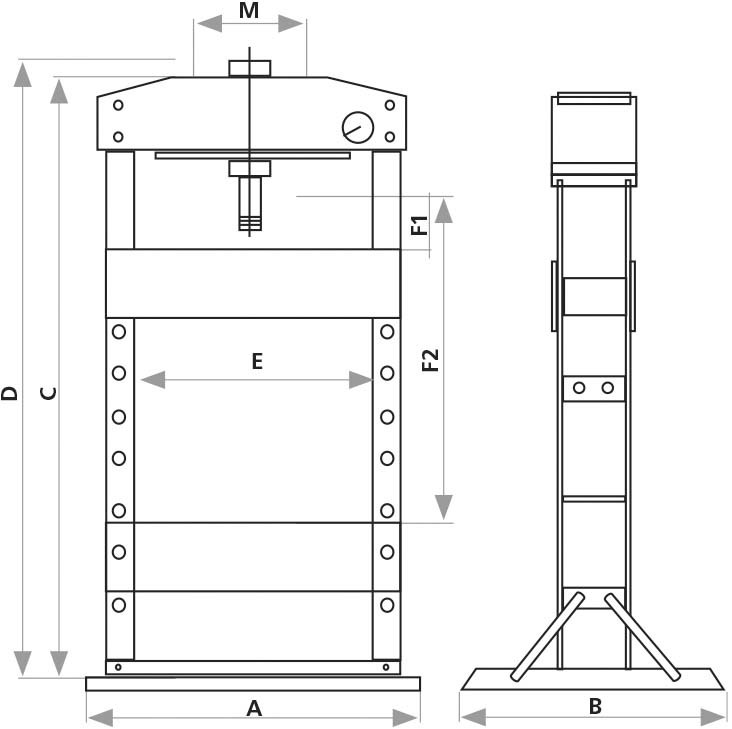

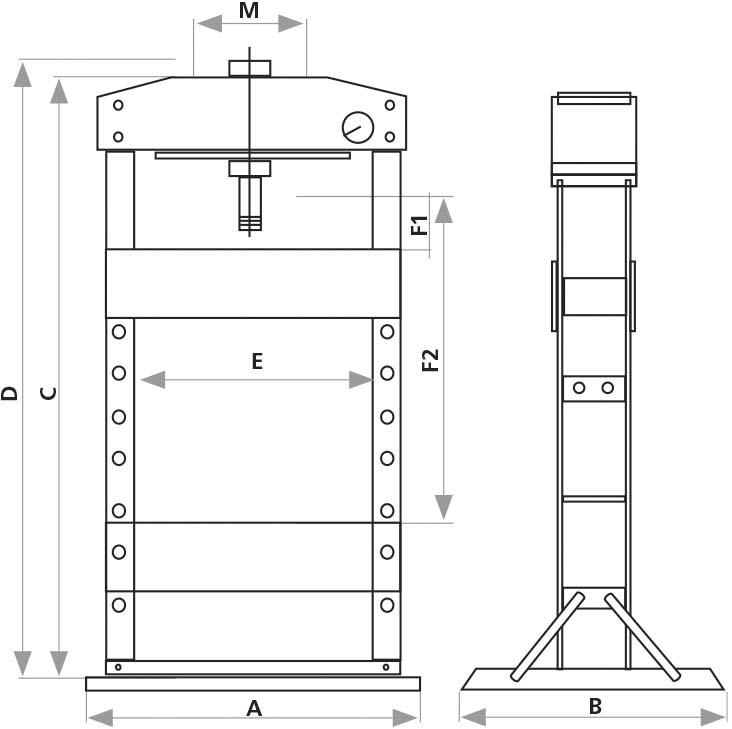

Dimensions principales :
- Largeur (B) : 800 mm
- Hauteur (A) : 1146 mm
- Hauteur totale (C) : 1840 mm
- Profondeur (D) : 1925 mm
- Largeur (E) : 800 mm
- Course latérale du vérin (M) : 260 mm
- Hauteur de la table (F) : 215 mm
Poids total de la presse : 451 kg.
Options disponibles : jeu de poinçons (réf. 10531) et grille de protection (réf. 10583).
Cette presse est conçue pour des applications d'atelier nécessitant une force importante avec un contrôle précis, adaptée aux travaux de dressage et pressage divers. Elle bénéficie d'une garantie de 3 ans. Le document précise que les caractéristiques peuvent être sujettes à modifications techniques.
Aucune norme ou certification spécifique n’est mentionnée dans la fiche. Le stockage et la conservation doivent respecter les conditions habituelles pour ce type d’équipement d’atelier, bien que ces recommandations ne soient pas détaillées dans le document.
Course du vérin : 250mm
Force de travail : 75T
Type : manuelle et pneumatique
Option : Jeu de poinçons réf.10531 et Grille de protection réf.10583
Capacité maxi : 75T
Type de vérin : mobile coulissant latéralement
Type de bâti : soudé
Poids article : 485KG

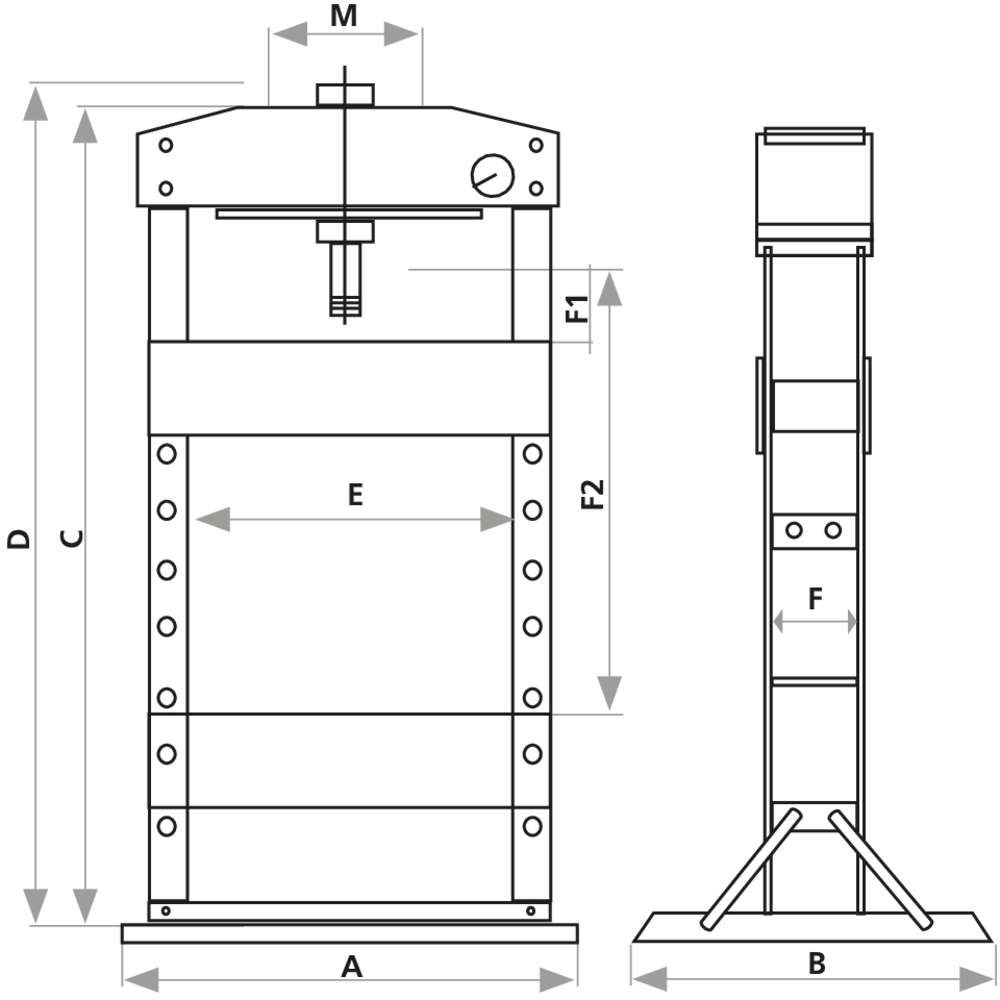

A : 1146mm
B : 800mm
C : 1840mm
D : 1925mm
E : 800mm
F : 215mm
F1 MINIMUM : 170mm
F2 MAXIMUM : 884mm
M Course latérale : 260mm
Le principe d’utilisation repose sur l'actionnement de la pédale pour contrôler la pompe pneumatique, ce qui génère la pression nécessaire pour presser les pièces positionnées sur la table. Deux vés de dressage assurent la stabilité des pièces pendant l'opération. Le vérin se déplace latéralement sur une course de 250 mm pour réaliser le pressage.
Cette presse est utilisée dans un contexte d’atelier pour des opérations de serrage, d’assemblage, de rivetage et de dressage de petites pièces, notamment dans la production de machines et l’assemblage de pièces de rechange. Elle doit être installée sur une surface stable, plane, sèche et non glissante, dans un environnement propre, non inflammable et non corrosif.
En cas de dysfonctionnement, notamment si le vérin ne fonctionne pas correctement, il est indiqué de vérifier les connexions hydrauliques, purger l’air du circuit, contrôler la valve de décharge, et ajuster le niveau d’huile hydraulique. Si les problèmes persistent, il faut contacter le service après-vente.
Le résultat attendu est un pressage précis et contrôlé des pièces, grâce à la combinaison du réglage manuel de la table et du contrôle pneumatique de la pression exercée par le vérin.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quels sont les réglages possibles pour la table de travail de cette presse ?
La table de travail est ajustable en hauteur grâce à un treuil à manivelle, avec une plage de réglage comprise entre 170 mm et 884 mm. Ce réglage permet d’adapter précisément la hauteur selon la taille des pièces à presser.
Comment fonctionne le système de pressage de cette presse manuelle et pneumatique ?
Le pressage s’effectue via un vérin mobile coulissant latéralement sur une course de 250 mm. La pression est contrôlée par une pédale qui actionne la pompe pneumatique, tandis que le piston bénéficie d’un retour automatique pour faciliter les opérations.
Quelles sont les caractéristiques techniques principales qui garantissent la robustesse de la presse ?
Le bâti est mécano soudé, assurant une bonne solidité et durabilité. La presse offre une force maximale de 75 tonnes et pèse 451 kg, ce qui lui confère une stabilité importante lors des opérations de pressage.
Quels sont les dispositifs intégrés pour assurer la stabilité des pièces lors du pressage ?
Deux vés de dressage sont intégrés sur la table de travail afin d’assurer une bonne stabilité et un positionnement fiable des pièces pendant l’opération de pressage.
Quelles précautions de sécurité et conditions d’utilisation doivent être respectées ?
La presse doit être utilisée sur une surface stable, plane, sèche et non glissante, dans un environnement propre, non inflammable et non corrosif. Il est impératif de respecter les consignes de sécurité, notamment le port d’équipements de protection adaptés et de ne pas dépasser la capacité maximale de 75 tonnes.
Quels sont les points de contrôle en cas de dysfonctionnement du vérin ou du système pneumatique ?
En cas de problème, il faut vérifier les connexions hydrauliques, purger l’air du circuit, contrôler la valve de décharge, ajuster le niveau d’huile hydraulique et s’assurer que la pression d’air est conforme (100-120 psi). Si les dysfonctionnements persistent, il est recommandé de contacter le service après-vente.
