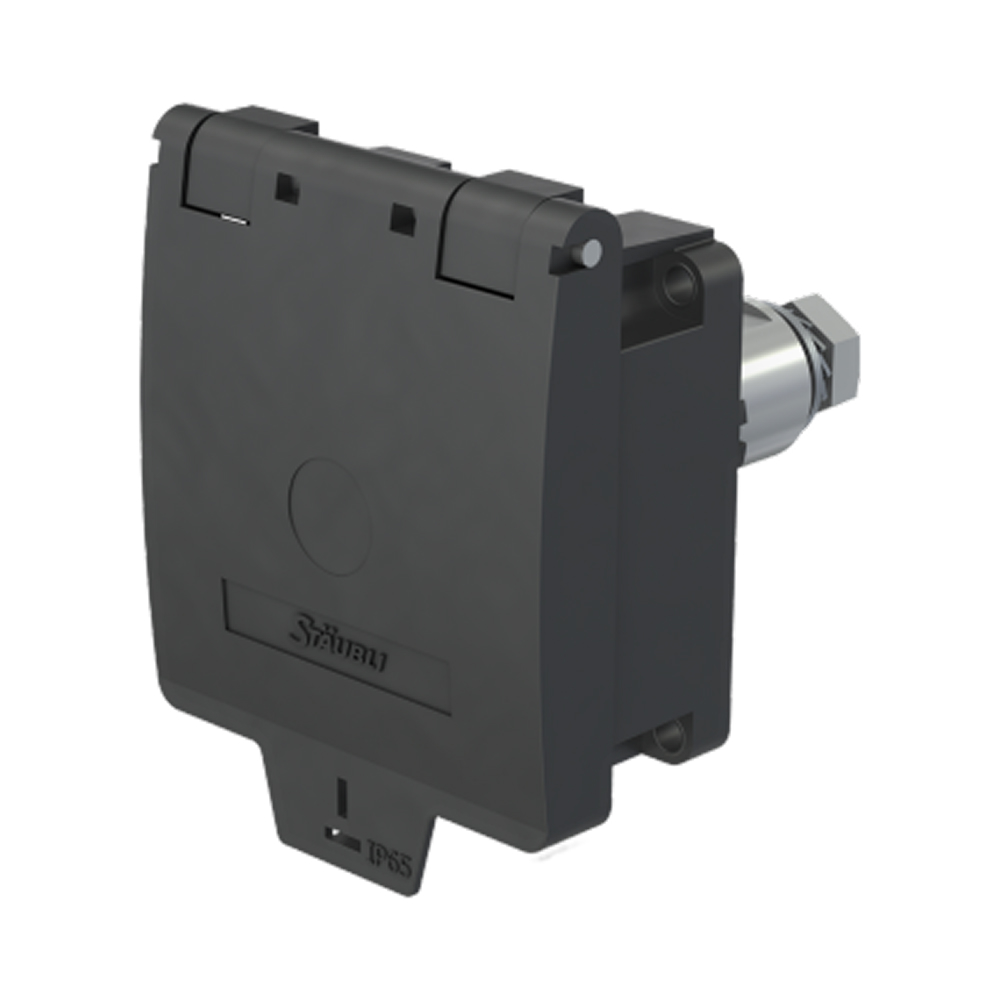

Prise à encastrer M12 EV400 - 19.6000

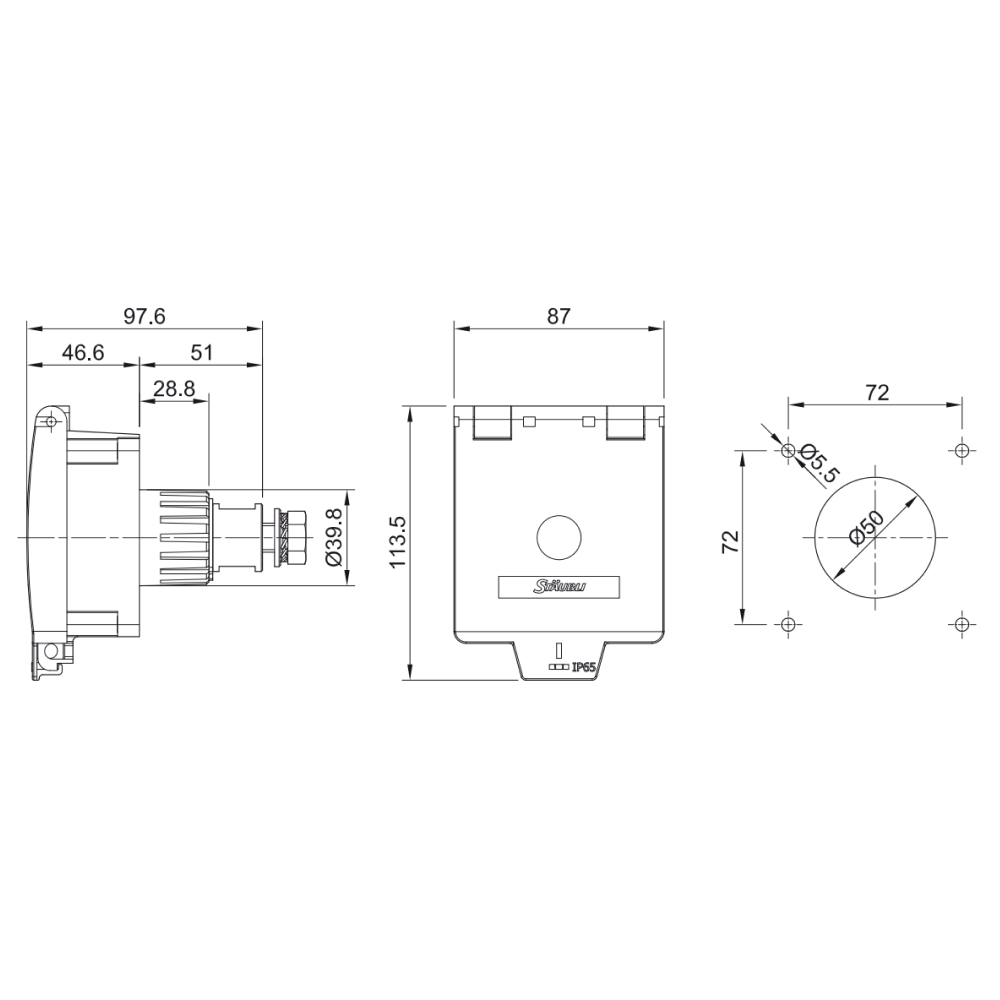

La prise à encastrer M12 EV400 – modèle M12-PS-IT – est un composant électrique conçu pour un montage en saillie sur panneau, idéal pour les installations d'électricité de chantier. Ce produit se distingue par sa robustesse et sa facilité d'intégration, offrant une solution fiable pour la connexion électrique dans des environnements exigeants. Cette prise à encastrer est prévue pour être fixée solidement sur un panneau à l’aide de quatre vis de fixation, assurant une installation stable et sécurisée. Le perçage du panneau doit respecter un diamètre de 50 mm pour l’ouverture principale, avec quatre trous de fixation de 5,5 mm de diamètre disposés selon un carré de 72 x 72 mm, comme indiqué dans le plan de perçage (page 10). L’épaisseur maximale du panneau ne doit pas excéder 14 mm. Le montage s’effectue en insérant la prise dans le panneau et en la fixant avec des vis adaptées, recommandées avec un couple de serrage maximal de 4 N·m, en utilisant une rondelle M5 conforme à la norme DIN 125A sous la tête de vis pour garantir une fixation optimale et éviter tout desserrage lors de l’utilisation. Pour une étanchéité renforcée, un joint de panneau optionnel permet d’atteindre un degré de protection IP65, protégeant ainsi la prise contre la poussière et les projections d’eau.

Le raccordement électrique est conçu pour accueillir soit une cosse M12, soit une tresse souple, avec un diamètre de perçage maximal de 12,5 mm et une épaisseur maximale de 6,5 mm. La prise est équipée d’un système de vis M12 permettant un serrage fiable avec un couple de 45 N·m, assurant une connexion électrique stable et durable. Stäubli recommande une argenture ou un étamage des zones de contact pour optimiser la conductivité et la longévité. L’utilisation de la prise est facilitée par un couvercle protecteur à ouverture manuelle, protégeant les contacts lorsqu’ils ne sont pas utilisés. Le connecteur associé se branche aisément en poussant sur les volets de protection, puis en vissant avec une clé adaptée jusqu’à un couple de serrage de 18 N·m pour garantir la qualité du contact tout en permettant une rotation libre après serrage. Pour l’entretien, il est conseillé d’effectuer un contrôle visuel régulier avant chaque connexion, notamment l’état des isolants et des surfaces de contact. Un nettoyage périodique des contacts est nécessaire, en évitant l’utilisation d’outils agressifs qui pourraient endommager le traitement de surface. L’usage d’un outil de nettoyage spécifique est recommandé, ainsi que l’application de solvants à base d’alcool pour éliminer les impuretés. Il est important de ne pas graisser les contacts afin d’éviter l’accumulation de saletés pouvant entraver le mécanisme de vissage. Ce produit est destiné à un usage professionnel, avec un montage et une installation réalisés par du personnel qualifié, dans le respect des normes de sécurité électrique en vigueur. La conception robuste et les options d’étanchéité en font un choix adapté aux environnements industriels et de chantier, où la fiabilité et la sécurité des connexions électriques sont primordiales.

En résumé, la prise à encastrer M12 EV400 – M12-PS-IT allie simplicité d’installation, robustesse mécanique, protection contre les agressions extérieures et qualité de connexion électrique, répondant aux exigences des applications professionnelles dans le domaine de l’électricité de chantier.

• Montage en saillie sur panneau
• Fixation par 4 vis
• Perçage panneau : diamètre 50 mm
• Trous fixation : 5,5 mm de diamètre, carré 72 x 72 mm
• Épaisseur maximale panneau : 14 mm
• Couple de serrage vis fixation : 4 N·m max
• Utilisation rondelle M5 conforme DIN 125A
• Joint de panneau optionnel pour étanchéité IP65
• Raccordement pour cosse M12 ou tresse souple
• Diamètre perçage raccordement : max 12,5 mm
• Épaisseur max raccordement : 6,5 mm
• Système de vis M12 pour serrage
• Couple de serrage vis M12 : 45 N·m
• Couvercle protecteur à ouverture manuelle
• Couple de serrage connecteur : 18 N·m

La prise à encastrer M12 EV400 – M12-PS-IT s’utilise en la montant en saillie sur un panneau, à l’aide de quatre vis de fixation. Le panneau doit être percé selon un plan précis avec un diamètre principal de 50 mm et quatre trous de fixation de 5,5 mm disposés en carré de 72 x 72 mm, avec une épaisseur maximale de panneau de 14 mm. La prise s’insère dans le panneau puis se fixe solidement avec des vis adaptées, serrées à un couple maximal de 4 N·m, en plaçant une rondelle M5 conforme DIN 125A sous la tête de vis pour éviter tout desserrage.

Le raccordement électrique s’effectue en fixant soit une cosse M12, soit une tresse souple, avec un diamètre de perçage maximal de 12,5 mm et une épaisseur maximale de 6,5 mm. La fixation de ces éléments se fait avec une vis M12, serrée à un couple de 45 N·m, en maintenant le corps de contact avec une clé adaptée.

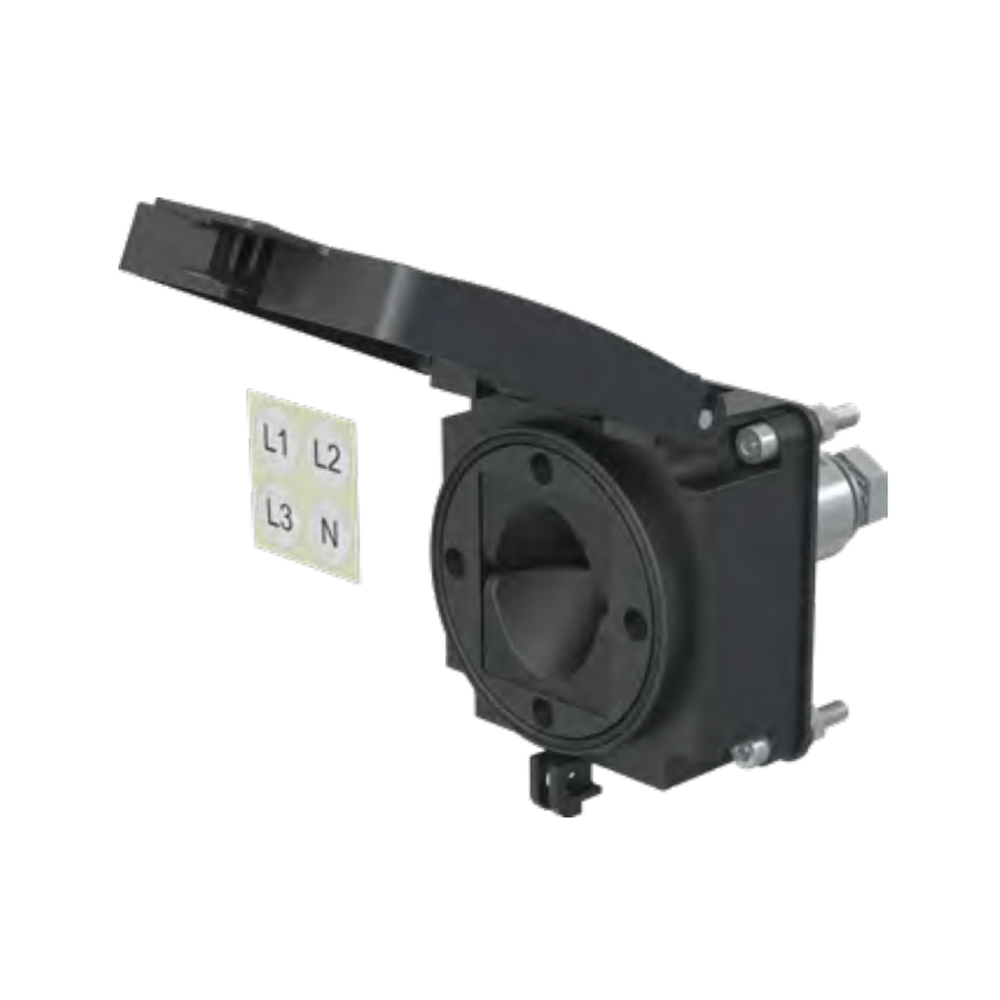

L’utilisation de la prise est facilitée par un couvercle à ouverture manuelle qui protège les contacts. Pour connecter un câble, il faut ouvrir ce couvercle, insérer le connecteur en poussant sur les volets de protection, puis visser le connecteur avec une clé BTR jusqu’à ce qu’il tienne seul. Ensuite, il faut serrer au couple de 18 N·m avec une clé dynamométrique, en veillant à ce que le connecteur puisse tourner librement après serrage.

L’entretien nécessite un contrôle visuel systématique avant chaque connexion, notamment l’état des isolants, des bagues coulissantes et des empreintes à visser. Après usage, il faut remettre les bouchons et fermer les couvercles pour protéger contre les saletés et l’humidité. Le nettoyage des contacts s’effectue hors tension, avec un outil spécifique ou par usage d’air comprimé, solvant à base d’alcool et chiffon propre. Il est interdit de graisser les contacts afin d’éviter l’obstruction du système de vissage.

En cas de dysfonctionnement, si la clé dynamométrique déclenche avant d’avoir effectué au moins 8 tours, il faut dévisser le connecteur et vérifier l’état du filetage et du taraudage.

Enfin, un joint de panneau optionnel peut être installé pour assurer une étanchéité renforcée (IP65).
