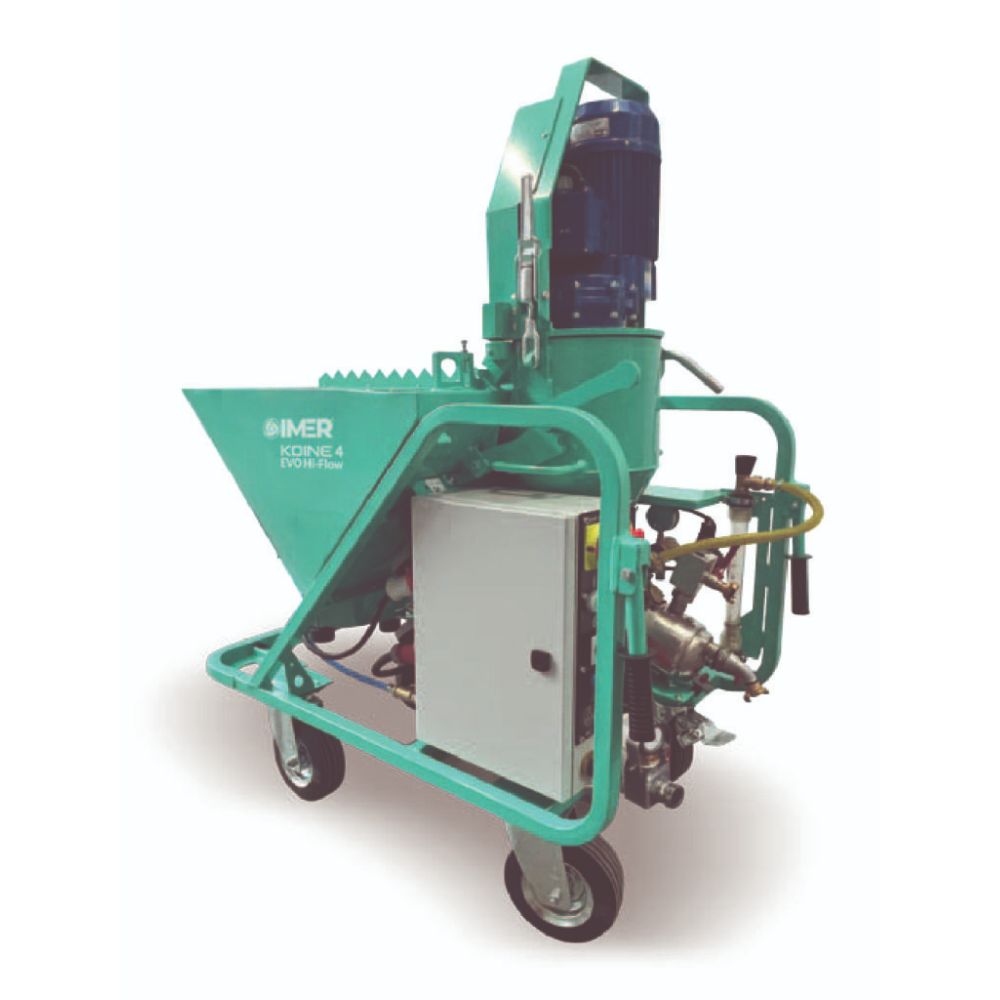

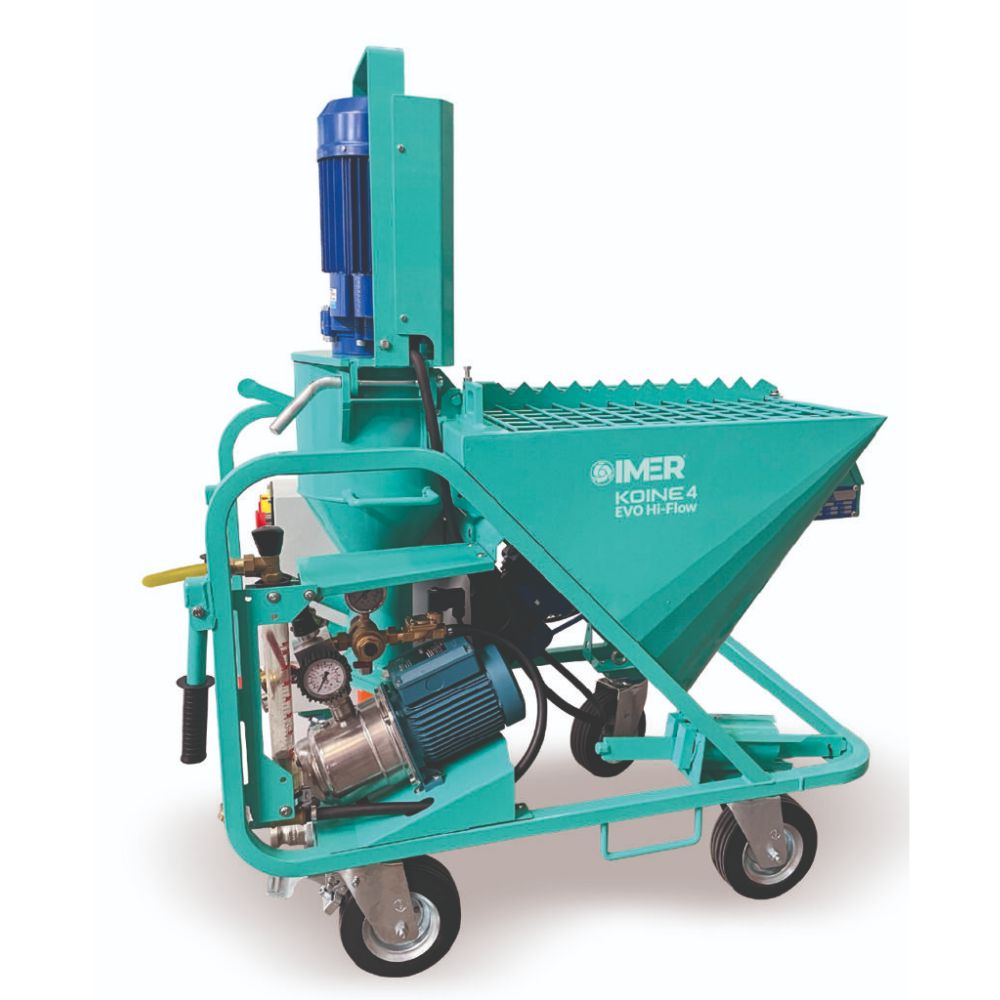

Projeteur KOINE 4 EVO HIGHT FLOW triphasé avec dotation - IMER - 8506321
Référence : I0068506321
Découvrez Projeteur KOINE 4 EVO HIGHT FLOW triphasé avec dotation - IMER - 8506321 disponible à l'achat
- Débit de pompage jusqu’à 80 L/min pour un travail rapide
- Pompage possible jusqu’à 60 m de distance et 30 m de hauteur
- Capacité de trémie de 140 L pour de gros volumes de matériaux
- Motorisation puissante de 6.8 kW adaptée aux matériaux secs
- Transport facilité grâce au démontage rapide et roues pivotantes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le projeteur KOINE 4 EVO HI-FLOW triphasé est une machine à malaxage continu conçue pour le pompage de gros volumes de matériaux prémélangés secs en sacs. Alimentée en 400 V / 50 Hz, elle dispose d’une puissance maximale installée de 6,8 kW, avec un moteur malaxeur de 5,5 kW, une pompe électrique de 0,55 kW et un motoréducteur roues à cellules de 0,75 kW. Sa capacité de trémie est de 140 litres avec une hauteur de chargement de 907 mm, et elle présente des dimensions compactes de 1187 x 722 x 1455 mm pour un poids de 250 kg.
Cette machine offre un débit de pompage de 80 litres par minute, avec une distance maximale de pompage de 60 mètres et une hauteur de 30 mètres, variables selon la nature et la consistance des matériaux. Elle est équipée d’un compresseur électrique de 0,75 kW fournissant 250 litres par minute. Le niveau sonore est inférieur à 80 dB(A). Le KOINE 4 EVO HI-FLOW intègre plusieurs dispositifs de sécurité, notamment un capteur homme-machine sur l’ouverture de la chambre de malaxage, des signaux lumineux indiquant la présence de la ligne et des phases, une alarme de surcharge magnétothermique, ainsi qu’un contrôle de la pression d’eau optimale. La télécommande filaire basse tension de 16 mètres, légère et ergonomique, permet un pilotage facile de la machine. Son système hydraulique est en laiton anti-oxydation avec une disposition optimisée pour le drainage de l’eau en hiver, tandis que l’électropompe auto-amorçante INGX3, surdimensionnée, assure une pression de 4,5 bars et un débit jusqu’à 2500 litres par heure.
Le groupe de pompage à stator et rotor R8, associé au turbo-malaxeur standard, garantit un mélange homogène des matériaux pompés. Le projeteur est conçu pour faciliter le transport grâce à son démontage rapide en quatre parties, incluant la chambre de malaxage et le compresseur. Il est équipé de quatre roues pivotantes, dont une avec frein, et d’un passage de fourche anti-basculement pour la manutention par chariot élévateur. Le nouveau design de la trémie volumineuse et les pâles agrandies améliorent la collecte des matériaux riches en fibres. Les applications principales concernent le pompage de supports autonivelants à base de ciment ou d’anhydride, les liants et coulis pour injections, les mortiers blindés fibrés, les coulis de remplissage, ainsi que les supports isolants à base de liège ou polystyrène et les mortiers coupe-feu.
Pour limiter la poussière, il est recommandé d’utiliser la grille d’aspiration optionnelle I+DUST reliée à un aspirateur puissant avec filtre cyclonique. Le projeteur est livré avec une dotation complète comprenant un malaxeur standard, une vis et jaquette R8-1.5, un manomètre de pression de refoulement, un motoréducteur de roue à cellules, une pompe à eau auto-amorçante, une installation d’eau en laiton avec débitmètre et vanne de décharge antigel, 40 mètres de câble électrique, 40 mètres de tuyau d’eau, un tuyau de 10 mètres pour matériaux Ø35 avec raccords rapides, une grille crève-sacs, une télécommande filaire marche/arrêt, une caisse d’accessoires avec lance et buses, des accessoires de nettoyage (racloir et éponge), ainsi qu’une clé de remplacement du rotor.
En complément, plusieurs options sont disponibles pour adapter la machine à des besoins spécifiques, telles que le kit lavage tuyaux DN35, un malaxeur pour enduits isolants, des balles de nettoyage, une bride d’adaptation jaquette série R, des tuyaux, vis et jaquettes, des buses prêtes à l’emploi, une lance pour prêt-à-l’emploi et traditionnel, une grille I-DUST pour aspirateur, une coiffe, un turbomalaxeur et un kit autonivelant. Cette machine, conforme aux normes de sécurité et de performance, est idéale pour les professionnels du bâtiment cherchant une solution fiable, efficace et facile à transporter pour le pompage et la projection de matériaux prémélangés secs.
Cette machine compacte (1187 x 722 x 1455 mm) et robuste (250 kg) offre un débit de pompage élevé de 80 litres par minute, avec une distance maximale de pompage de 60 mètres et une hauteur de 30 mètres, variables selon la nature et la consistance des matériaux. Elle est équipée d’un compresseur électrique de 0,75 kW fournissant 250 litres par minute, et d’une électropompe auto-amorçante INGX3 surdimensionnée assurant une pression de 4,5 bars et un débit jusqu’à 2500 litres par heure, avec chapeau en acier inoxydable et roue en laiton. Le système hydraulique en laiton anti-oxydation est conçu pour un drainage optimal de l’eau en hiver.
Le groupe de pompage à stator et rotor R8, associé au turbo-malaxeur standard, garantit un mélange homogène des matériaux pompés. La machine intègre plusieurs dispositifs de sécurité, notamment un capteur homme-machine sur l’ouverture de la chambre de malaxage, des signaux lumineux indiquant la présence de la ligne et des phases, une alarme de surcharge magnétothermique, ainsi qu’un contrôle de la pression d’eau optimale. La télécommande filaire basse tension, légère et ergonomique, avec câble de 16 mètres, permet un pilotage facile.
Le projeteur est démontable en quatre parties, incluant la chambre de malaxage et le compresseur, pour faciliter le transport. Il est équipé de quatre roues pivotantes, dont une avec frein, ainsi que d’un passage de fourche anti-basculement pour la manutention par chariot élévateur.
Les applications principales concernent le pompage de supports autonivelants à base de ciment ou d’anhydride, les liants et coulis pour injections, les mortiers blindés fibrés, les coulis de remplissage, ainsi que les supports isolants à base de liège ou polystyrène et les mortiers coupe-feu. Pour limiter la poussière lors de l’utilisation, il est recommandé d’utiliser la grille d’aspiration optionnelle I+DUST reliée à un aspirateur puissant équipé d’un filtre cyclonique.
La dotation complète comprend notamment un malaxeur standard, une vis et jaquette R8-1.5, un manomètre de pression de refoulement, un motoréducteur de roue à cellules, une pompe à eau auto-amorçante, une installation d’eau en laiton avec débitmètre et vanne de décharge antigel, 40 mètres de câble électrique, 40 mètres de tuyau d’eau, un tuyau de 10 mètres pour matériaux Ø35 avec raccords rapides, une grille crève-sacs, une télécommande filaire marche/arrêt, une caisse d’accessoires avec lance et buses, des accessoires de nettoyage (racloir et éponge), ainsi qu’une clé de remplacement du rotor.
Plusieurs options sont disponibles pour adapter la machine à des besoins spécifiques, telles que le kit lavage tuyaux DN35, un malaxeur pour enduits isolants, des balles de nettoyage, une bride d’adaptation jaquette série R, des tuyaux, vis et jaquettes, des buses prêtes à l’emploi, une lance pour prêt-à-l’emploi et traditionnel, une grille I-DUST pour aspirateur, une coiffe, un turbomalaxeur et un kit autonivelant.
Cette machine, conforme aux normes de sécurité et de performance, est idéale pour les professionnels du bâtiment recherchant une solution fiable, efficace et facile à transporter pour le pompage et la projection de matériaux prémélangés secs. Le niveau sonore est inférieur à 80 dB(A), garantissant un environnement de travail confortable.
KOINE 4 EVO HI-FLOW
Alimentation : 400 V / 50 Hz
Puissance max installée : 6.8 kW
Puissance moteur du malaxeur : 5.5 kW
Puissance moteur pompe électrique : 0.55 kW
Puissance motoréduceur roues à cellules : 0.75 kW
Compresseur électrique : 0.75 kW – 250 l/min
Débit : 80 L/min
Distance / hauteur max de pompage : 60 / 30 m
Capacité de la trémie : 140 L
Hauteur de chargement : 907 mm
Dimensions L x l x H : 1 187 x 722 x 1 455
Poids : 250 kg
Niveau de pression sonore : <80 db(a)
Référence : 8506321
Votre produit IMER est garantie 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
IMER BATIMENT&PROJECTION PIECE
ZI LES SPEYRESBP 34
38450 - VIF
France
imer.france@imer.fr
Questions produits
Quels sont les dispositifs de sécurité intégrés au projeteur KOINE 4 EVO HI-FLOW ?
Le projeteur est équipé d’un capteur homme-machine sur l’ouverture de la chambre de malaxage, de signaux lumineux indiquant la présence de la ligne et des phases, d’une alarme de surcharge magnétothermique, ainsi que d’un contrôle de la pression d’eau optimale. Ces dispositifs assurent une protection efficace contre les surcharges des moteurs électriques.
Quelle est la capacité et le débit de pompage de cette machine ?
La trémie a une capacité de 140 litres, avec un débit de pompage pouvant atteindre 80 litres par minute. La machine peut pomper à une distance maximale de 60 mètres et une hauteur maximale de 30 mètres, selon la nature et la consistance des matériaux.
Comment la machine facilite-t-elle le transport et la manutention sur chantier ?
Le projeteur est démontable en quatre parties, incluant la chambre de malaxage et le compresseur, ce qui simplifie son transport. Il est équipé de quatre roues pivotantes, dont une avec frein, et dispose d’un passage de fourche anti-basculement pour la manutention par chariot élévateur.
Quels matériaux peuvent être pompés avec ce projeteur ?
Il est adapté au pompage de matériaux prémélangés secs tels que les supports autonivelants à base de ciment ou d’anhydride, les liants et coulis pour injections, les mortiers blindés fibrés, les coulis de remplissage, ainsi que les supports isolants à base de liège ou polystyrène et les mortiers coupe-feu.
Quels éléments techniques garantissent l’homogénéité du mélange pompé ?
Le groupe de pompage à stator et rotor R8, associé au turbo-malaxeur standard, permet d’améliorer le mélange et d’assurer l’homogénéité des produits pompés. Le système hydraulique en laiton anti-oxydation optimise également la durabilité et le drainage de l’eau en hiver.
Comment la télécommande facilite-t-elle l’utilisation de la machine ?
La télécommande filaire basse tension, légère et ergonomique, est équipée d’un câble standard de 16 mètres, permettant un pilotage simple et sécurisé de la machine à distance.
Quels sont les critères essentiels à vérifier pour choisir une machine à malaxage continu comme le KOINE 4 EVO HI-FLOW ?
Il faut considérer la puissance installée (ici 6,8 kW), la capacité de la trémie (140 litres), le débit de pompage (80 L/min), la distance et hauteur maximales de pompage (60 m / 30 m), ainsi que les dispositifs de sécurité intégrés. La facilité de transport et la compatibilité avec les matériaux à projeter sont également des critères importants.
