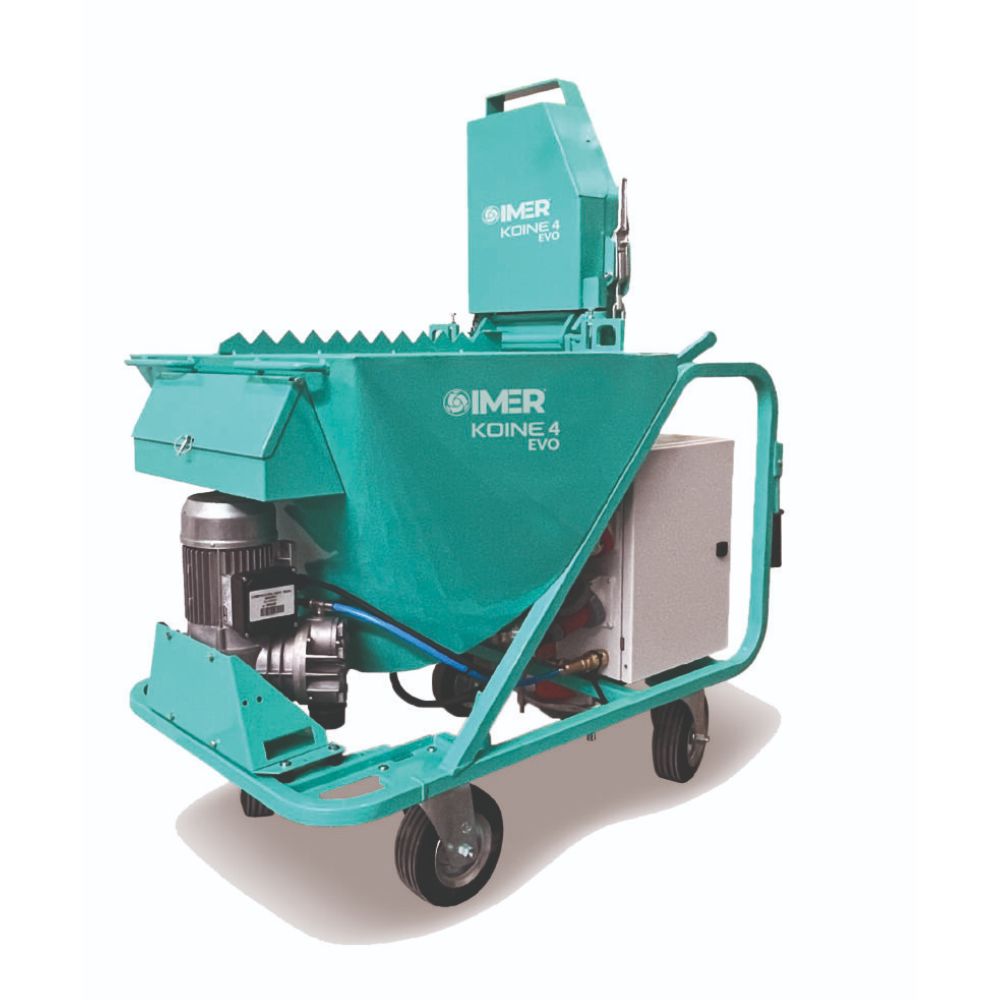

Projeteur KOINE 4 EVO triphasé avec dotation - IMER - 8506305
Référence : I0068506305
Découvrez Projeteur KOINE 4 EVO triphasé avec dotation - IMER - 8506305 disponible à l'achat
- Alimentation triphasée 400 V pour une puissance optimale
- Pompage jusqu’à 50 m avec débit de 22 L/min
- Capacité de trémie de 140 L pour une grande autonomie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le projeteur KOINE 4 EVO triphasé est une machine à malaxage continu conçue pour la projection et le pompage de produits secs prémélangés tels que les enduits à base de plâtre, ciment, chaux-ciment, chaux, enduits structuraux, plâtres réparateurs, liants-coulis pour injections, enduits isolants à base de polystyrène ou de liège, mortiers blindés, coulis de remplissage, substrats autonivelants à base de ciment ou d’anhydrite, substrats d’isolation thermique à base de liège ou de polystyrène, colles de revêtement et mortiers coupe-feu.
Cette machine fonctionne sous alimentation triphasée 400 V / 50 Hz avec une puissance maximale installée de 7,45 kW, dont 5,5 kW pour le moteur du malaxeur, 0,45 kW pour le moteur de la pompe électrique, 0,75 kW pour le motoréducteur des roues à cellules et 0,75 kW pour le compresseur électrique délivrant un débit de 250 l/min. Elle assure un débit de pompage de 22 l/min, avec une distance maximale de pompage pouvant atteindre 25 m pour un tuyau de diamètre 25 mm et 50 m pour un diamètre 35 mm. La trémie tronconique a une capacité volumineuse de 140 litres, facilitant une grande autonomie d’utilisation, avec une hauteur de chargement de 907 mm. La machine mesure 1 187 mm de longueur, 722 mm de largeur et 1 455 mm de hauteur, et pèse 263 kg (355 kg emballée). Son niveau sonore est inférieur à 80 dB(A). La KOINE 4 EVO est équipée d’un malaxeur standard avec pales agrandies pour améliorer la collecte des matériaux riches en fibres, d’une grille crève-sacs et d’une chambre de malaxage rabattable permettant un remplacement rapide de l’ensemble vis/jaquette.
Elle dispose d’un tableau de commande électrique exclusif IMER A1 avec technologie inverter. Pour la sécurité, elle intègre un capteur homme-machine sur l’ouverture de la chambre de malaxage, des dispositifs de protection contre les surcharges moteurs avec signaux lumineux indiquant la présence de ligne/phase correcte, une alarme de surcharge, la présence d’une pression d’eau optimale, ainsi que l’état de la commande de veille. La machine est montée sur quatre roues pivotantes dont une avec frein, et bénéficie d’un passage de fourche anti-basculement pour faciliter la prise par chariot élévateur. Elle est conçue pour un démontage rapide en quatre parties, simplifiant ainsi son transport et son nettoyage, notamment grâce au basculement du moteur. Le système de pompage comprend une bride de refoulement en fonte avec manomètre, permettant la connexion directe au tuyau DN35 F, et un surpresseur de 4,5 bars avec chapeau en acier inoxydable, optimisant le drainage de l’eau en hiver. L’installation d’eau en laiton est équipée d’un débitmètre et d’une vanne de décharge antigel. Le produit à projeter peut être directement versé dans la trémie à partir des sacs. Pour limiter la poussière lors de l’utilisation, il est recommandé d’associer la machine à la grille d’aspiration optionnelle I+DUST, reliée à un aspirateur puissant équipé d’un filtre cyclonique.
Le conditionnement comprend une caisse d’accessoires avec lance et buses, des accessoires de nettoyage (racloir et éponge), 40 m de câble électrique, 40 m de tuyau d’eau, 15 m de tuyau pour matériaux Ø25 avec raccord Kamlock, ainsi que 16 m de tuyau d’air Ø13 mm avec raccords rapides. Enfin, de nombreuses options sont disponibles, telles que le kit lavage tuyaux DN35, un malaxeur pour enduits isolants, des balles de nettoyage, une bride d’adaptation jaquette série R, des tuyaux, vis et jaquettes, buses prêt à l’emploi, lance pour prêt-à-l’emploi et traditionnel, grille I-DUST pour aspirateur, coiffe, turbomalaxeur, kit autonivelant et rallonge avec adaptateur CEE 16A à Schuko 230V IP44.
Cette machine fonctionne sous alimentation triphasée 400 V / 50 Hz avec une puissance maximale installée de 7,45 kW, répartie entre un moteur malaxeur de 5,5 kW, un moteur pompe électrique de 0,45 kW, un motoréducteur pour roues à cellules de 0,75 kW, et un compresseur électrique de 0,75 kW délivrant un débit de 250 l/min. Elle assure un débit de pompage de 22 l/min, avec une distance maximale de pompage de 25 m pour un tuyau de diamètre 25 mm et 50 m pour un diamètre 35 mm.
La trémie tronconique offre une grande capacité de 140 litres et une hauteur de chargement de 907 mm, garantissant une autonomie importante. Les dimensions de la machine sont de 1 187 mm de longueur, 722 mm de largeur et 1 455 mm de hauteur, pour un poids de 263 kg. Le niveau sonore est inférieur à 80 dB(A).
Le malaxeur standard est équipé de pales agrandies pour améliorer la collecte des matériaux riches en fibres. La machine intègre une grille crève-sacs et une chambre de malaxage rabattable permettant un remplacement rapide de l’ensemble vis/jaquette. Le tableau de commande électrique exclusif IMER A1 est doté de la technologie inverter.
Pour la sécurité, le projeteur dispose d’un capteur homme-machine sur l’ouverture de la chambre de malaxage, de dispositifs de protection contre les surcharges moteurs avec signaux lumineux, d’une alarme de surcharge, du contrôle de la pression d’eau optimale et de l’état de la commande de veille.
La machine est montée sur quatre roues pivotantes, dont une avec frein, et comprend un passage de fourche anti-basculement facilitant la prise par chariot élévateur. Elle est conçue pour un démontage rapide en quatre parties, simplifiant son transport et son nettoyage, notamment grâce au basculement du moteur.
Le système de pompage comprend une bride de refoulement en fonte avec manomètre, permettant la connexion directe au tuyau DN35 F, et un surpresseur de 4,5 bars avec chapeau en acier inoxydable optimisant le drainage de l’eau en hiver. L’installation d’eau en laiton est équipée d’un débitmètre et d’une vanne de décharge antigel.
Le produit à projeter peut être versé directement dans la trémie à partir des sacs. Pour limiter la poussière lors de l’utilisation, il est recommandé d’associer la machine à la grille d’aspiration optionnelle I+DUST, reliée à un aspirateur puissant équipé d’un filtre cyclonique.
Le projeteur est livré avec une caisse d’accessoires comprenant lance et buses, accessoires de nettoyage (racloir et éponge), 40 m de câble électrique, 40 m de tuyau d’eau, 15 m de tuyau pour matériaux Ø25 avec raccord Kamlock, ainsi que 16 m de tuyau d’air Ø13 mm avec raccords rapides.
De nombreuses options sont disponibles, telles que kit lavage tuyaux DN35, malaxeur pour enduits isolants à pales larges, balles de nettoyage, bride d’adaptation jaquette série R, tuyaux, vis et jaquettes, buses prêt à l’emploi, lance pour prêt-à-l’emploi et traditionnel, grille I-DUST pour aspirateur, coiffe, turbomalaxeur, kit autonivelant et rallonge avec adaptateur CEE 16A à Schuko 230V IP44.
KOINE 4 EVO
Alimentation : 400 V / 50 Hz
Puissance max installée : 7.45 kW
Puissance moteur du malaxeur : 5.5 kW
Puissance moteur pompe électrique : 0.45 kW
Puissance motoréduceur roues à cellules : 0.75 kW
Compresseur électrique : 0.75 kW – 250 l/min
Débit : 22 L/min
Distance maxi de pompage Ø 25 mm : 25 m
Distance maxi de pompage Ø 35 mm : 50 m
Capacité de la trémie : 140 L
Hauteur de chargement : 907 mm
Dimensions L x l x H : 1 187 x 722 x 1 455
Poids : 263 kg
Niveau de pression sonore : <80 db(a)
Référence : 8506305
Votre produit IMER est garantie 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
IMER BATIMENT&PROJECTION PIECE
ZI LES SPEYRESBP 34
38450 - VIF
France
imer.france@imer.fr
Questions produits
Quelle est la capacité de la trémie et comment cela influence-t-il l'autonomie de la machine ?
La trémie tronconique du projeteur KOINE 4 EVO a une capacité de 140 litres, ce qui assure une grande autonomie d’utilisation en limitant la fréquence des recharges. Sa hauteur de chargement est de 907 mm, facilitant le versement direct des sacs dans la trémie.
Quels dispositifs de sécurité sont intégrés pour protéger les opérateurs et la machine ?
Le projeteur est équipé d’un capteur homme-machine sur l’ouverture de la chambre de malaxage, de protections contre les surcharges moteurs avec signaux lumineux, d’une alarme de surcharge, du contrôle de la pression d’eau optimale et de l’état de la commande de veille. Ces dispositifs garantissent une utilisation sécurisée et un contrôle en temps réel des paramètres critiques.
Quelles sont les performances de pompage en termes de débit et de distance ?
La machine assure un débit de pompage de 22 litres par minute. La distance maximale de pompage est de 25 mètres avec un tuyau de 25 mm de diamètre, et peut atteindre 50 mètres avec un tuyau de 35 mm, ce qui permet d’adapter l’équipement aux contraintes de chantier.
Comment la machine facilite-t-elle son transport et son nettoyage sur chantier ?
Le projeteur KOINE 4 EVO est démontable en quatre parties pour un transport aisé. Il dispose d’un basculement du moteur pour faciliter le nettoyage et d’un passage de fourche anti-basculement pour la prise par chariot élévateur. De plus, la chambre de malaxage est rabattable, permettant un remplacement rapide de l’ensemble vis/jaquette.
Quels types de produits peuvent être projetés avec cette machine ?
Cette machine est adaptée à la projection et au pompage de produits secs prémélangés tels que les enduits à base de plâtre, ciment, chaux-ciment, chaux, enduits structuraux, plâtres réparateurs, liants-coulis pour injections, enduits isolants à base de polystyrène ou de liège, mortiers blindés, coulis de remplissage, substrats autonivelants à base de ciment ou d’anhydrite, substrats d’isolation thermique, colles de revêtement et mortiers coupe-feu.
