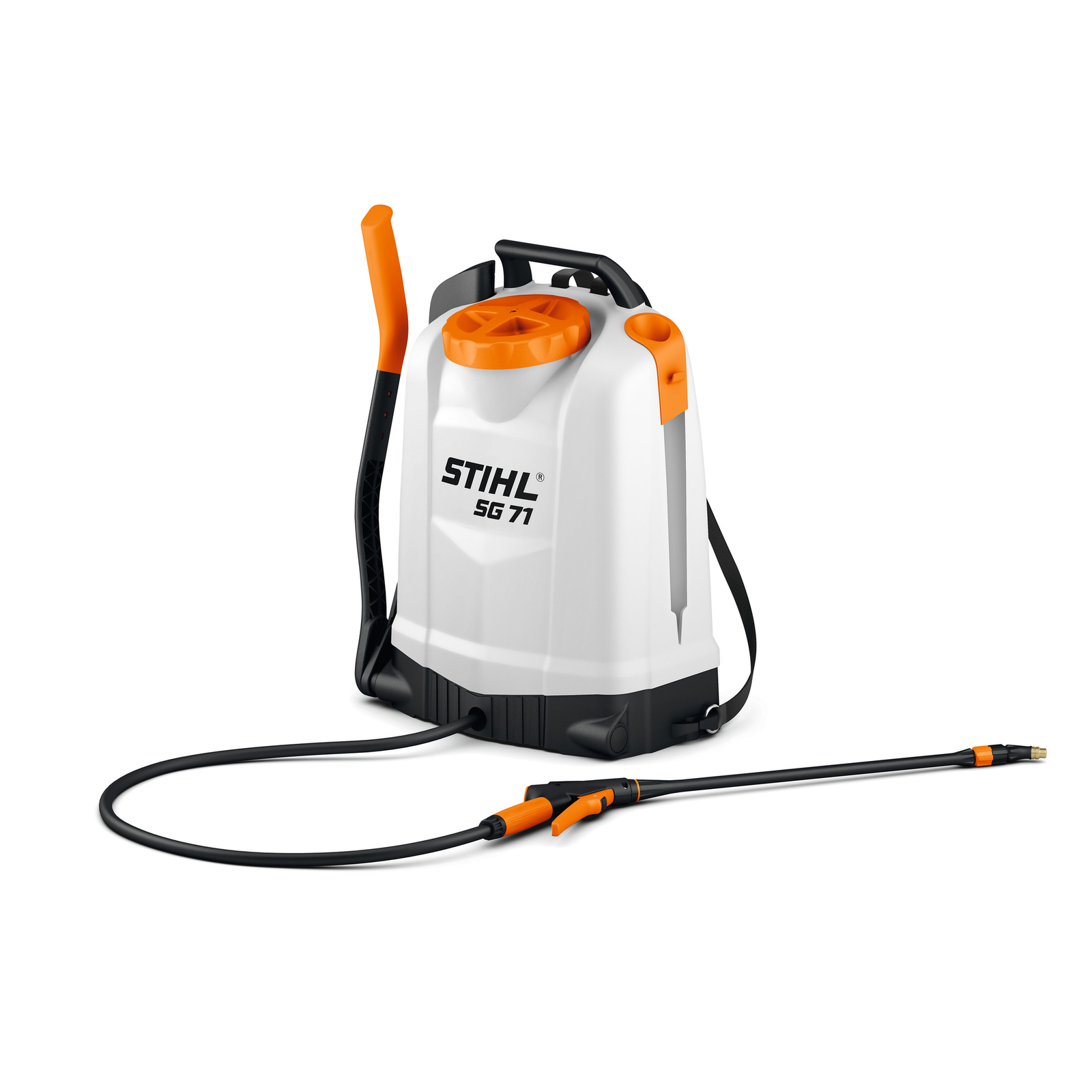

Le pulvérisateur manuel à dos SG 71 STIHL est un appareil professionnel conçu pour la pulvérisation de produits liquides sur des surfaces de cultures, adapté aussi bien aux professionnels qu’aux particuliers.
Ce pulvérisateur dorsal offre une grande capacité de 18 litres et un design compact et fonctionnel. Il est équipé d’un levier de pompe montable à gauche ou à droite, ajustable en longueur, pour un travail confortable aussi bien pour les droitiers que pour les gauchers. La pompe est intégrée à l’intérieur du réservoir, ce qui la protège des dommages. Le levier de pompe permet de mettre l’appareil sous pression facilement, sans effort excessif.
Le réservoir transparent gradué facilite la surveillance du niveau de remplissage. Le bouchon du réservoir intègre trois godets doseurs (10 ml, 20 ml et 50 ml) permettant de préparer aisément le mélange de produit phytosanitaire directement sur l’appareil. La sortie centrale du flexible, fixée au milieu de la base du réservoir, assure une grande liberté de mouvement et une maniabilité optimale.
Le pulvérisateur est équipé d’une vanne d’arrêt ergonomique avec un grand levier de commande et un manomètre intégré, garantissant un travail précis et confortable. Un support intégré pour le tuyau de pulvérisation permet de protéger l’embout pendant les pauses, le transport ou le rangement.
Le harnais dorsal est réglable en hauteur et en longueur grâce à des sangles ajustables, incluant une ceinture abdominale pour un maintien optimal. La plaque dorsale est conçue pour s’appliquer correctement sur le dos, assurant un port confortable. Une poignée de transport placée au-dessus du centre de gravité facilite le déplacement de l’appareil sans risque de basculement.
Les caractéristiques techniques principales sont les suivantes : - Capacité du réservoir : 18 litres - Largeur de l’appareil : 398 mm - Hauteur de l’appareil : 548 mm - Poids à vide : 4,8 kg - Pression de travail maximale : 6 bar - Débit volumétrique maximal : 1,4 l/min - Température maximale de service : 40 °C - Quantité résiduelle technique inférieure à 0,27 litre - Force de recul inférieure à 20 N
Le fonctionnement repose sur la mise sous pression par pompage manuel via le levier, sans actionner la gâchette du pistolet. La pression optimale doit être maintenue pendant la pulvérisation en actionnant la pompe régulièrement. Le pistolet de pulvérisation est équipé d’un bouton de sécurité empêchant tout déclenchement accidentel.
Après utilisation, il est recommandé de vider et rincer le réservoir à l’eau pure, puis de pulvériser cette eau jusqu’à ce que le réservoir soit vide et dépressurisé. Le nettoyage des différentes pièces (buse, filtre, insert tourbillon) est essentiel pour assurer la bonne maintenance et la longévité de l’appareil.
Le pulvérisateur SG 71 STIHL est conforme aux normes européennes et doit être utilisé exclusivement avec des produits phytosanitaires autorisés. Il est conseillé de porter un équipement de protection adapté lors de la manipulation et de l’utilisation, notamment des gants, lunettes, vêtements étanches et masque respiratoire.
Pour le rangement, l’appareil doit être vidé, dépressurisé, nettoyé, séché et stocké à l’abri du gel et des rayons du soleil. Les produits phytosanitaires doivent être conservés dans des contenants réglementaires, hors de portée des enfants et animaux.
Ce pulvérisateur se distingue par sa robustesse, sa facilité d’utilisation, son confort de port et ses équipements pratiques qui facilitent le travail de pulvérisation en milieu professionnel.
Guide d'utilisation
Porter l'appareil sur le dos en passant les sangles du harnais sur les deux épaules, sans le porter sur une seule épaule. Placer l'appareil sur une surface plane pour le remplissage afin d'éviter tout renversement. Dévisser le bouchon du réservoir, contrôler l'état du joint, puis remplir le réservoir avec le produit phytosanitaire préalablement bien mélangé, sans dépasser le niveau maximal indiqué. Revisser et serrer fermement le bouchon.
Pour mettre l'appareil sous pression, actionner lentement et régulièrement le levier de pompage sans enfoncer la gâchette du pistolet, en effectuant plusieurs mouvements pour atteindre la pression optimale. Maintenir cette pression pendant la pulvérisation en pompant régulièrement dès que la pression baisse de plus de 0,5 bar. Actionner la gâchette du pistolet pour pulvériser le produit.
Toujours travailler en avançant lentement, en surveillant la zone de sortie de la lance, et ne jamais marcher à reculons pour éviter les risques de chute. Maintenir l'appareil à la verticale et ne pas se pencher en avant pour éviter tout écoulement de liquide.
Après la pulvérisation, vider le réservoir dans un endroit bien aéré. Rincer le réservoir à l'eau pure, le remplir à nouveau d'eau pure, revisser le bouchon, mettre l'appareil sous pression et pulvériser jusqu'à ce que le réservoir soit vide et la pression totalement retombée.
En cas de dysfonctionnement, notamment si la pulvérisation est irrégulière ou absente, nettoyer la buse, l'insert tourbillon et le filtre, ou vérifier l'état des pièces telles que la coupelle du piston et le tube de la pompe. Les opérations de maintenance telles que le graissage de la coupelle du piston, l'huilage de la tige de la pompe et le nettoyage du filtre doivent être réalisées régulièrement.
Le pulvérisateur est destiné à la pulvérisation de produits phytosanitaires liquides sur des cultures fruitières, légumières, plantations, pâturages et en sylviculture. Il doit être utilisé en plein air ou dans des locaux bien ventilés, en évitant le travail par vent, forte chaleur, ou plein soleil. Ne pas utiliser avec des liquides inflammables, visqueux, caustiques, acides ou à plus de 40 °C.
Pour le transport et le rangement, dépressuriser, vider et nettoyer l'appareil, le sécher et le stocker à l'abri du gel et des rayons du soleil. Assurer l'appareil pour qu'il ne puisse pas être utilisé sans autorisation. Les produits phytosanitaires doivent être stockés dans des contenants réglementaires, hors de portée des enfants et des animaux.
FAQ : Questions / Réponses :
À quoi sert le levier de pompe et comment le régler ?
Le levier de pompe sert à mettre le pulvérisateur sous pression par pompage manuel, sans actionner la gâchette du pistolet. Il peut être monté à gauche ou à droite de l’appareil et ajusté en longueur et largeur pour s’adapter à la taille et à la préférence de l’utilisateur.
Quelle est la capacité du réservoir et quelles sont ses dimensions ?
Le pulvérisateur SG 71 dispose d’un réservoir de 18 litres de capacité. Ses dimensions sont 398 mm de largeur et 548 mm de hauteur, avec un poids à vide de 4,8 kg.
Quels équipements assurent le confort et la sécurité lors de l’utilisation ?
Le harnais dorsal est réglable en hauteur et en longueur, avec une ceinture abdominale pour un maintien optimal. Le pistolet de pulvérisation possède un bouton de sécurité empêchant tout déclenchement accidentel. Le réservoir est transparent et gradué pour surveiller le niveau de liquide.
Quels produits peut-on pulvériser avec ce pulvérisateur ?
Ce pulvérisateur est conçu pour appliquer des produits phytosanitaires liquides autorisés, tels que des insecticides, fongicides et désherbants, sur diverses cultures, plantations, pâturages et en sylviculture. L’utilisation avec d’autres types de liquides est interdite.
Quelles sont les précautions à respecter lors de la manipulation des produits phytosanitaires ?
Il est impératif de porter un équipement de protection adapté (gants, lunettes conformes à la norme EN 166, vêtements étanches, masque respiratoire) et de suivre les instructions du fabricant du produit. Ne jamais travailler en cas de vent, forte chaleur ou en plein soleil, et éviter tout contact avec les produits.
Comment assurer l’entretien et la maintenance du pulvérisateur ?
Après chaque utilisation, vider, rincer et dépressuriser le réservoir. Nettoyer régulièrement la buse, le filtre et l’insert tourbillon. Graisser la coupelle du piston et le palier du levier de pompe, et huiler la tige de pompe selon les intervalles recommandés pour garantir la longévité et le bon fonctionnement.
Quelles sont les limites d’utilisation du pulvérisateur ?
Ne pas utiliser avec des liquides inflammables, visqueux, caustiques ou à une température supérieure à 40 °C. La pression de travail maximale est de 6 bar, avec un débit maximal de 1,4 l/min. Respecter ces limites pour éviter d’endommager l’appareil ou de compromettre la sécurité.
