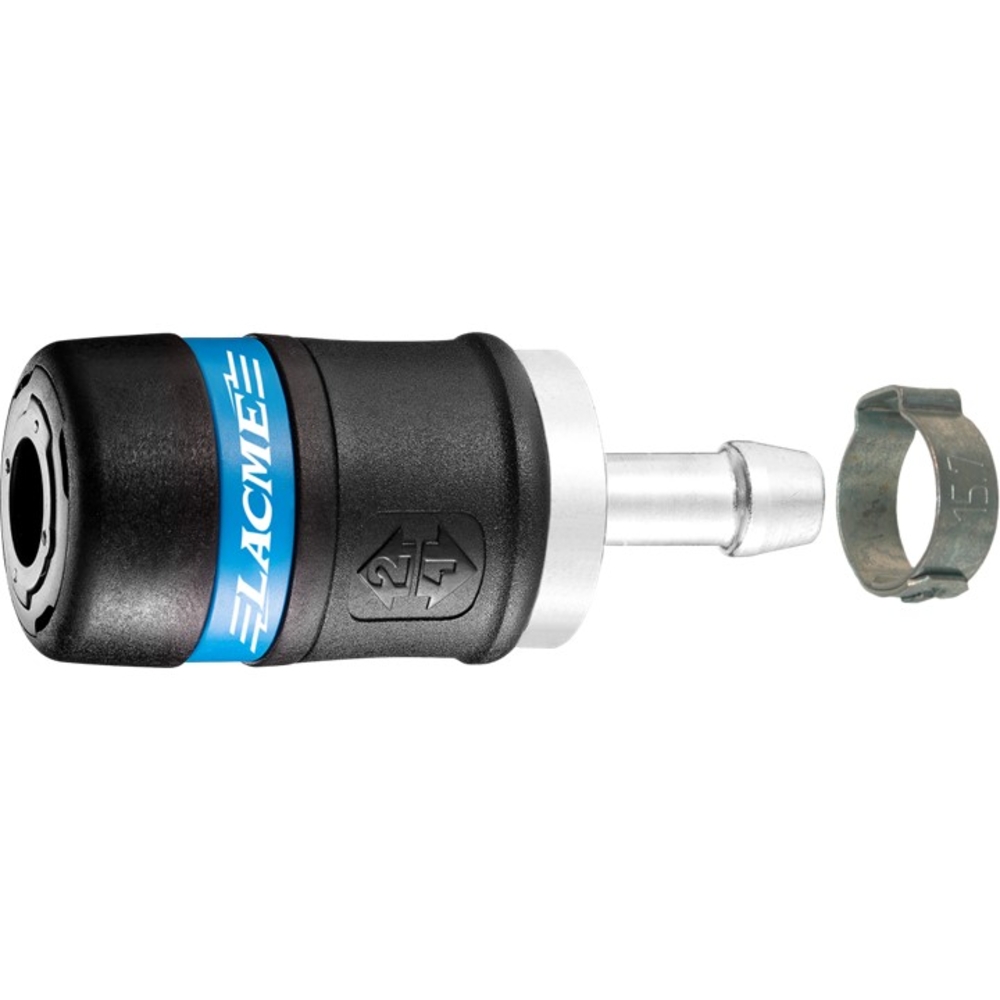

Rac 3000 S : Coupleur de sécurité ISO B 72 - Cannelé Tuyau Ø 8 mm + Collier - LACME - 356304

Raccord 3000 S : Coupleur de sécurité - à griffes - ISO 6150B 7,2 (Passage Ø 7,2 mm), corps en composite chargé en fibre, dépressurisation et déconnexion en 2 temps par bague coulissante, Cannelé Tuyau Ø int. 8 mm + Collier serrage (Cav/1)

Les coupleurs série 3000 S bénéficient d’une nouvelle technologie ; Le raccord automatique à bague utilise un système d’accrochage à griffes, ce qui offre un effort minimum d’accouplement et une étanchéité optimale. Ils sont fabriqués avec une matière composite, chargée de fibres, qui absorbe l’énergie et qui rend le raccord extrêmement résistant à l’abrasion, à l’écrasement et aux vibrations. Ils possèdent un obturateur en acier zingué et un système d’étanchéité par joint torique qualité nitrile. Ils correspondent aux normes de sécurité ISO 4414. Les raccords 3000 S maintiennent la pression en amont et dépressurisent l’aval, évitant ainsi tout accident. Ils sont compatibles aux normes internationales : Profil EURO 7,4 La température de service est comprise entre -15°C et 70°C. La pression de service est comprise entre 2 et 12 bar.

• Coupleur de sécurité Ø intérieur tuyau 8 mm avec un passage en 7,2 mm, léger et anti-rayure
• Coupleur "anti-coup de fouet"
• Spécifique profil EURO 7,2 mm
• Corps composite anti-rayure

Le coupleur de sécurité Rac 3000 S est un raccord rapide conçu pour les applications d’air comprimé, conforme à la norme ISO 4414. Il utilise une technologie innovante avec un système d’accrochage à griffes et une bague coulissante permettant une dépressurisation et une déconnexion en deux temps, garantissant ainsi une sécurité optimale lors de la manipulation.

Description et fonctionnement :
- Raccord automatique à bague avec système d’accrochage à griffes offrant un effort minimum d’accouplement et une étanchéité optimale.
- Maintient la pression en amont tout en dépressurisant l’aval pour éviter tout accident.
- Obturation assurée par un obturateur en acier zingué et un joint torique en nitrile de qualité.
- Le geste actif de sécurité se réalise en deux impulsions : une première dans le sens de la flèche pour la décompression aval, une seconde dans le sens inverse pour la déconnexion sécurisée.

Caractéristiques techniques :
- Passage intérieur du coupleur : 7,2 mm.
- Adapté pour tuyau cannelé de diamètre intérieur 8 mm.
- Corps en composite chargé en fibres, léger, anti-rayure, résistant à l’abrasion, à l’écrasement et aux vibrations.
- Coupleur "anti-coup de fouet".
- Profil spécifique EURO 7,2.
- Température de service : de -15°C à 70°C.
- Pression de service : entre 2 et 12 bar.
- Non compatible avec la série 500 passage 5,5.

Dimensions et conditionnement (extrait tableau) :
- Modèle RAC 3000 S (réf. 356300 en vrac / 356304 avec collier en cavalier).
- Pas de taraudage ni filetage.
- Passage 7,2 mm, diamètre tuyau 8 mm intérieur.
- Conditionnement en vrac par 10 ou en cavalier par 1.

Normes et certifications :
- Conforme à la norme de sécurité ISO 4414.
- Compatible aux normes internationales profil EURO 7,4.

Avantages produit :
- Sécurité renforcée grâce à la dépressurisation en deux temps.
- Matériau composite chargé en fibres pour une grande résistance mécanique.
- Facilité d’utilisation avec un effort d’accouplement réduit.
- Étanchéité fiable assurée par joint torique nitrile.

Recommandations d’utilisation :
- Utiliser dans les plages de température et de pression indiquées.
- Ne pas utiliser avec la série 500 passage 5,5.
- Stocker dans un environnement propre et sec pour préserver les qualités du composite et des joints.

Ce coupleur est idéal pour les installations d’air comprimé nécessitant une sécurité accrue et une grande fiabilité dans les connexions rapides, notamment dans les environnements industriels soumis à des vibrations et contraintes mécaniques.
