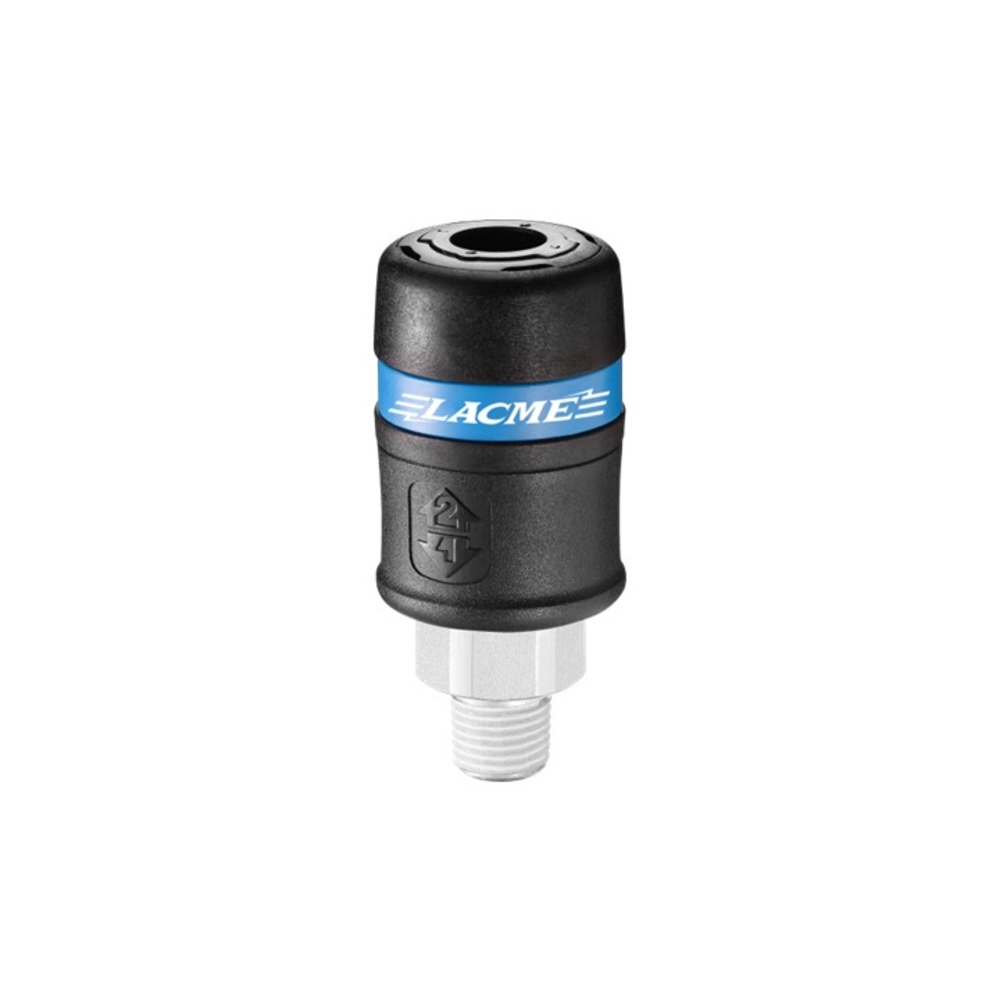

Rac 3055 S : Coupleur de sécurité ISO B 72 - Gros débit - 1/4" Mâle - LACME - 356404

Raccord 3055 S : Coupleur de sécurité, à griffes, gros débit, ISO 6150B 7,2 (Passage Ø 7,2 mm), corps en composite chargé en fibre, dépressurisation et déconnexion en 2 temps par bague coulissante, 1/4" Mâle filetage conique (Cavalier/1)

Les coupleurs série 3000 S bénéficient d’une nouvelle technologie ; Le raccord automatique à bague utilise un système d’accrochage à griffes, ce qui offre un effort minimum d’accouplement et une étanchéité optimale. Ils sont fabriqués avec une matière composite, chargée de fibres, qui absorbe l’énergie et qui rend le raccord extrêmement résistant à l’abrasion, à l’écrasement et aux vibrations. Ils possèdent un obturateur en acier zingué et un système d’étanchéité par joint torique qualité nitrile. Ils correspondent aux normes de sécurité ISO 4414. Les raccords 3000 S maintiennent la pression en amont et dépressurisent l’aval, évitant ainsi tout accident. Ils sont compatibles aux normes internationales : Profil EURO 7,4 La température de service est comprise entre -15°C et 70°C. La pression de service est comprise entre 2 et 12 bar.

• Coupleur de sécurité de 1/4”M avec un passage en 7,2 mm, léger et anti-rayure
• Coupleur "anti-coup de fouet"
• Spécifique profil EURO 7,2 mm
• Corps composite anti-rayure

Le coupleur Rac 3055 S est un raccord rapide de sécurité à griffes, conçu pour un gros débit avec un passage de 7,2 mm, conforme à la norme ISO 6150B 7,2. Il possède un filetage mâle conique 1/4" BSP. Ce coupleur fait partie de la série 3000 S, qui intègre une nouvelle technologie d’accrochage à griffes via une bague coulissante, assurant un effort minimum d’accouplement et une étanchéité optimale.

Le corps du coupleur est fabriqué en matière composite chargée en fibres, ce qui lui confère une grande résistance à l’abrasion, à l’écrasement et aux vibrations, tout en étant léger et anti-rayure. Il est équipé d’un obturateur en acier zingué et d’un joint torique en nitrile pour garantir l’étanchéité.

Le fonctionnement sécuritaire du coupleur repose sur un geste actif en deux temps : une première impulsion dans le sens de la flèche permet la décompression de l’air comprimé en aval, et une deuxième impulsion dans le sens inverse assure la déconnexion sécurisée de l’embout, évitant ainsi tout accident lié à une décompression brutale ("anti-coup de fouet").

Caractéristiques techniques principales :
- Passage intérieur : 7,2 mm
- Filetage mâle conique : 1/4" BSP
- Longueur : 73 mm
- Diamètre extérieur : 32 mm
- Clé plate (SW) : 21 mm
- Pression de service : de 2 à 12 bar
- Température de service : de -15°C à 70°C
- Conforme à la norme de sécurité ISO 4414
- Compatible avec le profil EURO 7,4
- Non compatible avec la série 500 (passage 5,5 mm)

Avantages produit :
- Sécurité accrue grâce au système de dépressurisation en deux temps
- Résistance élevée aux agressions mécaniques et à l’usure grâce à la matière composite renforcée en fibres
- Étanchéité fiable assurée par un joint torique nitrile et un obturateur en acier zingué
- Facilité d’utilisation grâce au système d’accrochage à griffes réduisant l’effort d’accouplement
- Adapté aux normes internationales et aux exigences de sécurité en air comprimé

Conditionnement :
- Disponible en vrac par lot de 10 pièces
- Conditionnement cavalier/1 pièce également proposé

Recommandations d’utilisation :
- Utiliser dans la plage de température et de pression spécifiées
- Ne pas utiliser avec la série 500 qui a un passage différent
- Respecter le geste actif de sécurité pour éviter les accidents lors de la déconnexion

Ce coupleur est destiné aux systèmes d’air comprimé nécessitant un raccord rapide sécurisé, fiable et durable, particulièrement adapté aux environnements industriels exigeants.
