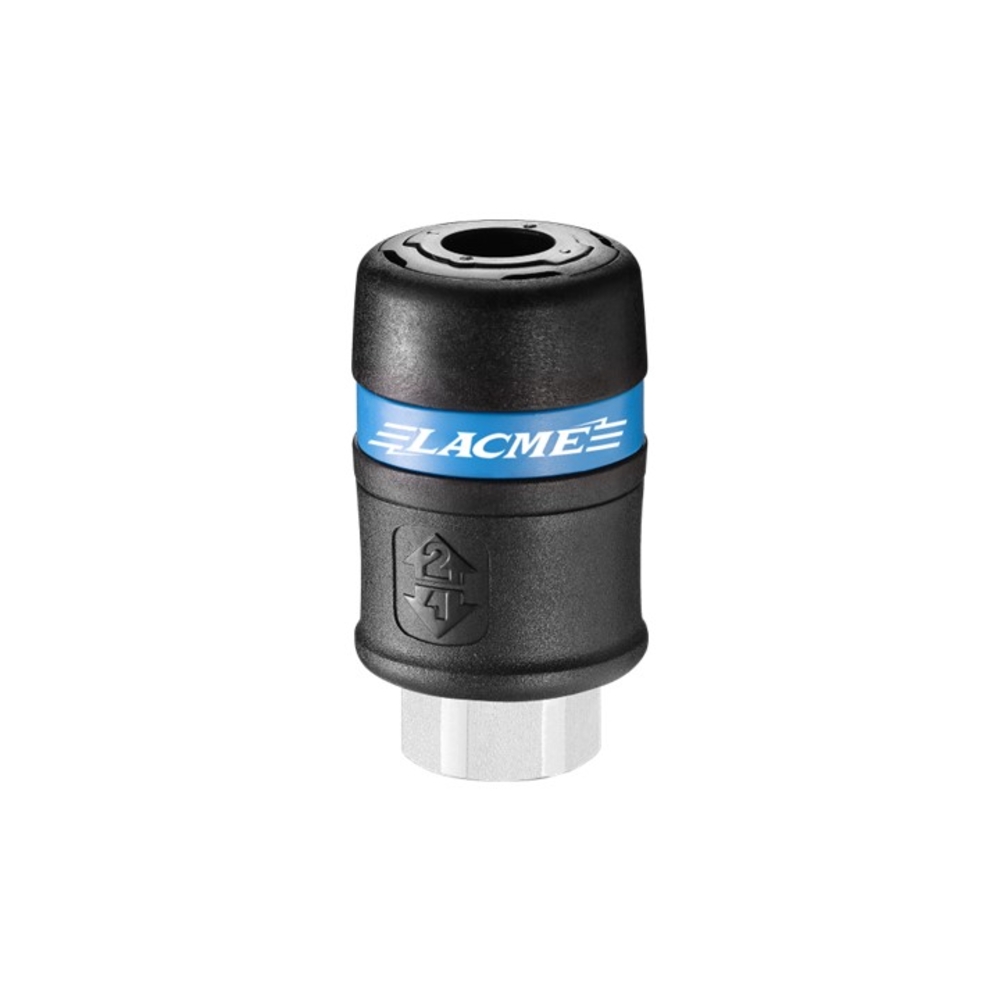

Rac 3065 S : Coupleur de sécurité ISO B 72 - Gros débit - 1/4" Femelle - LACME - 356500

Raccord 3065 S : Coupleur de sécurité, à griffes, gros débit, ISO 6150B 7,2 (Passage Ø 7,2 mm), corps en composite chargé en fibre, dépressurisation et déconnexion en 2 temps par bague coulissante, 1/4" Femelle (Vrac/10)

Les coupleurs série 3000 S bénéficient d’une nouvelle technologie ; Le raccord automatique à bague utilise un système d’accrochage à griffes, ce qui offre un effort minimum d’accouplement et une étanchéité optimale. Ils sont fabriqués avec une matière composite, chargée de fibres, qui absorbe l’énergie et qui rend le raccord extrêmement résistant à l’abrasion, à l’écrasement et aux vibrations. Ils possèdent un obturateur en acier zingué et un système d’étanchéité par joint torique qualité nitrile. Ils correspondent aux normes de sécurité ISO 4414. Les raccords 3000 S maintiennent la pression en amont et dépressurisent l’aval, évitant ainsi tout accident. Ils sont compatibles aux normes internationales : Profil EURO 7,4 La température de service est comprise entre -15°C et 70°C. La pression de service est comprise entre 2 et 12 bar.

• Coupleur de sécurité de 1/4”F avec un passage en 7,2 mm, léger et anti-rayure
• Coupleur "anti-coup de fouet"
• Spécifique profil EURO 7,2 mm
• Corps composite anti-rayure

Le coupleur de sécurité Rac 3065 S est un raccord rapide taraudé 1/4" BSP, conçu pour un gros débit avec un passage de 7,2 mm. Il fait partie de la série 3000 S de LACME, caractérisée par une technologie innovante utilisant un système d’accrochage à griffes via une bague coulissante. Ce mécanisme assure un effort minimum lors de l’accouplement et garantit une étanchéité optimale.

Le corps du coupleur est fabriqué en matière composite chargée en fibres, ce qui confère au raccord une excellente résistance à l’abrasion, à l’écrasement et aux vibrations. Il est équipé d’un obturateur en acier zingué et d’un joint torique en nitrile de haute qualité assurant l’étanchéité.

Fonctionnement :
- La déconnexion se fait en deux temps pour plus de sécurité : une première impulsion dans le sens de la flèche dépressurise l’aval, suivie d’une deuxième impulsion dans le sens inverse qui permet la déconnexion sans risque.
- Ce système évite les accidents liés à la décompression rapide et maintient la pression en amont.

Caractéristiques techniques :
- Profil spécifique EURO 7,2 mm
- Coupleur "anti-coup de fouet"
- Passage interne de 7,2 mm
- Corps composite anti-rayure
- Température de service : de -15°C à 70°C
- Pression de service : entre 2 et 12 bar
- Conforme à la norme de sécurité ISO 4414
- Compatible avec les normes internationales Profil EURO 7,4

Dimensions et poids :
- Longueur : 60 mm
- Diamètre extérieur : 32 mm
- Clé plate (SW) : 21 mm

Applications et usages :
Ce coupleur est destiné aux raccordements rapides dans les circuits d’air comprimé nécessitant sécurité et robustesse, particulièrement adapté pour des utilisations industrielles où la résistance à l’usure et aux vibrations est primordiale.

Conditionnement :
- Vendu en vrac par lot de 10 pièces

Recommandations :
- Ne pas utiliser avec la série 500 au passage 5,5 mm
- Respecter les plages de température et pression pour garantir la sécurité et la longévité du produit

Avantages produit :
- Sécurité renforcée grâce à la dépressurisation en deux temps
- Résistance mécanique élevée due au matériau composite
- Facilité d’utilisation avec un effort d’accouplement réduit
- Étanchéité fiable grâce au joint torique nitrile et obturateur acier

Stockage et conservation :
- Conserver dans un environnement propre et sec, à l’abri des températures extrêmes et de l’humidité pour préserver les qualités du matériau composite et des joints.

Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles présentes dans la fiche produit LACME réf. 356500.
