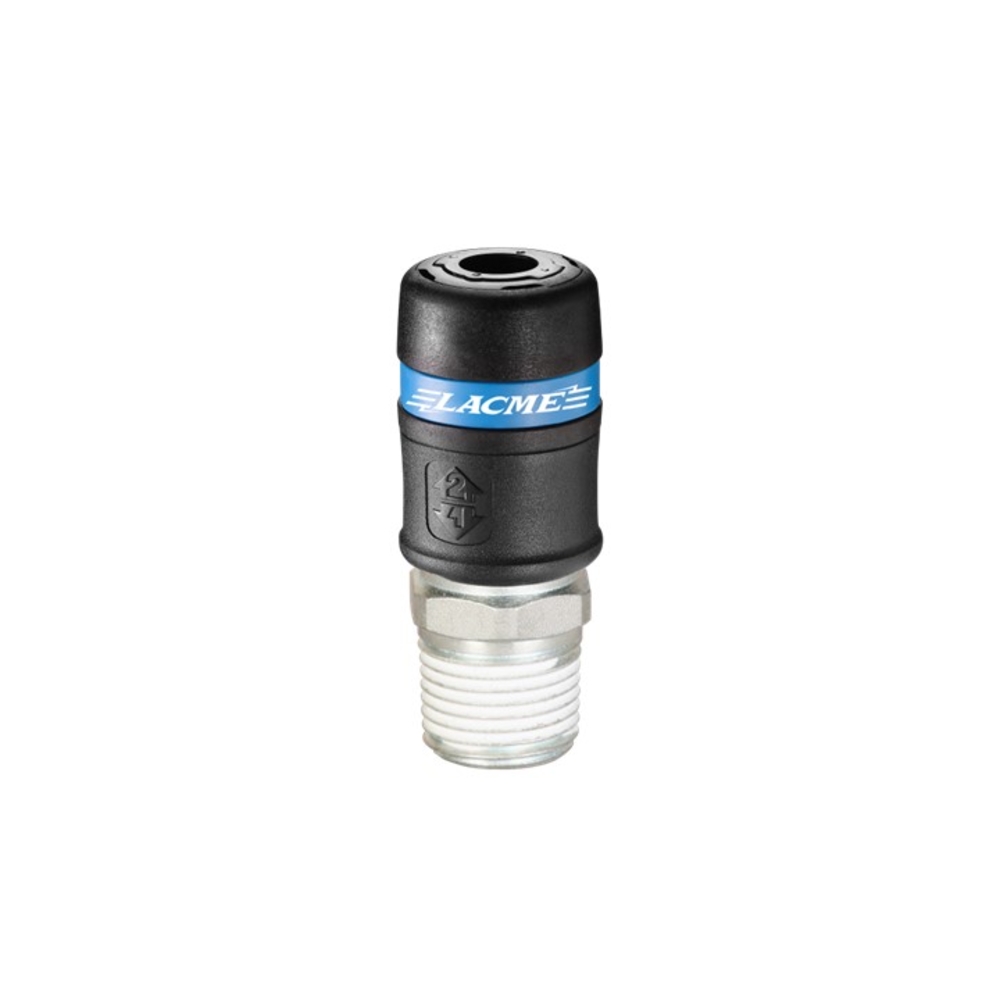

Rac 3070 S : Coupleur de sécurité ISO B 72 - Gros débit - 3/8" Mâle - LACME - 356704

Raccord 3070 S : Coupleur de sécurité, à griffes, gros débit, ISO 6150B 7,2 (Passage Ø 7,2 mm), corps en composite chargé en fibre, dépressurisation et déconnexion en 2 temps par bague coulissante, 3/8" Mâle filetage conique (Cavalier/1)

Les coupleurs série 3000 S bénéficient d’une nouvelle technologie ; Le raccord automatique à bague utilise un système d’accrochage à griffes, ce qui offre un effort minimum d’accouplement et une étanchéité optimale. Ils sont fabriqués avec une matière composite, chargée de fibres, qui absorbe l’énergie et qui rend le raccord extrêmement résistant à l’abrasion, à l’écrasement et aux vibrations. Ils possèdent un obturateur en acier zingué et un système d’étanchéité par joint torique qualité nitrile. Ils correspondent aux normes de sécurité ISO 4414. Les raccords 3000 S maintiennent la pression en amont et dépressurisent l’aval, évitant ainsi tout accident. Ils sont compatibles aux normes internationales : Profil EURO 7,4 La température de service est comprise entre -15°C et 70°C. La pression de service est comprise entre 2 et 12 bar.

• Coupleur de sécurité de 3/8”M avec un passage en 7,2 mm, léger et anti-rayure
• Coupleur "anti-coup de fouet"
• Spécifique profil EURO 7,2 mm
• Corps composite anti-rayure

Le coupleur Rac 3070 S est un raccord rapide de sécurité à griffes, conçu pour un gros débit avec un passage de 7,2 mm, conforme à la norme ISO 6150B (profil EURO 7,2). Il dispose d’un filetage mâle 3/8" BSP.

Description et fonctionnement :
- Le coupleur utilise une technologie innovante avec un système d’accrochage à griffes via une bague coulissante, permettant un effort minimal d’accouplement et une étanchéité optimale.
- Il assure une dépressurisation et une déconnexion en deux temps grâce à un geste actif de sécurité : une première impulsion dans le sens de la flèche dépressurise l’aval, puis une seconde impulsion dans le sens inverse permet la déconnexion sécurisée de l’embout.
- Ce système maintient la pression en amont tout en évitant les accidents liés à la décompression.

Matériaux et composition :
- Corps en matière composite chargé en fibres, offrant une grande résistance à l’abrasion, à l’écrasement et aux vibrations.
- Obturateur en acier zingué.
- Système d’étanchéité par joint torique en nitrile de qualité.

Caractéristiques techniques :
- Passage intérieur : 7,2 mm.
- Type : coupleur de sécurité « anti-coup de fouet ».
- Profil spécifique EURO 7,2.
- Corps composite léger et anti-rayure.
- Filetage mâle 3/8" BSP.
- Dimensions : longueur 73 mm, diamètre extérieur 32 mm, clé SW 21 mm.

Performances et conditions d’utilisation :
- Pression de service comprise entre 2 et 12 bar.
- Température de service de -15°C à 70°C.
- Conforme à la norme de sécurité ISO 4414.
- Compatible avec les normes internationales Profil EURO 7,4.
- Non compatible avec la série 500 passage 5,5 mm.

Conditionnement :
- Disponible en conditionnement « Cavalier / 1 ».

Avantages produit :
- Sécurité renforcée grâce au système de dépressurisation en deux temps.
- Résistance élevée due au corps composite chargé en fibres.
- Facilité d’utilisation avec un faible effort d’accouplement.
- Étanchéité fiable assurée par le joint torique nitrile et l’obturateur acier.

Recommandations :
- Utiliser dans les plages de pression et température indiquées.
- Ne pas utiliser avec des raccords de la série 500 passage 5,5 mm.

Ce coupleur est adapté aux applications nécessitant un raccord rapide sécurisé et robuste pour des systèmes d’air comprimé avec gros débit.
