Raccord rapide F G3/4" fonction stop PRESTO - 90049
Référence : P22390049
.png?frz-width=260){kind=logo}
Découvrez Raccord rapide F G3/4" fonction stop PRESTO - 90049 disponible à l'achat
- Fonction stop empêchant l’écoulement sans connexion
- Corps en laiton avec traitement nickel-chrome
- Pression d’utilisation recommandée de 1 à 5 bars
- Connexion facile grâce au système de broche à billes
- Résistance au brouillard salin neutre de 200 heures
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Raccord rapide femelle G3/4" (20x27) équipé d’une fonction stop qui empêche l’écoulement du fluide en l’absence de connexion avec la partie mâle du connecteur.
Ce raccord assure une connexion sécurisée et évite les fuites lors des opérations de branchement et débranchement rapide.
Le système de raccordement utilise une broche à billes garantissant une manipulation aisée tout en assurant l’arrêt du passage du fluide.
Il est conçu pour une alimentation hydraulique en ligne avec une entrée femelle G3/4" ou G1/2" et une sortie mâle G1/2" (15x21).
La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Le raccord peut être utilisé en raccordement sur attente mâle G3/4" avec une longueur de 55 mm ou sur attente mâle G1/2" avec une longueur de 75 mm.

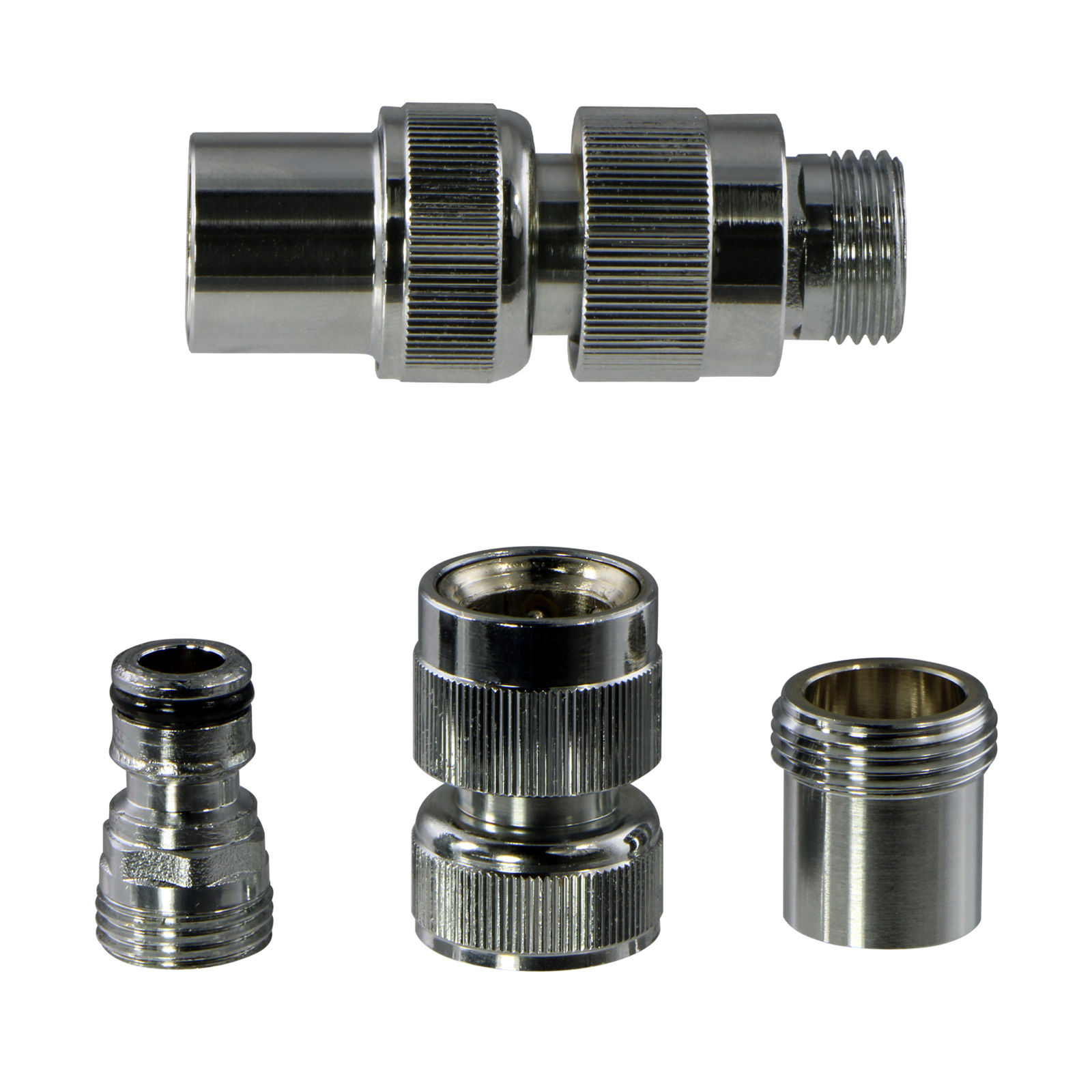

Le produit est livré complet avec un raccord rapide F G3/4" (20x27) fixe avec partie déconnectable M G1/2" (15x21), un raccord M G3/4" - F G1/2" pour adaptation sur attente mâle G1/2", un joint caoutchouc G3/4", deux joints fibre (G3/4" et G1/2") ainsi qu’une rosace solidaire du robinet.
Le corps du raccord est en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165.
Il bénéficie d’un traitement de surface nickel-chrome selon la norme NF EN12540.
Sa résistance au brouillard salin neutre est de 200 heures conformément à la norme NF ISO 9227.
Ce raccord rapide est idéal pour des applications nécessitant un contrôle fiable du flux et une manipulation aisée des connexions.
Il garantit une étanchéité optimale et une sécurité renforcée lors des opérations de débranchement.
L’entretien du produit doit être réalisé exclusivement avec de l’eau savonneuse.
Il est recommandé de proscrire l’usage de produits abrasifs, acides, alcalins ou ammoniaqués pour préserver le revêtement.
Ce raccord est conforme aux exigences normatives et bénéficie d’une conception robuste adaptée aux environnements hydrauliques.
Ce raccord est conçu pour une alimentation hydraulique en ligne avec une entrée femelle G3/4" ou G1/2" et une sortie mâle G1/2" (15x21). Il peut être utilisé en raccordement sur attente mâle G3/4" avec une longueur de 55 mm ou sur attente mâle G1/2" avec une longueur de 75 mm. La pression d’utilisation recommandée se situe entre 1 et 5 bars.
Le produit est livré complet avec un raccord rapide fixe F G3/4" (20x27) avec partie déconnectable M G1/2" (15x21), un raccord M G3/4" - F G1/2" pour adaptation sur attente mâle G1/2", un joint caoutchouc G3/4", deux joints fibre (G3/4" et G1/2") ainsi qu’une rosace solidaire du robinet.
Le corps du raccord est en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165. Il bénéficie d’un traitement de surface nickel-chrome selon la norme NF EN12540, assurant une résistance au brouillard salin neutre (NSS) de 200 heures conformément à la norme NF ISO 9227.
Ce raccord rapide garantit une étanchéité optimale et une sécurité renforcée lors des opérations de débranchement. Il est idéal pour des applications nécessitant un contrôle fiable du flux et une manipulation aisée des connexions.
Pour l’entretien, il est recommandé d’utiliser exclusivement de l’eau savonneuse et de proscrire les produits abrasifs, acides, alcalins ou ammoniaqués afin de préserver le revêtement.
- fonction stop empêchant l'écoulement en l'absence de connexion de la partie mâle du connecteur
- raccordement par système de broche à billes
- pression d'utilisation recommandée : 1 à 5 bars
- alimentation hydraulique en ligne
- entrée femelle G 3/4" ou G 1/2"
- sortie mâle G 1/2" (15x21)
- utilisation en raccordement sur attente mâle G3/4" : longueur 55 mm
- utilisation en raccordement sur attente mâle G1/2" : longueur 75 mm
- corps en laiton conforme aux normes NF EN1982 / NF EN12164 / NF EN12165
- traitement de surface nickel-chrome selon NF EN12540
- résistance au brouillard salin neutre (NSS) : 200 h selon NF ISO 9227
Le principe d’utilisation repose sur un système de broche à billes qui bloque l’écoulement du fluide en l’absence de connexion avec la partie mâle, empêchant ainsi toute fuite lors du branchement ou du débranchement rapide.
Avant la mise en service, il est indispensable de purger soigneusement les canalisations pour éviter d’endommager les mécanismes ou les passages d’eau. La pression d’utilisation recommandée est comprise entre 1 et 5 bars.
Le raccord est livré complet avec tous les joints nécessaires et une rosace solidaire du robinet.
Pour son entretien, il doit être nettoyé exclusivement à l’eau savonneuse. L’usage de produits abrasifs, acides, alcalins ou ammoniaqués est proscrit afin de préserver le revêtement.
Ainsi, ce raccord rapide s’utilise dans des contextes où un contrôle fiable du flux est nécessaire, avec des opérations de branchement et débranchement rapides tout en assurant l’arrêt du passage du fluide lorsque la connexion est interrompue.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce raccord rapide est-il compatible avec des attentes mâles G3/4" et G1/2" ?
Oui, ce raccord rapide est conçu pour un raccordement sur attente mâle G3/4" avec une longueur de 55 mm ainsi que sur attente mâle G1/2" avec une longueur de 75 mm. Un adaptateur M G3/4" - F G1/2" est également fourni pour faciliter cette compatibilité.
Comment fonctionne la fonction stop de ce raccord rapide ?
La fonction stop empêche l’écoulement du fluide en l’absence de connexion avec la partie mâle du connecteur. Cela garantit une coupure automatique du passage du fluide lors du débranchement, évitant ainsi les fuites.
Quelles sont les pressions d’utilisation recommandées pour ce raccord rapide ?
La pression d’utilisation recommandée est comprise entre 1 et 5 bars, conformément aux spécifications techniques et à la norme NF EN 816.
Quel matériau compose le corps du raccord et quelles sont ses caractéristiques de résistance ?
Le corps du raccord est en laiton conforme aux normes NF EN1982, NF EN12164 et NF EN12165. Il bénéficie d’un traitement de surface nickel-chrome selon la norme NF EN12540 et offre une résistance au brouillard salin neutre de 200 heures selon la norme NF ISO 9227.
Quels éléments sont fournis avec le raccord rapide pour assurer une installation complète ?
Le produit est livré complet avec le raccord rapide femelle G3/4" fixe et sa partie déconnectable mâle G1/2", un raccord mâle G3/4" - femelle G1/2" pour adaptation, un joint caoutchouc G3/4", deux joints fibre (G3/4" et G1/2") ainsi qu’une rosace solidaire du robinet.
Quelles sont les recommandations d’entretien pour ce raccord rapide ?
L’entretien doit être réalisé exclusivement à l’eau savonneuse. Il est conseillé de proscrire l’usage de produits abrasifs, acides, alcalins ou ammoniaqués afin de préserver le revêtement nickel-chrome.
