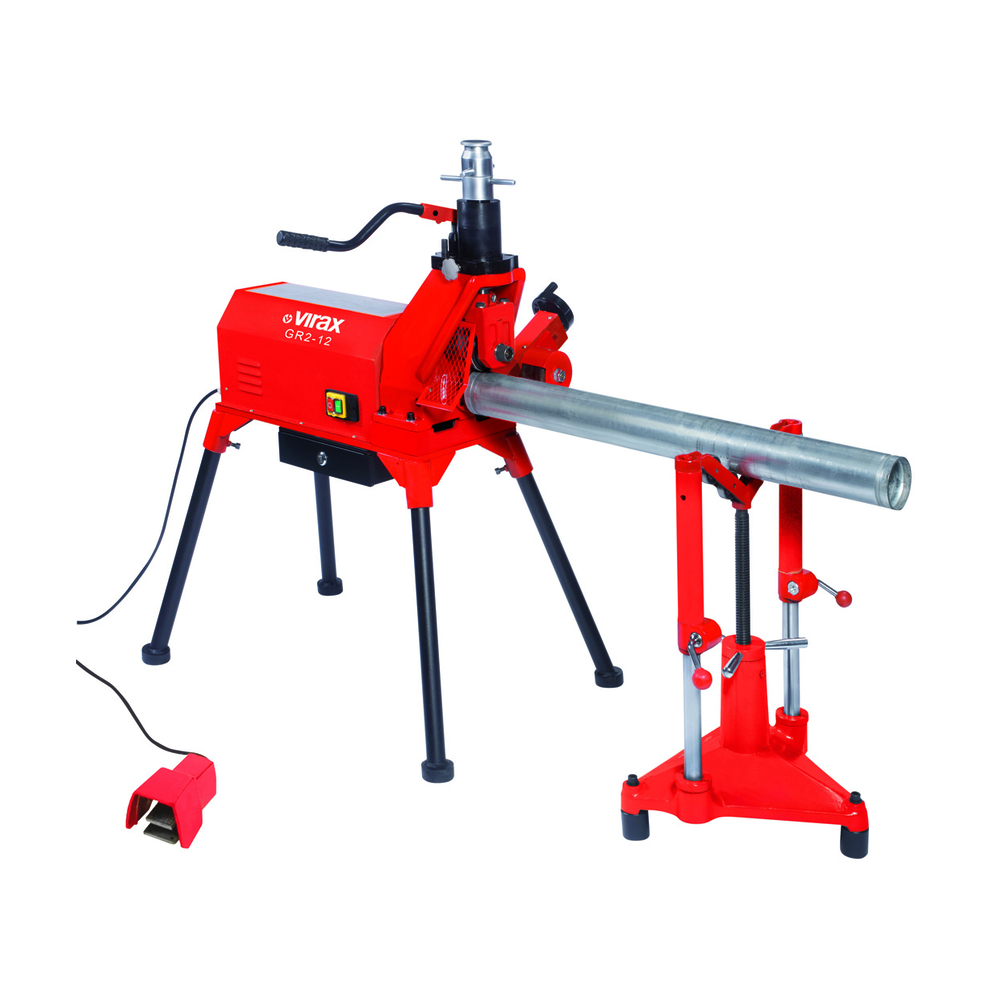

Rainureuse GR2-12 2"-12" VIRAX - 162600
Référence : V066162600
Découvrez Rainureuse GR2-12 2"-12" VIRAX - 162600 disponible à l'achat
Les points clés
- Réalisation par moletage à froid sur tubes acier standard.
- Moteur puissant de 1500 W, 240 V, 50/60 Hz.
- Adaptée aux chantiers et travaux en atelier.
3 992,72 € TTC 3 327,27 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Ces produits devraient vous intéresser
Rainureuse électro-hydraulique GR2-12 conçue pour la réalisation par moletage à froid de rainures circulaires sur tubes standard en acier et inox à parois minces, avec un diamètre compris entre 2" et 12" (60 à 325 mm).
Cette machine est idéale pour l’installation des systèmes de conduites, d’arrosage, ainsi que pour les grandes installations de chauffage et industrielles.
Sa construction compacte et très stable permet une utilisation efficace aussi bien sur chantier qu’en atelier.
Elle est équipée d’un moteur électrique puissant de 1500 W fonctionnant sous 240 V, 50/60 Hz, avec une vitesse de rotation de 23 tours par minute.
Le châssis est monté sur 4 pieds assurant un travail à hauteur d’homme en toute sécurité.
La pompe hydraulique robuste, commandée par une poignée ergonomique, exerce une pression maximale de 8000 kg.
Une soupape de pression facilite le changement rapide du tube.
Un compartiment inférieur permet le rangement des jeux de rouleaux.
Les rouleaux à rainurer sont spécialement conçus et trempés pour minimiser l’usure, avec une surface antidérapante garantissant un meilleur entraînement du tube.
Le réglage précis de la profondeur des rainures s’effectue grâce à un système d’écrou/contre-écrou, parfaitement adapté aux travaux répétitifs.

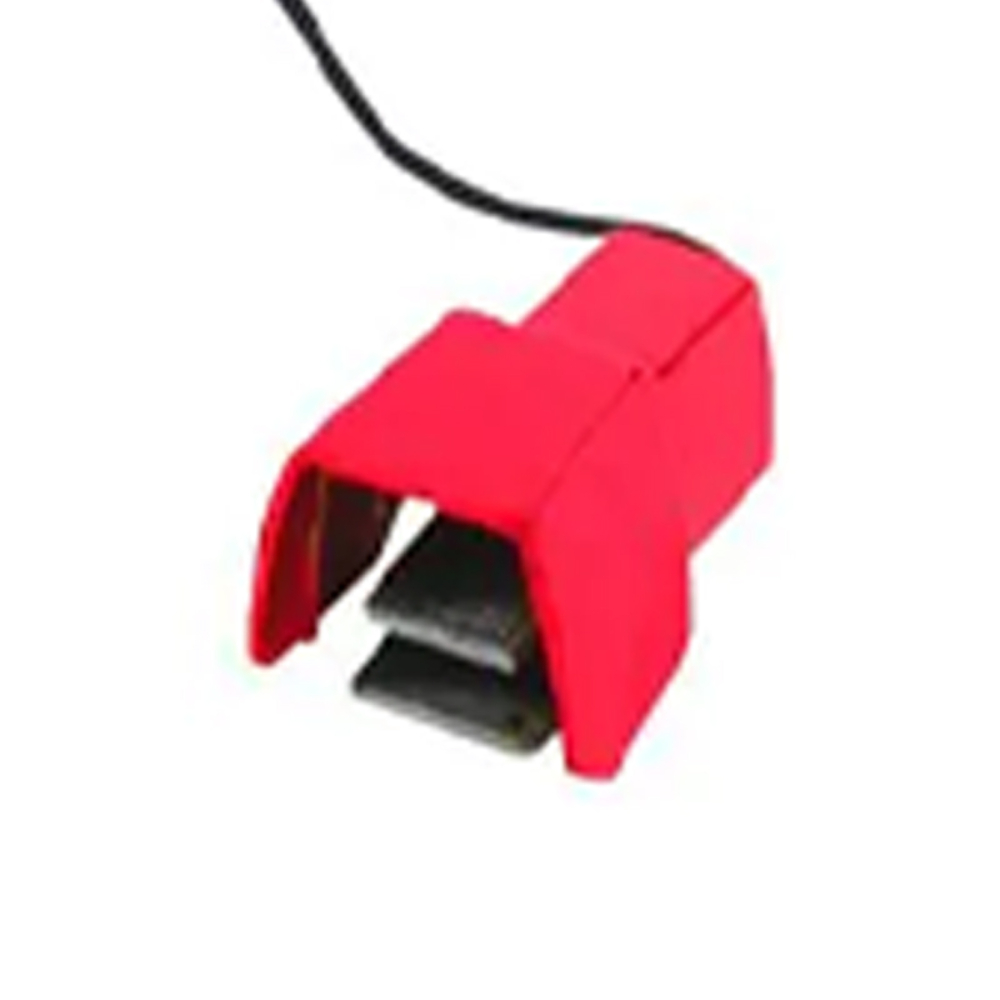

La sécurité est assurée par une pédale qui contrôle le fonctionnement et stoppe instantanément la rotation.
Un stabilisateur réglable pour gros diamètres évite que le tube glisse.
Le support à rouleaux, équipé de 4 molettes et de 2 guides latéraux en acier trempé avec système de blocage rapide, permet de travailler sur des tubes jusqu’au diamètre 12".
La capacité de rainurage couvre des tubes acier avec une épaisseur de paroi de 3,5 à 10 mm et des tubes inox de 1,6 à 6,5 mm.
Pour le rainurage des tubes inox, il est recommandé d’utiliser les rouleaux inférieurs spécifiques en option.
Les dimensions de la machine sur pieds sont de 770 x 550 x 1400 mm pour un poids de 129 kg.
La machine est livrée complète avec 4 pieds pour le châssis, une pédale de sécurité, un stabilisateur pour gros diamètres, un support à rouleaux, un mètre ruban de contrôle du rainurage, trois rouleaux inférieurs pour tubes acier (2" – 2 ½", 3" – 6", 8" – 12"), deux rouleaux supérieurs pour tubes acier et inox (2" – 6", 8" – 12") ainsi qu’un jeu d’outils d’installation.
Le fonctionnement repose sur un vérin hydraulique piloté par une poignée de pompe, permettant un moletage progressif et contrôlé.
Le rouleau supérieur est repoussé contre le tube, qui tourne sur lui-même, pour réaliser la rainure.
Les tubes doivent être préparés avec des extrémités coupées à angle droit et des soudures rectifiées sur au moins 55 mm à partir de l’extrémité.
Le tube est maintenu à l’aide d’un support positionné à 3/4 de sa longueur depuis la machine.
Le réglage de la profondeur de rainurage se fait précisément grâce à un système d’écrou et contre-écrou, avec une échelle graduée en 0,1 mm.
Un stabilisateur de tube est conseillé pour les tubes de plus de 165 mm afin d’éviter vibrations et balancements brusques, assurant ainsi une rainure régulière et une meilleure stabilité de la machine.
Le remplacement des jeux de rouleaux s’effectue facilement : les rouleaux supérieurs et inférieurs sont interchangeables selon le diamètre du tube à rainurer.
Le positionnement précis entre rouleau supérieur et inférieur est ajustable pour garantir la qualité de la rainure.
La machine respecte des normes strictes de sécurité et doit être utilisée avec des vêtements adaptés et dans un environnement sécurisé.
Le manuel d’utilisation détaille les consignes de sécurité, les procédures de maintenance et les diagnostics en cas de dysfonctionnement.
L’entretien régulier inclut la vérification et le remplacement de l’huile hydraulique, la lubrification des pièces mobiles ainsi que le contrôle des composants.
Cette rainureuse est destinée à un usage professionnel, garantissant un travail précis, sûr et efficace.
Rainureuse électro-hydraulique GR2-12 conçue pour la réalisation par moletage à froid de rainures sur tubes standard en acier et à parois minces, avec un diamètre de 2" à 12" (60 à 325 mm). Elle est adaptée à l'installation des systèmes de conduites, d'arrosage, ainsi qu'aux grandes installations de chauffage et industrielles, utilisable aussi bien sur chantiers qu'en atelier.
Caractéristiques principales :
- Moteur puissant 240 V, 50/60 Hz, 1500 W, 23 tours/min, silencieux.
- Châssis robuste assemblé sur 4 pieds, permettant un travail à hauteur d’homme en toute sécurité.
- Pompe hydraulique robuste avec poignée de commande ergonomique.
- Pression maximale : 8000 kg.
- Soupape de pression pour un changement rapide du tube.
- Compartiment inférieur pour ranger les jeux de rouleaux.
- Rouleaux à rainurer spécialement conçus et trempés pour une usure minimale, avec surface antidérapante pour un meilleur entraînement du tube.
- Réglage précis de la profondeur des rainures grâce à un système écrou/contre-écrou, idéal pour les travaux répétitifs.
- Pédale de sécurité pour contrôler le fonctionnement et stopper instantanément la rotation.
- Stabilisateur réglable pour gros diamètres afin d’éviter que le tube glisse.
- Support à rouleaux pour tubes jusqu’à Ø 12", équipé de 4 molettes et 2 guides latéraux en acier trempé avec système de blocage rapide.
Capacités et compatibilités :
- Pour tubes acier ou inox Ø 2" – 12" (60 – 325 mm).
- Épaisseur des parois : 3,5 – 10 mm pour l’acier, 1,6 – 6,5 mm pour l’inox.
- Pour le rainurage des tubes inox, il est conseillé d’utiliser les rouleaux inférieurs spécifiques en option.
Livré avec :
- 4 pieds pour châssis.
- Pédale de sécurité.
- Stabilisateur gros diamètres.
- Support à rouleaux (réf. 162615).
- Mètre ruban de contrôle du rainurage.
- 3 rouleaux inférieurs pour tube acier (2" – 2 ½" ; 3" – 6" ; 8" – 12").
- 2 rouleaux supérieurs pour tube acier et inox (2" – 6" ; 8" – 12").
- Jeu d’outils d’installation.
Dimensions et poids :
- Poids de la machine seule : 129 kg.
- Dimensions sur pieds : 770 x 550 x 1400 mm.
Avantages produit :
- Réalisation rapide et précise des rainures grâce au vérin hydraulique et au réglage fin de profondeur.
- Construction compacte et stable, adaptée à un usage en atelier ou sur chantier.
- Sécurité renforcée avec pédale de contrôle.
- Rouleaux durcis pour une longue durée de vie et un entraînement efficace du tube.
Références complémentaires disponibles pour rouleaux spécifiques acier et inox, ainsi que pour le support de tube, permettant une adaptation optimale selon les besoins.
Caractéristiques principales :
- Moteur puissant 240 V, 50/60 Hz, 1500 W, 23 tours/min, silencieux.
- Châssis robuste assemblé sur 4 pieds, permettant un travail à hauteur d’homme en toute sécurité.
- Pompe hydraulique robuste avec poignée de commande ergonomique.
- Pression maximale : 8000 kg.
- Soupape de pression pour un changement rapide du tube.
- Compartiment inférieur pour ranger les jeux de rouleaux.
- Rouleaux à rainurer spécialement conçus et trempés pour une usure minimale, avec surface antidérapante pour un meilleur entraînement du tube.
- Réglage précis de la profondeur des rainures grâce à un système écrou/contre-écrou, idéal pour les travaux répétitifs.
- Pédale de sécurité pour contrôler le fonctionnement et stopper instantanément la rotation.
- Stabilisateur réglable pour gros diamètres afin d’éviter que le tube glisse.
- Support à rouleaux pour tubes jusqu’à Ø 12", équipé de 4 molettes et 2 guides latéraux en acier trempé avec système de blocage rapide.
Capacités et compatibilités :
- Pour tubes acier ou inox Ø 2" – 12" (60 – 325 mm).
- Épaisseur des parois : 3,5 – 10 mm pour l’acier, 1,6 – 6,5 mm pour l’inox.
- Pour le rainurage des tubes inox, il est conseillé d’utiliser les rouleaux inférieurs spécifiques en option.
Livré avec :
- 4 pieds pour châssis.
- Pédale de sécurité.
- Stabilisateur gros diamètres.
- Support à rouleaux (réf. 162615).
- Mètre ruban de contrôle du rainurage.
- 3 rouleaux inférieurs pour tube acier (2" – 2 ½" ; 3" – 6" ; 8" – 12").
- 2 rouleaux supérieurs pour tube acier et inox (2" – 6" ; 8" – 12").
- Jeu d’outils d’installation.
Dimensions et poids :
- Poids de la machine seule : 129 kg.
- Dimensions sur pieds : 770 x 550 x 1400 mm.
Avantages produit :
- Réalisation rapide et précise des rainures grâce au vérin hydraulique et au réglage fin de profondeur.
- Construction compacte et stable, adaptée à un usage en atelier ou sur chantier.
- Sécurité renforcée avec pédale de contrôle.
- Rouleaux durcis pour une longue durée de vie et un entraînement efficace du tube.
Références complémentaires disponibles pour rouleaux spécifiques acier et inox, ainsi que pour le support de tube, permettant une adaptation optimale selon les besoins.
Description : Machine à rainurer GR2-12
Capacité " : 2 - 12
kg : 170,000
La machine s’utilise en positionnant le tube à rainurer sur un support fixé à 3/4 de sa longueur depuis la machine. Le tube doit être maintenu horizontalement et ses extrémités coupées à angle droit, avec les soudures rectifiées sur une longueur d’au moins 55 mm. Le rouleau inférieur supporte le tube tandis que le rouleau supérieur est repoussé contre celui-ci par un vérin hydraulique commandé par une poignée de pompe.
La profondeur de la rainure se règle précisément à l’aide d’un système d’écrou/contre-écrou, gradué au 1/10e de millimètre, permettant d’ajuster finement la pression du rouleau supérieur sur le tube. Une rainure test doit être effectuée à chaque mise en service ou changement de diamètre de tube.
Le tube est mis en rotation sur lui-même pendant que le rouleau supérieur, poussé par le vérin hydraulique, réalise la rainure par moletage à froid. Le pompage doit être progressif, en laissant tourner le tube plusieurs fois à chaque opération de pompage. Lorsque la profondeur réglée est atteinte, le pompage s’arrête mais le tube continue de tourner pour parfaire la rainure.
Un stabilisateur de tube est utilisé pour les tubes de diamètre supérieur à 165 mm afin d’éviter les vibrations et balancements brusques, garantissant une rainure régulière et une meilleure stabilité de la machine.
Le remplacement des jeux de rouleaux supérieurs et inférieurs s’effectue facilement en dévissant les éléments concernés, en choisissant les rouleaux adaptés au diamètre du tube, puis en ajustant leur positionnement pour garantir la qualité de la rainure.
En cas de dysfonctionnement, plusieurs causes possibles sont identifiées : mauvais choix ou usure des rouleaux, tube mal préparé ou mal positionné, insuffisance ou contamination de l’huile hydraulique, défauts dans le réglage ou la pression du vérin. Les solutions consistent à vérifier et ajuster la préparation du tube, remplacer ou nettoyer les rouleaux, ajuster les supports et la profondeur, et contrôler l’état et le niveau d’huile hydraulique.
Le résultat attendu est une rainure circulaire régulière et précise, adaptée aux tubes en acier ou inox de diamètre 2" à 12" (60 à 325 mm) et d’épaisseur conforme, permettant l’assemblage par manchons circulaires.
La profondeur de la rainure se règle précisément à l’aide d’un système d’écrou/contre-écrou, gradué au 1/10e de millimètre, permettant d’ajuster finement la pression du rouleau supérieur sur le tube. Une rainure test doit être effectuée à chaque mise en service ou changement de diamètre de tube.
Le tube est mis en rotation sur lui-même pendant que le rouleau supérieur, poussé par le vérin hydraulique, réalise la rainure par moletage à froid. Le pompage doit être progressif, en laissant tourner le tube plusieurs fois à chaque opération de pompage. Lorsque la profondeur réglée est atteinte, le pompage s’arrête mais le tube continue de tourner pour parfaire la rainure.
Un stabilisateur de tube est utilisé pour les tubes de diamètre supérieur à 165 mm afin d’éviter les vibrations et balancements brusques, garantissant une rainure régulière et une meilleure stabilité de la machine.
Le remplacement des jeux de rouleaux supérieurs et inférieurs s’effectue facilement en dévissant les éléments concernés, en choisissant les rouleaux adaptés au diamètre du tube, puis en ajustant leur positionnement pour garantir la qualité de la rainure.
En cas de dysfonctionnement, plusieurs causes possibles sont identifiées : mauvais choix ou usure des rouleaux, tube mal préparé ou mal positionné, insuffisance ou contamination de l’huile hydraulique, défauts dans le réglage ou la pression du vérin. Les solutions consistent à vérifier et ajuster la préparation du tube, remplacer ou nettoyer les rouleaux, ajuster les supports et la profondeur, et contrôler l’état et le niveau d’huile hydraulique.
Le résultat attendu est une rainure circulaire régulière et précise, adaptée aux tubes en acier ou inox de diamètre 2" à 12" (60 à 325 mm) et d’épaisseur conforme, permettant l’assemblage par manchons circulaires.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quelle est la plage de diamètres des tubes compatibles avec la rainureuse GR2-12 ?
La rainureuse GR2-12 est conçue pour réaliser des rainures sur des tubes en acier ou inox dont le diamètre varie de 2" à 12" (60 à 325 mm). Elle accepte des épaisseurs de paroi de 3,5 à 10 mm pour l'acier et de 1,6 à 6,5 mm pour l'inox.
Comment se règle la profondeur des rainures avec cette machine ?
Le réglage de la profondeur des rainures s’effectue précisément grâce à un système écrou/contre-écrou. Ce dispositif est particulièrement adapté aux travaux répétitifs, garantissant une constance dans la profondeur des rainures.
Quels dispositifs de sécurité intègre la machine pour le travail sur chantier ?
La machine est équipée d’une pédale de sécurité qui contrôle le fonctionnement et permet de stopper instantanément la rotation. Son châssis est monté sur 4 pieds pour un travail stable à hauteur d’homme, assurant une sécurité renforcée lors de son utilisation.
Quels accessoires sont fournis avec la rainureuse pour assurer sa polyvalence ?
Le produit est livré avec un support à rouleaux pour tubes jusqu’à 12", un stabilisateur réglable pour gros diamètres, une pédale de sécurité, un mètre ruban de contrôle du rainurage, ainsi que plusieurs jeux de rouleaux inférieurs et supérieurs adaptés aux tubes acier et inox.
Comment la machine assure-t-elle un entraînement efficace et une usure minimale des rouleaux ?
Les rouleaux à rainurer sont spécialement conçus et trempés pour limiter l’usure. Leur surface antidérapante garantit un meilleur entraînement du tube, ce qui contribue à la précision et à la durabilité du travail réalisé.
