Rainureuse murale 230V 2.3KW Ø180 mm - DIAM INDUSTRIES - EMF180.2
Référence : D002EMF1802
Découvrez Rainureuse murale 230V 2.3KW Ø180 mm - DIAM INDUSTRIES - EMF180.2 disponible à l'achat
- Puissance de 2 300 W pour un travail efficace
- Profondeur et largeur de rainurage jusqu’à 60 mm
- Démarrage électronique progressif pour un meilleur contrôle
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents

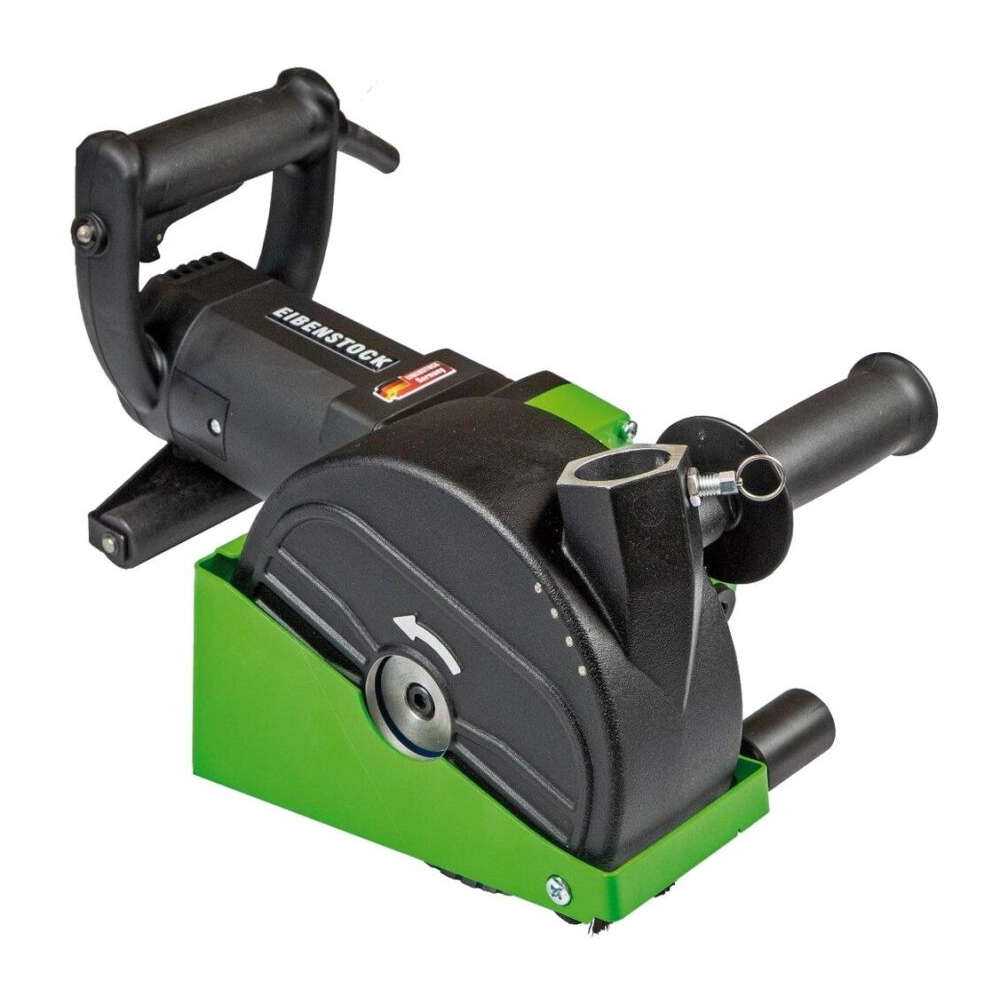

La rainureuse murale EMF180.2 de DIAM INDUSTRIES, conçue pour un usage professionnel, permet de réaliser facilement des saignées dans le béton et la brique pour le passage de tuyaux et autres câbles électriques. Son moteur électrique de 2 300 W fonctionne sous 230 V et offre une vitesse de rotation de 2 200 tr/min, garantissant des performances optimales même sur les matériaux les plus durs. Compacte et équilibrée, cette machine légère de 8,7 kg combine un design ergonomique avec un démarrage électronique progressif pour un contrôle précis dès le début de l’opération.
Le carter de protection protège contre la poussière et les débris, tandis que le capot d’aspiration en acier inoxydable facilite le maintien d’un environnement de travail propre. Le système de blocage rapide permet de changer les disques sans effort, et les six entretoises fournies assurent un montage précis pour différents types de rainurage. Cette rainureuse s’adapte parfaitement aux TRB pour des coupes nettes et rapides dans le béton, offrant une profondeur maximale de 60 mm et une largeur de rainurage allant jusqu’à 60 mm. Livrée dans un coffre de transport pratique, elle comprend tous les accessoires nécessaires à une utilisation immédiate sur chantier et convient particulièrement aux électriciens travaillant sur des installations nécessitant des saignées précises.
Cette rainureuse légère (8,7 kg) et ergonomique présente des dimensions de 410 x 210 x 220 mm. Elle est équipée d’un carter de protection contre les poussières et les débris, ainsi que d’un capot d’aspiration en acier inoxydable qui permet de maintenir un environnement de travail propre. Le système de blocage rapide facilite le changement des disques.
La machine utilise des disques de 180 mm de diamètre avec un alésage de 22,23 mm. Elle offre une profondeur maximale de rainurage de 60 mm et une largeur de travail également de 60 mm, réglable par palier d’1 mm sans outil complémentaire. Le réglage de la profondeur de coupe s’effectue rapidement et confortablement, sans outil.

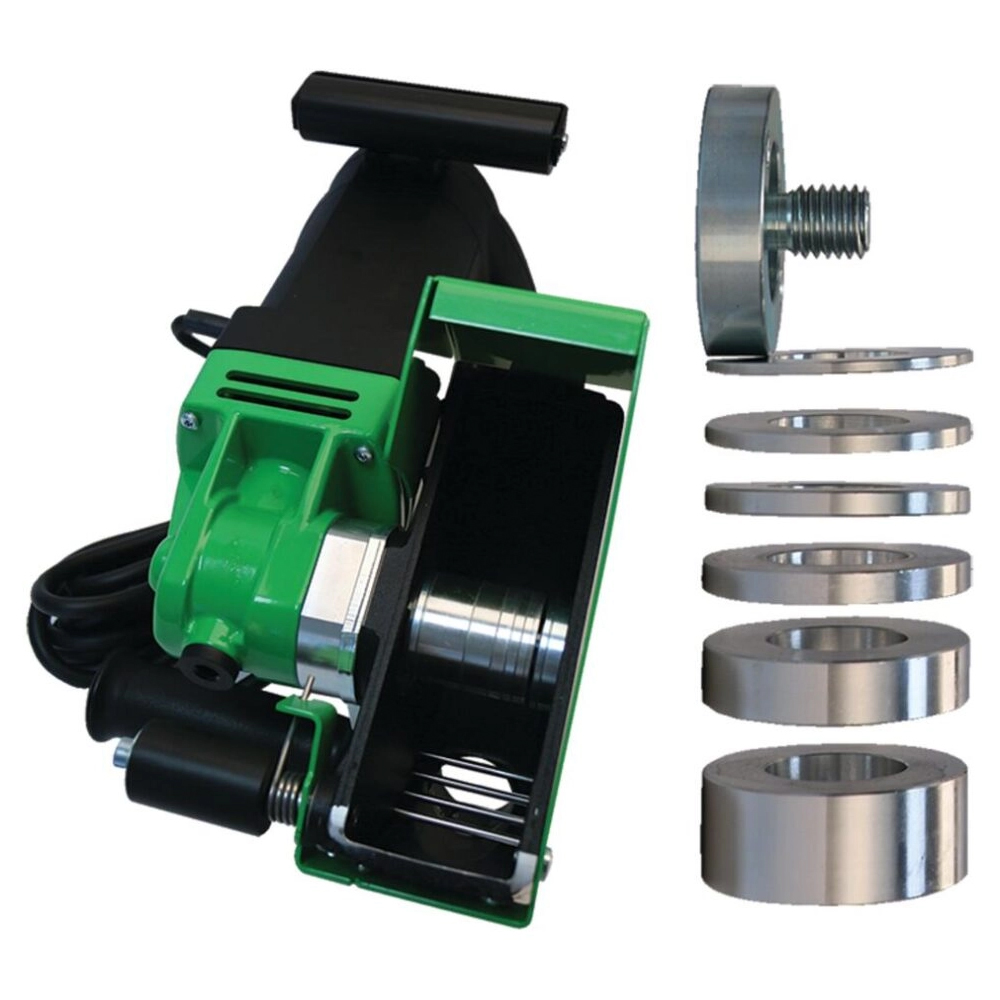

Le coffret de livraison comprend la rainureuse, un kit de six entretoises (épaisseurs 2, 3, 4, 5, 10 et 17 mm) pour le montage de deux disques, ainsi qu’une clé de montage/démontage. En option, il est possible de monter 3 ou 4 disques simultanément grâce à des kits entretoises spécifiques, ce qui évite l’usage d’un perforateur ou d’un burin. La rainureuse s’adapte parfaitement aux outils diamantés TRB, garantissant des coupes nettes et rapides dans le béton.
Les avantages principaux de cette rainureuse sont :
- Machine légère, compacte et équilibrée avec un design ergonomique
- Démarrage électronique progressif pour un contrôle précis
- Carter de protection contre les poussières et débris

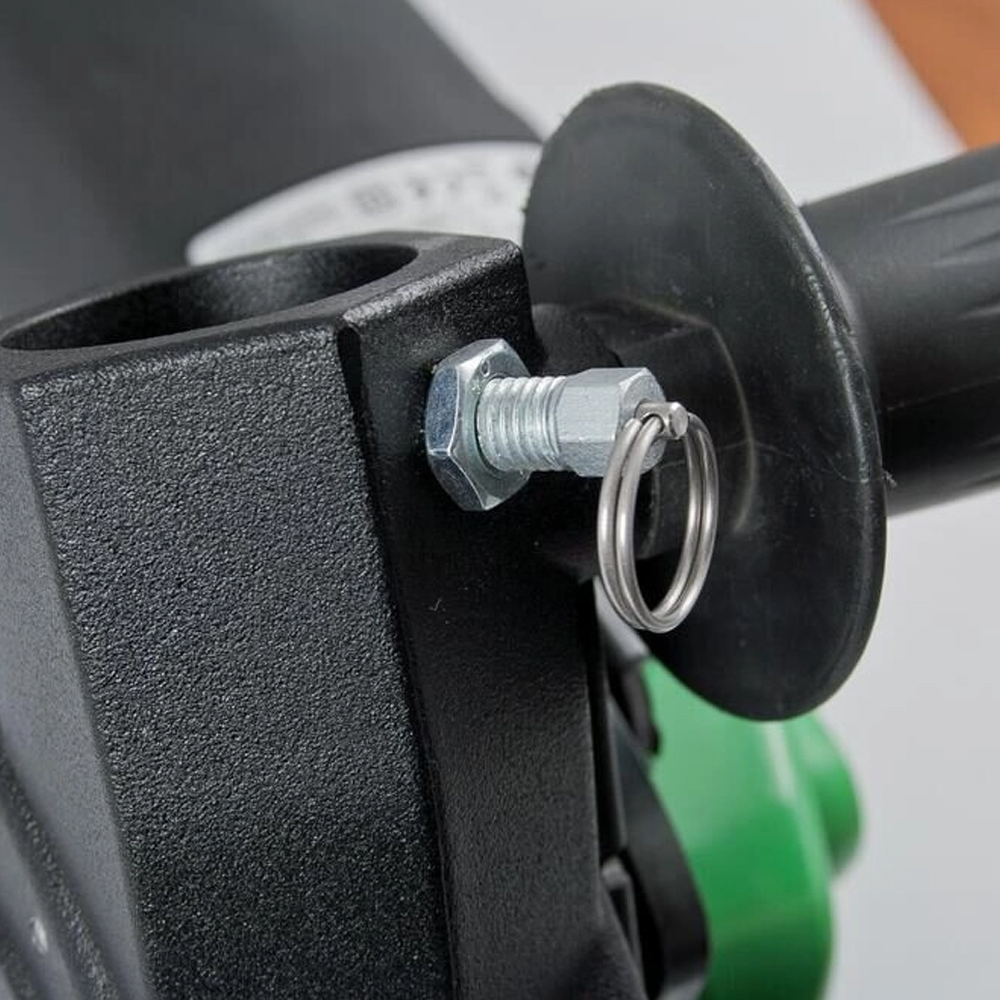

- Capot d’aspiration en acier inoxydable avec blocage du flexible pour éviter tout dégagement accidentel
- Système de blocage rapide pour un changement d’outil facile et rapide
- Réglage de la profondeur et de la largeur de rainure sans outil complémentaire
Cette rainureuse est particulièrement adaptée aux électriciens travaillant sur des installations nécessitant des saignées précises dans les murs en béton et brique. Elle est livrée dans un coffre de transport pratique, prête à être utilisée sur chantier.
En option, DIAM INDUSTRIES propose également des aspirateurs eau et poussières adaptés (modèles ASP-E16, ASP-E35L et ASP-E35M) ainsi qu’une rallonge monophasée SP0502 pour faciliter le travail sur site.
La rainureuse EMF180.2 est fabriquée en Europe et répond aux exigences professionnelles en matière de robustesse, performance et sécurité.
- Type : Rainureuse murale électrique
- Modèle : EMF180.2 DIAM INDUSTRIES
- Usage : Saignées dans béton et brique pour passages de tuyaux et câbles électriques
- Tension : 230 V
- Puissance : 2 300 W
- Vitesse de rotation : 2 200 tr/min
- Diamètre des disques : 180 mm
- Alésage : 22,23 mm
- Profondeur de rainurage maximale : 60 mm
- Largeur de rainurage maximale : 60 mm
- Dimensions (L x l x h) : 410 x 210 x 220 mm
- Type de travail : À sec
- Matériaux compatibles : Béton, brique
- Accessoires inclus : Coffre de transport, 6 entretoises (2/3/4/5/10/17 mm), clé de montage/démontage
- Avantages : Démarrage électronique progressif, carter de protection, capot d’aspiration en acier inoxydable, système de blocage rapide pour changement d’outil

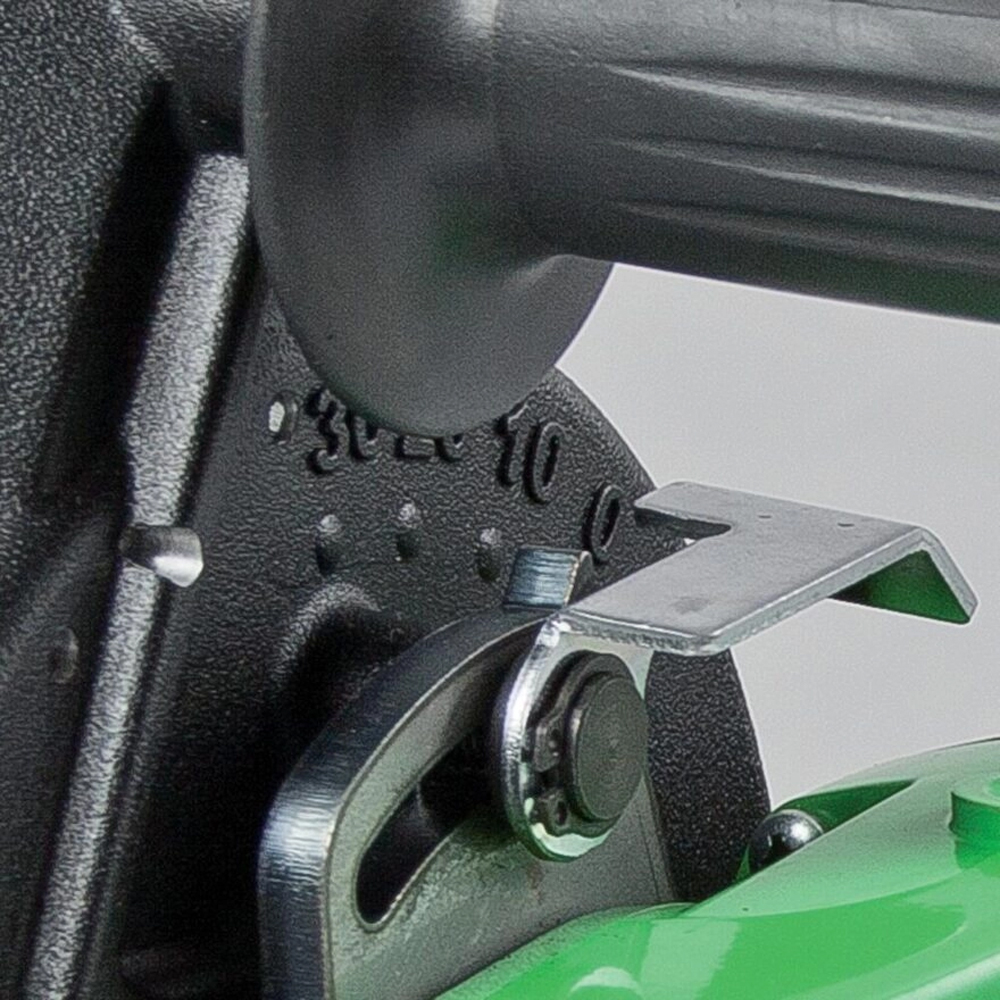

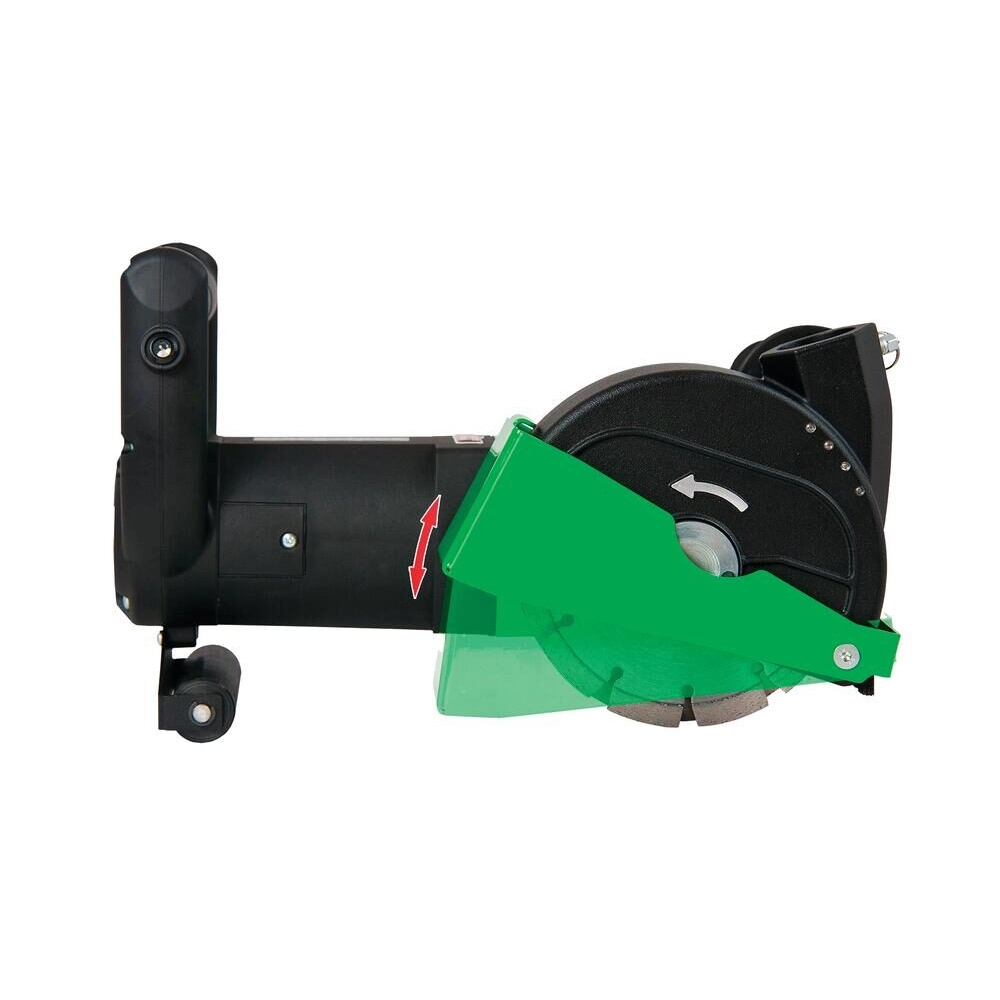

La rainureuse fonctionne en mode de coupe en remontée (coupe en poussée) pour éviter qu’elle ne soit expulsée de manière incontrôlée hors de la saignée. La profondeur de coupe se règle rapidement et confortablement sans outil, en ouvrant le levier de serrage rapide, puis en tournant le capot d’aspiration pour sélectionner la profondeur souhaitée. Il est conseillé de régler la profondeur environ 3 mm plus profonde que la profondeur finale désirée pour compenser l’éclatement du matériau lors du retrait du pont restant.
La largeur de rainure est ajustable par le montage de différentes entretoises fournies, permettant de monter deux disques avec des espaces variables. Il est possible, en option, de monter 3 ou 4 disques simultanément grâce à des kits entretoises spécifiques, ce qui évite d’avoir recours à un perforateur ou un burin.
En cas de matériaux particulièrement durs, notamment du béton avec un fort contenu de gravier, si un cercle de flammes apparaît autour du disque diamant, cela indique une surchauffe. Il faut alors interrompre la coupe et laisser les disques refroidir en faisant tourner la machine à vide pendant un court instant.
La rainureuse est livrée prête à l’emploi dans un coffre de transport avec les accessoires nécessaires au montage des disques et à leur changement rapide grâce au système de blocage rapide. Elle est utilisée principalement par des électriciens sur chantier et doit être associée à un aspirateur adapté pour évacuer les poussières générées lors du rainurage.
En cas de fonctionnement non conforme, notamment si la machine s’arrête ou si la diode de surcharge s’allume, il faut réduire la pression exercée sur l’outil. La machine dispose d’une protection thermique qui arrête automatiquement le moteur en cas de surchauffe prolongée, et elle redémarre seulement après refroidissement.
Le résultat attendu est une saignée nette et précise dans les matériaux minéraux, avec une profondeur maximale de 60 mm et une largeur ajustable jusqu’à 60 mm, facilitant la pose des conduits et câbles électriques. Le travail s’effectue sans eau, en mode sec, avec un contrôle précis du démarrage grâce au démarrage électronique progressif.
DIAM INDUSTRIE
ZI HIGH TECH1 RUE ALBERT CALMETTE
67610 - LA WANTZENAU
France
https://www.diamindustries.com/contact/
Questions produits
Quelles sont les caractéristiques techniques principales de la rainureuse murale EMF180.2 ?
La rainureuse EMF180.2 fonctionne sous tension 230 V avec une puissance de 2 300 W et une vitesse de rotation de 2 200 tr/min. Elle utilise des disques de 180 mm de diamètre avec un alésage de 22,23 mm. La profondeur et la largeur maximales de rainurage sont toutes deux de 60 mm, réglables sans outil. Elle pèse 8,7 kg et présente un design compact et ergonomique.
Comment s’effectue le réglage de la profondeur et de la largeur de rainurage ?
La profondeur de coupe se règle rapidement et confortablement sans outil, en ouvrant le levier de serrage rapide puis en tournant le capot d’aspiration pour sélectionner la profondeur souhaitée. La largeur de rainure est ajustable par le montage de différentes entretoises fournies, permettant de modifier l’écartement entre deux disques. Des kits entretoises optionnels permettent de monter 3 ou 4 disques simultanément.
Quels dispositifs assurent la sécurité et la protection de l’utilisateur ?
La machine est équipée d’un carter de protection contre les poussières et débris, ainsi que d’un capot d’aspiration en acier inoxydable avec blocage du flexible pour éviter tout dégagement accidentel. Elle dispose d’un démarrage électronique progressif pour un contrôle précis et d’un système de blocage rapide pour changer les disques facilement. Un système électronique et thermique protège le moteur en cas de surcharge, avec arrêt automatique en cas de surchauffe.
Comment la rainureuse est-elle utilisée sur chantier ?

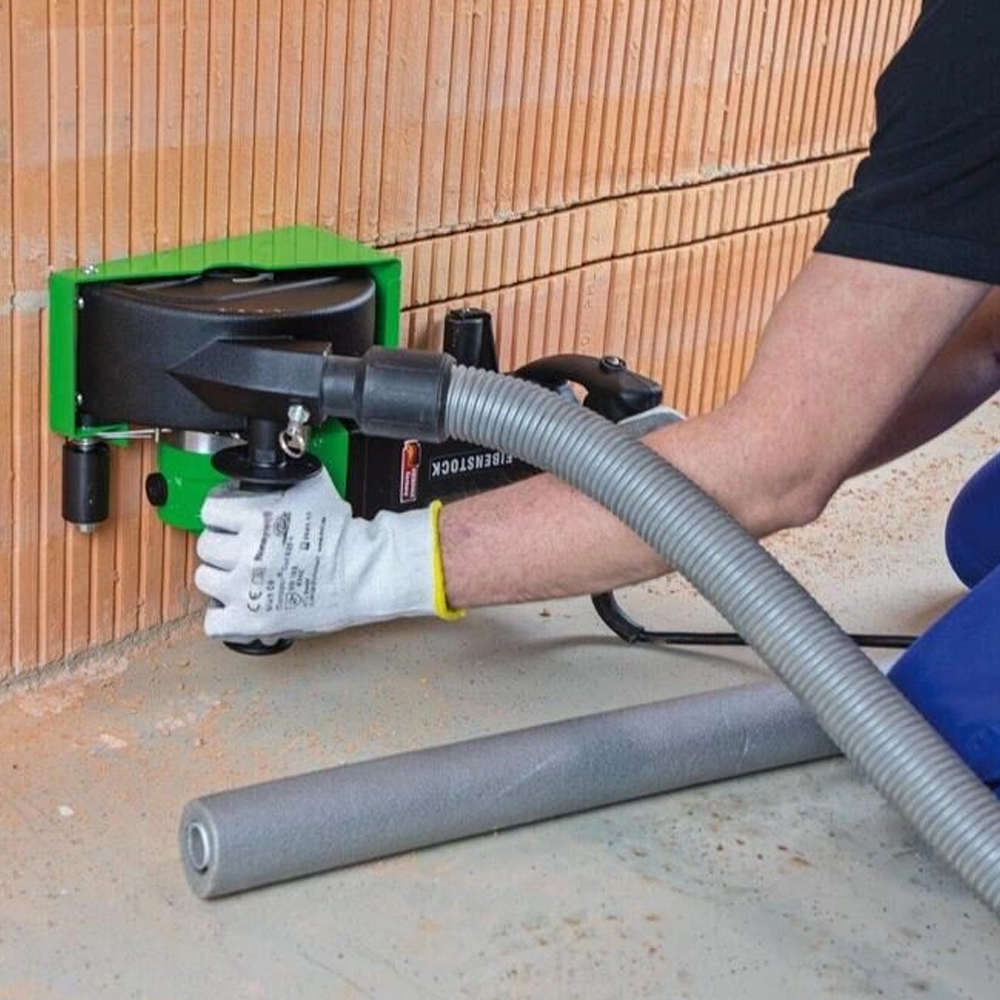

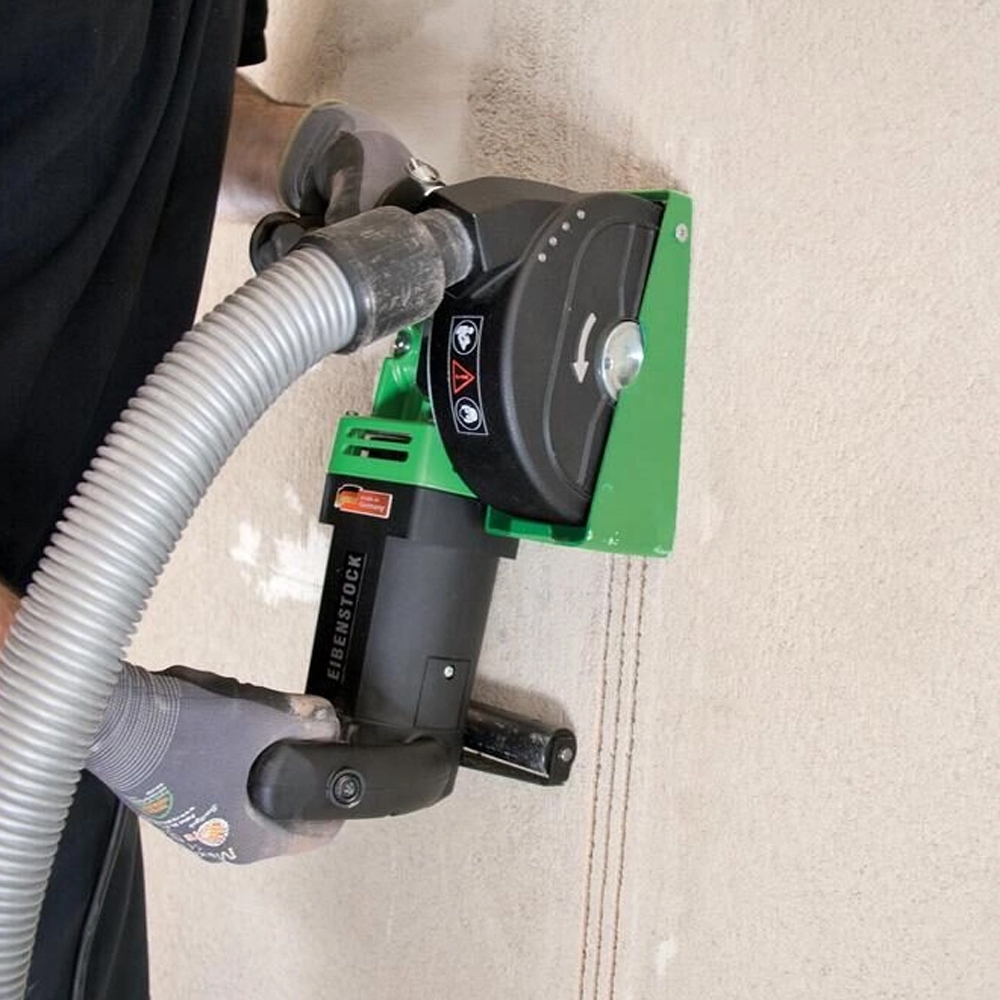

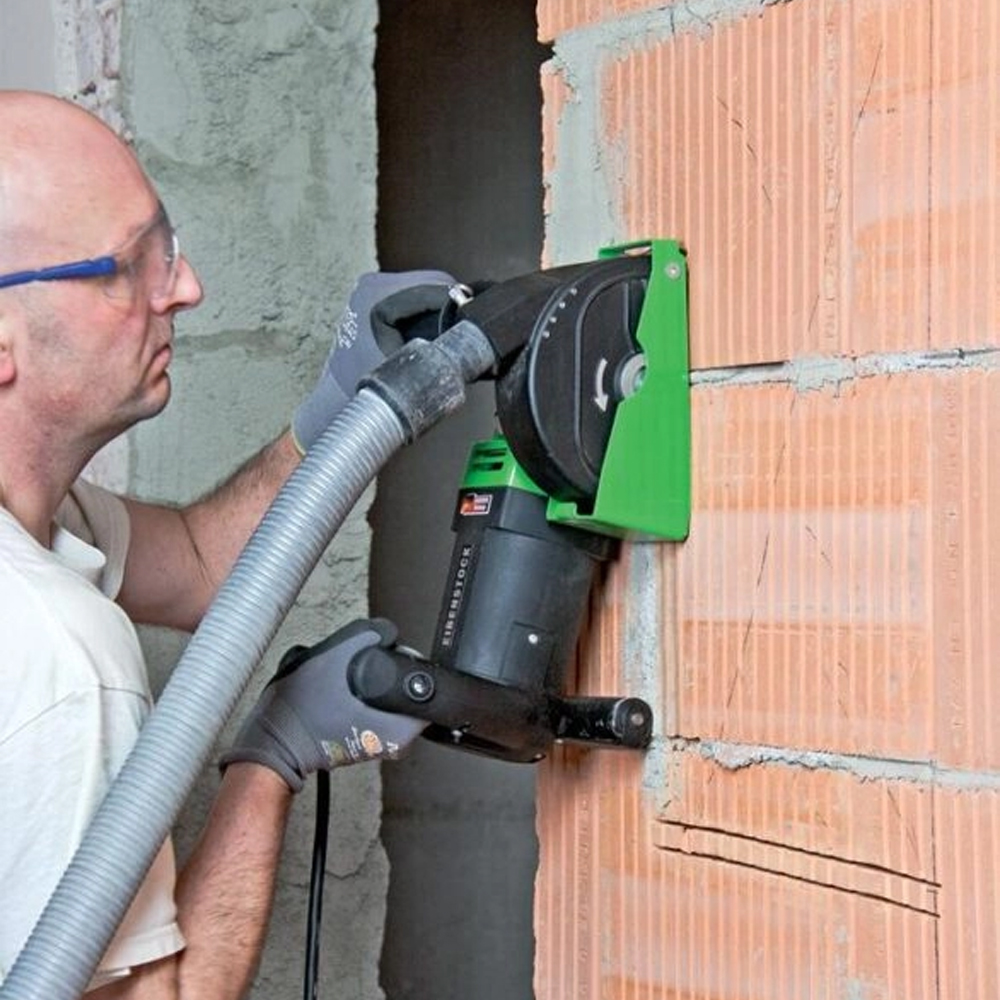

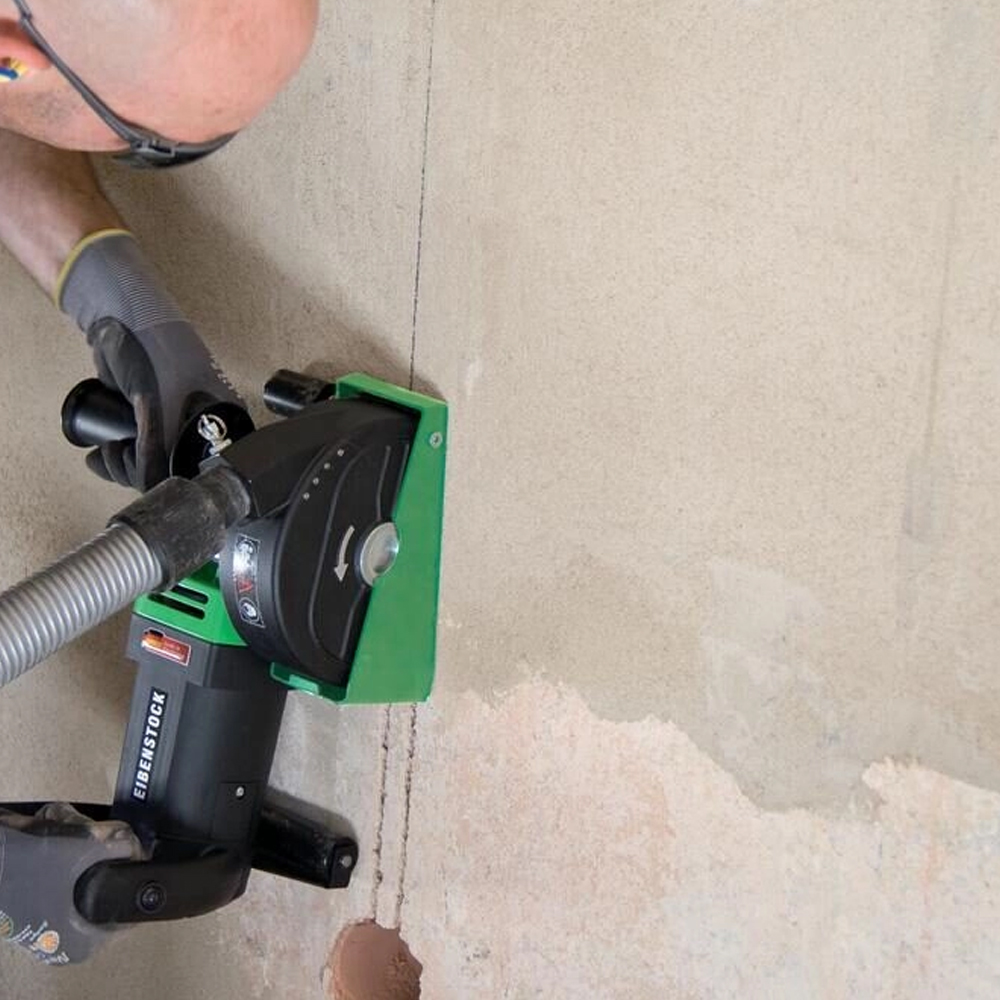

La rainureuse s’utilise en réalisant des saignées dans des murs en béton ou brique pour le passage de tuyaux et câbles électriques. L’opérateur positionne la machine avec la roue avant sur la surface, allume l’appareil et plonge lentement l’unité de coupe dans le matériau. La machine doit être guidée avec les deux poignées en exerçant une avance modérée adaptée au matériau. Le travail s’effectue en coupe en remontée (poussée) pour éviter un dégagement incontrôlé.
Quels sont les accessoires inclus et les options disponibles ?
La livraison comprend la rainureuse, un kit de six entretoises (2, 3, 4, 5, 10 et 17 mm) pour montage de deux disques, une clé de montage/démontage et un coffre de transport. En option, des kits entretoises pour montage de 3 ou 4 disques, des aspirateurs eau et poussières adaptés (modèles ASP-E16, ASP-E35L, ASP-E35M) ainsi qu’une rallonge monophasée sont proposés.
Quels sont les indicateurs d’une surchauffe ou d’une surcharge de la machine ?
En cas de matériaux très durs, notamment béton avec fort contenu de gravier, un cercle de flammes autour du disque indique une surchauffe. Il faut interrompre la coupe et laisser refroidir la machine en la faisant tourner à vide brièvement. Une diode rouge s’allume en cas de surcharge, invitant à réduire la pression. La machine s’arrête automatiquement en cas de surchauffe prolongée.
