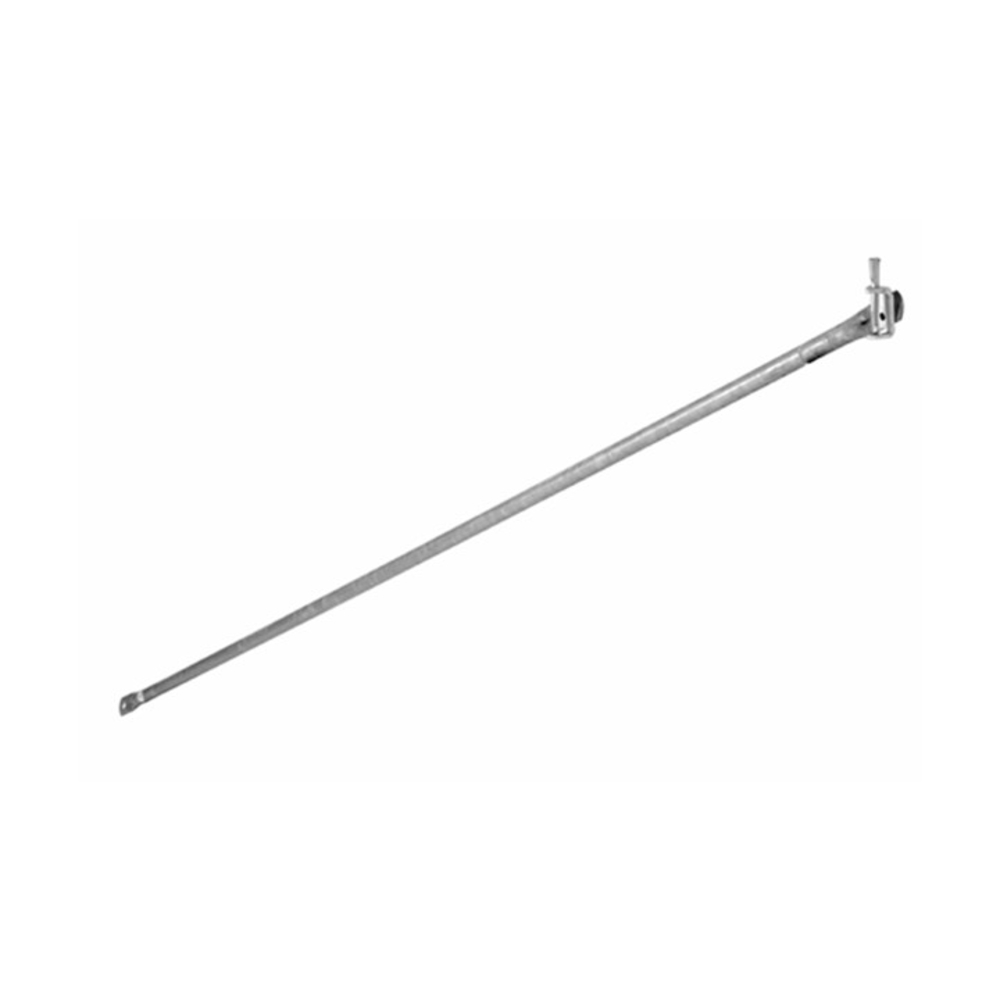

RCM15 Diagonale verticale indexée. maille 1.50 x 2.00m - TUBESCA COMABI - 04005008
Référence : T02504005008
Découvrez RCM15 Diagonale verticale indexée. maille 1.50 x 2.00m - TUBESCA COMABI - 04005008 disponible à l'achat
- Fabriquée en acier pour une durabilité optimale
- Traction et compression de +/- 300 daN
- Installation simple avec systèmes compatibles
- Maille de dimensions 1.50 x 2.00m
- Idéale pour des applications variées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
RCM15 Diagonale verticale indexée, maille 1.50 x 2.00m - TUBESCA COMABI.
Fabriquée en acier, cette diagonale offre une traction et compression de +/- 300 daN.
Compatible avec les systèmes R200 Progress, R200 Record, et M368 pour une installation simple et efficace.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
Le principe d’utilisation repose sur la fixation de la diagonale à partir des nœuds rigides (M368) ou des cadres rigides en H (R200 Progress / Record). La diagonale s’insère dans les douilles des montants ou cadres et est bloquée par clavetage ou verrouillage, garantissant la reprise des charges et la stabilité des porte-à-faux.
L’usage s’effectue lors du montage d’échafaudages sur des chantiers variés, notamment pour des travaux de maçonnerie, charpente, couverture ou monuments historiques, dans des configurations standards ou complexes. La diagonale est compatible avec les systèmes mentionnés, facilitant son intégration dans l’échafaudage.
En cas de montage, il est important de respecter les configurations prévues dans la notice de montage et d’utiliser les diagonales adaptées au système (RCM ou DV selon le cadre). Le montage doit se faire selon les prescriptions du fabricant, avec un blocage assuré entre les douilles et les étriers des éléments.
Le résultat attendu est un contreventement sûr et efficace qui assure la stabilité de l’échafaudage, notamment en reprise de charge pour les porte-à-faux, permettant ainsi un usage conforme aux normes et réglementations en vigueur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la fonction principale de la diagonale verticale indexée RCM15 dans un échafaudage ?
La diagonale verticale indexée RCM15 assure un contreventement efficace par traction et compression (+/- 300 daN) dans les échafaudages compatibles avec les systèmes R200 Progress, R200 Record et M368. Elle contribue à la stabilité globale de la structure, notamment en reprise des charges sur les porte-à-faux.
Comment s’effectue l’installation de la diagonale RCM15 sur les systèmes compatibles ?
La diagonale s’insère dans les douilles des montants ou cadres rigides et est bloquée par clavetage ou verrouillage. Ce blocage garantit la reprise des charges et la stabilité des porte-à-faux. Le montage doit respecter les prescriptions du fabricant et la notice de montage associée.
Quels sont les systèmes d’échafaudage compatibles avec la diagonale RCM15 ?
La diagonale RCM15 est compatible avec les systèmes multidirectionnels M368, ainsi qu’avec les cadres rigides en H des systèmes R200 Progress et R200 Record. Cette compatibilité facilite son intégration et son utilisation sur des chantiers variés.
Dans quels contextes professionnels la diagonale RCM15 est-elle particulièrement adaptée ?
Elle est adaptée aux travaux nécessitant un montage d’échafaudages stables, notamment en maçonnerie, charpente, couverture, et restauration de monuments historiques. Elle convient aussi aux configurations standards ou complexes sur chantier.
Quelles normes et réglementations encadrent l’utilisation de cette diagonale dans les échafaudages ?
L’utilisation doit se conformer au décret du 1er septembre 2004, à la circulaire du 27 juin 2005, et à la recommandation R408 du 10 juin 2005, qui imposent notamment une formation adéquate des intervenants, la conformité aux notices de montage, et la garantie de stabilité de l’échafaudage. La marque NF, attestant la conformité aux normes NF EN 12810 et NF EN 12811, s’applique aux échafaudages utilisant cette diagonale.
