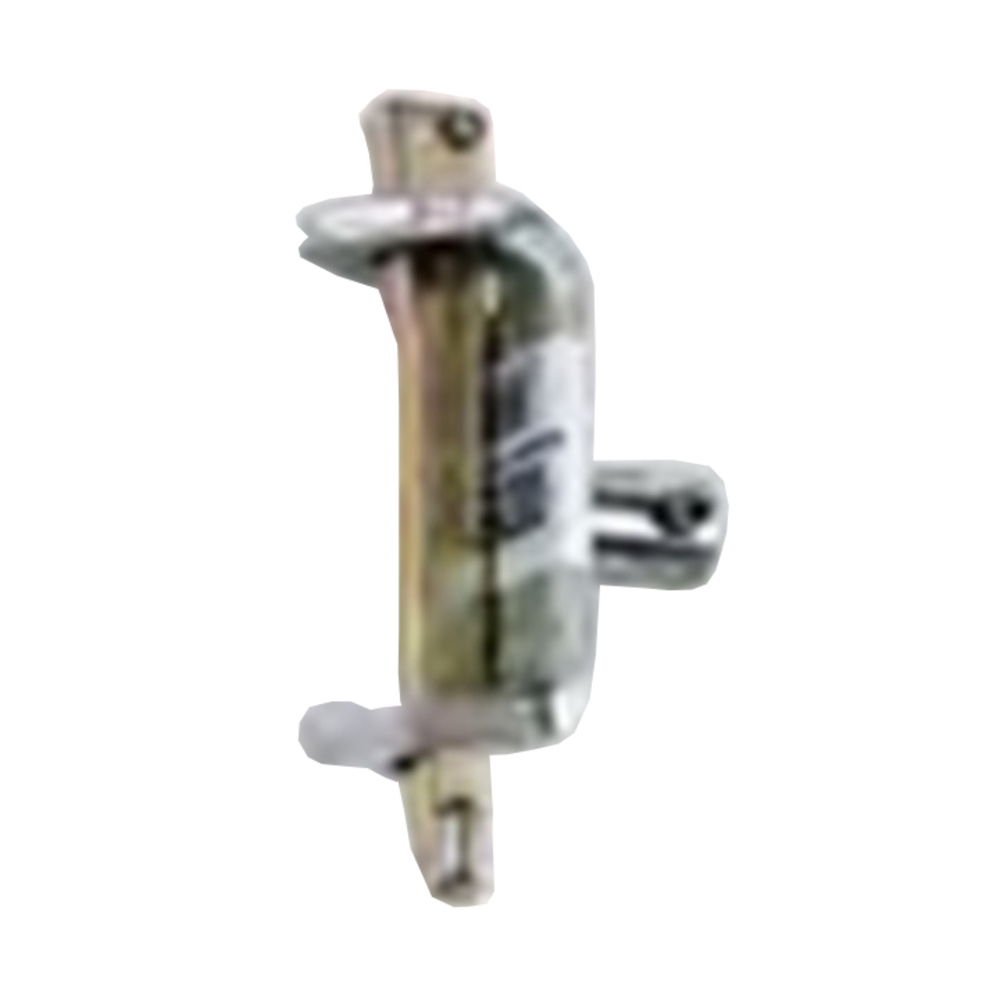

RCM180 Etrier à pion pour débuter la file de diagonales indexées - TUBESCA COMABI - 00015104
Référence : T02500015104
Découvrez RCM180 Etrier à pion pour débuter la file de diagonales indexées - TUBESCA COMABI - 00015104 disponible à l'achat
- Installation simple et efficace pour diverses travées
- Capacité de traction/compression de +/- 300 daN
- Fabriqué en acier pour une durabilité optimale
- Compatible avec plusieurs systèmes de construction
- Idéal pour débuter la file de diagonales indexées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
RCM180 Etrier à pion pour débuter la file de diagonales indexées - TUBESCA COMABI.
Fabriqué en acier, cet étrier assure une installation simple et efficace pour des travées de 1,50 à 3,00 m avec une capacité de traction/compression de +/- 300 daN.
Compatible R200 Progress : Oui
Compatible R200 Record : Oui
Compatible M368 : Oui
Matériau : Acier
Le produit s’utilise dans le cadre du montage d’échafaudages avec travées comprises entre 1,50 m et 3,00 m. Il s’intègre dans le système de contreventement via les diagonales indexées, assurant la reprise des efforts en traction ou compression.
L’utilisation repose sur le principe de fixation par clavetage entre les douilles des montants et les étriers des différents éléments, assurant une fixation perpendiculaire et un blocage sécurisé. L’étrier à pion est positionné sur le nœud multidirectionnel M368 ou sur les cadres R200, permettant ainsi de débuter la file de diagonales indexées nécessaires au contreventement.
Ce produit est destiné à être utilisé exclusivement dans les configurations conformes aux cas de montage usuels décrits dans la notice de montage M368 / R200, dans le respect des prescriptions de montage, d’utilisation et de stabilité des échafaudages. En cas d’écart par rapport aux montages standards, des plans d’exécution et notes de calculs sont requis.
Le résultat attendu est une installation simple et efficace du départ de la file de diagonales indexées, contribuant à la stabilité et la sécurité de l’échafaudage.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la fonction principale de l’étrier à pion RCM180 dans le montage d’échafaudages ?
L’étrier à pion RCM180 sert à débuter la file de diagonales indexées dans les systèmes d’échafaudages multidirectionnels M368 et cadres R200 PROGRESS / RECORD. Il permet de positionner et fixer solidement la première diagonale indexée sur le nœud ou cadre correspondant.
Quelles sont les capacités mécaniques de l’étrier RCM180 et pour quelles travées est-il adapté ?
Fabriqué en acier, l’étrier RCM180 supporte une capacité de traction et compression d’environ +/- 300 daN. Il est conçu pour des travées comprises entre 1,50 m et 3,00 m, assurant une reprise efficace des efforts sur les diagonales indexées.
Comment s’effectue la fixation de l’étrier à pion RCM180 sur l’échafaudage ?
La fixation repose sur un système de clavetage par coups de marteau entre les douilles des montants et les étriers des éléments. Ce mécanisme assure un blocage sécurisé et une fixation perpendiculaire indispensable au maintien des longerons et diagonales.
Avec quels systèmes d’échafaudages l’étrier RCM180 est-il compatible ?
L’étrier RCM180 est compatible avec les systèmes multidirectionnels M368 ainsi qu’avec les cadres R200 PROGRESS et R200 RECORD, permettant une intégration harmonieuse dans ces configurations.
Quelles sont les conditions d’utilisation et limites à respecter lors de l’emploi de cet étrier ?
Le produit doit être utilisé exclusivement dans les configurations conformes aux cas de montage usuels décrits dans les notices M368 et R200, en respectant les prescriptions de montage, d’utilisation et de stabilité. Toute déviation nécessite des plans d’exécution et notes de calculs spécifiques.
Comment l’étrier RCM180 contribue-t-il à la sécurité et à la stabilité de l’échafaudage ?
En permettant le démarrage fiable de la file de diagonales indexées, l’étrier assure un contreventement efficace. Ce contreventement reprend les efforts en traction et compression, participant directement à la stabilité globale et à la sécurité de la structure.
