RD121 accesoires pour la recherche de défaut RADIODETECTION - 10/TX121-FR

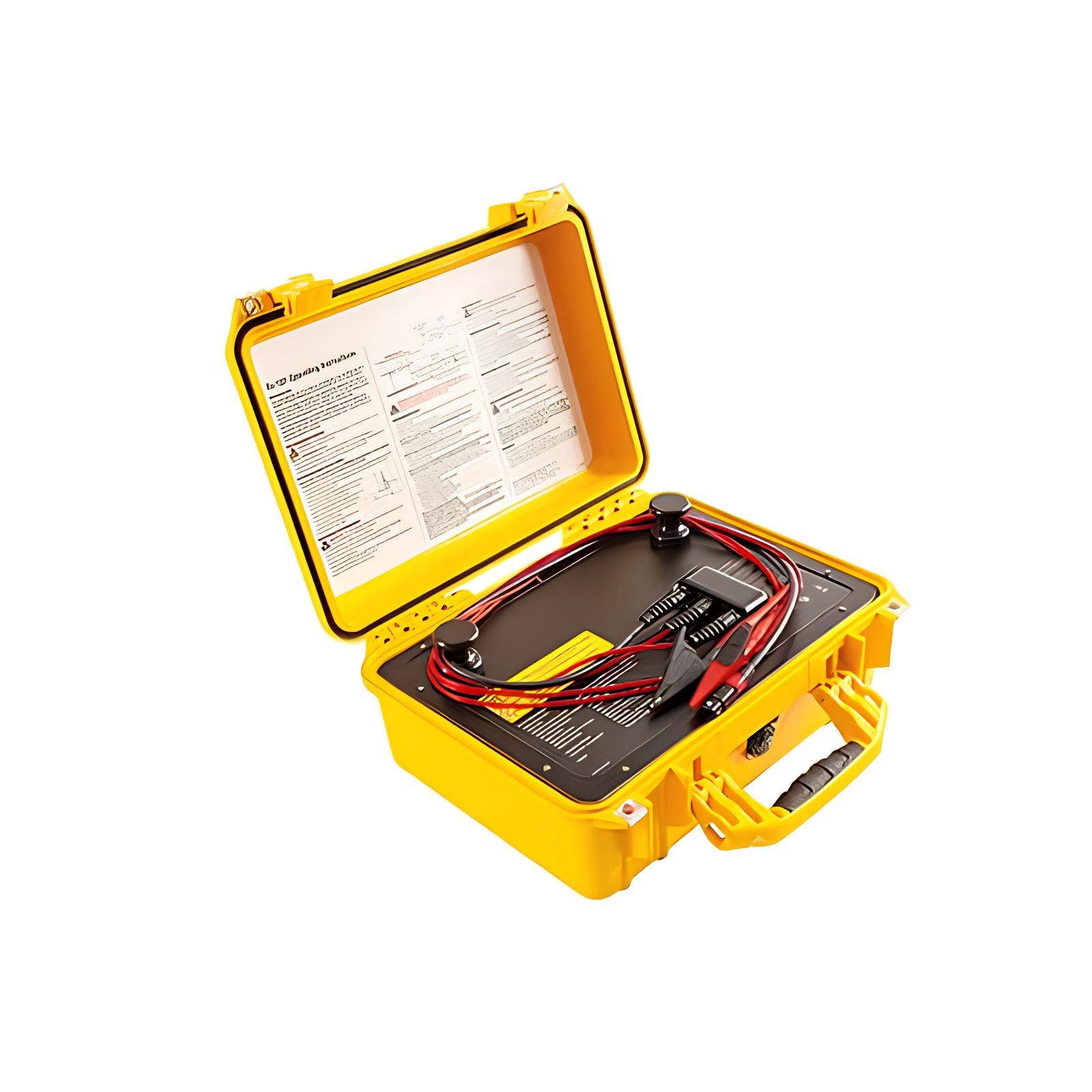

Le transformateur d'isolement RADIODETECTION 10/TX121-FR est un accessoire spécialement conçu pour la recherche de défauts sur les câbles basse tension.

Cet équipement s'utilise en association avec la gamme des générateurs Tx, notamment le Tx-10 et est également compatible avec l'ancien transmetteur T10.
Il permet d’injecter un signal basse fréquence sur les câbles BT afin de localiser précisément les défauts de type court-circuit entre phases, appelés défauts « core-to-core » ou court-circuit entre conducteurs.

Le transformateur se connecte à une alimentation secteur conforme à la catégorie CAT IV jusqu’à 230 V phase à neutre.
La différence de tension maximale admissible entre deux phases est de 3 V RMS à une fréquence de 50/60 Hz.

Le principe de fonctionnement repose sur l'effet de torsion des conducteurs dans les câbles basse tension triphasés, appelé « effet de torsade » ou « cable lay effect ».
En appliquant un signal basse fréquence entre deux conducteurs défectueux, le transformateur permet de générer un signal détectable en surface, dont l'amplitude varie régulièrement selon la position relative des conducteurs.
Ce signal fluctue avec des pics et des creux caractéristiques qui facilitent la localisation précise du défaut.

La procédure de localisation comprend plusieurs étapes :
- tracer et marquer le parcours du câble avec un émetteur Tx-10 et un localisateur Radiodetection adapté ;
- connecter le Tx-121 aux deux conducteurs défectueux à l’aide de pinces crocodiles fusibles CAT IV sur le tableau d’alimentation ou la boîte de jonction ;
- régler la fréquence d’émission entre 512 Hz, 640 Hz et 1 kHz avec une intensité minimale de 100 mA pour assurer un effet de torsade clair ;
- suivre le signal avec le localisateur en maintenant la lame du récepteur alignée avec le câble ;
- identifier le point de défaut par une chute du signal à un creux caractéristique entre deux pics.

Ce transformateur offre ainsi une méthode fiable et sécurisée pour détecter et localiser les défauts courts-circuits sur les câbles basse tension sans nécessiter l’isolement complet du câble, ce qui facilite la maintenance et améliore la sécurité des installations.

Il est important de noter que cette opération doit être réalisée uniquement par du personnel qualifié et autorisé.

En résumé, le transformateur d'isolement RADIODETECTION 10/TX121-FR permet :
- l’injection d’un signal basse fréquence pour la localisation précise des défauts courts-circuits sur câbles BT ;
- une compatibilité avec la gamme des générateurs Tx ;
- une alimentation secteur conforme CAT IV jusqu’à 230 V phase à neutre ;
- une tolérance de différence de tension maximale entre phases de 3 V RMS à 50/60 Hz.

Cet accessoire est un outil essentiel pour la détection efficace des défauts électriques dans les réseaux basse tension, contribuant à la maintenance préventive et à la sécurité des infrastructures électriques.

• fonction : transformateur d'isolement pour recherche de défauts sur câbles basse tension
• compatibilité : utilisé avec la gamme des générateurs Tx
• fonctionnalité : injection d'un signal basse fréquence pour localisation précise des défauts de type court-circuit
• alimentation : secteur conforme catégorie CAT IV jusqu'à 230 V phase à neutre
• différence de tension maximale entre deux phases : 3 V RMS à 50/60 Hz
• référence fournisseur : 10/TX121-FR
• marque : Radiodetection

Le produit s'utilise en association avec un générateur Tx, notamment le Tx-10, et un localisateur Radiodetection adapté. La procédure commence par le tracé et le marquage du parcours du câble à l'aide d'un émetteur Tx-10 et du localisateur. Le transformateur d'isolement se connecte ensuite aux deux conducteurs défectueux à l'aide de pinces crocodiles fusibles CAT IV, positionnées sur le tableau d'alimentation ou la boîte de jonction.

L'utilisateur sélectionne une fréquence d'émission basse fréquence parmi 512 Hz, 640 Hz ou 1 kHz, avec une intensité minimale d'environ 100 mA pour obtenir un effet de torsade clair. En suivant le signal avec le localisateur, la lame du récepteur doit être maintenue alignée avec le câble, contrairement à l'orientation habituelle du récepteur.

La localisation du défaut se fait en observant la fluctuation du signal : un pic suivi d'une chute à un creux caractéristique indique le point exact du court-circuit entre conducteurs. Si la résistance du défaut est faible, le signal chute nettement au point du défaut ; si elle est plus élevée, un effet de torsade résiduel peut être détecté au-delà du défaut.

Cette méthode s'applique aux câbles basse tension triphasés avec conducteurs torsadés. Il est important de tracer au préalable le parcours du câble enterré, car l'effet de torsade est détectable uniquement à proximité du câble. En cas de câbles coaxiaux, cette méthode ne s'applique pas. La localisation des défauts doit être réalisée exclusivement par du personnel qualifié et autorisé.
