RD510 Détecteur de conduites d'eau et de fuites d'eau RADIODETECTION - 10/RD510-RX
Référence : R01210RD510RX
Découvrez RD510 Détecteur de conduites d'eau et de fuites d'eau RADIODETECTION - 10/RD510-RX disponible à l'achat
Les points clés
- Localisation précise jusqu’à 5 mètres de profondeur
- Détection fiable des fuites grâce au capteur piézoélectrique
- Autonomie jusqu’à 8 heures avec batterie lithium-ion
- Écran tactile couleur HD de 7 pouces pour une lecture claire
5 263,93 € TTC 4 386,61 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le détecteur RD510 de Radiodetection est un système avancé conçu pour localiser avec précision les canalisations d’eau en plastique et détecter les fuites d’eau souterraines.
Il est particulièrement adapté aux infrastructures modernes utilisant des canalisations en PVC ou plastique, difficiles à localiser en raison de leur nature non métallique.
Le RD510 permet une localisation précise jusqu’à une profondeur de 5 mètres et sur des distances allant jusqu’à 45 mètres, selon la composition du sol et le matériau de la canalisation.

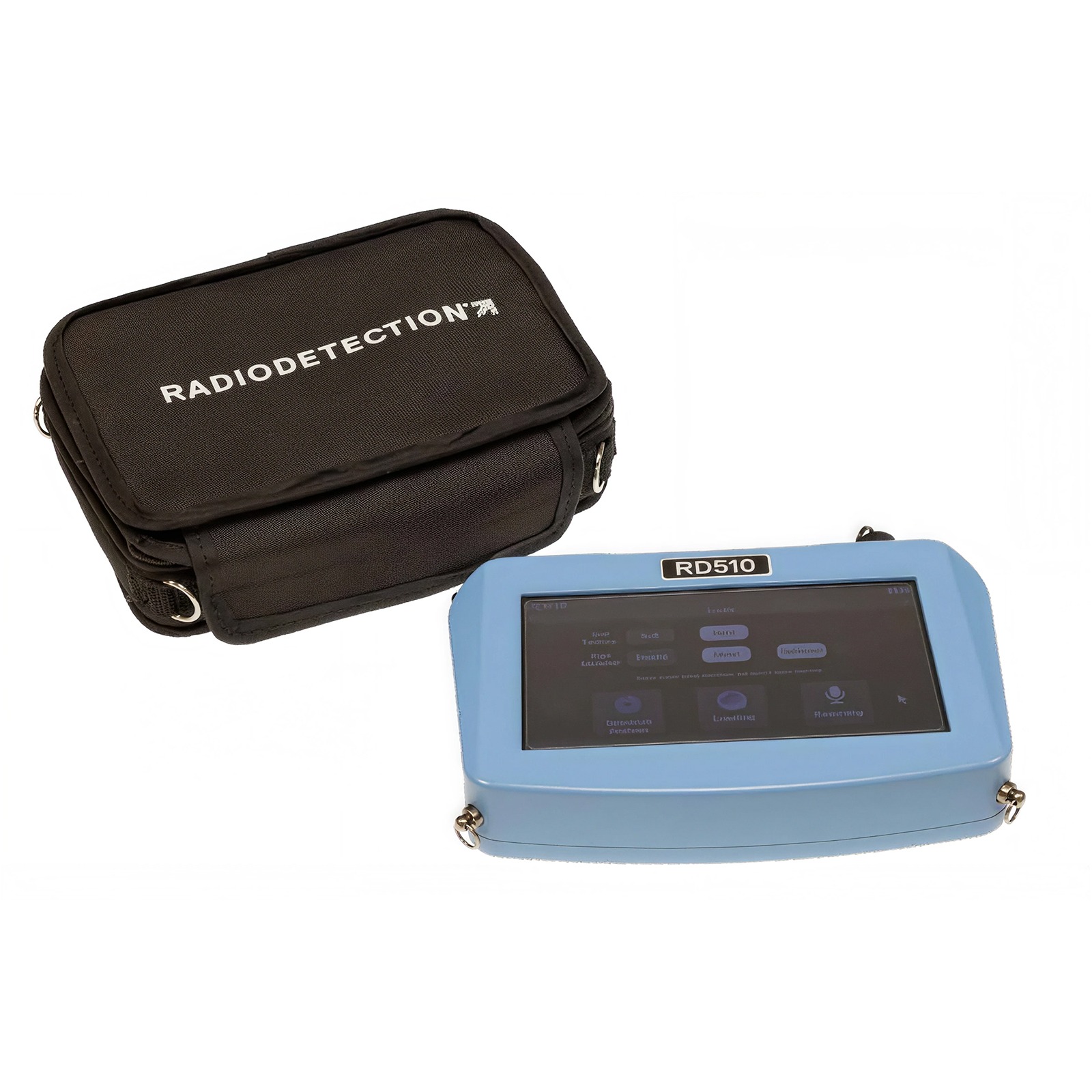

Le système est composé d’une unité de commande manuelle équipée d’un écran tactile couleur HD de 7 pouces, d’un capteur acoustique avec perche télescopique, et d’accessoires adaptés aux différents types de sols (fiches pour sols meubles, plaque pour sols durs).

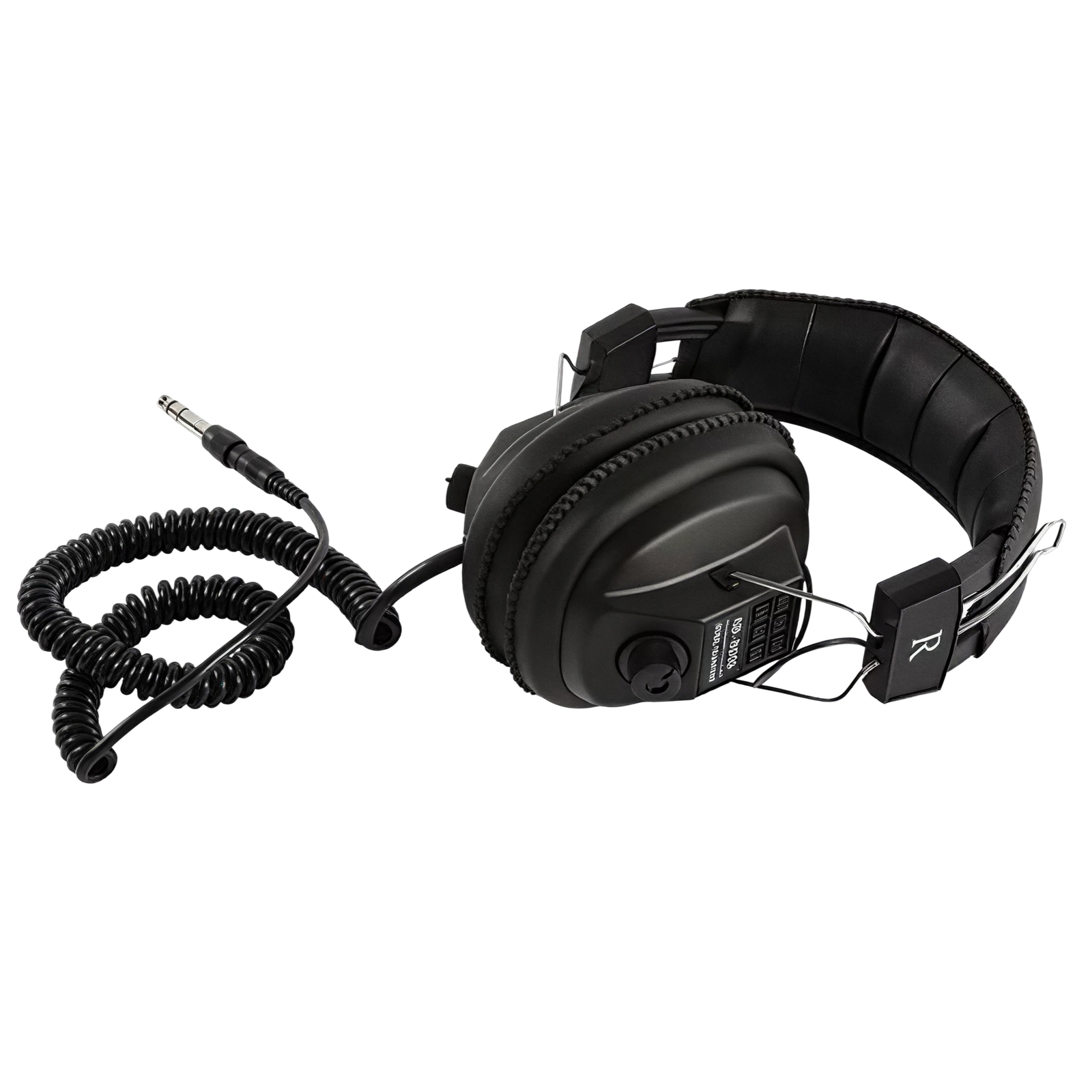

Il comprend également un casque d’écoute, un câble USB de type C, une carte mémoire et une mallette de transport robuste.
Le RD510 fonctionne grâce à une technologie de détection acoustique avancée :
- Le capteur acoustique capte les ondes sonores générées par les impulsions envoyées dans les canalisations.
- Un générateur d’impulsions acoustiques, raccordé à une électrovanne pulsée (4 ou 10 bars selon le kit), crée des impulsions détectables dans la canalisation cible.
- Le système isole et amplifie les sons de fuite pour une localisation précise.
Le processus de localisation se déroule en trois étapes simples :
1. Connexion du générateur d’impulsions à une bouche d’incendie, base de compteur ou robinet externe.
2. Injection d’une onde acoustique dans la canalisation cible.
3. Détection et identification de l’emplacement de la canalisation par l’unité d’affichage et le capteur acoustique.
L’unité de commande offre plusieurs modes de fonctionnement, notamment l’analyse du spectre et la localisation, avec des réglages de gain et de volume sur 10 niveaux.
Le capteur acoustique est de type céramique piézoélectrique, garantissant une haute sensibilité.
Le RD510 est alimenté par des batteries lithium-ion internes non amovibles, assurant jusqu’à 8 heures d’utilisation à température ambiante (20 °C) avec une luminosité moyenne de l’écran.
L’appareil est conçu pour fonctionner dans une plage de température de -20 à 50 °C.
Le générateur d’impulsions acoustiques est fourni avec un sac souple, un kit de raccordement, une électrovanne adaptée à la pression du réseau (4 ou 10 bars), un tuyau d’évacuation et un adaptateur pour robinet extérieur.
Il peut être alimenté par 8 piles alcalines de type D, une alimentation 12 V CC via un adaptateur voiture, ou un bloc-batterie lithium-ion rechargeable en option.
Le système est livré complet avec une mallette de transport contenant tous les composants nécessaires, facilitant le stockage et le transport.
La fabrication en ABS assure robustesse et durabilité.
Le RD510 est adapté à la localisation des fuites dans les réseaux d’eau souterrains ainsi qu’au dépannage des réseaux d’irrigation.
Il permet de réduire les pertes d’eau et les coûts liés aux fuites, contribuant ainsi à une gestion durable de l’eau.
Enfin, le système intègre des fonctions pratiques telles que l’enregistrement audio, la possibilité d’exporter les mesures et captures d’écran sur carte mémoire, et un filtre passe-bande pour minimiser les interférences sonores de fond.
En résumé, le RD510 est un outil professionnel, précis et convivial, conçu pour répondre aux besoins des techniciens en maintenance et réparation des réseaux d’eau, en offrant une détection fiable des canalisations et des fuites, même dans des conditions complexes.
Le RD510 de Radiodetection est un détecteur avancé conçu pour localiser avec précision les canalisations d’eau en plastique, notamment en PVC, et détecter les fuites d’eau souterraines jusqu’à 5 mètres de profondeur. Il permet la localisation et le traçage des canalisations sur des distances allant jusqu’à 45 mètres, en fonction de la composition du sol et du matériau de la canalisation.
Le système se compose d’une unité de commande manuelle avec écran tactile couleur HD de 7 pouces, d’un capteur acoustique à céramique piézoélectrique monté sur une perche télescopique, ainsi que d’accessoires adaptés aux différents types de sols (fiches pour sols meubles, plaque pour sols durs). Il comprend également un casque d’écoute, un câble USB type C, une carte mémoire et une mallette de transport robuste en ABS, garantissant durabilité et facilité de transport.
Le fonctionnement repose sur une technologie acoustique avancée : un générateur d’impulsions acoustiques, raccordé à une électrovanne pulsée (4 ou 10 bars selon le kit), injecte des ondes acoustiques dans la canalisation cible. Le capteur détecte ensuite les sons amplifiés des fuites, permettant une localisation précise. Le processus de localisation s’effectue en trois étapes : connexion du générateur à une bouche d’incendie, base de compteur ou robinet externe, injection de l’onde acoustique, puis détection par l’unité d’affichage et le capteur.
L’unité de commande propose plusieurs modes, notamment l’analyse du spectre et la localisation, avec des réglages de gain et de volume sur 10 niveaux. Le filtre passe-bande intégré minimise les interférences sonores de fond. L’appareil est alimenté par des batteries lithium-ion internes non amovibles, offrant jusqu’à 8 heures d’autonomie à 20 °C avec une luminosité moyenne de l’écran. Il fonctionne dans une plage de température de -20 à 50 °C.
Le générateur d’impulsions acoustiques est fourni avec un sac souple, un kit de raccordement, une électrovanne adaptée à la pression du réseau (4 ou 10 bars), un tuyau d’évacuation et un adaptateur pour robinet extérieur. Il peut être alimenté par 8 piles alcalines de type D, une alimentation 12 V CC via adaptateur voiture, ou un bloc-batterie lithium-ion rechargeable en option.
Le RD510 est spécialement adapté à la maintenance et à la réparation des réseaux d’eau souterrains et des réseaux d’irrigation. Il contribue à réduire les pertes d’eau et les coûts liés aux fuites, favorisant une gestion durable des ressources. Le système offre aussi des fonctions pratiques telles que l’enregistrement audio, l’export des mesures et captures d’écran sur carte mémoire.
Caractéristiques techniques principales :
- Référence : 10/RD510-RX
- Poids total (expédition) : 9 kg
- Dimensions mallette : 22,5 x 60 x 45 cm
- Fabrication : ABS
- Écran : tactile couleur HD 7 pouces
- Alimentation : 5 V, 2 A micro USB, batteries lithium-ion internes non amovibles
- Autonomie : jusqu’à 8 heures (à 20 °C)
- Température d’utilisation : -20 à 50 °C
- Modes : analyse du spectre, localisation
- Plage de fréquence : 1:1000 Hz
- Gain et volume : 10 niveaux réglables
- Type de capteur : céramique piézoélectrique
- Réponse : crête
Le système est livré complet avec tous les composants nécessaires, facilitant la détection fiable des canalisations et des fuites dans des conditions complexes.
Le système se compose d’une unité de commande manuelle avec écran tactile couleur HD de 7 pouces, d’un capteur acoustique à céramique piézoélectrique monté sur une perche télescopique, ainsi que d’accessoires adaptés aux différents types de sols (fiches pour sols meubles, plaque pour sols durs). Il comprend également un casque d’écoute, un câble USB type C, une carte mémoire et une mallette de transport robuste en ABS, garantissant durabilité et facilité de transport.
Le fonctionnement repose sur une technologie acoustique avancée : un générateur d’impulsions acoustiques, raccordé à une électrovanne pulsée (4 ou 10 bars selon le kit), injecte des ondes acoustiques dans la canalisation cible. Le capteur détecte ensuite les sons amplifiés des fuites, permettant une localisation précise. Le processus de localisation s’effectue en trois étapes : connexion du générateur à une bouche d’incendie, base de compteur ou robinet externe, injection de l’onde acoustique, puis détection par l’unité d’affichage et le capteur.
L’unité de commande propose plusieurs modes, notamment l’analyse du spectre et la localisation, avec des réglages de gain et de volume sur 10 niveaux. Le filtre passe-bande intégré minimise les interférences sonores de fond. L’appareil est alimenté par des batteries lithium-ion internes non amovibles, offrant jusqu’à 8 heures d’autonomie à 20 °C avec une luminosité moyenne de l’écran. Il fonctionne dans une plage de température de -20 à 50 °C.
Le générateur d’impulsions acoustiques est fourni avec un sac souple, un kit de raccordement, une électrovanne adaptée à la pression du réseau (4 ou 10 bars), un tuyau d’évacuation et un adaptateur pour robinet extérieur. Il peut être alimenté par 8 piles alcalines de type D, une alimentation 12 V CC via adaptateur voiture, ou un bloc-batterie lithium-ion rechargeable en option.
Le RD510 est spécialement adapté à la maintenance et à la réparation des réseaux d’eau souterrains et des réseaux d’irrigation. Il contribue à réduire les pertes d’eau et les coûts liés aux fuites, favorisant une gestion durable des ressources. Le système offre aussi des fonctions pratiques telles que l’enregistrement audio, l’export des mesures et captures d’écran sur carte mémoire.
Caractéristiques techniques principales :
- Référence : 10/RD510-RX
- Poids total (expédition) : 9 kg
- Dimensions mallette : 22,5 x 60 x 45 cm
- Fabrication : ABS
- Écran : tactile couleur HD 7 pouces
- Alimentation : 5 V, 2 A micro USB, batteries lithium-ion internes non amovibles
- Autonomie : jusqu’à 8 heures (à 20 °C)
- Température d’utilisation : -20 à 50 °C
- Modes : analyse du spectre, localisation
- Plage de fréquence : 1:1000 Hz
- Gain et volume : 10 niveaux réglables
- Type de capteur : céramique piézoélectrique
- Réponse : crête
Le système est livré complet avec tous les composants nécessaires, facilitant la détection fiable des canalisations et des fuites dans des conditions complexes.
- Référence fournisseur : 10/RD510-RX
- Composants : unité de commande manuelle avec housse souple, capteur acoustique, perche télescopique, fiches pour les sols meubles, plaque pour les sols durs, casque d’écoute, câble USB, carte mémoire, mallette de transport
- Fabrication : ABS
- Écran : écran couleur tactile HD de 7 pouces
- Alimentation : 5 V, 2 A micro USB
- Batteries : lithium-ion internes, non amovibles
- Durée de fonctionnement : jusqu’à 8 heures (à 20 °C, luminosité moyenne de l’écran)
- Température d’utilisation : -20 à 50 °C
- Modes de fonctionnement : analyse du spectre, localisation
- Langue : anglais
- Plage de fréquence : 1:1000 Hz
- Gain : 10 niveaux réglables
- Volume : 10 niveaux réglables
- Réponse : crête
- Type de capteur acoustique : céramique piézoélectrique
Le RD510 s’utilise en combinant une unité de commande manuelle avec un capteur acoustique monté sur une perche télescopique, adapté aux différents types de sols (sols durs ou meubles). L’utilisateur commence par connecter le générateur d’impulsions acoustiques à une bouche d’incendie, une base de compteur ou un robinet externe. Ce générateur injecte ensuite une onde acoustique détectable dans la canalisation cible en ouvrant et fermant une électrovanne, ce qui crée des impulsions sonores dans la canalisation.
Le capteur acoustique, placé au sol, capte les ondes sonores amplifiées par les fuites éventuelles. L’unité de commande affiche en temps réel les mesures sonores sous forme d’analyse du spectre et de colonnes de localisation. L’utilisateur déplace le capteur sur la zone à analyser, retire sa main de la poignée pour éviter les bruits parasites, puis lance une mesure en touchant l’écran tactile. Une colonne épaisse indique la moyenne du signal acoustique, filtrant les bruits aléatoires, tandis qu’une colonne fine indique le bruit instantané. Une fois la mesure stable, elle peut être verrouillée pour comparaison avec d’autres points.
Le système permet de prendre jusqu’à 16 mesures successives pour identifier précisément l’emplacement de la canalisation ou de la fuite. Les réglages de gain et de volume sont ajustables pour affiner la sensibilité et le niveau sonore dans le casque, avec un filtre passe-bande pour réduire les interférences sonores de fond.
Le RD510 est utilisé dans des contextes de maintenance et de réparation des réseaux d’eau souterrains, notamment pour localiser les canalisations en plastique jusqu’à 5 mètres de profondeur et sur des distances allant jusqu’à 45 mètres, selon la nature du sol et du matériau de la canalisation. Le générateur d’impulsions nécessite que la canalisation soit pleine et sous pression, idéalement entre 3 et 7 bars, avec une électrovanne adaptée à la pression du réseau (4 ou 10 bars).
En cas de dysfonctionnement de l’unité de mesure, celle-ci peut être réinitialisée par un bouton de remise à zéro accessible avec une épingle. Le générateur d’impulsions s’alimente par piles alcalines, alimentation 12 V CC ou batterie lithium-ion rechargeable en option, avec indication de l’état de charge via une LED.
L’ensemble des mesures et captures d’écran peut être exporté sur carte mémoire pour exploitation ultérieure.
Le capteur acoustique, placé au sol, capte les ondes sonores amplifiées par les fuites éventuelles. L’unité de commande affiche en temps réel les mesures sonores sous forme d’analyse du spectre et de colonnes de localisation. L’utilisateur déplace le capteur sur la zone à analyser, retire sa main de la poignée pour éviter les bruits parasites, puis lance une mesure en touchant l’écran tactile. Une colonne épaisse indique la moyenne du signal acoustique, filtrant les bruits aléatoires, tandis qu’une colonne fine indique le bruit instantané. Une fois la mesure stable, elle peut être verrouillée pour comparaison avec d’autres points.
Le système permet de prendre jusqu’à 16 mesures successives pour identifier précisément l’emplacement de la canalisation ou de la fuite. Les réglages de gain et de volume sont ajustables pour affiner la sensibilité et le niveau sonore dans le casque, avec un filtre passe-bande pour réduire les interférences sonores de fond.
Le RD510 est utilisé dans des contextes de maintenance et de réparation des réseaux d’eau souterrains, notamment pour localiser les canalisations en plastique jusqu’à 5 mètres de profondeur et sur des distances allant jusqu’à 45 mètres, selon la nature du sol et du matériau de la canalisation. Le générateur d’impulsions nécessite que la canalisation soit pleine et sous pression, idéalement entre 3 et 7 bars, avec une électrovanne adaptée à la pression du réseau (4 ou 10 bars).
En cas de dysfonctionnement de l’unité de mesure, celle-ci peut être réinitialisée par un bouton de remise à zéro accessible avec une épingle. Le générateur d’impulsions s’alimente par piles alcalines, alimentation 12 V CC ou batterie lithium-ion rechargeable en option, avec indication de l’état de charge via une LED.
L’ensemble des mesures et captures d’écran peut être exporté sur carte mémoire pour exploitation ultérieure.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
À quelles profondeurs et distances le RD510 peut-il localiser les canalisations d’eau et détecter les fuites ?
Le RD510 permet de localiser les canalisations d’eau en plastique jusqu’à 5 mètres de profondeur et sur des distances allant jusqu’à 45 mètres, selon la nature du sol et le matériau de la canalisation. Cette portée peut varier en fonction des conditions du terrain et du type de canalisation.
Comment fonctionne la détection acoustique des fuites avec le RD510 ?
Le système utilise un générateur d’impulsions acoustiques relié à une électrovanne pulsée qui crée des ondes sonores dans la canalisation. Le capteur acoustique, sensible et monté sur une perche télescopique, capte les vibrations amplifiées par une fuite. L’unité de commande analyse en temps réel le spectre sonore et affiche les mesures pour localiser précisément la fuite.
Quels réglages sont disponibles sur l’unité de commande pour optimiser la détection ?
L’unité de commande propose des réglages de gain et de volume sur 10 niveaux, un filtre passe-bande pour réduire les interférences sonores de fond, ainsi que des modes d’analyse du spectre et de localisation. Ces réglages permettent d’adapter la sensibilité et la clarté du signal selon les conditions du chantier.
Quels accessoires sont fournis avec le RD510 pour s’adapter aux différents types de sols ?
Le système est livré avec un capteur acoustique monté sur une perche télescopique, des fiches métalliques pour sols meubles, une plaque pour sols durs, un casque d’écoute, un câble USB type C, une carte mémoire et une mallette de transport robuste en ABS. Ces accessoires facilitent l’utilisation sur divers terrains.
Quelles sont les contraintes d’utilisation liées à la pression et à l’état de la canalisation ?
La canalisation doit être pleine et sous pression, idéalement entre 3 et 7 bars. Il est impératif d’utiliser une électrovanne adaptée à la pression du réseau, identifiable par une bande thermo rétractable jaune pour 4 bars ou rouge pour 10 bars. Le générateur d’impulsions acoustiques ne fonctionnera pas correctement en l’absence de pression suffisante.
Comment se déroule la prise de mesure pour localiser une fuite ou une canalisation ?
L’utilisateur place le capteur acoustique au sol, retire sa main de la poignée pour éviter les bruits parasites, puis lance la mesure via l’écran tactile. L’unité affiche une colonne épaisse représentant la moyenne du signal acoustique et une colonne fine pour le bruit instantané. Jusqu’à 16 mesures successives peuvent être prises pour affiner la localisation.
Quelles sont les précautions à prendre pour la sécurité et la maintenance du RD510 ?
Avant tout raccordement ou débranchement, il faut s’assurer que le générateur d’impulsions est hors tension. Le volume du casque doit être réglé au minimum nécessaire pour éviter des lésions auditives. Le matériel doit être maintenu propre et sec, utilisé uniquement par du personnel formé. En cas de blocage, l’unité peut être réinitialisée via un bouton accessible avec une épingle.
