RD510 Détecteur de conduites et kit transmetteur d'eau pulsé standard et haute pression 4 & 10 bar RADIODETECTION - 10/RD510-KIT-PRO
Référence : R01210RD510KITPRO
Découvrez RD510 Détecteur de conduites et kit transmetteur d'eau pulsé standard et haute pression 4 & 10 bar RADIODETECTION - 10/RD510-KIT-PRO disponible à l'achat
- Détection précise des fuites jusqu’à 5 mètres de profondeur
- Portée de localisation jusqu’à 45 mètres selon sol et canalisation
- Autonomie de 8 heures grâce aux batteries lithium-ion intégrées
- Écran tactile couleur HD de 7 pouces pour une utilisation intuitive
- Adapté aux canalisations PVC et réseaux d’irrigation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le kit complet RD510 avec électrovannes de 4 et 10 bar RADIODETECTION est un système avancé de détection de canalisations d’eau et de recherche de fuites, conçu pour les travaux de maintenance et de réparation des réseaux d’eau.
Ce détecteur permet de localiser avec précision les fuites jusqu’à une profondeur de 5 mètres et de tracer les canalisations sur des distances allant jusqu’à 45 mètres, la portée variant selon la composition du sol et le matériau des conduites.
Le fonctionnement du RD510 repose sur un processus simple en trois étapes :
- Connecter le générateur d’impulsions acoustiques à une bouche d’incendie, un compteur ou un robinet externe.
- Injecter une onde acoustique détectable dans la canalisation cible.
- Détecter et localiser précisément la canalisation grâce à l’unité d’affichage et au capteur acoustique au sol.

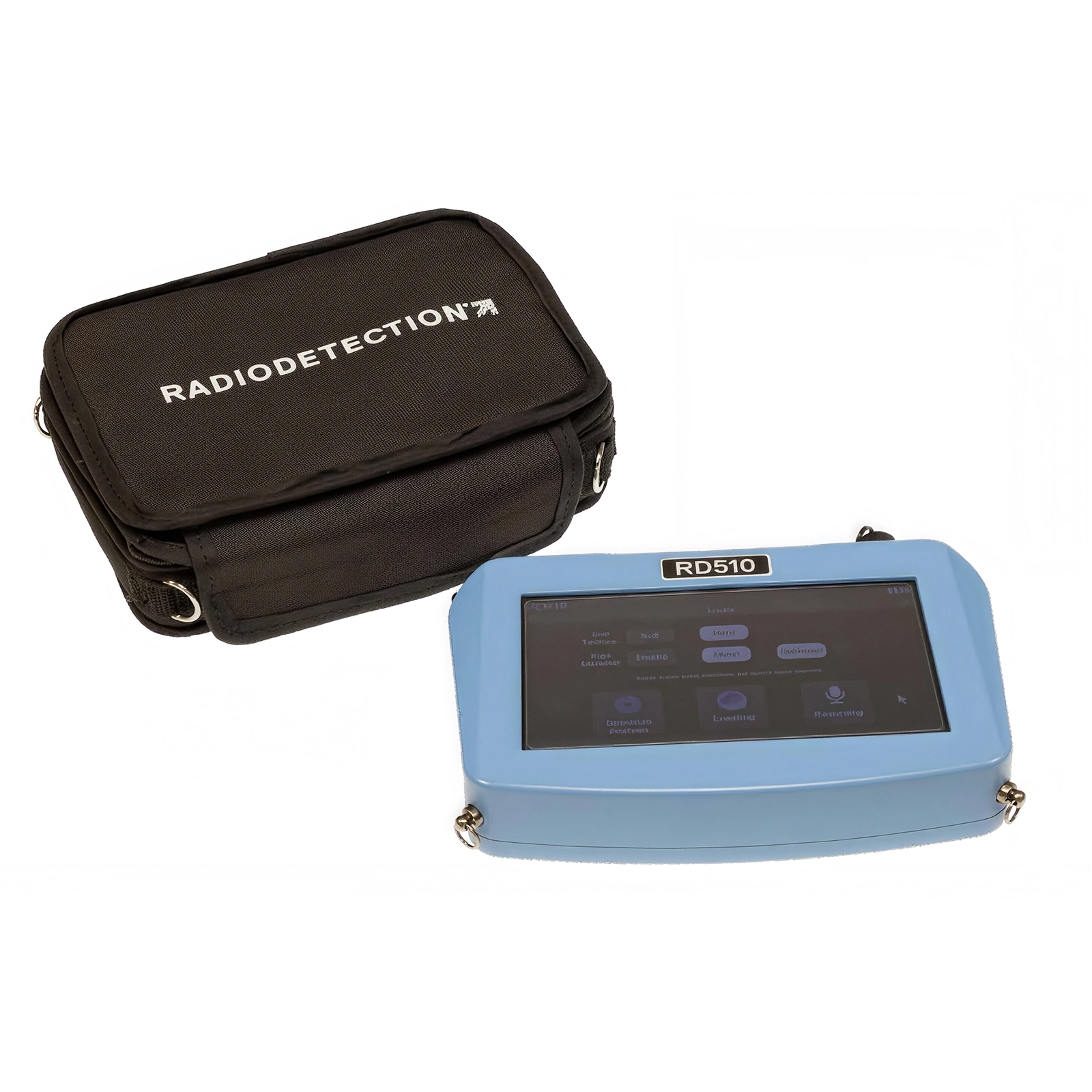

L’équipement comprend une unité de commande portable avec écran tactile couleur HD de 7 pouces, un capteur acoustique céramique piézoélectrique monté sur une perche télescopique, un casque d’écoute, ainsi que des accessoires adaptés aux sols meubles et durs.
Le système est doté d’un microphone à haute sensibilité et d’un filtre passe-bande pour réduire les bruits de fond, assurant ainsi une détection précise des sons de fuite.
Le générateur d’onde acoustique, disponible en version standard (4 bar) ou haute pression (10 bar), est fourni avec un sac souple, un adaptateur 12 V, un kit de raccordement pour canalisation et une électrovanne adaptée à la pression.
Caractéristiques techniques principales :
- Poids total du détecteur : 9 kg (avec mallette)
- Dimensions de la mallette : 22,5 x 60 x 45 cm (LxlxH)
- Fabrication en ABS pour robustesse et légèreté
- Alimentation par batteries lithium-ion internes non amovibles, offrant jusqu’à 8 heures d’autonomie à 20 °C
- Plage de fréquence de détection de 1 à 1000 Hz avec 10 niveaux de gain et de volume réglables
- Température d’utilisation de -20 à 50 °C
Le kit complet RD510 inclut le détecteur, le générateur d’impulsions acoustiques, un kit de tuyau de raccordement et deux électrovannes (4 et 10 bar), ce qui permet une grande adaptabilité aux différents environnements et pressions de réseau.
Ce système est particulièrement adapté pour la localisation des fuites dans les canalisations souterraines en PVC ou plastique, matériaux difficiles à détecter avec des méthodes traditionnelles, ainsi que pour le dépannage des réseaux d’irrigation.
Le fonctionnement repose sur un processus simple en trois étapes :
- connexion du générateur d’impulsions acoustiques à une bouche d’incendie, un compteur ou un robinet externe,
- injection d’une onde acoustique détectable dans la canalisation cible,
- détection et localisation précise grâce à l’unité d’affichage portable et au capteur acoustique au sol.
Le détecteur comprend une unité de commande portable avec écran tactile couleur HD de 7 pouces, un capteur acoustique céramique piézoélectrique monté sur une perche télescopique, un casque d’écoute, ainsi que des accessoires adaptés aux sols meubles et durs. Il est équipé d’un microphone à haute sensibilité et d’un filtre passe-bande pour réduire les bruits de fond, assurant une détection précise des sons de fuite.
Le générateur d’onde acoustique est disponible en version standard (4 bar) et haute pression (10 bar), livré avec un sac souple, un adaptateur 12 V, un kit de raccordement pour canalisation et une électrovanne adaptée à la pression.
Caractéristiques techniques principales :
- poids total du détecteur avec mallette : 9 kg,
- dimensions de la mallette : 22,5 x 60 x 45 cm (LxlxH),
- fabrication en ABS pour robustesse et légèreté,
- alimentation par batteries lithium-ion internes non amovibles offrant jusqu’à 8 heures d’autonomie à 20 °C,
- plage de fréquence de détection de 1 à 1000 Hz avec 10 niveaux de gain et de volume réglables,
- température d’utilisation de -20 à 50 °C.
Le kit complet RD510 inclut le détecteur, le générateur d’impulsions acoustiques, un kit de tuyau de raccordement et deux électrovannes (4 et 10 bar), offrant une grande adaptabilité aux différents environnements et pressions de réseau. Ce système est particulièrement efficace pour la localisation des fuites dans les canalisations souterraines en plastique et pour le dépannage des réseaux d’irrigation.
- Référence fournisseur : 10/RD510-KIT-PRO
- Poids total du détecteur : 9 kg (avec mallette)
- Fabrication : ABS
- Alimentation : batteries lithium-ion internes non amovibles
- Durée de fonctionnement : jusqu’à 8 heures (à 20 °C, luminosité moyenne de l’écran)
- Écran : écran couleur tactile HD de 7 pouces
- Plage de fréquence : 1 à 1000 Hz
- Gain : 10 niveaux réglables
- Volume : 10 niveaux réglables
- Réponse : crête
- Type de capteur acoustique : céramique piézoélectrique
- Température d’utilisation : -20 à 50 °C
- Fonctionnalité : détection précise des fuites jusqu’à 5 mètres de profondeur
- Portée de localisation : jusqu’à 45 mètres selon la composition du sol et le matériau de la canalisation
- Composants inclus : unité de commande portable avec housse souple, capteur acoustique, perche télescopique, fiches pour sols meubles, plaque pour sols durs, casque d’écoute, câble USB, carte mémoire, mallette de transport, générateur d’impulsions acoustiques avec sac souple, électrovannes de 4 et 10 bar, adaptateur 12 V, kit de raccordement pour canalisation
L’utilisation se fait en plaçant le capteur acoustique au sol, soit directement sur un sol dur (béton, bitume), soit avec des accessoires adaptés aux sols meubles. L’unité d’affichage tactile permet de régler les paramètres en fonction de la texture du sol (meuble ou dur) et du matériau de la canalisation (plastique, métal ou inconnu). Le capteur acoustique très sensible capte les sons générés par les impulsions dans la canalisation, qui sont amplifiés et filtrés pour réduire les bruits de fond.
Le processus de localisation comprend la prise de mesures successives à différents points en déplaçant le capteur sur le sol, en évitant de générer des bruits parasites. Chaque mesure affiche une moyenne du signal acoustique reçu, permettant d’identifier la position de la canalisation ou de la fuite par la lecture des pics sonores. Ces mesures peuvent être verrouillées et sauvegardées, avec possibilité d’exporter les données.
Le générateur d’impulsions acoustiques fonctionne en ouvrant et fermant une électrovanne pulsée (4 ou 10 bars), ce qui crée des variations de pression dans la canalisation et génère des ondes acoustiques détectables. Il se raccorde à des points d’eau tels que robinets, bornes incendie ou compteurs. Il est alimenté soit par piles alcalines, soit par batterie rechargeable ou alimentation 12 V.
Ce système est utilisé pour localiser les fuites et tracer les canalisations, notamment celles en plastique et PVC, difficiles à détecter par d’autres méthodes, dans des contextes de maintenance, réparation et dépannage des réseaux d’eau et d’irrigation.
En cas de dysfonctionnement, il est possible de réinitialiser l’unité d’affichage via un bouton dédié. Le volume sonore et la sensibilité peuvent être ajustés pour optimiser la détection tout en évitant les niveaux sonores excessifs.
Ainsi, l’usage du RD510 consiste à connecter le générateur, injecter une onde acoustique, puis localiser la canalisation ou la fuite en déplaçant le capteur au sol et en analysant les signaux reçus sur l’écran tactile, dans un environnement adapté à la pression et à la nature de la canalisation.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment fonctionne le détecteur RD510 pour localiser les fuites dans les canalisations ?
Le RD510 localise les fuites et trace les canalisations en plastique ou PVC grâce à un processus en trois étapes : il faut connecter le générateur d’impulsions acoustiques à une bouche d’incendie, un compteur ou un robinet, injecter une onde acoustique détectable dans la canalisation cible, puis détecter et localiser la canalisation ou la fuite avec un capteur acoustique posé au sol et une unité d’affichage portable équipée d’un écran tactile couleur HD de 7 pouces. Ce système permet une localisation précise jusqu’à 5 mètres de profondeur et sur des distances pouvant atteindre 45 mètres, la portée variant selon la nature du sol et le matériau de la canalisation.
Quels sont les réglages essentiels à effectuer avant la localisation avec le RD510 ?
Avant de lancer la localisation, il est nécessaire de paramétrer la texture du sol (meuble ou dur) et le matériau de la canalisation (plastique, métal ou inconnu) via l’écran tactile du RD510. Ces réglages adaptent le filtre d’entrée de l’unité de traitement pour optimiser la détection acoustique. Une fois ces paramètres choisis, ils ne peuvent plus être modifiés pendant la session de mesure.
Quels accessoires sont fournis avec le kit RD510 et à quoi servent-ils ?
Le kit complet comprend l’unité de commande portable avec écran tactile HD, un capteur acoustique céramique piézoélectrique monté sur une perche télescopique, un casque d’écoute, des fiches pour sols meubles, une plaque pour sols durs, un générateur d’impulsions acoustiques avec sac souple, un kit de tuyau de raccordement, ainsi que deux électrovannes adaptées aux pressions standard (4 bar) et haute pression (10 bar). Ces accessoires permettent d’adapter l’équipement aux différents types de sols et pressions de réseau.
Comment interpréter les mesures lors de la localisation d’une fuite avec le RD510 ?
Lors de la localisation, jusqu’à 16 mesures successives peuvent être prises en déplaçant le capteur acoustique. Chaque mesure affiche deux colonnes : une colonne épaisse qui représente la moyenne du signal acoustique reçu, filtrant les bruits aléatoires, et une colonne fine indiquant le bruit instantané. La position de la fuite ou de la canalisation correspond à la lecture présentant la plus forte intensité (crête). Il est possible de verrouiller chaque mesure pour comparaison et d’exporter les données enregistrées sur la carte mémoire.
Quelles précautions faut-il respecter concernant l’utilisation des électrovannes du générateur d’impulsions acoustiques ?
Il est impératif de vérifier que la pression maximale de l’électrovanne correspond à celle du réseau d’eau cible : 4 bar pour l’électrovanne standard, 10 bar pour l’électrovanne haute pression. Avant raccordement, nettoyez soigneusement les points de connexion et utilisez la rondelle filtrante fournie pour éviter tout corps étranger dans l’électrovanne. Les canalisations doivent être pleines et maintenues sous une pression optimale comprise entre 3 et 7 bars.
