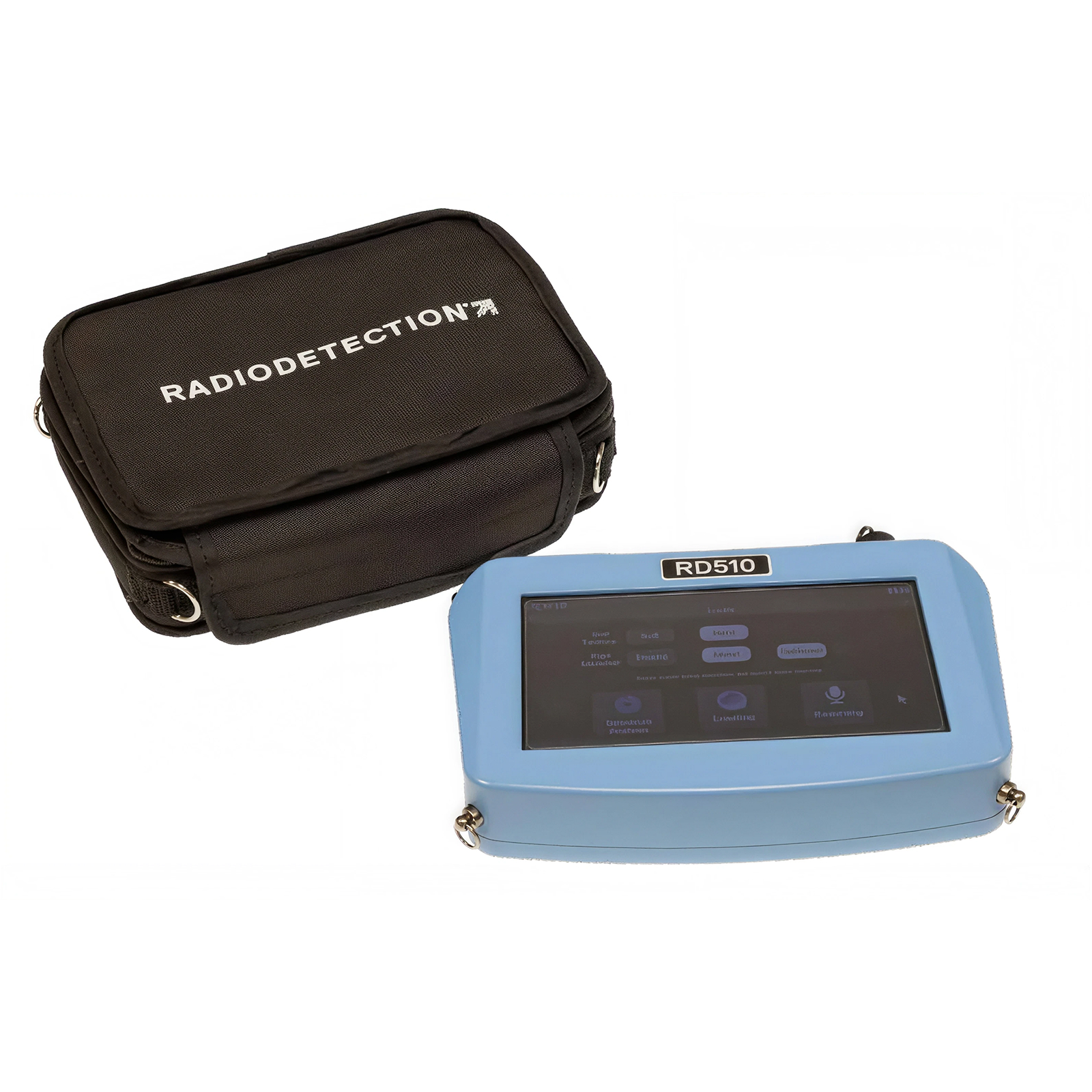

RD510-Tx Transmetteur d'eau pulsé Kit de pression standard 4 bar RADIODETECTION - 10/RD510-TX-STD
Référence : R01210RD510TXSTD
Découvrez RD510-Tx Transmetteur d'eau pulsé Kit de pression standard 4 bar RADIODETECTION - 10/RD510-TX-STD disponible à l'achat
Les points clés
- Fonctionne avec une électrovanne calibrée à 4 bar
- Alimentation polyvalente avec piles ou batterie 12 V CC
- Conception robuste en ABS avec indice IP65
- Kit complet pour raccordement sur différentes canalisations
- Utilisation fiable entre -20 et 50°C pour 8 heures
3 930,64 € TTC 3 275,53 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le RD510-Tx est un transmetteur d'eau pulsé conçu pour le kit de pression standard à 4 bars, fabriqué par RADIODETECTION.
Ce générateur d’impulsions acoustiques comprend plusieurs composants essentiels pour son fonctionnement : un sac souple de transport, une électrovanne calibrée à 4 bars, un adaptateur d’alimentation 12 V CC, un tuyau d’évacuation ainsi qu’un ensemble complet de robinetterie avec un kit d’adaptation pour canalisation et robinet.
Le principe de fonctionnement repose sur l’ouverture et la fermeture automatique de l’électrovanne, ce qui crée des impulsions d’eau pulsées dans la canalisation. Ce phénomène génère des variations de pression qui se propagent sous forme d’ondes acoustiques le long de la canalisation. Ces ondes provoquent un léger mouvement des parois de la canalisation, détecté par le capteur acoustique du système RD510.
Le générateur d’impulsions est adapté pour être raccordé à différentes sources telles que les têtes d’arrosage, robinets d’arrosage, bases de compteurs d’eau, bornes d’incendie ou sorties d’eau. Il est fourni avec un tuyau intermédiaire équipé d’une vanne marche/arrêt, un tuyau d’évacuation et une rondelle de filtre indispensable pour éviter l’entrée de débris.
Les électrovannes sont disponibles avec des raccords impériaux ou métriques selon la région d’utilisation. Il est impératif de toujours nettoyer les points de raccordement avant installation afin d’éliminer rouille, limon, produits d’étanchéité ou autres corps étrangers.
Le générateur doit être utilisé sur des canalisations pleines et sous pression, avec une pression optimale comprise entre 3 et 7 bars. La pression maximale admissible est indiquée par une bande thermo-rétractable sur le câble de l’électrovanne : jaune pour 4 bars maximum, rouge pour 10 bars maximum.
L’alimentation du générateur peut se faire via 8 piles alcalines de type D, un adaptateur 12 V CC pour voiture ou une batterie lithium-ion rechargeable en option. Le compartiment à piles est situé sous le corps du générateur et est accessible via un bac de rangement amovible et une serrure à clé quart de tour.
Ce transmetteur est conçu avec une fabrication en ABS, garantissant robustesse et légèreté. Il est protégé contre les infiltrations d’eau et les débris grâce à son sac souple de transport.
En résumé, le RD510-Tx est un générateur d’impulsions acoustiques performant et complet, adapté pour la détection précise des canalisations d’eau en plastique et la localisation de fuites, avec une électrovanne standard à 4 bars, un kit d’adaptation complet, et une alimentation polyvalente.
Le RD510-Tx est un transmetteur d'eau pulsé conçu par RADIODETECTION pour le kit de pression standard à 4 bars, destiné à la détection et la localisation précise des canalisations d’eau en plastique et des fuites. Ce générateur d’impulsions acoustiques comprend un sac souple de transport, une électrovanne calibrée à 4 bars, un adaptateur d’alimentation 12 V CC, un tuyau d’évacuation, ainsi qu’un ensemble complet de robinetterie avec un kit d’adaptation pour canalisation et robinet.
Le fonctionnement repose sur l’ouverture et la fermeture automatique de l’électrovanne, générant des impulsions d’eau pulsées qui créent des variations de pression sous forme d’ondes acoustiques se propageant dans la canalisation. Ces ondes provoquent un léger mouvement des parois détecté par le capteur acoustique du système RD510, permettant ainsi la localisation des canalisations et des fuites.
Le générateur est compatible avec différentes sources telles que têtes d’arrosage, robinets d’arrosage, bases de compteurs d’eau, bornes d’incendie ou sorties d’eau. Il est fourni avec un tuyau intermédiaire équipé d’une vanne marche/arrêt, un tuyau d’évacuation et une rondelle de filtre pour empêcher l’entrée de débris. Les électrovannes sont disponibles avec des raccords impériaux ou métriques selon la région d’utilisation, et il est impératif de nettoyer les points de raccordement avant installation.
L’appareil doit être utilisé sur des canalisations pleines et sous pression, avec une pression optimale entre 3 et 7 bars. La pression maximale admissible est indiquée par une bande thermo-rétractable sur le câble de l’électrovanne (jaune pour 4 bars maximum). L’alimentation peut se faire via 8 piles alcalines de type D, un adaptateur 12 V CC pour voiture ou une batterie lithium-ion rechargeable en option. Le compartiment à piles est accessible via un bac de rangement amovible avec serrure à clé quart de tour.
Fabriqué en ABS, le transmetteur est robuste et léger, protégé contre les infiltrations d’eau et les débris grâce à son sac souple de transport. Il bénéficie d’un indice de protection IP65 (avec le plateau à outils) et peut fonctionner dans une plage de température de -20 à 50°C, avec une autonomie allant jusqu’à 8 heures à 20°C.
Le RD510-Tx s’intègre dans une solution complète de détection RD510, permettant de localiser les canalisations jusqu’à 45 mètres de distance et les fuites jusqu’à 5 mètres de profondeur, grâce à un système acoustique avancé combinant générateur d’impulsions, capteur au sol, unité de contrôle portable avec écran tactile couleur et microphone à haute sensibilité.
Caractéristiques techniques principales :
- Fabrication en ABS
- Pression électrovanne standard : 4 bars
- Alimentation : 8 piles alcalines type D, entrée 12 V CC ou batterie lithium-ion en option
- Indice de protection : IP65 (avec plateau à outils)
- Température d’utilisation : -20 à 50°C
- Durée de fonctionnement : jusqu’à 8 heures à 20°C
- Poids (expédition) : 3 kg
- Dimensions (mallette) : 20,3 x 34,3 x 22,8 cm (LxlxH)
Le RD510-Tx est un équipement performant, complet et polyvalent, conçu pour faciliter la maintenance et la réparation des réseaux d’eau, en garantissant une détection précise et fiable des canalisations et des fuites dans les infrastructures modernes.
Le fonctionnement repose sur l’ouverture et la fermeture automatique de l’électrovanne, générant des impulsions d’eau pulsées qui créent des variations de pression sous forme d’ondes acoustiques se propageant dans la canalisation. Ces ondes provoquent un léger mouvement des parois détecté par le capteur acoustique du système RD510, permettant ainsi la localisation des canalisations et des fuites.
Le générateur est compatible avec différentes sources telles que têtes d’arrosage, robinets d’arrosage, bases de compteurs d’eau, bornes d’incendie ou sorties d’eau. Il est fourni avec un tuyau intermédiaire équipé d’une vanne marche/arrêt, un tuyau d’évacuation et une rondelle de filtre pour empêcher l’entrée de débris. Les électrovannes sont disponibles avec des raccords impériaux ou métriques selon la région d’utilisation, et il est impératif de nettoyer les points de raccordement avant installation.
L’appareil doit être utilisé sur des canalisations pleines et sous pression, avec une pression optimale entre 3 et 7 bars. La pression maximale admissible est indiquée par une bande thermo-rétractable sur le câble de l’électrovanne (jaune pour 4 bars maximum). L’alimentation peut se faire via 8 piles alcalines de type D, un adaptateur 12 V CC pour voiture ou une batterie lithium-ion rechargeable en option. Le compartiment à piles est accessible via un bac de rangement amovible avec serrure à clé quart de tour.
Fabriqué en ABS, le transmetteur est robuste et léger, protégé contre les infiltrations d’eau et les débris grâce à son sac souple de transport. Il bénéficie d’un indice de protection IP65 (avec le plateau à outils) et peut fonctionner dans une plage de température de -20 à 50°C, avec une autonomie allant jusqu’à 8 heures à 20°C.
Le RD510-Tx s’intègre dans une solution complète de détection RD510, permettant de localiser les canalisations jusqu’à 45 mètres de distance et les fuites jusqu’à 5 mètres de profondeur, grâce à un système acoustique avancé combinant générateur d’impulsions, capteur au sol, unité de contrôle portable avec écran tactile couleur et microphone à haute sensibilité.
Caractéristiques techniques principales :
- Fabrication en ABS
- Pression électrovanne standard : 4 bars
- Alimentation : 8 piles alcalines type D, entrée 12 V CC ou batterie lithium-ion en option
- Indice de protection : IP65 (avec plateau à outils)
- Température d’utilisation : -20 à 50°C
- Durée de fonctionnement : jusqu’à 8 heures à 20°C
- Poids (expédition) : 3 kg
- Dimensions (mallette) : 20,3 x 34,3 x 22,8 cm (LxlxH)
Le RD510-Tx est un équipement performant, complet et polyvalent, conçu pour faciliter la maintenance et la réparation des réseaux d’eau, en garantissant une détection précise et fiable des canalisations et des fuites dans les infrastructures modernes.
- Référence fournisseur : 10/RD510-TX-STD
- Fabrication : ABS
- Pression électrovanne standard : 4 bar
- Alimentation : 8 piles alcalines de type D, entrée 12 V CC ou batterie lithium-ion en option
- Indice de protection : IP65 (avec le plateau à outils)
- Température d’utilisation : -20 à 50°C
- Durée de fonctionnement : jusqu’à 8 heures (à 20°C)
- Composants : générateur d’onde acoustique, sac souple, adaptateur de voiture 12 V, kit de raccordement canalisations, électrovanne acoustique 4 bar, tuyau d’évacuation, ensemble de robinetterie avec kit d’adaptation canalisation et robinet
Le générateur d’impulsions acoustiques s’utilise en le raccordant à une source d’eau sous pression, telle qu’une tête d’arrosage, un robinet d’arrosage, une base de compteur d’eau, une borne d’incendie ou une sortie d’eau. Il doit être installé sur une canalisation pleine et sous pression, avec une pression optimale comprise entre 3 et 7 bars. Avant installation, il est nécessaire de nettoyer soigneusement les points de raccordement pour éliminer toute rouille, limon, produit d’étanchéité ou corps étrangers, afin d’éviter toute obstruction. Une rondelle filtrante est à positionner à l’entrée de l’électrovanne pour empêcher l’entrée de débris.
Le fonctionnement repose sur l’ouverture et la fermeture automatique de l’électrovanne intégrée, ce qui génère des impulsions d’eau pulsées. Ces impulsions créent des variations de pression sous forme d’ondes acoustiques qui se propagent dans la canalisation, provoquant un léger mouvement des parois détecté par le capteur acoustique du système.
L’alimentation du générateur peut se faire via 8 piles alcalines de type D installées dans un compartiment accessible sous le corps du générateur, un adaptateur 12 V CC pour voiture, ou une batterie lithium-ion rechargeable en option. Le compartiment à piles s’ouvre après avoir retiré un bac de rangement amovible et déverrouillé une serrure à clé quart de tour.
L’utilisation se déroule en raccordant le générateur à la canalisation cible, en activant l’électrovanne pour générer les impulsions acoustiques, puis en utilisant le détecteur acoustique au sol pour localiser la canalisation ou détecter les fuites, en fonction de l’intensité des signaux reçus. Le système est adapté à différents contextes d’usage, notamment la localisation de canalisations en plastique souterraines et la détection précise de fuites jusqu’à 5 mètres de profondeur.
En cas de dysfonctionnement, il est impératif de vérifier que le générateur est hors tension avant toute intervention de raccordement ou de débranchement de l’électrovanne. Le générateur doit être utilisé avec la pression compatible indiquée par la bande thermo-rétractable colorée sur le câble de l’électrovanne (jaune pour 4 bars maximum, rouge pour 10 bars maximum).
Le fonctionnement repose sur l’ouverture et la fermeture automatique de l’électrovanne intégrée, ce qui génère des impulsions d’eau pulsées. Ces impulsions créent des variations de pression sous forme d’ondes acoustiques qui se propagent dans la canalisation, provoquant un léger mouvement des parois détecté par le capteur acoustique du système.
L’alimentation du générateur peut se faire via 8 piles alcalines de type D installées dans un compartiment accessible sous le corps du générateur, un adaptateur 12 V CC pour voiture, ou une batterie lithium-ion rechargeable en option. Le compartiment à piles s’ouvre après avoir retiré un bac de rangement amovible et déverrouillé une serrure à clé quart de tour.
L’utilisation se déroule en raccordant le générateur à la canalisation cible, en activant l’électrovanne pour générer les impulsions acoustiques, puis en utilisant le détecteur acoustique au sol pour localiser la canalisation ou détecter les fuites, en fonction de l’intensité des signaux reçus. Le système est adapté à différents contextes d’usage, notamment la localisation de canalisations en plastique souterraines et la détection précise de fuites jusqu’à 5 mètres de profondeur.
En cas de dysfonctionnement, il est impératif de vérifier que le générateur est hors tension avant toute intervention de raccordement ou de débranchement de l’électrovanne. Le générateur doit être utilisé avec la pression compatible indiquée par la bande thermo-rétractable colorée sur le câble de l’électrovanne (jaune pour 4 bars maximum, rouge pour 10 bars maximum).
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
À quelles canalisations le générateur d’impulsions acoustiques RD510-Tx peut-il être raccordé ?
Le générateur RD510-Tx peut être raccordé aux têtes d’arrosage, robinets d’arrosage, bases de compteurs d’eau, bornes d’incendie et sorties d’eau. Il est livré avec un kit complet de robinetterie, un kit d’adaptation pour canalisation et robinet, ainsi qu’un tuyau intermédiaire avec vanne marche/arrêt, un tuyau d’évacuation et une rondelle de filtre pour empêcher l’entrée de débris.
Quelles sont les conditions de pression nécessaires pour utiliser ce transmetteur d’eau pulsé ?
Le générateur doit être utilisé sur des canalisations pleines et sous pression, avec une plage optimale entre 3 et 7 bars. La pression maximale admissible dépend de l’électrovanne installée, identifiée par une bande thermo-rétractable sur le câble : jaune pour 4 bars maximum (version standard), rouge pour 10 bars maximum (version haute pression). Il est impératif de vérifier cette pression avant installation.
Comment alimenter le générateur d’impulsions acoustiques RD510-Tx ?
L’alimentation peut se faire via 8 piles alcalines de type D installées dans un compartiment accessible sous le corps du générateur, un adaptateur 12 V CC pour voiture ou une batterie lithium-ion rechargeable en option. Le compartiment à piles s’ouvre après retrait du bac de rangement amovible et déverrouillage avec une serrure à clé quart de tour.
Quelles précautions faut-il prendre avant l’installation du générateur ?
Il est indispensable de nettoyer soigneusement les points de raccordement afin d’éliminer rouille, limon, produits d’étanchéité ou autres corps étrangers pour éviter toute obstruction. Il faut également vérifier que le tamis de la rondelle filtrante est propre et en bon état. L’utilisation systématique de cette rondelle à l’entrée de l’électrovanne est obligatoire pour garantir le bon fonctionnement.
Quel est le principe de fonctionnement du générateur d’impulsions acoustiques ?
Le générateur crée des impulsions d’eau pulsées en ouvrant et fermant automatiquement une électrovanne, provoquant des variations de pression sous forme d’ondes acoustiques qui se propagent dans la canalisation. Ces ondes génèrent un léger mouvement des parois détecté par le capteur acoustique, permettant la localisation précise des canalisations et des fuites.
