RD510-Tx Transmetteur d'eau pulsé Kit haute pression 10 bar RADIODETECTION - 10/RD510-TX-HP
Référence : R01210RD510TXHP
Découvrez RD510-Tx Transmetteur d'eau pulsé Kit haute pression 10 bar RADIODETECTION - 10/RD510-TX-HP disponible à l'achat
Les points clés
- Localisation précise des canalisations jusqu’à 5 mètres de profondeur
- Électrovanne haute pression 10 bar adaptée aux réseaux d’eau
- Autonomie jusqu’à 8 heures avec batterie lithium-ion optionnelle
- Indice de protection IP65 contre poussière et projections d’eau
- Kit complet avec sac de transport et raccords métriques ou impériaux
4 555,24 € TTC 3 796,03 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Le transmetteur d'eau pulsé kit haute pression 10 bar RADIODETECTION - 10/RD510-TX-HP est un générateur d’impulsions acoustiques conçu pour la localisation précise des canalisations d’eau en plastique et la détection de fuites.

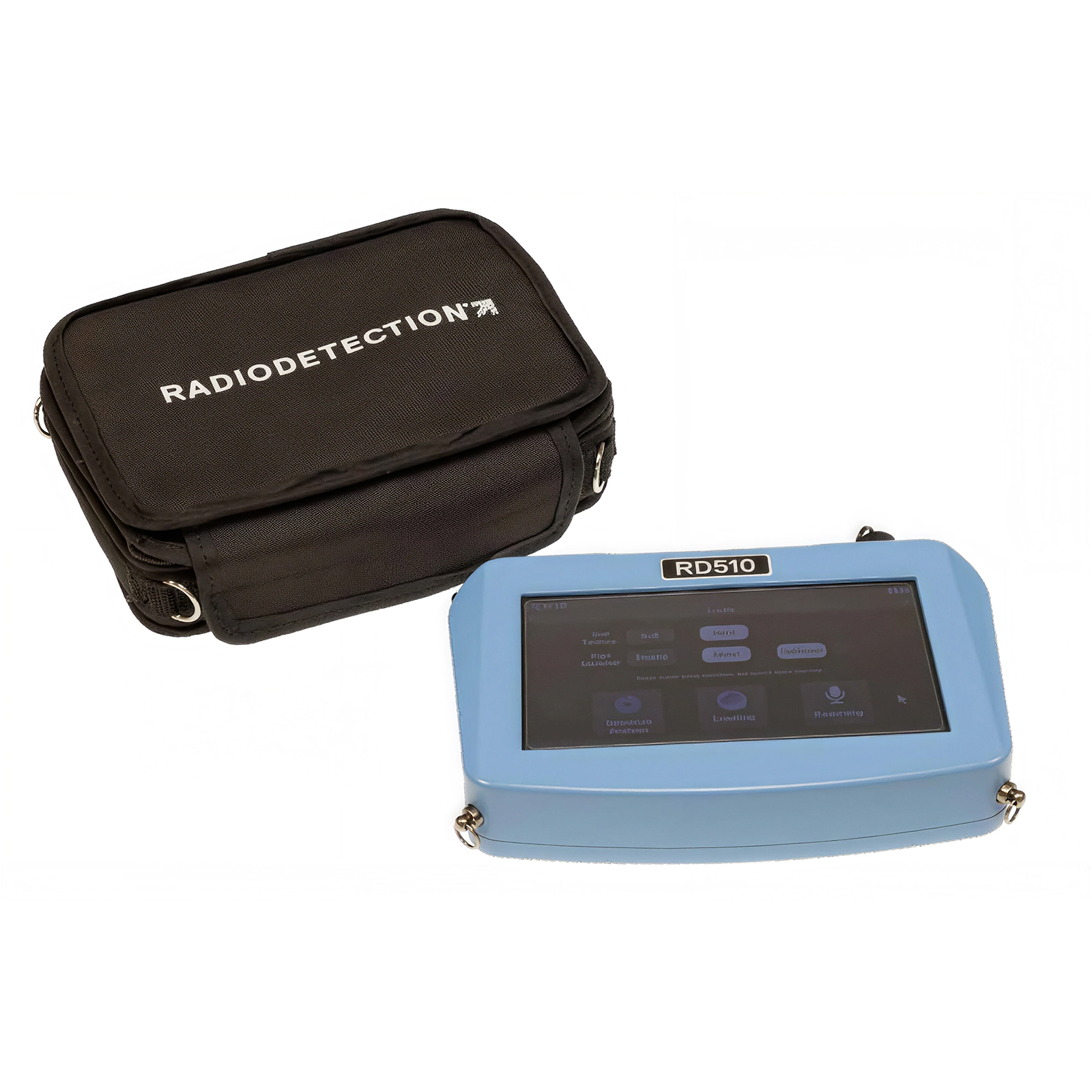

Ce kit comprend un sac souple de transport, une électrovanne haute pression de 10 bars, un adaptateur d’alimentation 12 V CC, un tuyau d’évacuation ainsi qu’un ensemble de robinetterie avec un kit d’adaptateur pour canalisation et robinet.
Le générateur d’impulsions fonctionne en ouvrant et fermant automatiquement l’électrovanne, ce qui provoque une interruption régulière du flux d’eau dans la canalisation. Cette variation crée des ondes acoustiques détectables à la surface du sol par le capteur acoustique du système RD510.
Le système permet de localiser les canalisations et les fuites avec une grande précision, jusqu’à une profondeur de 5 mètres et sur des distances allant jusqu’à 45 mètres, selon la composition du sol et le matériau de la canalisation.
Le générateur est fabriqué en ABS, ce qui assure robustesse et légèreté, avec un poids d’expédition de 3 kg et des dimensions compactes (20,3 x 34,3 x 22,8 cm).
Il est alimenté par 8 piles alcalines de type D, une alimentation 12 V CC via un adaptateur voiture, ou par une batterie lithium-ion rechargeable en option, offrant une autonomie jusqu’à 8 heures à 20°C.
Le générateur est protégé contre la poussière et les projections d’eau avec un indice de protection IP65 (avec le plateau à outils).
L’électrovanne est disponible en version haute pression (10 bar) conforme à la pression optimale des canalisations, avec un code couleur sur son câble pour vérification rapide : rouge pour 10 bar max.
Le kit est livré avec des raccords adaptés aux normes impériales ou métriques selon la région d’utilisation.
Pour garantir un fonctionnement optimal, il est recommandé de nettoyer soigneusement les points de raccordement et d’utiliser la rondelle filtrante fournie pour éviter toute obstruction.
Ce transmetteur est un élément clé du système RD510, qui inclut également une unité de commande manuelle et un capteur acoustique avec perche télescopique, permettant une détection acoustique précise des fuites et canalisations, avec un écran tactile couleur HD de 7 pouces, réglages de gain et volume, et une interface conviviale.
L’ensemble est destiné aux professionnels de la maintenance et réparation des réseaux d’eau, facilitant la localisation rapide et fiable des fuites dans les canalisations souterraines, contribuant ainsi à la gestion durable des ressources hydriques.
Le transmetteur d'eau pulsé kit haute pression 10 bar RADIODETECTION - 10/RD510-TX-HP est un générateur d’impulsions acoustiques conçu pour la localisation précise des canalisations d’eau en plastique et la détection de fuites. Il fonctionne en ouvrant et fermant automatiquement une électrovanne haute pression de 10 bars, ce qui provoque une interruption régulière du flux d’eau dans la canalisation. Cette variation génère des ondes acoustiques détectables à la surface du sol par le capteur acoustique du système RD510.
Ce système permet de localiser les canalisations et les fuites avec une grande précision, jusqu’à une profondeur de 5 mètres et sur des distances allant jusqu’à 45 mètres, selon la composition du sol et le matériau de la canalisation. Le générateur est fabriqué en ABS, assurant robustesse et légèreté, avec un poids de 3 kg et des dimensions compactes de 20,3 x 34,3 x 22,8 cm.
L’alimentation se fait par 8 piles alcalines de type D, une entrée 12 V CC via un adaptateur pour voiture, ou par une batterie lithium-ion rechargeable en option, offrant une autonomie jusqu’à 8 heures à 20 °C. Le générateur bénéficie d’un indice de protection IP65 (avec le plateau à outils), garantissant une bonne protection contre la poussière et les projections d’eau.
Le kit comprend également un sac souple de transport, un tuyau d’évacuation, ainsi qu’un ensemble de robinetterie avec un kit d’adaptateur pour canalisation et robinet. L’électrovanne haute pression est codée par couleur (câble rouge) pour une vérification rapide de la pression maximale admissible.
Pour un fonctionnement optimal, il est recommandé de nettoyer soigneusement les points de raccordement et d’utiliser la rondelle filtrante fournie afin d’éviter toute obstruction.
Ce transmetteur est un élément clé du système RD510, qui inclut aussi une unité de commande manuelle avec écran tactile couleur HD de 7 pouces, un capteur acoustique avec perche télescopique, et des réglages de gain et volume, facilitant ainsi la détection acoustique précise des fuites et canalisations. Il est destiné aux professionnels de la maintenance et réparation des réseaux d’eau, contribuant à une localisation rapide et fiable des fuites dans les canalisations souterraines pour une gestion durable des ressources hydriques.
Ce système permet de localiser les canalisations et les fuites avec une grande précision, jusqu’à une profondeur de 5 mètres et sur des distances allant jusqu’à 45 mètres, selon la composition du sol et le matériau de la canalisation. Le générateur est fabriqué en ABS, assurant robustesse et légèreté, avec un poids de 3 kg et des dimensions compactes de 20,3 x 34,3 x 22,8 cm.
L’alimentation se fait par 8 piles alcalines de type D, une entrée 12 V CC via un adaptateur pour voiture, ou par une batterie lithium-ion rechargeable en option, offrant une autonomie jusqu’à 8 heures à 20 °C. Le générateur bénéficie d’un indice de protection IP65 (avec le plateau à outils), garantissant une bonne protection contre la poussière et les projections d’eau.
Le kit comprend également un sac souple de transport, un tuyau d’évacuation, ainsi qu’un ensemble de robinetterie avec un kit d’adaptateur pour canalisation et robinet. L’électrovanne haute pression est codée par couleur (câble rouge) pour une vérification rapide de la pression maximale admissible.
Pour un fonctionnement optimal, il est recommandé de nettoyer soigneusement les points de raccordement et d’utiliser la rondelle filtrante fournie afin d’éviter toute obstruction.
Ce transmetteur est un élément clé du système RD510, qui inclut aussi une unité de commande manuelle avec écran tactile couleur HD de 7 pouces, un capteur acoustique avec perche télescopique, et des réglages de gain et volume, facilitant ainsi la détection acoustique précise des fuites et canalisations. Il est destiné aux professionnels de la maintenance et réparation des réseaux d’eau, contribuant à une localisation rapide et fiable des fuites dans les canalisations souterraines pour une gestion durable des ressources hydriques.
- Référence fournisseur : 10/RD510-TX-HP
- Générateur d’onde acoustique, sac souple, adaptateur de voiture 12 V, kit de raccordement canalisations, électrovanne acoustique 10 bar
- Dimensions (mallette) : 20,3 x 34,3 x 22,8 cm (LxlxH)
- Fabrication : ABS
- Alimentation : 8 piles alcalines de type D, entrée 12 V CC ou batterie lithium-ion en option
- Indice de protection IP : IP65 (avec le plateau à outils)
- Température d’utilisation : -20 à 50 °C
- Durée de fonctionnement : jusqu’à 8 heures (à 20 °C)
Le transmetteur d'eau pulsé s'utilise en le raccordant à une bouche d'incendie, à la base d'un compteur ou à un robinet externe. Il fonctionne en ouvrant et fermant automatiquement une électrovanne haute pression, ce qui provoque une interruption régulière du flux d'eau dans la canalisation. Cette variation génère des ondes acoustiques détectables à la surface du sol par le capteur acoustique du système RD510.
L'utilisateur commence par connecter le générateur d'impulsions à la canalisation cible. Ensuite, il active l'envoi d'une onde acoustique détectable dans la canalisation via le générateur. Le capteur acoustique, positionné à la surface du sol, détecte ces ondes pour localiser avec précision la canalisation ou une fuite éventuelle.
Le système permet de localiser les canalisations et les fuites jusqu’à une profondeur de 5 mètres et sur des distances allant jusqu’à 45 mètres, selon la composition du sol et le matériau de la canalisation.
Pour un fonctionnement optimal, il est nécessaire de nettoyer soigneusement les points de raccordement avant utilisation, notamment en veillant à ce que la rondelle filtrante fournie soit propre et en place pour éviter toute obstruction. Les canalisations doivent être pleines et sous pression, idéalement entre 3 et 7 bars, en vérifiant que la pression maximale admissible de l’électrovanne correspond à celle de la canalisation.
L'utilisateur peut ajuster les paramètres du système via l'unité de commande manuelle, notamment la sensibilité (gain) et le volume sonore du casque, ainsi que choisir la texture du sol (dur ou meuble) et le matériau de la canalisation (plastique, métal ou inconnu) pour adapter la détection.
Lors de la localisation, le capteur acoustique est déplacé sur la surface du sol à différents points. À chaque position, l'utilisateur prend une mesure en évitant tout bruit parasite. Chaque mesure affiche la moyenne du signal acoustique ainsi que le bruit instantané. Ces mesures peuvent être verrouillées et enregistrées pour analyser la position la plus probable de la canalisation ou de la fuite.
En cas de dysfonctionnement de l’unité de mesure, celle-ci peut être réinitialisée via un bouton dédié. Le générateur d’impulsions acoustiques est alimenté par 8 piles alcalines de type D, une alimentation 12 V CC via adaptateur voiture, ou une batterie lithium-ion rechargeable en option, offrant jusqu’à 8 heures d’autonomie.
Ainsi, le produit s’utilise dans des contextes de maintenance et réparation des réseaux d’eau, en extérieur, pour la détection précise de canalisations en plastique souterraines et la localisation fiable de fuites, contribuant à une gestion efficace des ressources hydriques.
L'utilisateur commence par connecter le générateur d'impulsions à la canalisation cible. Ensuite, il active l'envoi d'une onde acoustique détectable dans la canalisation via le générateur. Le capteur acoustique, positionné à la surface du sol, détecte ces ondes pour localiser avec précision la canalisation ou une fuite éventuelle.
Le système permet de localiser les canalisations et les fuites jusqu’à une profondeur de 5 mètres et sur des distances allant jusqu’à 45 mètres, selon la composition du sol et le matériau de la canalisation.
Pour un fonctionnement optimal, il est nécessaire de nettoyer soigneusement les points de raccordement avant utilisation, notamment en veillant à ce que la rondelle filtrante fournie soit propre et en place pour éviter toute obstruction. Les canalisations doivent être pleines et sous pression, idéalement entre 3 et 7 bars, en vérifiant que la pression maximale admissible de l’électrovanne correspond à celle de la canalisation.
L'utilisateur peut ajuster les paramètres du système via l'unité de commande manuelle, notamment la sensibilité (gain) et le volume sonore du casque, ainsi que choisir la texture du sol (dur ou meuble) et le matériau de la canalisation (plastique, métal ou inconnu) pour adapter la détection.
Lors de la localisation, le capteur acoustique est déplacé sur la surface du sol à différents points. À chaque position, l'utilisateur prend une mesure en évitant tout bruit parasite. Chaque mesure affiche la moyenne du signal acoustique ainsi que le bruit instantané. Ces mesures peuvent être verrouillées et enregistrées pour analyser la position la plus probable de la canalisation ou de la fuite.
En cas de dysfonctionnement de l’unité de mesure, celle-ci peut être réinitialisée via un bouton dédié. Le générateur d’impulsions acoustiques est alimenté par 8 piles alcalines de type D, une alimentation 12 V CC via adaptateur voiture, ou une batterie lithium-ion rechargeable en option, offrant jusqu’à 8 heures d’autonomie.
Ainsi, le produit s’utilise dans des contextes de maintenance et réparation des réseaux d’eau, en extérieur, pour la détection précise de canalisations en plastique souterraines et la localisation fiable de fuites, contribuant à une gestion efficace des ressources hydriques.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment connecter le générateur d'impulsions acoustiques RD510 à une canalisation d'eau ?
Le générateur d'impulsions acoustiques se raccorde à une bouche d'incendie, à la base d'un compteur ou à un robinet externe via un kit de robinetterie avec adaptateurs adaptés aux normes impériales ou métriques. Il est recommandé de nettoyer soigneusement les points de raccordement pour éliminer rouille, limon, produits d’étanchéité ou corps étrangers. La rondelle filtrante fournie doit toujours être utilisée à l’entrée de l’électrovanne pour éviter toute obstruction.
Quelle pression d'eau le générateur d'impulsions peut-il supporter ?
L’électrovanne du générateur est codée par couleur sur son câble pour indiquer sa pression maximale admissible : jaune pour 4 bars et rouge pour 10 bars maximum. Il est essentiel de vérifier que la pression maximale de l’électrovanne correspond à celle de la canalisation cible. La pression optimale de fonctionnement se situe entre 3 et 7 bars, et les canalisations doivent être pleines et sous pression pour garantir un fonctionnement correct.
Quels sont les modes d'alimentation possibles du générateur d'impulsions acoustiques ?
Le générateur peut être alimenté par 8 piles alcalines de type D, par une alimentation 12 V CC via un adaptateur voiture fourni, ou par une batterie lithium-ion rechargeable en option. L’autonomie de fonctionnement est jusqu’à 8 heures à 20 °C. Le compartiment des piles est situé sous le générateur et s’ouvre via un bac de rangement et une clé quart de tour.
Comment fonctionne le générateur d'impulsions acoustiques pour localiser les canalisations et fuites ?
Le générateur crée un signal acoustique en ouvrant et fermant automatiquement une électrovanne, provoquant une interruption régulière du flux d’eau dans la canalisation. Cette variation génère des ondes acoustiques qui se propagent dans la canalisation et sont détectées à la surface du sol par le capteur acoustique du système RD510. L’utilisateur localise ainsi la canalisation ou la fuite en identifiant le point de signal maximal, avec une précision jusqu’à 5 mètres de profondeur et sur des distances allant jusqu’à 45 mètres selon la nature du sol et du matériau.
Quels accessoires sont fournis avec le générateur d'impulsions acoustiques ?
Le kit comprend un sac souple de transport, une électrovanne haute pression 10 bar (ou standard 4 bar selon la référence), un adaptateur d’alimentation 12 V CC, un tuyau d’évacuation pour l’eau, un ensemble de robinetterie avec kit d’adaptateurs métriques ou impériaux, ainsi qu’une rondelle filtrante pour protéger l’électrovanne.
Quelles précautions d'utilisation sont recommandées pour le générateur d'impulsions acoustiques ?
Il est impératif de toujours vérifier que le générateur est hors tension avant d’établir ou de débrancher un raccordement. Le tuyau d’évacuation doit être utilisé lorsque l’électrovanne est appliquée à un robinet situé à moins de 15 mètres d’un bâtiment. Il faut nettoyer régulièrement les points de raccordement et la rondelle filtrante pour éviter toute obstruction. Le générateur ne doit pas être utilisé dans des zones présentant des gaz dangereux. Enfin, il est conseillé de ne pas utiliser l’appareil de manière prolongée sur des systèmes d’alimentation en eau de qualité inférieure ou plus de 30 minutes d’affilée.
