Récepteur C.A.T4+ RADIODETECTION - 10/CAT4+RD11
Référence : R01210CAT4PRD11
Découvrez Récepteur C.A.T4+ RADIODETECTION - 10/CAT4+RD11 disponible à l'achat
- Détection simultanée des signaux Genny 50 hertz et radio
- Estimation précise de profondeur jusqu’à 3 m pour câbles
- Boîtier robuste IP54 adapté à tous les environnements
- Fonctions de sécurité avancées comme StrikeAlert™ et CALSafe™
- Connectivité Bluetooth pour synchronisation et rapports
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

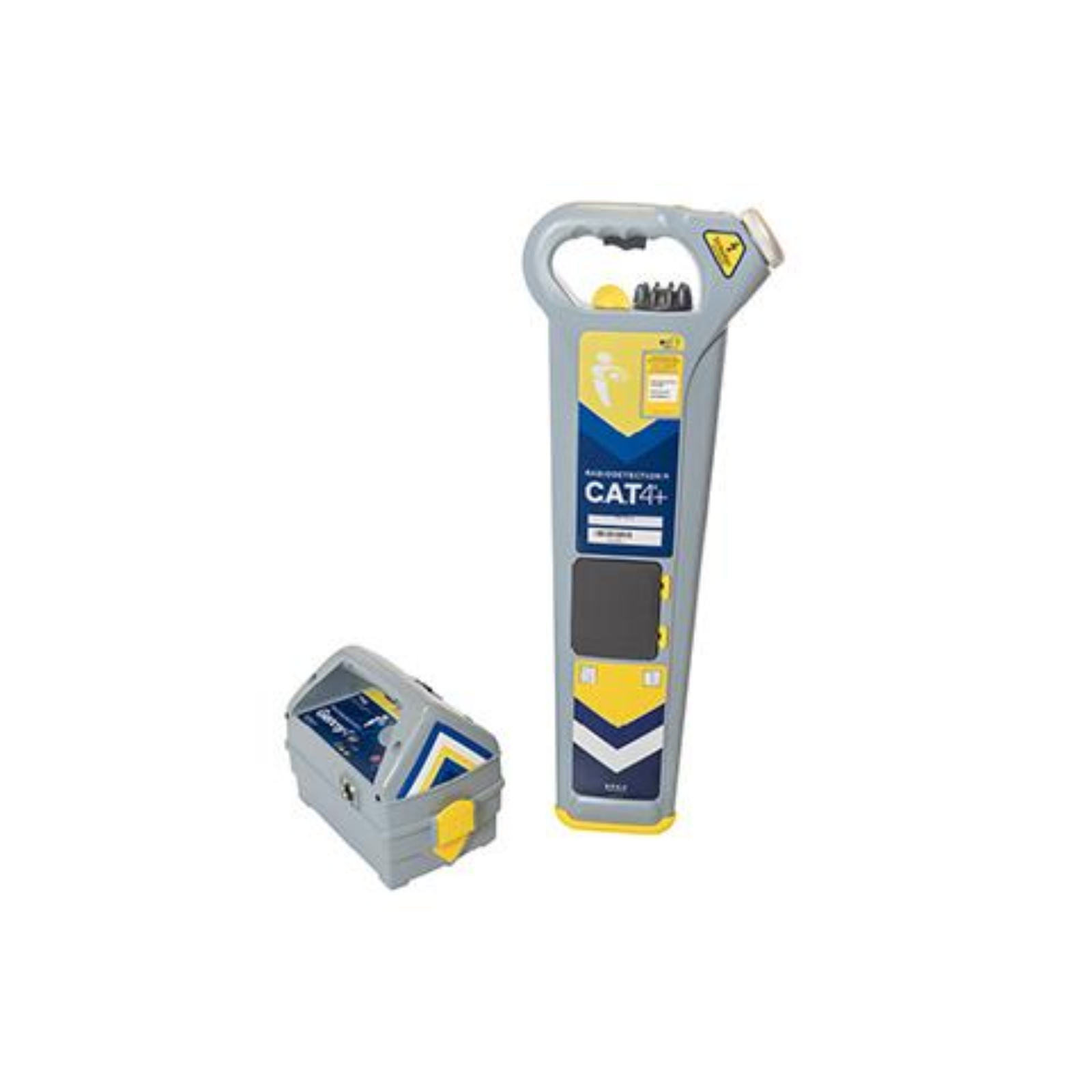

Le récepteur C.A.T4+ de Radiodetection est un outil avancé destiné à la localisation et à l’évitement des câbles et canalisations enterrés avant toute excavation.
Il offre une détection simultanée des signaux Genny, 50 hertz (électriques) et radio grâce au mode « Avoidance » qui accélère la recherche en combinant ces signaux.
Le C.A.T4+ détecte également les signaux transmis par le générateur Genny4, qui peut amplifier le signal pour une meilleure portée et une détection plus précise, notamment des câbles de petits diamètres difficiles à localiser.
Le récepteur est équipé d’un écran LCD rétroéclairé affichant clairement les niveaux de signal, la profondeur estimée, les alertes et les modes de fonctionnement.
Il dispose d’un contrôle de sensibilité pour ajuster la portée de détection et d’un haut-parleur détachable conçu pour une utilisation en environnements bruyants.
Le C.A.T4+ intègre plusieurs fonctions de sécurité et d’alerte, notamment :
- StrikeAlert™ qui avertit de la présence de réseaux peu profonds par un signal sonore et visuel
- Avertissement SWING™ qui détecte les mauvaises pratiques d’utilisation (balancement excessif) pour encourager un usage sûr (fonction disponible sur gC.A.T4+)
- Protection dynamique contre les surcharges pour filtrer les interférences électriques dans les environnements perturbés
- CALSafe™ qui contrôle la date de révision et peut empêcher l’utilisation au-delà de la période de calibrage
Le gC.A.T4+ est doté de fonctionnalités supplémentaires comme l’enregistrement des opérations, un module GPS/GNSS pour la localisation précise des relevés, la connectivité Bluetooth pour synchronisation avec l’application mobile C.A.T Manager, et la possibilité de générer des rapports d’utilisation détaillés.
Le C.A.T4+ est conçu pour être robuste et ergonomique :
- Boîtier léger en ABS résistant aux chocs avec protection IP54 pour une utilisation tous temps
- Gaine d’usure remplaçable
- Compartiment piles facile d’accès (2 piles type D)
- Bouton d’amplification du signal pour renforcer la détection

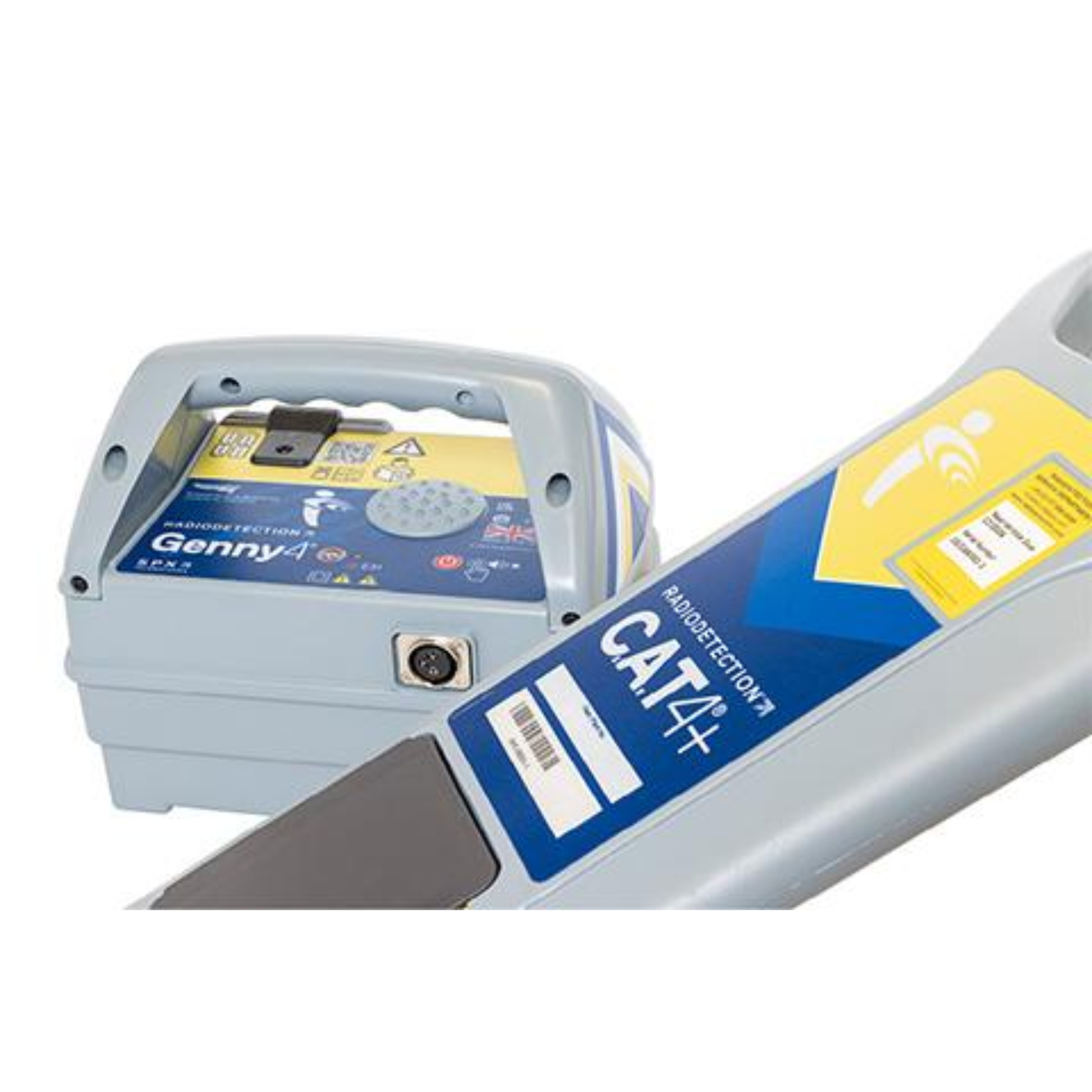

Le générateur Genny4 associé produit un signal double fréquence (33 kHz standard et un second signal superposé) qui améliore la détection des câbles et canalisations, notamment les petits diamètres.
Il peut être utilisé en raccordement direct, par induction ou avec une pince émettrice, et dispose d’un coffret de rangement pratique pour ses accessoires.
Le C.A.T4+ permet également d’estimer la profondeur des réseaux détectés (fonction réservée aux modèles C.A.T4+ et gC.A.T4+), avec une précision de ±5% sur des profondeurs allant jusqu’à 3 m pour les lignes et 7 m pour les sondes.
Le système complet C.A.T4+ avec Genny4 est conforme à la norme ISO9001 et bénéficie d’un entretien recommandé au moins annuel avec calibrage validé par Radiodetection.
Un test de fonctionnement quotidien est conseillé avant chaque utilisation.
Des accessoires optionnels sont disponibles pour étendre les capacités, notamment :
- Sonde de détection pour réseaux non métalliques
- FlexiTrace™, un jonc conducteur flexible pour localisation dans les conduits non métalliques
- Connecteurs pour prise domestique et câbles sous tension
Enfin, le C.A.T4+ peut être géré via le logiciel C.A.T Manager sur PC ou mobile, qui permet la gestion de flotte, l’analyse des relevés, le suivi des formations et l’amélioration continue des pratiques de localisation.
Cette solution professionnelle allie robustesse, précision, sécurité et connectivité pour garantir une détection fiable et une gestion optimale des réseaux enterrés lors des travaux d’excavation.
Le C.A.T4+ détecte également les signaux transmis par le générateur Genny4, capable d’amplifier le signal pour améliorer la portée et localiser des câbles de petits diamètres difficiles à repérer. Il offre une estimation précise de la profondeur des réseaux détectés, avec une précision de ±5% jusqu’à 3 m pour les câbles et 7 m pour les sondes.
L’appareil est équipé d’un écran LCD rétroéclairé affichant clairement les niveaux de signal, la profondeur estimée, les alertes et les modes de fonctionnement. Il dispose d’un contrôle de sensibilité pour ajuster la portée de détection et d’un haut-parleur détachable, adapté aux environnements bruyants.
Plusieurs fonctions de sécurité sont intégrées, notamment :
- StrikeAlert™ : avertit de la présence de réseaux peu profonds par un signal sonore et visuel,
- CALSafe™ : contrôle la date de révision et peut empêcher l’utilisation au-delà de la période de calibrage,
- Protection dynamique contre les surcharges : filtre les interférences électriques dans les environnements perturbés.
Le modèle gC.A.T4+ propose des fonctionnalités supplémentaires comme l’enregistrement des opérations, un module GPS/GNSS pour la localisation précise des relevés, la connectivité Bluetooth pour synchronisation avec l’application mobile C.A.T Manager, et la génération de rapports d’utilisation détaillés.
Le récepteur est conçu pour être robuste et ergonomique :
- Boîtier léger en ABS résistant aux chocs avec protection IP54 pour une utilisation tous temps,
- Gaine d’usure remplaçable,
- Compartiment piles facile d’accès (2 piles type D),
- Bouton d’amplification du signal pour renforcer la détection.
Le générateur Genny4 associé produit un signal double fréquence (33 kHz standard et un signal superposé) qui améliore la détection des câbles et canalisations, notamment les petits diamètres. Il peut être utilisé en raccordement direct, par induction ou avec une pince émettrice.
Le système complet C.A.T4+ avec Genny4 est conforme à la norme ISO9001. Un entretien annuel avec calibrage validé par Radiodetection est recommandé, avec un test de fonctionnement quotidien conseillé avant chaque utilisation.
Des accessoires optionnels permettent d’étendre les capacités, notamment : sonde de détection pour réseaux non métalliques, FlexiTrace™ (jonc conducteur flexible pour localisation dans conduits non métalliques), connecteurs pour prise domestique et câbles sous tension.
Le logiciel C.A.T Manager, disponible sur PC et mobile, permet la gestion de flotte, l’analyse des relevés, le suivi des formations et l’amélioration continue des pratiques de localisation. Ce système favorise la sécurité, réduit les mauvaises pratiques et optimise la gestion des réseaux enterrés lors des travaux d’excavation.
En résumé, le C.A.T4+ allie robustesse, précision, sécurité et connectivité pour garantir une détection fiable et une gestion optimale des réseaux souterrains.
- marque : radiodetection
- référence fournisseur : 10/CAT4+RD11
- détection simultanée des signaux genny, 50 hertz (électriques) et radio
- mode avoidance pour accélérer la recherche en combinant les signaux
- détection des signaux transmis par le générateur genny4 avec amplification du signal
- écran lcd rétroéclairé affichant niveaux de signal, profondeur estimée, alertes et modes de fonctionnement
- contrôle de sensibilité pour ajuster la portée de détection
- haut-parleur détachable pour utilisation en environnements bruyants
- fonctions de sécurité : strikealert (alerte réseaux peu profonds), calsafe (contrôle date de révision et calibrage), protection dynamique contre les surcharges
- estimation précise de la profondeur jusqu’à 3 m pour câbles et 7 m pour sondes, avec précision ±5%
- boîtier léger en abs résistant aux chocs, protection ip54 pour usage tous temps
- gaine d’usure remplaçable
- compartiment piles facile d’accès (2 piles type d)
- bouton d’amplification du signal
- connectivité bluetooth pour synchronisation et rapports via application c.a.t manager
Le générateur Genny4 s’utilise pour émettre un signal de détection sur les câbles ou canalisations via plusieurs méthodes : raccordement direct, pince émettrice ou induction. Le mode Genny du récepteur permet de détecter ces signaux actifs, notamment pour les câbles de petits diamètres difficiles à repérer. Le bouton de renforcement du signal du Genny4 augmente la puissance du signal pour améliorer la portée et la qualité de détection.
Avant chaque utilisation, il est recommandé d’effectuer un test de fonctionnement quotidien du C.A.T4+ et du Genny4, en vérifiant la présence sonore et la détection du signal sur une distance d’environ 15 mètres. Lors de la détection, l’utilisateur doit balayer la zone à excaver avec des passages parallèles espacés d’environ 50 cm, identifier la direction du câble ou de la canalisation détectée, puis suivre son tracé en marquant le sol.
Le C.A.T4+ offre une estimation de la profondeur des réseaux détectés uniquement en mode Genny, à condition que la distance entre le récepteur et le générateur soit respectée (au moins 10 mètres en mode induction, 5 mètres en raccordement direct ou pince émettrice). L’estimation se déclenche en appuyant sur la touche dédiée et s’affiche à l’écran.
En cas de présence de câbles ou canalisations peu profonds, la fonction StrikeAlert avertit l’opérateur par un signal sonore et visuel. Le modèle gC.A.T4+ intègre également une fonction SWING qui détecte les mouvements incorrects du récepteur (balancement excessif ou inclinaison) et alerte l’utilisateur.
Pour localiser des réseaux non métalliques, une sonde émettrice ou un jonc conducteur flexible (FlexiTrace™) peuvent être introduits dans les conduits, détectables en mode Genny ou Avoidance. La sonde peut être insérée dans les conduits et son signal localisé avec le récepteur.
En cas de dysfonctionnement ou d’utilisation non conforme, il est possible de désactiver temporairement les alertes StrikeAlert et SWING en maintenant la touche de profondeur lors de la mise sous tension.

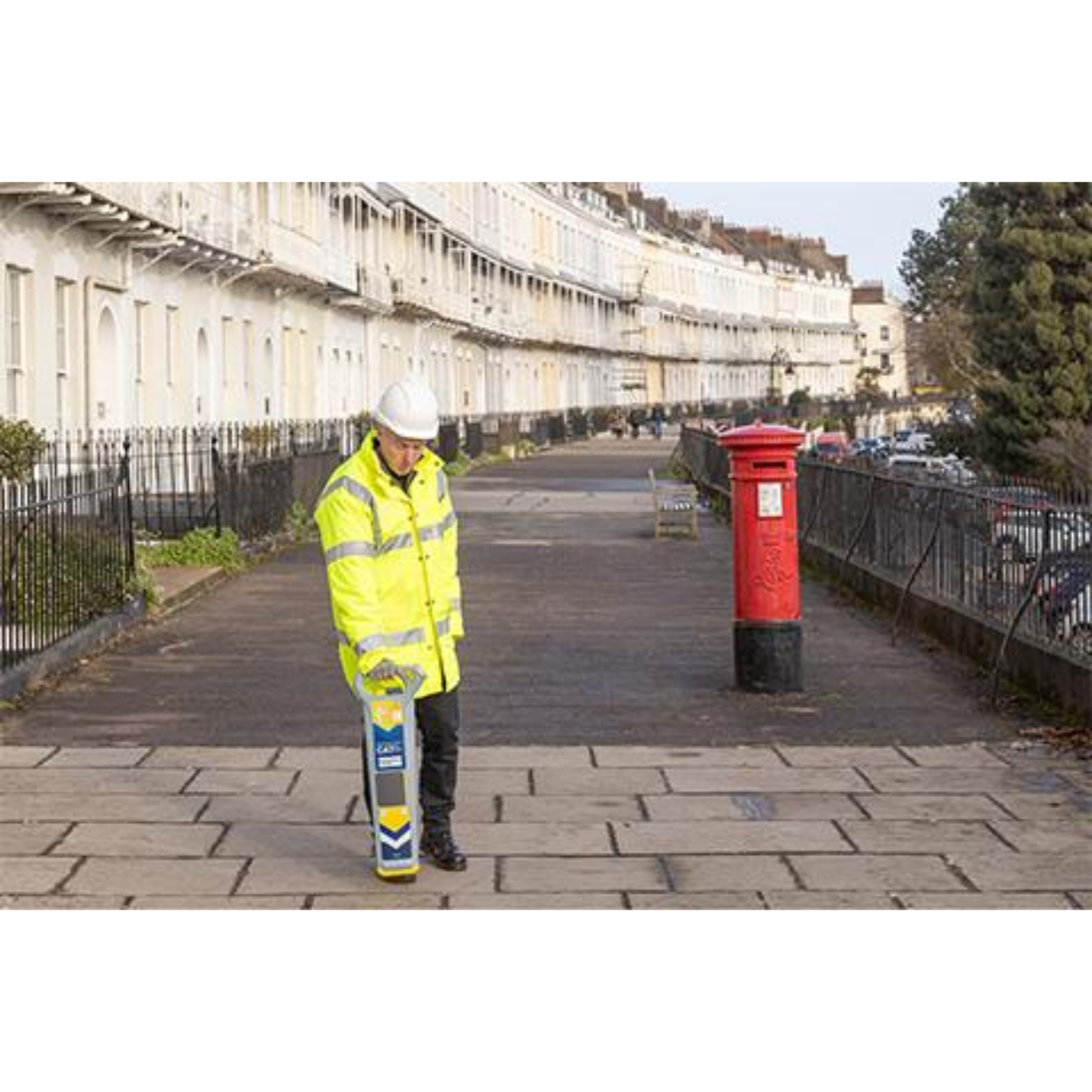

L’utilisation du C.A.T4+ est recommandée dans tous les contextes où la localisation précise des câbles et canalisations enterrés est nécessaire avant excavation, afin de réduire les risques d’endommagement. Un entretien annuel avec calibrage est conseillé pour garantir la fiabilité des mesures.
(Informations extraites principalement du guide utilisateur pages 2 à 13 et de la fiche produit PDF pages 2 à 8.)
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment choisir le modèle C.A.T4 adapté à mes besoins ?
Le C.A.T4 et le C.A.T4+ permettent une détection simultanée des signaux Genny, 50 hertz et radio pour localiser les réseaux publics enterrés. Le modèle gC.A.T4+ ajoute des fonctions avancées comme l’enregistrement des opérations, un module GPS/GNSS, la connectivité Bluetooth et la génération de rapports d’utilisation. Choisissez selon vos besoins en gestion de flotte et en analyse des relevés.
Quels sont les modes de détection disponibles et leurs usages ?
Le C.A.T4 propose quatre modes : Avoidance (détection simultanée des signaux Genny, 50 Hz et radio), Genny (détection des signaux émis par le générateur Genny4), 50 hertz (détection des champs électromagnétiques des câbles sous tension) et Radio (détection des signaux radio longue portée). Le mode Avoidance accélère la recherche avant excavation, tandis que le mode Genny est recommandé pour une détection précise, notamment des câbles de petits diamètres.
Comment estimer la profondeur des réseaux détectés avec le C.A.T4+ ?
L’estimation de profondeur est disponible uniquement sur les modèles C.A.T4+ et gC.A.T4+, en mode Genny. Elle nécessite que le récepteur soit positionné à une distance minimale du générateur Genny4 (10 m en induction, 5 m en raccordement direct ou pince émettrice). L’utilisateur appuie sur la touche dédiée pour afficher la profondeur avec une précision de ±5 % jusqu’à 3 m pour les câbles et 7 m pour les sondes. Cette fonction ne doit pas être utilisée pour décider de la faisabilité d’excavations mécaniques.
Quelles sont les fonctions de sécurité intégrées au C.A.T4 ?
Le C.A.T4 intègre plusieurs fonctions de sécurité : StrikeAlert avertit de la présence de réseaux peu profonds par signaux sonore et visuel, CALSafe contrôle la date de révision et bloque l’utilisation au-delà de la période de calibrage, et la protection dynamique contre les surcharges filtre les interférences électriques dans les environnements perturbés. Le modèle gC.A.T4+ ajoute l’avertissement SWING qui détecte les mouvements incorrects du récepteur (balancement excessif ou inclinaison).
Quels accessoires peuvent être utilisés avec le C.A.T4 pour améliorer la détection ?
Plusieurs accessoires sont disponibles : sonde de détection pour réseaux non métalliques, FlexiTrace™ (jonc conducteur flexible pour localisation dans conduits non métalliques), connecteurs pour prise domestique et câbles sous tension, pinces émettrices et aimant néodyme. Ces accessoires permettent d’adapter le système à des réseaux spécifiques et d’améliorer la précision de localisation.
Quelles précautions d’usage et d’entretien sont recommandées pour garantir la fiabilité du C.A.T4 ?
Il est recommandé d’effectuer un test de fonctionnement quotidien avant chaque utilisation pour vérifier la détection et le son. L’entretien annuel avec calibrage validé par Radiodetection est conseillé pour garantir la fiabilité et la conformité. Le C.A.T4 doit être utilisé en maintenant la lame verticale, sans balancer excessivement, pour assurer la précision. Les piles doivent être remplacées dès que le niveau est faible.
