Récepteur C.A.T4+ StrikeAlert RADIODETECTION - 10/CAT4+RD31
Référence : R01210CAT4PRD31
Découvrez Récepteur C.A.T4+ StrikeAlert RADIODETECTION - 10/CAT4+RD31 disponible à l'achat
- Détection précise des câbles avec estimation de profondeur ±5%
- Fonction StrikeAlert pour signaler réseaux peu profonds
- Protection dynamique contre surcharges électriques
- Écran rétroéclairé avec bargraph pour localisation rapide
- Boîtier léger IP54 adapté aux environnements difficiles
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

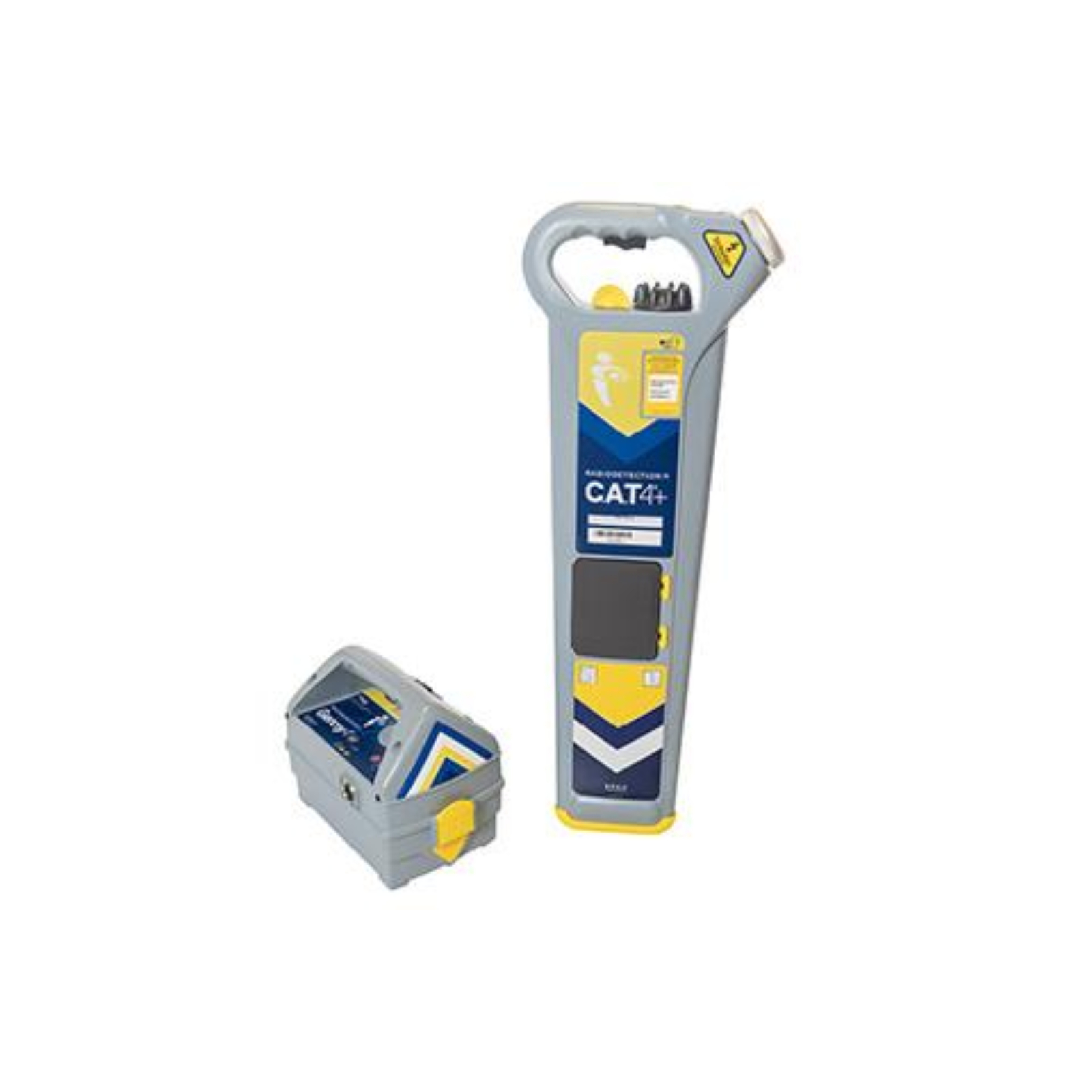

Le Récepteur C.A.T4+ StrikeAlert de Radiodetection est un outil avancé et fiable destiné à la localisation et à l’évitement des câbles et canalisations enterrés avant toute excavation.
Il combine plusieurs modes de détection : le mode d’évitement (Avoidance) qui recherche simultanément les signaux Genny, 50 hertz et radio, le mode Genny dédié aux signaux transmis par le générateur Genny4, le mode 50 hertz pour détecter les champs électromagnétiques des câbles sous tension, et le mode radio pour les signaux radio longue portée circulant dans les réseaux enterrés.
Le C.A.T4+ intègre la fonction StrikeAlert qui avertit l’opérateur de la présence de réseaux peu profonds grâce à un signal sonore et un affichage visuel.
La protection dynamique contre les surcharges élimine automatiquement les interférences électriques élevées, permettant une utilisation même en proximité de postes électriques ou de câbles haute tension.
Le récepteur dispose d’un écran rétroéclairé à contraste élevé avec un bargraph « Trace » pour identifier rapidement et localiser précisément un conducteur enterré.

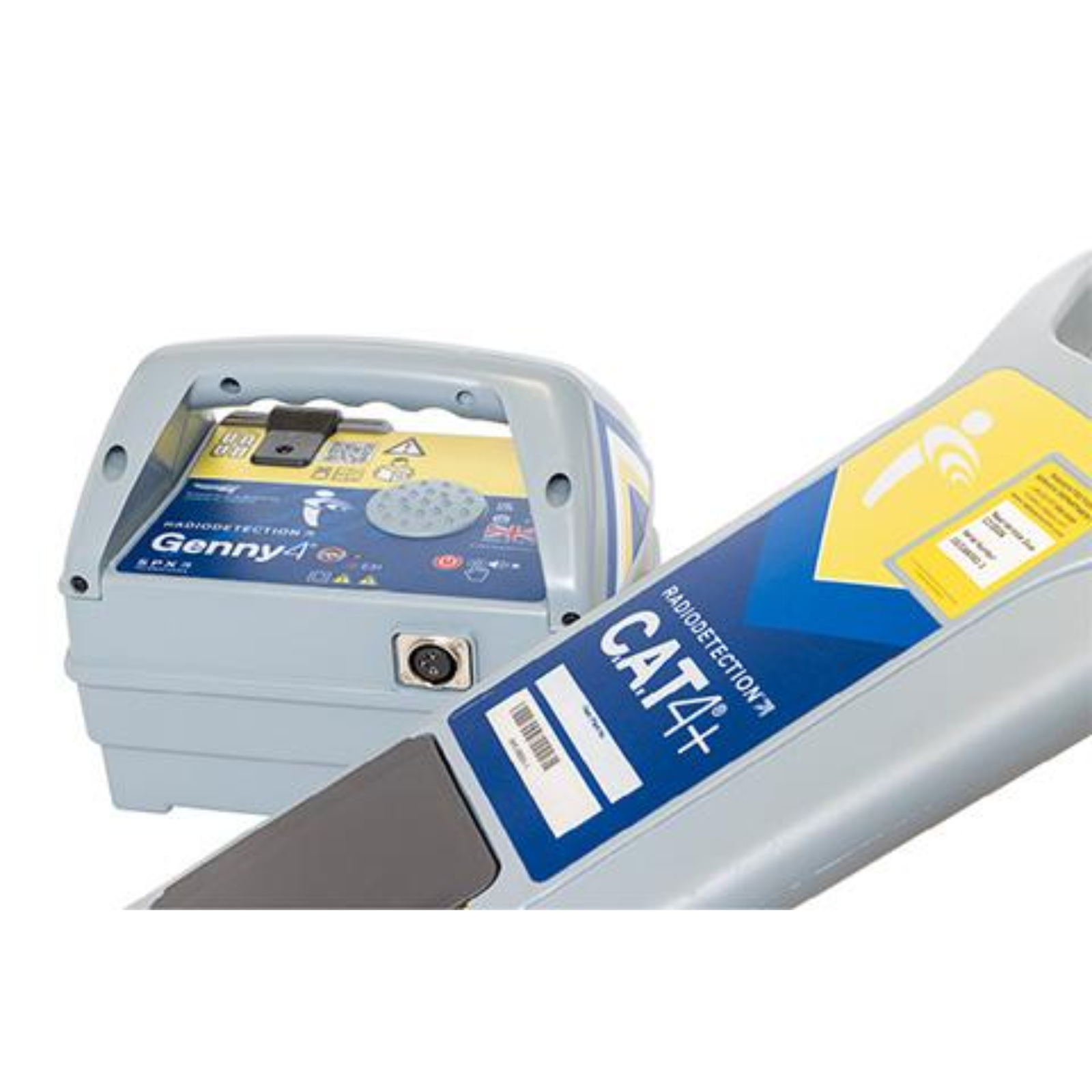

Le C.A.T4+ est compatible avec le générateur de signal Genny4, qui offre une double fréquence simultanée et une fonction d’amplification du signal pour détecter les réseaux plus petits et plus profonds.
Plusieurs méthodes d’application du signal Genny4 sont possibles : raccordement direct, pince émettrice, induction, permettant une grande flexibilité selon les conditions d’accès aux réseaux.
Le C.A.T4+ permet aussi l’estimation de la profondeur des réseaux détectés en mode Genny, avec une précision de ±5 % sur des profondeurs allant jusqu’à 3 mètres pour les câbles et 7 mètres pour la sonde.
Le boîtier est léger (2,3 kg avec piles), robuste en ABS avec protection IP54, et comprend un haut-parleur détachable pour une utilisation en environnement bruyant.
Le récepteur fonctionne avec 2 piles LR20 (type D) ou accus rechargeables, tandis que le Genny4 utilise 4 piles du même type.
Le C.A.T4+ intègre des fonctions avancées comme l’enregistrement des données d’utilisation, le Bluetooth, un récepteur GPS/GNSS pour la localisation précise des relevés, ainsi que la connectivité avec l’application mobile et le logiciel C.A.T Manager pour PC, facilitant la gestion de flotte, l’analyse des relevés et la formation des opérateurs.
Le gC.A.T4+ ajoute la fonction SWING, qui détecte les mauvaises pratiques d’utilisation (balancement excessif) et avertit l’opérateur, ainsi que le système CALSafe qui contrôle les intervalles de révision et de calibrage, empêchant l’utilisation hors période de validité.
Des accessoires complémentaires sont disponibles, tels que la sonde de détection pour réseaux non métalliques, FlexiTrace (jonc souple conducteur), pinces émettrices, connecteurs pour prise domestique ou câbles sous tension, permettant d’adapter l’équipement à diverses configurations de chantier.
Radiodetection recommande une révision annuelle avec validation du calibrage par des centres agréés, ainsi qu’une formation appropriée pour garantir une utilisation sûre et conforme.
Caractéristiques techniques principales :
- Plage de fonctionnement : -20 à 50°C
- Protection environnementale IP54
- Précision de profondeur : ±5% sur 0,1 m à 3 m pour câbles, jusqu’à 7 m pour sonde
- Précision GPS : 3 m CEP (pour gC.A.T4+)
- Poids : 2,3 kg (récepteur), 2,7 kg (Genny4) avec piles
Le C.A.T4+ StrikeAlert est un outil professionnel, robuste et complet, conçu pour garantir la sécurité des opérateurs et la fiabilité des détections dans les travaux d’excavation et de gestion des réseaux enterrés.
- Mode Avoidance qui recherche simultanément les signaux Genny, 50 hertz et radio pour une détection rapide et sécurisée.
- Mode Genny dédié aux signaux transmis par le générateur Genny4.
- Mode 50 hertz pour détecter les champs électromagnétiques des câbles sous tension.
- Mode radio pour les signaux radio longue portée circulant dans les réseaux enterrés.
La fonction StrikeAlert avertit l’opérateur de la présence de réseaux peu profonds grâce à un signal sonore et un affichage visuel. Le récepteur intègre une protection dynamique contre les surcharges électriques, éliminant automatiquement les interférences élevées, ce qui permet une utilisation même à proximité de postes électriques ou de câbles haute tension.
Le C.A.T4+ dispose d’un écran rétroéclairé à contraste élevé avec un bargraph « Trace » facilitant l’identification rapide et précise des conducteurs enterrés. Il est compatible avec le générateur de signal Genny4, qui offre une double fréquence simultanée et une amplification du signal pour détecter des réseaux plus petits et plus profonds. Plusieurs méthodes d’application du signal Genny4 sont possibles : raccordement direct, pince émettrice et induction, assurant une grande flexibilité selon les conditions d’accès.
Le récepteur permet l’estimation de la profondeur des réseaux détectés en mode Genny avec une précision de ±5 % sur des profondeurs allant jusqu’à 3 mètres pour les câbles et 7 mètres pour la sonde. Son boîtier léger (2,3 kg avec piles) est en ABS robuste avec une protection IP54, garantissant une utilisation fiable par tous les temps. Un haut-parleur détachable facilite l’utilisation en environnement bruyant.
L’alimentation du récepteur s’effectue via 2 piles LR20 (type D) ou accus rechargeables. Le C.A.T4+ intègre également des fonctions avancées telles que l’enregistrement des données d’utilisation, le Bluetooth, un récepteur GPS/GNSS pour la localisation précise des relevés, ainsi que la connectivité avec l’application mobile et le logiciel C.A.T Manager pour PC. Ces outils facilitent la gestion de flotte, l’analyse des relevés et la formation des opérateurs.
Le C.A.T4+ offre aussi un système CALSafe qui contrôle les intervalles de révision et de calibrage, empêchant l’utilisation hors période de validité. Des accessoires complémentaires sont disponibles, notamment une sonde pour réseaux non métalliques, FlexiTrace (jonc souple conducteur), pinces émettrices et connecteurs pour prise domestique ou câbles sous tension, permettant d’adapter l’équipement aux diverses configurations de chantier.
Radiodetection recommande une révision annuelle avec validation du calibrage par des centres agréés, ainsi qu’une formation adaptée pour garantir une utilisation sûre et conforme.
Caractéristiques techniques principales :
- Plage de fonctionnement : -20 à 50°C
- Protection environnementale : IP54
- Précision de profondeur : ±5 % sur 0,1 m à 3 m pour câbles, jusqu’à 7 m pour sonde
- Précision GPS : 3 m CEP (pour gC.A.T4+)
- Poids : 2,3 kg (récepteur), 2,7 kg (Genny4) avec piles
- Boîtier léger en ABS résistant aux chocs
- Écran rétroéclairé avec bargraph « Trace »
- Haut-parleur détachable
- Protection dynamique contre les surcharges électriques
- Fonction Bluetooth et récepteur GPS/GNSS (modèle gC.A.T4+)
- Enregistrement des données d’utilisation (modèle gC.A.T4+)
- Connectivité avec application mobile et logiciel C.A.T Manager pour PC
- Fonction estimation de profondeur des réseaux détectés en mode Genny
- Alimentation par 2 piles LR20 (type D) ou accus rechargeables
Le Récepteur C.A.T4+ StrikeAlert est un équipement robuste, complet et fiable, conçu pour garantir la sécurité des opérateurs et la fiabilité des détections dans les travaux d’excavation et la gestion des réseaux enterrés.
- plage de fonctionnement : -20 à 50°C
- protection environnementale : ip54
- précision de profondeur : ±5% sur 0,1 m à 3 m pour câbles, jusqu’à 7 m pour sonde
- précision gps : 3 m cep (pour gC.A.T4+)
- poids : 2,3 kg (récepteur), 2,7 kg (genny4) avec piles
- boîtier léger en abs résistant aux chocs
- écran rétroéclairé à contraste élevé avec bargraph « trace »
- haut-parleur détachable pour utilisation en milieu bruyant
- fonction strikealert avertissant la présence de réseaux peu profonds
- protection dynamique contre les surcharges électriques
- fonction bluetooth et récepteur gps/gnss (modèle gC.A.T4+)
- enregistrement des données d’utilisation (modèle gC.A.T4+)
- connectivité application mobile et logiciel C.A.T Manager pour pc
- fonction swing détectant les mauvaises pratiques d’utilisation (modèle gC.A.T4+)
- système calsafe contrôlant les intervalles de révision et calibrage (modèle gC.A.T4+)
- fonction estimation de profondeur des réseaux détectés en mode genny
- alimentation par 2 piles lr20 (type d) ou accus rechargeables pour le récepteur
- référence fournisseur : 10/CAT4+RD31
- marque : radiodetection
Le mode principal d’utilisation est le mode d’évitement (Avoidance), qui recherche simultanément les signaux Genny, 50 hertz et radio pour détecter la présence de câbles et canalisations enterrés dans la zone à excaver. Le balayage doit être effectué avec des mouvements réguliers, en commençant par le tour du site, puis en traversant la zone en plusieurs passages parallèles espacés d’environ 50 cm, afin de couvrir toute la surface.
Lorsqu’un câble ou une canalisation est détecté, l’opérateur doit identifier sa direction en pivotant le récepteur au-dessus du réseau, en observant les variations du bargraph et du signal sonore. Le suivi du tracé se fait en déplaçant régulièrement le récepteur d’un côté à l’autre, en marquant au sol la position repérée.
Le mode Genny est utilisé pour détecter les signaux transmis par le générateur Genny4, notamment pour les câbles de petits diamètres difficiles à repérer. Ce mode permet également d’estimer la profondeur du réseau détecté en maintenant la touche de profondeur enfoncée, puis en la relâchant lorsque la profondeur estimée s’affiche. Cette estimation ne doit pas être utilisée pour décider d’excavations mécaniques.
Le générateur Genny4 peut appliquer un signal aux réseaux par raccordement direct, pince émettrice ou induction. Le raccordement direct consiste à connecter le fil rouge sur le câble ou la canalisation et le fil noir sur un piquet de terre. La pince émettrice s’utilise pour appliquer un signal sans interrompre l’alimentation. L’induction consiste à placer le Genny4 à proximité du réseau à localiser et à induire un signal électromagnétique.
La fonction StrikeAlert avertit l’opérateur par un signal sonore et un affichage visuel de la présence de réseaux peu profonds détectés en modes 50 hertz, Genny ou Avoidance. Le récepteur intègre également une protection dynamique contre les surcharges qui filtre automatiquement les interférences électriques élevées, permettant l’utilisation même à proximité de postes électriques ou câbles haute tension.
En cas de perturbations électriques trop fortes, le bargraph clignote et il est conseillé d’écarter le récepteur de la zone perturbée ou de changer d’emplacement.
Pour une détection fiable, il est recommandé de tester quotidiennement le bon fonctionnement de l’ensemble C.A.T4+ et Genny4, en vérifiant la présence de signal sonore, la détection du signal Genny à une distance d’environ 15 mètres, et le bon affichage des modes sur l’écran.
Enfin, le gC.A.T4+ offre des fonctions supplémentaires comme la détection des mauvaises pratiques d’utilisation (balancement excessif), l’enregistrement des données d’utilisation, la connectivité Bluetooth et GPS, et la gestion via l’application mobile et le logiciel C.A.T Manager.
L’ensemble est destiné exclusivement à la localisation de câbles et canalisations enterrés avant excavation, et doit être utilisé avec prudence, en respectant les consignes et en procédant à une révision annuelle du calibrage.
