Récepteur gC.A.T4+, Metric, Data, SWING, StrikeAlert, CALSafe, GPS RADIODETECTION - 10/GCAT4+RD03
Référence : R01210GCAT4PRD03
Découvrez Récepteur gC.A.T4+, Metric, Data, SWING, StrikeAlert, CALSafe, GPS RADIODETECTION - 10/GCAT4+RD03 disponible à l'achat
- Détection simultanée des signaux électriques radio et Genny
- Alertes pour réseaux peu profonds et mauvaise manipulation
- Enregistrement complet avec position GPS et profondeur
- Boîtier léger ABS résistant aux chocs et protection IP54
- Connectivité Bluetooth pour transmission des données
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

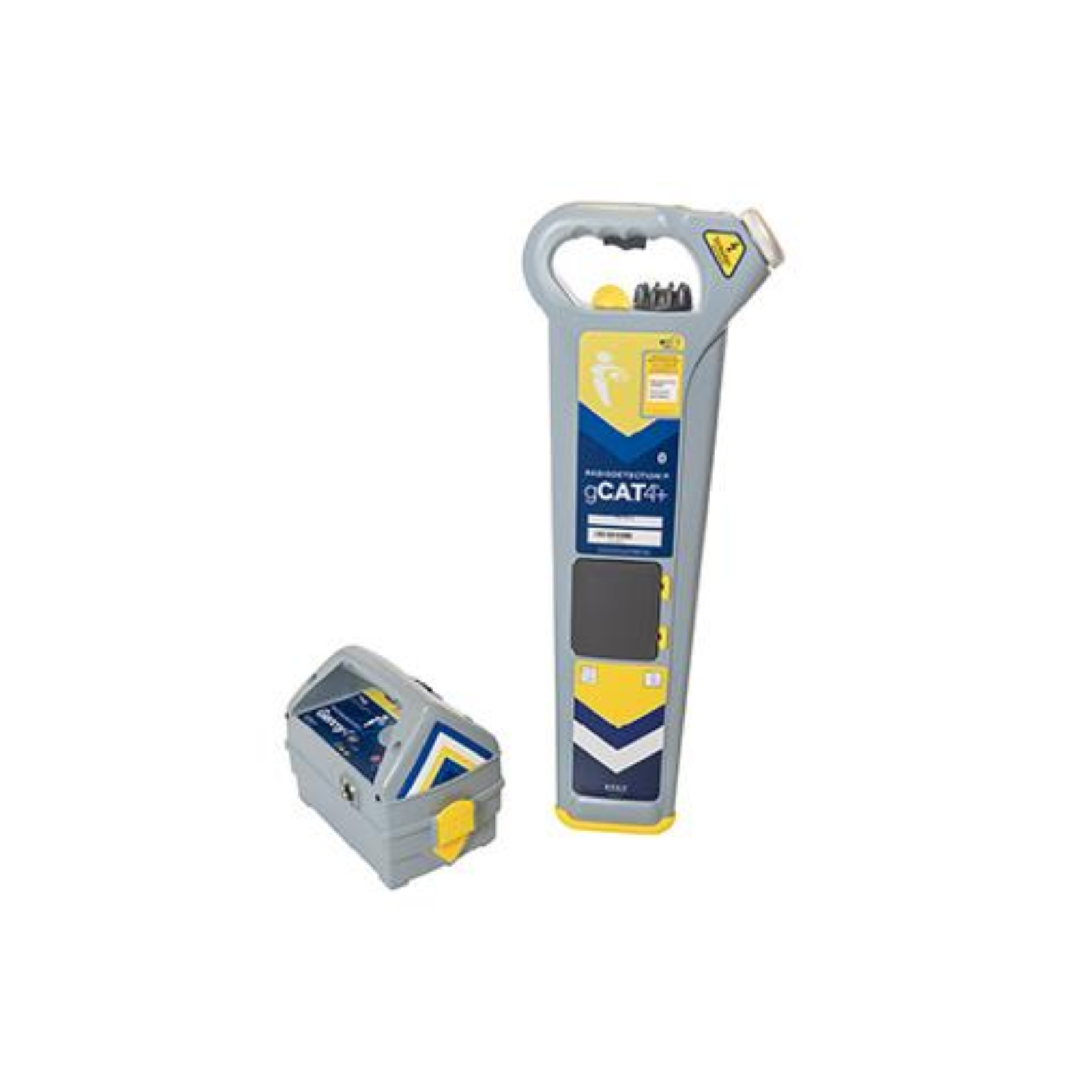

Le récepteur gC.A.T4+ de Radiodetection est un outil avancé d’évitement des câbles et canalisations enterrés, conçu pour localiser rapidement et précisément les réseaux avant excavation, garantissant la sécurité des opérateurs et la gestion optimale des infrastructures.
Ce récepteur intègre plusieurs modes de détection :
- Le mode Avoidance recherche simultanément les signaux électriques, radio et Genny pour un balayage rapide et efficace.
- Le mode Genny détecte les signaux transmis par le générateur Genny4, avec estimation de la profondeur.
- Le mode Puissance détecte les champs électromagnétiques générés par les câbles sous tension.
- Le mode Radio identifie les signaux radio longue portée circulant dans les câbles enterrés.
Le gC.A.T4+ est équipé de fonctionnalités uniques telles que StrikeAlert™, qui avertit en présence de réseaux peu profonds, et SWING™, qui détecte les mauvaises habitudes de manipulation pour améliorer la sécurité.
Il intègre également CALSafe™, un système de gestion du calibrage avec avertissement avant expiration et blocage de fonctionnement en cas de dépassement, garantissant la conformité et la fiabilité de l’appareil.
Le gC.A.T4+ dispose d’un enregistrement complet des opérations, incluant mode d’utilisation, niveaux des signaux détectés, alertes, position GPS/GNSS, profondeur, état de la batterie, calibrage, et inclinaison, permettant un suivi précis et une analyse approfondie via l’application C.A.T Manager pour PC et mobile.
La connectivité Bluetooth® facilite la transmission des données vers l’application mobile, qui permet un retour d’information en temps réel aux opérateurs pour améliorer leurs performances et la sécurité sur le terrain.
Le boîtier du récepteur est léger (2,3 kg avec piles), robuste (ABS résistant aux chocs) et certifié IP54, assurant une utilisation fiable quelles que soient les conditions climatiques.

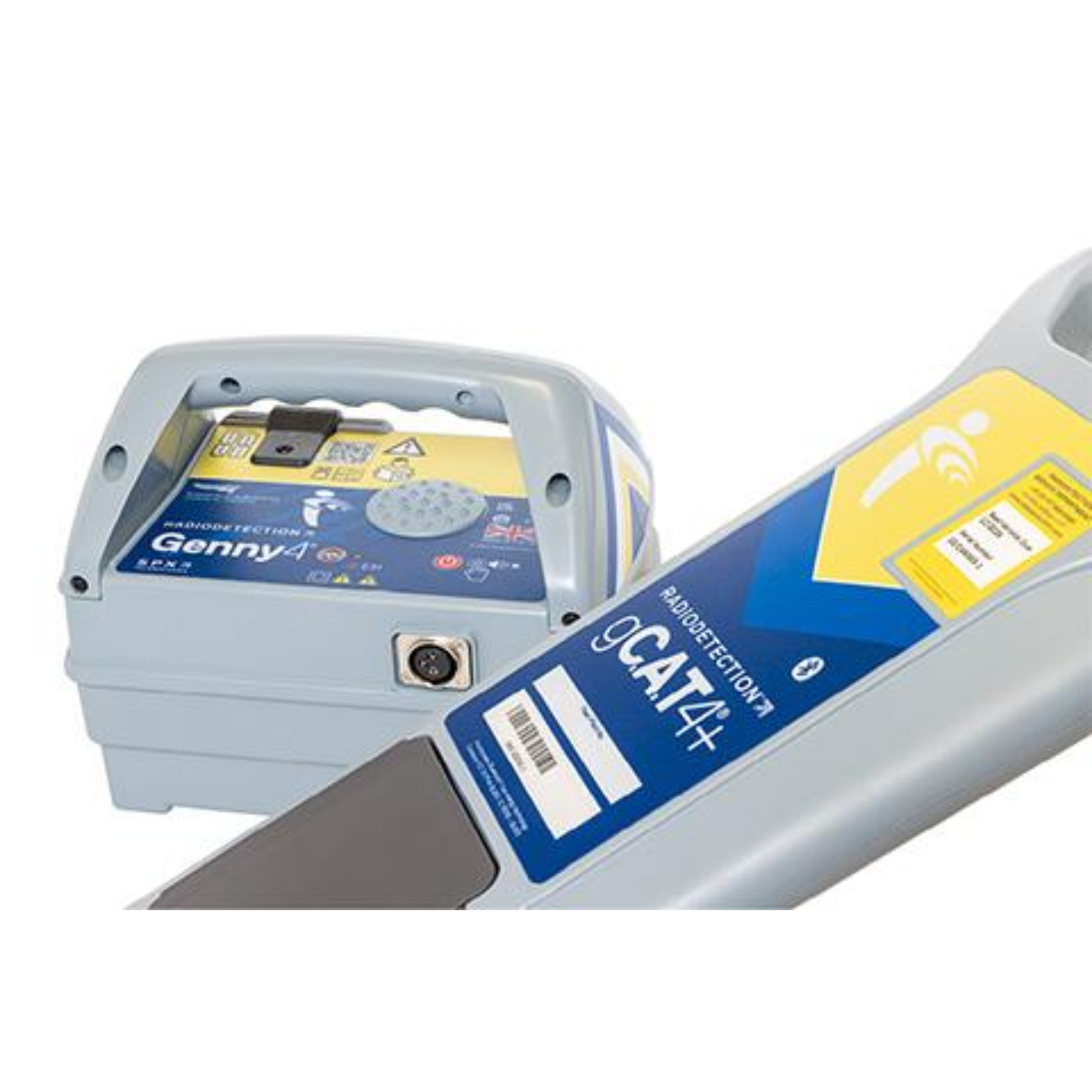

Le générateur de signal Genny4, compatible avec le gC.A.T4+, émet des signaux à double fréquence et double puissance, permettant la détection de câbles de petits diamètres et l’amplification du signal pour une portée accrue.
Le gC.A.T4+ propose également une fonction eCert™ pour un test de calibrage à distance rapide et précis, avec délivrance d’un certificat, simplifiant la maintenance et le contrôle qualité.
Pour un usage optimal, il est recommandé d’effectuer un test de fonctionnement quotidien du gC.A.T4+ et Genny4, ainsi qu’une révision annuelle avec calibrage validé par Radiodetection.
Le système C.A.T Manager Online permet aux responsables de gérer efficacement leur flotte d’équipements, d’analyser les données d’utilisation, de produire des rapports et de mettre en place des programmes d’amélioration continue.
Les accessoires compatibles incluent des pinces émettrices, sondes pour réseaux non métalliques, connecteurs pour prise domestique sous tension, et le jonc conducteur FlexiTrace™ pour la détection dans les conduits non métalliques.
Le gC.A.T4+ est conforme aux normes ISO9001 et bénéficie d’une conception et fabrication au Royaume-Uni.
En résumé, le récepteur gC.A.T4+ Radiodetection est un équipement professionnel complet, alliant précision, sécurité, connectivité avancée et facilité d’utilisation, idéal pour la localisation fiable des réseaux enterrés avant travaux d’excavation.
- Mode Avoidance, qui recherche simultanément les signaux électriques, radio et Genny pour un balayage rapide et efficace.
- Mode Genny, détectant les signaux transmis par le générateur Genny4 avec estimation de la profondeur des réseaux enterrés.
- Mode Puissance, qui détecte les champs électromagnétiques générés par les câbles sous tension.
- Mode Radio, identifiant les signaux radio longue portée circulant dans les câbles enterrés.
Le gC.A.T4+ est équipé de fonctions spécifiques telles que StrikeAlert™, avertissant de la présence de réseaux peu profonds, et SWING™, qui détecte les mauvaises habitudes de manipulation afin d’améliorer la sécurité sur le terrain. Le système CALSafe™ assure la gestion du calibrage, avec avertissement avant expiration et blocage automatique en cas de dépassement, garantissant la conformité et la fiabilité de l’appareil.
L’enregistrement complet des opérations mémorise les modes d’utilisation, niveaux et alertes des signaux détectés, position GPS/GNSS, profondeur, état de la batterie, calibrage et inclinaison, permettant un suivi précis et une analyse approfondie via l’application C.A.T Manager pour PC et mobile. La connectivité Bluetooth® facilite la transmission des données et le retour d’information en temps réel aux opérateurs, contribuant à améliorer leurs performances et la sécurité.
Le générateur de signal Genny4, compatible avec le gC.A.T4+, offre une double fréquence et double puissance, permettant la détection des câbles de petits diamètres et une portée accrue. Le boîtier du récepteur est léger (2,3 kg avec piles), robuste, en ABS résistant aux chocs, et certifié IP54, garantissant une utilisation fiable dans diverses conditions climatiques.
L’écran rétroéclairé à contraste élevé affiche notamment une indication « trace » sur bargraph pour une localisation précise. La connexion USB 2.0 haut débit permet la configuration, le transfert de données et l’exécution du test de calibrage à distance eCert™, qui délivre un certificat de conformité rapide et précis.
Les accessoires compatibles comprennent des pinces émettrices, sondes pour réseaux non métalliques, connecteurs pour prise domestique sous tension, et le jonc conducteur FlexiTrace™ pour la détection dans les conduits non métalliques.
Pour un usage optimal, il est recommandé d’effectuer un test de fonctionnement quotidien et une révision annuelle avec calibrage validé par Radiodetection. Le système C.A.T Manager Online permet une gestion efficace des flottes d’équipements, l’analyse des données d’utilisation, la production de rapports et la mise en place de programmes d’amélioration continue.
Le gC.A.T4+ est conforme aux normes ISO9001 et bénéficie d’une conception et fabrication au Royaume-Uni. Il constitue une solution complète alliant précision, sécurité, connectivité avancée et facilité d’utilisation pour la localisation fiable des réseaux enterrés avant travaux d’excavation.
- marque : radiodetection
- référence fournisseur : 10/GCAT4+RD03
- poids : 2,3 kg avec piles
- boîtier léger en ABS résistant aux chocs
- protection : IP54
- alimentation : piles type D (4 x type D pour générateur Genny4, 2 x type D pour récepteur)
- modes de détection : avoidance (recherche simultanée des signaux électriques, radio et Genny), genny (détection des signaux transmis par Genny4 avec estimation de profondeur), puissance (détection des champs électromagnétiques générés par câbles sous tension), radio (détection des signaux radio longue portée dans câbles enterrés)
- fonctions spécifiques : strikealert (alerte présence réseaux peu profonds), swing (avertissement en cas de mauvaise manipulation, modèle gC.A.T4+), calsafe (gestion du calibrage avec avertissement et blocage en cas de dépassement)
- enregistrement complet des opérations : mode d’utilisation, niveaux des signaux détectés, alertes, position GPS/GNSS, profondeur, état batterie, calibrage, inclinaison
- connectivité : bluetooth pour transmission des données vers application mobile C.A.T Manager
- affichage : écran rétroéclairé à contraste élevé avec indication « trace » sur bargraph
- connexion données : USB 2.0 haut débit pour configuration, transfert de données et exécution eCert
- fonction eCert : test de calibrage à distance rapide et précis avec délivrance de certificat
- accessoires compatibles : pinces émettrices, sondes pour réseaux non métalliques, connecteurs pour prise domestique sous tension, jonc conducteur FlexiTrace™
Lorsqu’un câble ou une canalisation est détecté, il convient d’identifier sa direction en faisant pivoter le récepteur au-dessus de celui-ci : la position perpendiculaire au réseau correspond au maximum du bar-graph et du signal sonore, tandis que la position parallèle correspond au minimum. L’utilisateur ajuste la sensibilité pour localiser précisément le tracé en passant plusieurs fois au-dessus du signal maximal.
Le mode Genny est utilisé pour détecter les signaux transmis par le générateur Genny4, notamment pour les câbles de petits diamètres. Ce mode permet aussi d’estimer la profondeur du réseau détecté en maintenant la pression sur la touche de profondeur jusqu’à l’affichage de la mesure. Cette estimation est possible uniquement avec les modèles C.A.T4+ ou gC.A.T4+ et ne doit pas être utilisée pour décider d’excavations mécaniques.

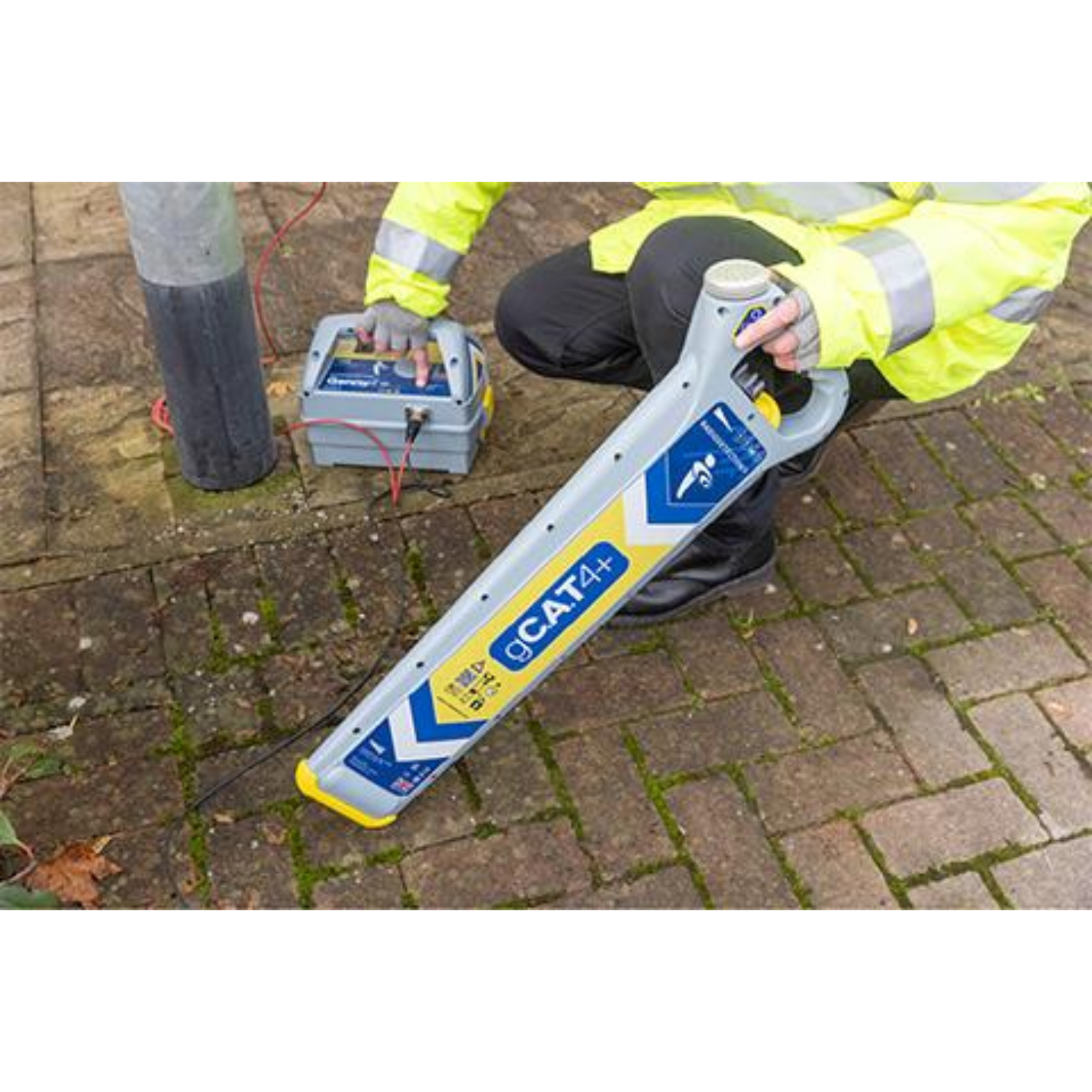

Le générateur Genny4 peut être utilisé en mode induction, raccordement direct ou avec pince émettrice pour appliquer un signal aux câbles ou canalisations, facilitant ainsi leur localisation. En mode induction, le Genny4 est positionné verticalement ou sur son flanc pour couvrir une zone, en veillant à ne pas travailler trop près pour éviter des lectures erronées.
Le récepteur intègre des fonctions d’alerte telles que StrikeAlert, qui avertit l’utilisateur en cas de présence de réseaux peu profonds, et SWING, qui détecte les mauvaises habitudes de manipulation (balancement excessif) et incite à corriger ces pratiques.
Le gC.A.T4+ dispose d’un module GPS/GNSS qui s’active à la pression de la gâchette, permettant d’enregistrer la position des relevés pour un suivi précis. La connectivité Bluetooth permet la transmission des données vers l’application mobile C.A.T Manager, qui fournit un retour d’information en temps réel.
En cas de saturation des signaux parasites, la protection dynamique contre les surcharges rejette automatiquement les interférences pour permettre la poursuite des relevés, mais si les perturbations sont trop fortes, il est conseillé d’éloigner l’appareil de la source.
Enfin, un balayage méthodique de la zone à excaver est recommandé : d’abord un tour complet du site, puis des passages parallèles espacés d’environ 50 cm, en suivant le tracé des câbles détectés par marquage au sol.
Ces éléments sont explicitement mentionnés dans le guide d’utilisation (notamment pages 2 à 9), ainsi que dans la fiche produit et résumé PDF fournis.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment choisir le modèle adapté de détecteur C.A.T4 ?
Le choix dépend de vos besoins en détection et gestion des données. Le modèle standard C.A.T4 convient pour une détection fiable des câbles et canalisations enterrés. Le C.A.T4+ ajoute la mesure de profondeur et la gestion du calibrage. Le gC.A.T4+ intègre en plus un GPS/GNSS, un enregistrement complet des opérations, la connectivité Bluetooth et des fonctions avancées de suivi et d’analyse via l’application C.A.T Manager, utile pour la conformité et la formation.
Quels modes de détection sont disponibles et comment les utiliser ?
Le détecteur propose quatre modes principaux : Avoidance (détection simultanée des signaux Genny, 50 Hz et radio), Genny (détection des signaux transmis par le générateur Genny4), Puissance (détection des champs électromagnétiques des câbles sous tension) et Radio (détection des signaux radio longue portée). Le mode Avoidance est recommandé pour un balayage rapide avant excavation, tandis que les autres modes permettent une localisation plus précise selon le type de signal.
Comment fonctionne la fonction StrikeAlert et pourquoi est-elle importante ?
StrikeAlert avertit l’opérateur en cas de détection de câbles ou canalisations peu profonds via un signal visuel et sonore. Cette alerte est active dans les modes 50 Hz, Genny et Avoidance, mais pas en mode Radio. Elle contribue à la sécurité en signalant un risque potentiel d’endommagement lors de travaux d’excavation.
Quelles sont les précautions à prendre pour l’utilisation et l’entretien ?
Il est recommandé d’effectuer un test de fonctionnement quotidien du détecteur et du générateur Genny4 avant chaque utilisation. La calibration doit être validée annuellement par un centre agréé Radiodetection. Le système CALSafe bloque le fonctionnement si la date de calibrage est dépassée. Le remplacement des piles doit respecter le type et ne pas mélanger piles neuves et usagées. L’entretien régulier garantit la fiabilité et la sécurité de l’appareil.
Comment utiliser le GPS/GNSS et la connectivité Bluetooth du gC.A.T4+ ?
Le module GPS/GNSS s’active à la pression de la gâchette et mémorise la position des relevés pour un suivi précis. Le Bluetooth permet la transmission des données vers l’application mobile C.A.T Manager, facilitant le retour d’information en temps réel et la gestion des flottes d’équipements via C.A.T Manager Online.
Quels accessoires sont compatibles et à quoi servent-ils ?
Les accessoires incluent des pinces émettrices pour appliquer le signal sur des câbles, des sondes pour réseaux non métalliques, des connecteurs pour prises domestiques sous tension et le jonc conducteur FlexiTrace™ pour la détection dans des conduits non métalliques. Ces accessoires améliorent la détection dans des situations spécifiques et facilitent la localisation des réseaux.
