Récepteur Pour Machines De Terrassement METRICA - 60895

Le Récepteur pour Machines de Terrassement METRICA - 60895 est un dispositif de contrôle de nivellement compatible avec les lasers rouges et verts.

Il permet une réception à 360° grâce à une barre de réception de 25 cm de longueur, équipée de diodes électroluminescentes qui interceptent le faisceau laser rotatif de n’importe quelle marque.
Le boîtier en métal est étanche à la poussière et à l’eau selon la norme IP66 (cellule uniquement).

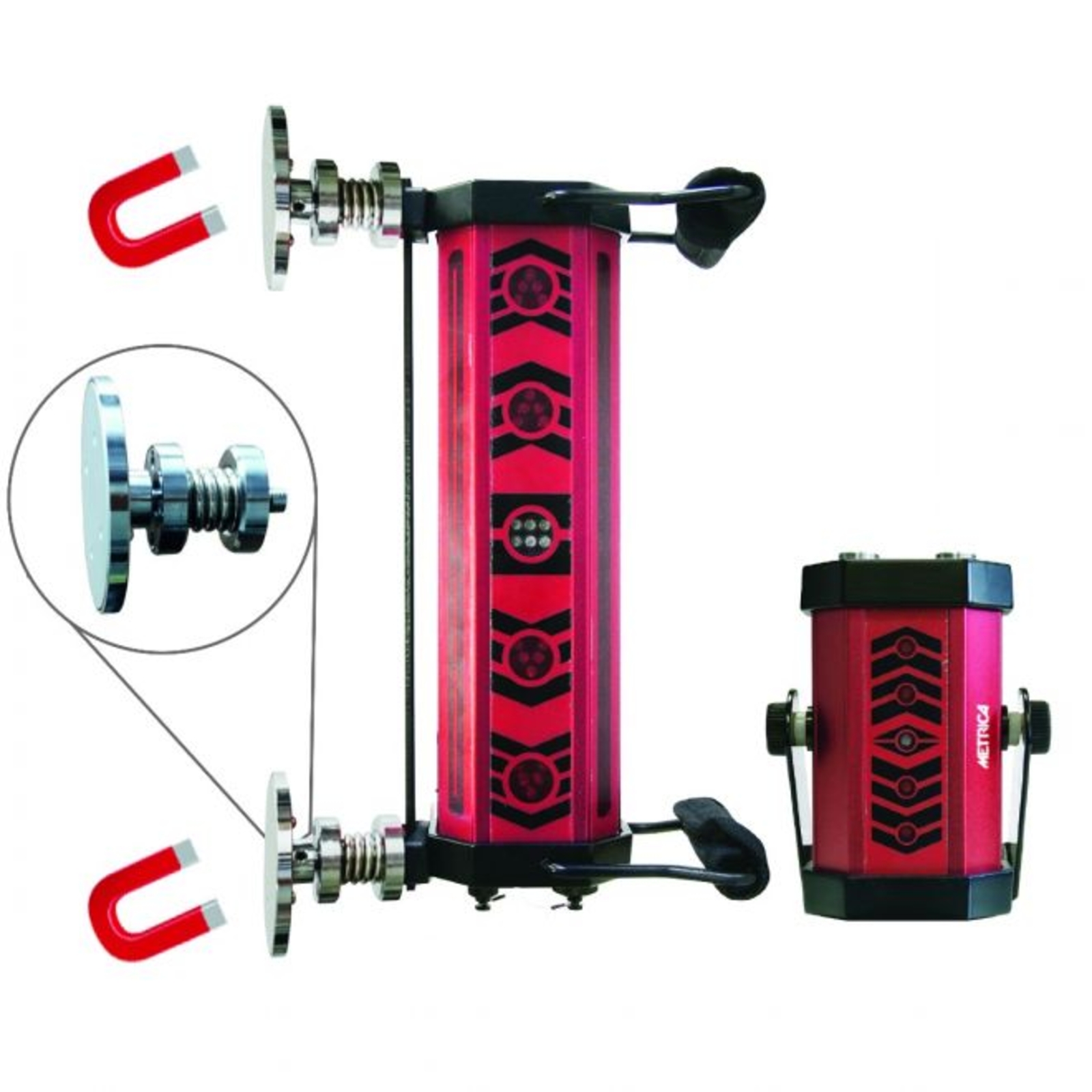

Le récepteur principal est fourni avec des colliers ou des aimants puissants pour une fixation solide sur le bras de la machine de terrassement.

Le système comprend un récepteur principal avec batterie rechargeable NiMh intégrée de 7,2 V / 2500 mAh, un chargeur 220 V, un câble pour piles de véhicule 12/24 V, ainsi qu’un câble de raccordement entre le récepteur principal et le récepteur de cabine.
Le récepteur de cabine permet de transférer l’affichage du récepteur principal à l’intérieur de la cabine, facilitant ainsi la surveillance sans nécessité de visibilité directe du récepteur principal.
Le récepteur de cabine est alimenté par le récepteur principal et ne possède pas d’alimentation autonome.

Le fonctionnement se fait via une touche ON/OFF qui permet d’allumer l’appareil et de basculer entre deux modes de précision :
- une précision fine avec une tolérance de ± 2 mm à ± 10 mm,
- une précision de base avec une tolérance de ± 5 mm à ± 23 mm.
Le changement de mode s’effectue par une simple pression sur la touche ON/OFF.
Les indications visuelles sont assurées par plusieurs LED rouges et vertes qui signalent la position relative du récepteur par rapport au faisceau laser.

Le récepteur principal peut être alimenté en cas d’urgence via un câble connecté à la batterie 12/24 V du véhicule, avec des précautions spécifiques à respecter (démarrage du moteur avant la connexion pour éviter toute surtension).
Cependant, le fonctionnement sur batterie rechargeable est privilégié.

Les caractéristiques techniques principales sont :
- Référence : 60895
- Dimensions : 376 x 180 x 49 mm
- Poids sans piles : 3,1 kg
- Autonomie : environ 40 heures
- Temps de recharge : environ 15 heures
- Température d’utilisation : de -20 °C à +50 °C
- Étanchéité : IP66

Le conditionnement comprend un récepteur principal avec batterie rechargeable, un chargeur, un câble de batterie 12/24 V, une mallette rigide de rangement, ainsi qu’un récepteur de cabine avec câble de connexion.

Ce récepteur est un outil performant et robuste, idéal pour le contrôle précis du nivellement sur machines de terrassement, garantissant une compatibilité avec les lasers rotatifs rouges et verts de toutes marques.

• référence : 60895
• précision fine : ± 2 mm / ± 10 mm
• précision moyenne : ± 5 mm / ± 23 mm
• piles : 7,2 V NiMh/2500 mAh, chargeur
• autonomie : env. 40 heures
• temps de recharge : env. 15 heures
• dimensions : 376 x 180 x 60 mm
• température d’exercice : -20 °C / +50 °C
• poids (sans piles) : 3,10 kg
• étanchéité : IP 66

Le récepteur principal se fixe sur la machine à l’aide de colliers robustes ou d’aimants puissants. Il se met en marche par une simple pression sur la touche ON/OFF : toutes les LED s’allument, indiquant que l’appareil est en mode de détection avec une précision de base. En appuyant de nouveau sur cette touche, l’utilisateur peut passer en mode de détection à précision fine. Le récepteur détecte les faisceaux laser rotatifs rouges ou verts sur 360° grâce à ses fenêtres de réception de 25 cm de longueur.

Le récepteur principal affiche la position relative par rapport au faisceau laser via plusieurs LED rouges et vertes, qui signalent si le récepteur doit être déplacé vers le haut, le bas, ou s’il est à niveau. Pour éteindre l’appareil, il faut maintenir la touche ON/OFF enfoncée pendant 2 secondes, ce qui déclenche un clignotement des LED avant extinction.

Un récepteur de cabine peut être connecté au récepteur principal via un câble, permettant de transférer l’affichage des LED à l’intérieur de la cabine de la machine. Ce récepteur de cabine est alimenté par le récepteur principal et ne possède pas d’alimentation autonome, facilitant ainsi la surveillance sans visibilité directe du récepteur principal.

Le récepteur principal fonctionne sur une batterie rechargeable NiMh intégrée. Lorsque les LED rouges clignotent du centre vers l’extérieur, cela indique que la batterie doit être rechargée. La recharge s’effectue en connectant le chargeur à la prise dédiée et au secteur 220 V, pendant environ 15 heures. En cas d’urgence, une alimentation par câble connecté à la batterie 12/24 V du véhicule peut être utilisée, mais cette solution doit rester exceptionnelle et le fonctionnement sur batterie est privilégié.

L’utilisation s’effectue dans des conditions de température comprises entre -20 °C et +50 °C. Le système est étanche à la poussière et à l’eau (IP66) pour la cellule uniquement.

Le résultat attendu est une réception précise du faisceau laser rotatif, avec deux modes de précision au choix : un mode fin avec une tolérance de ± 2 mm à ± 10 mm, et un mode de base avec une tolérance de ± 5 mm à ± 23 mm.
