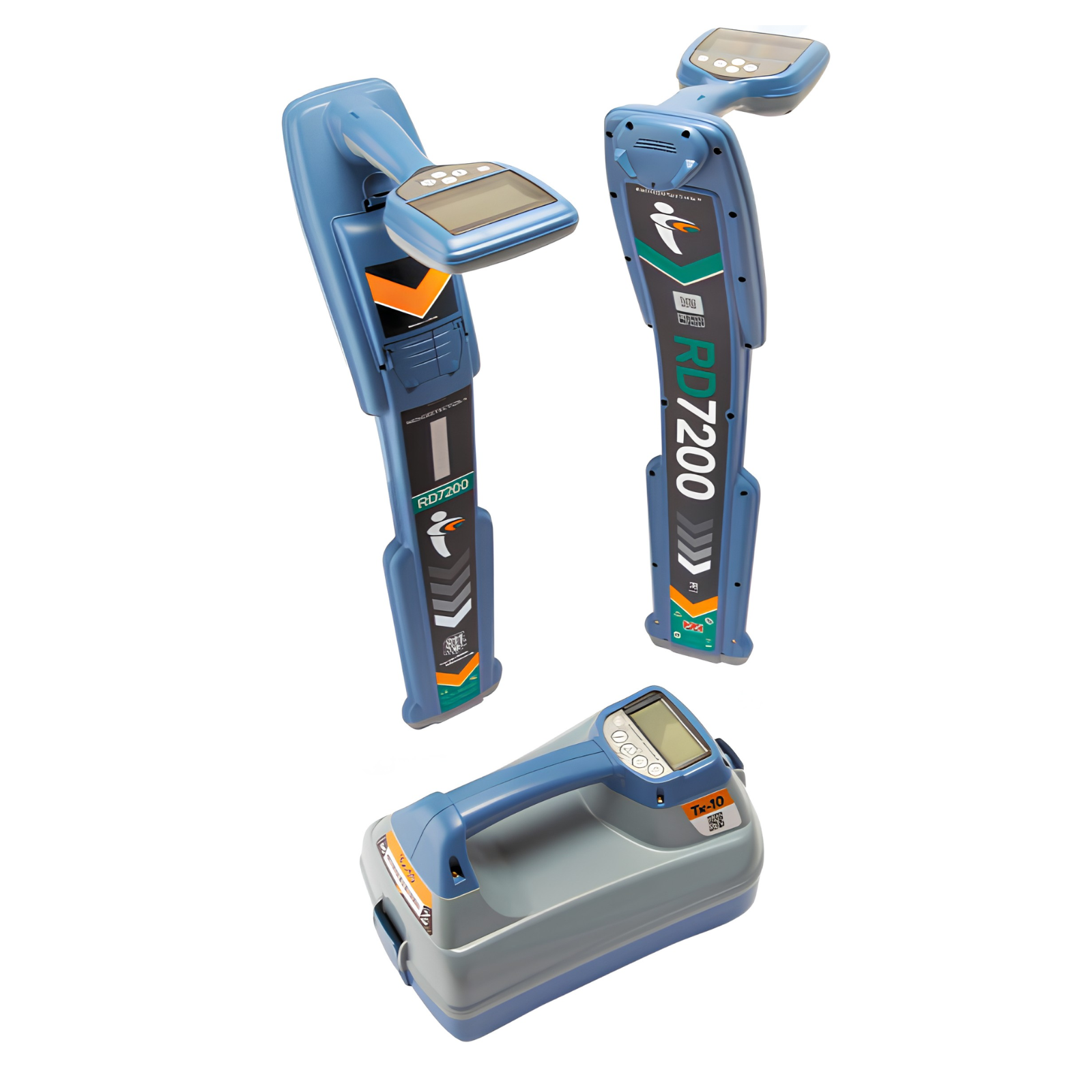

Récepteur RD7200 RADIODETECTION - 10/RD7200

Le récepteur RD7200 de Radiodetection est un détecteur multifonction de câbles et canalisations conçu pour localiser avec précision des réseaux enterrés.

Il est équipé d’un clavier ergonomique et d’un écran LCD avec rétroéclairage automatique pour une lecture facile.
Le récepteur intègre une rétroaction haptique (vibration), un haut-parleur, un module Bluetooth®, un système d’alerte de balancement ainsi qu’une prise casque.
Il peut être alimenté par des piles alcalines type D, des batteries NiMH ou un bloc batterie lithium-ion en option pour une meilleure autonomie.
Le compartiment d’alimentation comprend également un port USB.

Le RD7200 fonctionne avec un générateur Tx-5 ou Tx-10, qui applique des fréquences actives sur les câbles ou canalisations à localiser.
Le générateur dispose d’un clavier, d’un écran LCD, d’un bac de rangement des accessoires, et peut être alimenté par piles ou bloc batterie lithium-ion.
Il propose plusieurs modes de transmission, notamment le raccordement direct, l’induction et l’utilisation d’une pince émettrice pour les câbles sous tension isolés.

Le système permet la localisation avec des fréquences actives et passives (puissance 50/60Hz, radio, CPS) et offre des filtres harmoniques pour différencier les signaux provenant de plusieurs câbles.
Le RD7200 propose jusqu’à 4 modes de réception adaptés à différents besoins : Peak (crête), Peak+ (crête avec flèches d’orientation), Guidance (flèches proportionnelles avec boussole) et Null (indication directionnelle rapide).

Le récepteur calcule et affiche la profondeur du réseau, le courant de localisation ainsi que l’orientation relative du câble ou de la canalisation grâce à la fonction TruDepth™.
La profondeur et le courant sont automatiquement masqués lorsque l’angle d’utilisation est supérieur à 7,5° ou si les conditions de signal ne permettent pas une mesure fiable.

Le RD7200 est compatible avec une large gamme d’accessoires : pinces émettrices, pinces réceptrices, stéthoscopes, sondes, Flexrod, FlexiTrace, arceau de recherche de défaut, connecteurs pour câbles sous tension et antenne submersible (jusqu’à 100 m de profondeur).

Le générateur peut fonctionner en mode Éco pour prolonger la durée de vie des piles alcalines en réduisant automatiquement la tension de sortie lorsque la charge est faible.
La fonction SideStepauto™ permet de sélectionner automatiquement la fréquence la plus adaptée en mesurant l’impédance du câble ou de la canalisation.

Le récepteur et le générateur sont robustes, durables et étanches.
Ils doivent être entretenus selon les recommandations : stockage dans un environnement propre et sec, nettoyage avec un chiffon doux humidifié, utilisation exclusive de blocs batteries et chargeurs approuvés.

Le RD7200 intègre une fonction autotest avancée qui vérifie la précision et les performances des circuits de localisation.
Il est recommandé d’exécuter cet autotest au moins une fois par semaine ou avant chaque utilisation.
Le système eCert permet un test complet des circuits avec délivrance d’un certificat d’étalonnage, accessible via le logiciel RD Manager Online sur PC.

Le logiciel RD Manager Online permet de gérer et personnaliser le récepteur, d’analyser les données, d’exécuter les contrôles d’étalonnage eCert et de procéder aux mises à jour logicielles.
Il est compatible avec Windows 64 bits et téléchargeable sur le site www.radiodetection.com.

Enfin, le RD7200 propose une extension de garantie de 3 ans sous condition d’enregistrement dans les 3 mois suivant l’achat.

Pour plus d’informations détaillées, il est conseillé de consulter le manuel d’utilisation complet disponible sur le site Radiodetection.

• marque : radiodetection
• référence fournisseur : 10/RD7200
• écran lcd avec rétroéclairage automatique
• clavier ergonomique
• rétroaction haptique (vibration)
• haut-parleur intégré
• module bluetooth®
• système d’alerte de balancement
• prise casque
• alimentation par piles alcalines type d, batteries nimh ou bloc batterie lithium-ion en option
• port usb dans le compartiment d’alimentation
• fonctionne avec générateur tx-5 ou tx-10
• modes de transmission : raccordement direct, induction, pince émettrice pour câbles sous tension isolés
• localisation avec fréquences actives et passives (50/60hz, radio, cps)
• filtres harmoniques pour différencier les signaux
• quatre modes de réception : peak, peak+, guidance, null
• calcul et affichage de la profondeur, courant de localisation et orientation relative avec fonction trudepth™
• profondeur et courant masqués si angle > 7,5° ou conditions de signal non fiables
• compatible avec accessoires : pinces émettrices et réceptrices, stéthoscopes, sondes, flexrod, flexitrace, arceau de recherche de défaut, connecteurs pour câbles sous tension, antenne submersible (jusqu’à 100 m)
• mode éco sur générateur pour prolonger durée de vie des piles
• fonction sidestepauto™ pour sélection automatique de fréquence
• récepteur et générateur robustes, durables et étanches
• fonction autotest avancée pour vérification des circuits
• logiciel rd manager online pour gestion, personnalisation, analyse des données, étalonnage ecert et mises à jour

Le récepteur RD7200 s’utilise en association avec un générateur Tx-5 ou Tx-10 qui applique des fréquences actives sur les câbles ou canalisations à localiser. L’utilisateur allume le récepteur et le générateur, puis configure le système selon ses paramètres régionaux et le type d’alimentation utilisée (piles alcalines, NiMH ou bloc batterie lithium-ion).

Le générateur peut transmettre un signal par raccordement direct au câble ou à la canalisation, par induction en le plaçant au sol à proximité, ou via une pince émettrice placée autour d’un conducteur sous tension isolé. Le récepteur est tenu avec sa « lame » perpendiculaire au cheminement du câble ou canalisation. Il détecte les signaux actifs émis par le générateur ou les fréquences passives déjà présentes sur les réseaux (puissance 50/60Hz, radio, CPS).

L’utilisateur peut sélectionner différents modes de réception (Peak, Peak+, Guidance, Null) pour localiser précisément le réseau et suivre son cheminement à l’aide d’indications visuelles (bar graph, flèches, boussole) et sonores. Le récepteur calcule et affiche la profondeur du réseau, le courant de localisation et l’orientation relative du câble, avec une fonction TruDepth™ qui masque ces données si les conditions ne sont pas fiables.

Le générateur propose un mode Éco qui réduit automatiquement la tension de sortie pour prolonger la durée de vie des piles alcalines lorsque la charge est faible. La fonction SideStepauto™ permet de sélectionner automatiquement la fréquence la plus adaptée en mesurant l’impédance du câble ou de la canalisation, uniquement en mode raccordement direct.

Le système est compatible avec divers accessoires tels que pinces émettrices et réceptrices, stéthoscopes, sondes, Flexrod, FlexiTrace, arceau de recherche de défaut, connecteurs pour câbles sous tension et antenne submersible pour localisation sous l’eau.

Il est recommandé d’exécuter un autotest avancé au moins une fois par semaine ou avant chaque utilisation pour vérifier la précision et les performances des circuits de localisation. Le logiciel RD Manager Online permet de gérer le récepteur, analyser les données, effectuer les contrôles d’étalonnage eCert et procéder aux mises à jour logicielles.

En résumé, l’utilisateur procède à la mise sous tension, configure le système, sélectionne la méthode d’émission du signal adaptée (raccordement direct, induction, pince), choisit le mode de réception, puis suit les indications du récepteur pour localiser et suivre le cheminement des câbles ou canalisations enterrés dans différents environnements.
