Récepteur RD8200 RADIODETECTION - 10/RD8200
Référence : R01210RD8200
Découvrez Récepteur RD8200 RADIODETECTION - 10/RD8200 disponible à l'achat
- Localisation précise avec 5 modes de réception adaptés
- Connexion sans fil Bluetooth avec portée jusqu’à 450 m
- Affichage clair sur écran LCD avec rétroéclairage automatique
- Fonction TruDepth™ pour mesures fiables même en conditions difficiles
- Enregistrement et gestion de plus de 1000 points de contrôle
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

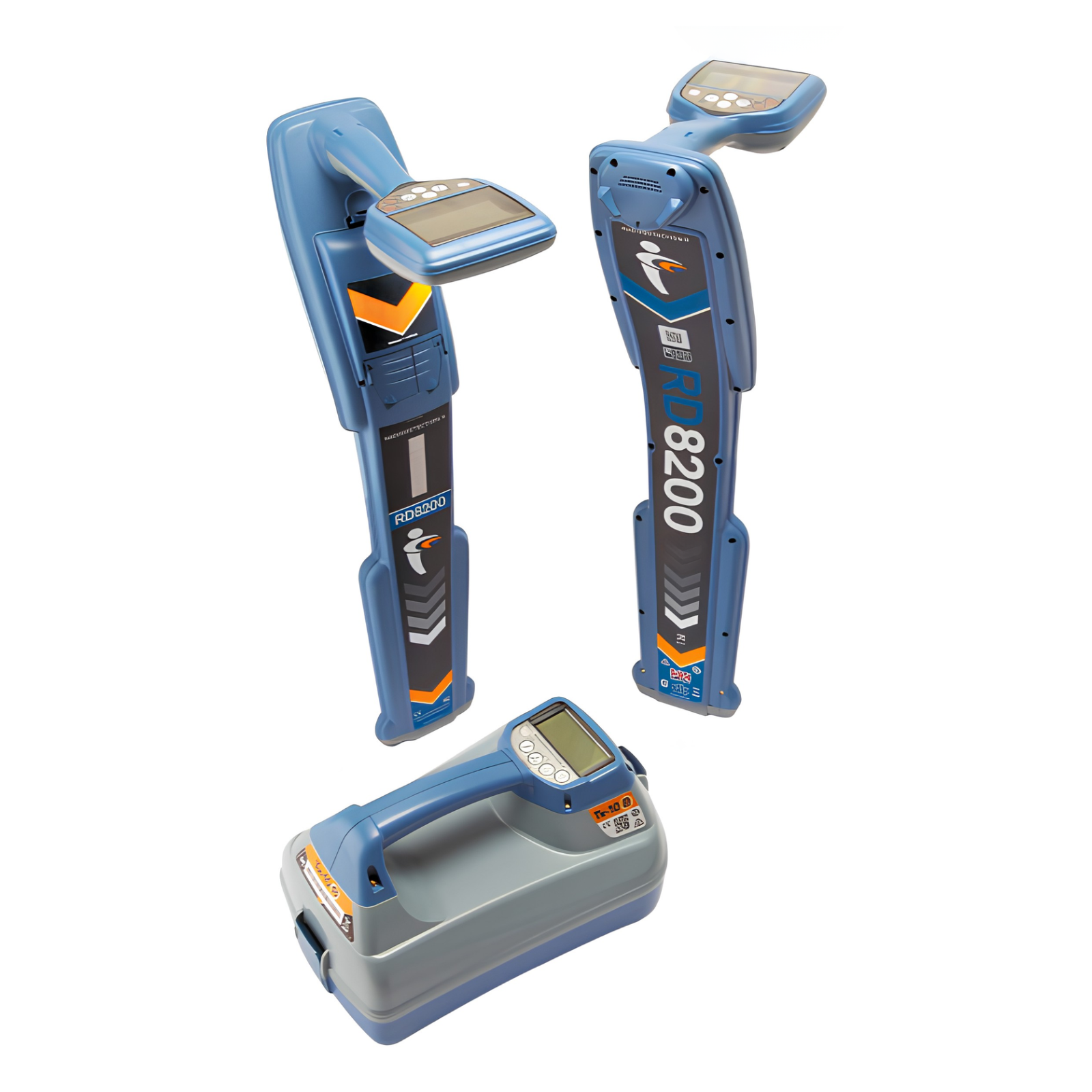

Le récepteur RD8200 de Radiodetection est un détecteur multifonction conçu pour la localisation précise de câbles et canalisations enterrés.
Il est équipé d’un clavier ergonomique, d’un écran LCD avec rétroéclairage automatique, d’une rétroaction haptique (vibration) et d’un haut-parleur intégré.
Le récepteur dispose d’un compartiment d’alimentation accueillant des piles alcalines, NiMH ou un bloc batterie lithium-ion rechargeable en option.
Il intègre également des modules Bluetooth® pour la connexion sans fil, une prise accessoires, une prise casque, un port USB et un système d’alerte de balancement.
Le RD8200 propose cinq modes de réception adaptés aux différentes tâches de localisation :
- Le mode PEAK offre une localisation précise avec un marqueur de réception maximum.
- Le mode PEAK+ associe la précision du bar graph à des flèches d’orientation ou à un mode proportionnel pour un suivi rapide.
- Le mode GUIDANCE combine flèches proportionnelles, compas et indication sonore pour le suivi rapide du cheminement.
- Le mode CRÊTE LARGE est optimisé pour détecter des signaux très faibles sur de grandes zones, notamment pour des réseaux très profonds.
- Le mode NULL donne une indication rapide gauche/droite du cheminement, conseillé dans des zones sans interférences.
Le récepteur calcule et affiche la profondeur du réseau, le courant de localisation et l’orientation relative du câble ou de la canalisation.
Il intègre la fonction TruDepth™ qui améliore la précision des mesures en masquant les données lorsque les conditions ne sont pas optimales.
Le RD8200 fonctionne en association avec les générateurs Tx-5 et Tx-10, qui appliquent un signal actif sur les réseaux à localiser.
Ces générateurs disposent d’un clavier, d’un écran LCD, d’un bac de rangement accessoires, d’un support batterie type D et peuvent être alimentés par piles ou bloc batterie lithium-ion rechargeable.
Ils intègrent aussi un module Bluetooth pour la communication iLOC avec le récepteur.
Le générateur peut appliquer le signal par raccordement direct, par induction ou via une pince émettrice optionnelle, notamment pour les câbles sous tension isolés.
Le raccordement direct offre la meilleure injection de signal, notamment à basses fréquences pour des distances importantes.
La pince émettrice peut être utilisée pour un diamètre maximum de 215 mm et évite la déconnexion de l’alimentation.
Le RD8200 détecte aussi des fréquences passives (50Hz/60Hz, radio, CPS, télévision câblée) sans générateur.
Il intègre des filtres harmoniques permettant de distinguer des signaux électriques puissants provenant de câbles uniques ou multiples.
Le système iLOC permet de commander à distance le générateur depuis le récepteur via Bluetooth, avec une portée jusqu’à 450 m en terrain dégagé.
Cela inclut le réglage de la fréquence, la puissance de sortie et l’activation de fonctions comme SideStepauto™.
Le récepteur et le générateur doivent être appairés pour utiliser cette fonction.
Le RD8200 est équipé d’un module GPS interne ou peut être appairé à un module GPS externe.
Les données GPS sont attachées aux mesures pour faciliter la cartographie et l’export vers des systèmes SIG.
Le système de journalisation intégré peut enregistrer plus de 1000 points de contrôle et transmettre les données via Bluetooth vers des appareils compatibles.
Le logiciel PC RD Manager Online permet de gérer la configuration, récupérer et analyser les données, réaliser des mises à jour logicielles et activer des options telles que CALSafe pour le contrôle des dates d’étalonnage.
Le récepteur et le générateur sont robustes, étanches et conçus pour un usage terrain intensif.
Ils doivent être entretenus conformément aux recommandations, notamment en utilisant uniquement les batteries et chargeurs approuvés par Radiodetection.
Un autotest avancé est intégré pour vérifier régulièrement le bon fonctionnement des circuits de localisation.
L’utilisation est sécurisée avec des avertissements stricts sur le raccordement aux lignes sous tension, l’usage des pinces émettrices, et l’emploi des connexions sans fil dans des environnements sensibles.
En résumé, le récepteur RD8200 avec ses générateurs associés est un système complet et performant pour la détection, la localisation et la gestion des réseaux enterrés, offrant des fonctionnalités avancées de mesure, de connectivité et de traçabilité adaptées aux professionnels.
- marque : radiodetection
- référence fournisseur : 10/RD8200
- écran lcd avec rétroéclairage automatique
- clavier ergonomique
- rétroaction haptique (vibration)
- haut-parleur intégré
- alimentation par piles alcalines, nimh ou bloc batterie lithium-ion rechargeable en option
- modules bluetooth® pour connexion sans fil
- prise accessoires, prise casque, port usb
- système d’alerte de balancement
- cinq modes de réception : peak, peak+, guidance, crête large, null
- fonction trudeph™ pour amélioration de la précision des mesures
- compatible avec générateurs tx-5 et tx-10
- détection de fréquences passives (50hz/60hz, radio, cps, télévision câblée) sans générateur
- filtres harmoniques intégrés
- système iloc pour commande à distance du générateur via bluetooth (portée jusqu’à 450 m)
- module gps interne et possibilité d’appairage à un module gps externe
- système de journalisation intégré enregistrant plus de 1000 points de contrôle
- logiciel pc rd manager online pour gestion, analyse et mises à jour
- conception robuste et étanche pour usage intensif en extérieur
- autotest avancé pour vérification du fonctionnement
Le récepteur se positionne avec sa « lame » perpendiculaire au cheminement du câble ou de la canalisation. L’utilisateur peut sélectionner parmi cinq modes de réception (PEAK, PEAK+, GUIDANCE, CRÊTE LARGE, NULL) selon la tâche à accomplir, en appuyant sur une touche dédiée. Le générateur peut aussi ajuster automatiquement la fréquence de localisation adaptée via la fonction SideStepauto™.
Pour localiser, l’utilisateur suit les indications visuelles (barre graph, flèches d’orientation, compas) et sonores fournies par le récepteur. Le récepteur calcule et affiche la profondeur, le courant de localisation et l’orientation relative du câble ou canalisation. La fonction TruDepth™ masque les mesures lorsque les conditions ne sont pas optimales, pour garantir la fiabilité des résultats.
Le système iLOC, activable dans le menu, permet de commander à distance le générateur depuis le récepteur via Bluetooth, pour régler la fréquence, la puissance de sortie, ou activer des fonctions comme SideStepauto™, avec une portée jusqu’à 450 m en terrain dégagé.
Le récepteur peut enregistrer plus de 1000 points de contrôle, incluant la position GPS si disponible, et transmettre ces données vers un appareil externe compatible via Bluetooth. L’enregistrement des mesures se fait en maintenant le récepteur immobile lors de la prise de mesure.
En cas de dysfonctionnement, l’utilisateur peut exécuter un autotest avancé via le menu du récepteur, recommandé au moins une fois par semaine ou avant chaque utilisation, pour vérifier le bon fonctionnement des circuits de localisation.
L’utilisation du générateur et du récepteur doit respecter des consignes spécifiques, notamment pour le raccordement direct aux lignes sous tension, qui doit être réalisé uniquement par des utilisateurs qualifiés avec les accessoires appropriés.
Ainsi, l’usage du RD8200 consiste à configurer les appareils, appliquer un signal actif ou détecter des signaux passifs, suivre les indications du récepteur pour localiser précisément les réseaux enterrés, enregistrer les données de localisation, et contrôler régulièrement le bon fonctionnement via des autotests.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quels types d’alimentation sont compatibles avec le récepteur RD8200 et ses générateurs ?
Le récepteur RD8200 et ses générateurs peuvent être alimentés par des piles alcalines de type D, des batteries NiMH de type D ou des blocs batterie lithium-ion rechargeables en option. Il est important de configurer le type d’alimentation dans le menu BATT pour assurer une indication correcte du niveau de charge. Les batteries lithium-ion sont détectées automatiquement lors de leur installation.
Comment fonctionne la localisation des câbles et canalisations avec le RD8200 ?
Le RD8200 utilise cinq modes de réception adaptés à différentes tâches : PEAK, PEAK+, GUIDANCE, CRÊTE LARGE et NULL. Le générateur applique un signal actif sur le réseau à localiser par raccordement direct, induction ou pince émettrice. Le récepteur détecte ce signal et calcule la profondeur, le courant de localisation et l’orientation relative du câble ou de la canalisation. La fonction TruDepth™ masque les mesures lorsque les conditions ne sont pas optimales pour garantir la fiabilité des résultats.
Quelles précautions de sécurité sont à respecter lors de l’utilisation du générateur et du récepteur ?
Le raccordement direct à des conducteurs sous tension présente un danger de mort et doit être réalisé uniquement par des utilisateurs qualifiés avec les accessoires appropriés. L’usage de pinces émettrices est interdit sur des conducteurs sous tension non isolés. Il est également recommandé de baisser le volume du casque pour éviter des lésions auditives et de ne pas utiliser l’équipement dans des zones à gaz dangereux. Le générateur peut produire des tensions potentiellement mortelles, donc il faut toujours informer les techniciens présents sur la ligne.
Comment utiliser la fonction iLOC pour commander le générateur à distance ?
La fonction iLOC permet de piloter le générateur depuis le récepteur via Bluetooth, avec une portée jusqu’à 450 m en terrain dégagé. Elle offre le réglage à distance de la fréquence, de la puissance de sortie, ainsi que l’activation de fonctions comme SideStepauto™. Le récepteur et le générateur doivent être appairés pour utiliser iLOC, procédure qui doit être réalisée dans un délai de 90 secondes et nécessite de désactiver les autres équipements Bluetooth à proximité.
Quels accessoires peuvent être utilisés avec le RD8200 pour améliorer la localisation ?
Le RD8200 est compatible avec plusieurs accessoires : pinces émettrices pour câbles sous tension isolés, pinces réceptrices, sondes pour canalisations non métalliques, antenne submersible pour localisation sous eau jusqu’à 100 m, stéthoscopes, et connecteurs pour câbles sous tension. Chaque accessoire est détecté automatiquement par le récepteur qui supprime les modes de localisation inadéquats.
Comment assurer la fiabilité des mesures et le bon fonctionnement du RD8200 ?
Le RD8200 intègre une fonction autotest avancée recommandée au moins une fois par semaine ou avant chaque utilisation. Cet autotest vérifie l’intégrité des circuits électriques de localisation et doit être réalisé à l’écart d’objets métalliques ou de signaux électriques puissants. Le logiciel RD Manager Online permet aussi d’effectuer un test eCert complet et d’obtenir un certificat d’étalonnage.
Comment gérer l’enregistrement et l’export des données de localisation ?
Le RD8200 peut enregistrer plus de 1000 points de contrôle, incluant la position GPS si disponible, grâce à un module GPS interne ou externe. Ces données peuvent être transmises via Bluetooth à un appareil externe compatible utilisant une application telle que RD Map. La suppression des mesures est possible via le menu mais est irréversible.
