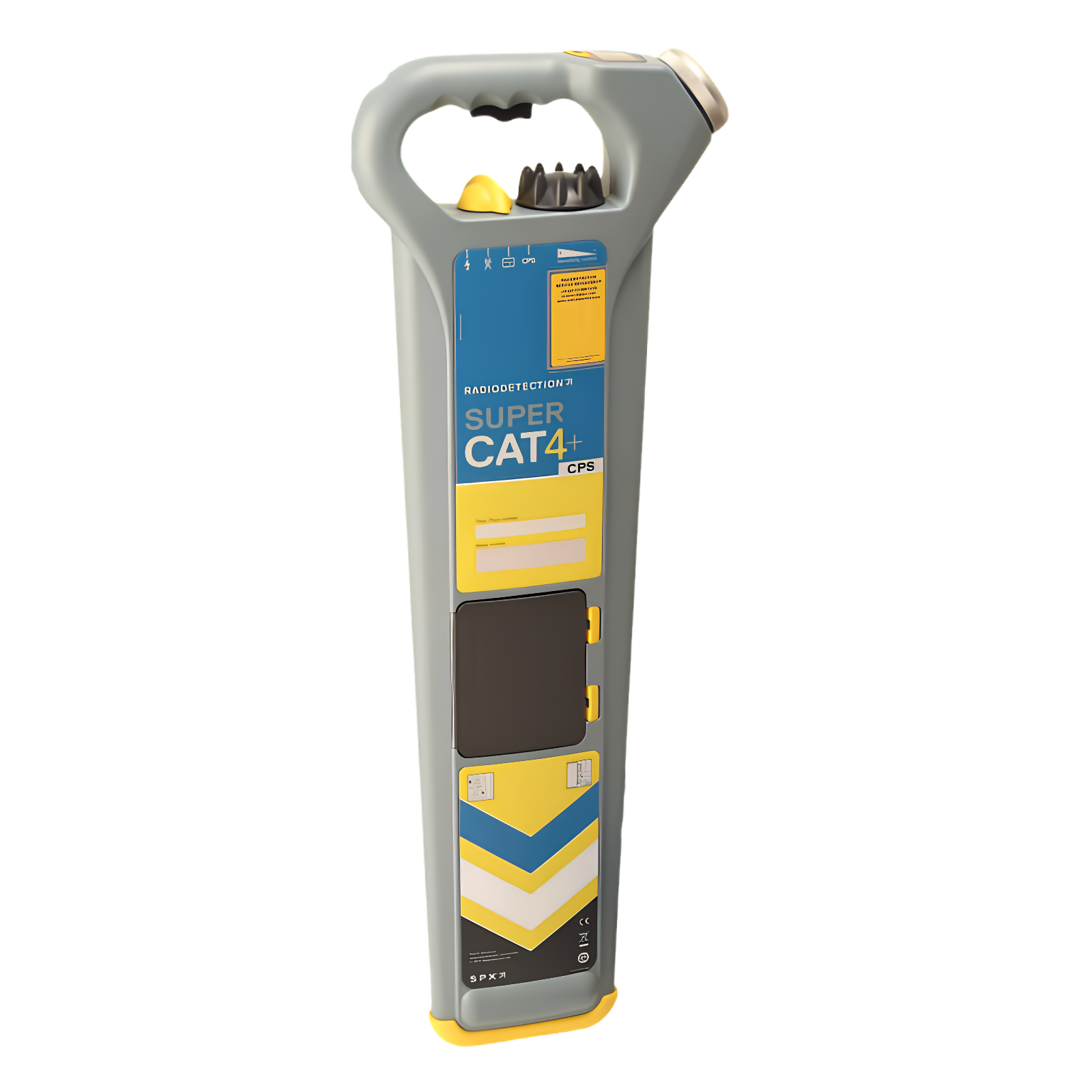

Récepteur SuperCAT4+CPS RADIODETECTION - 10/SUPERCAT4+CPS50-M

Le récepteur SuperCAT4+CPS de Radiodetection est un équipement professionnel conçu pour localiser avec précision les réseaux enterrés, notamment les canalisations acier protégées par courant de protection cathodique (CPS), les câbles électriques, télécoms, ainsi que les canalisations non métalliques à l’aide de sondes de détection.

Chaque modèle de la gamme SuperCAT4+ répond à des besoins spécifiques :
- Le modèle SuperCAT4+CPS est optimisé pour détecter le courant CPS des pipelines en acier utilisés dans les secteurs pétrolier et gazier, sans nécessiter de raccordement direct à un générateur.
- Le SuperCAT4+S est destiné à la localisation des réseaux d’eau potable et d’eaux usées, capable de détecter les signaux émis par différentes sondes, notamment pour les canalisations en fonte et les fourreaux non métalliques.
- Le SuperCAT4+ multifréquence détecte un large éventail de câbles, incluant les câbles télécoms à haute impédance et les câbles électriques à basse impédance, en association avec le générateur T1.

Le fonctionnement repose sur plusieurs modes de détection adaptés aux différents types de signaux :
- Mode CPS pour le courant de protection cathodique.
- Mode Sonde pour les sondes compatibles.
- Mode Actif pour les signaux du générateur T1.
- Mode Power pour les champs électromagnétiques des câbles sous tension.
- Mode Radio pour les signaux radio longue portée émis par les réseaux métalliques.

Le récepteur intègre des fonctions de sécurité avancées, notamment la protection dynamique contre les surcharges électriques, permettant une utilisation fiable même en présence d’interférences importantes, comme à proximité de postes électriques ou de câbles haute tension.
La fonction StrikeAlert avertit l’utilisateur de la présence de réseaux enterrés à faible profondeur, réduisant ainsi les risques lors des travaux d’excavation.
La profondeur d’enfouissement des réseaux est automatiquement affichée en modes Actif ligne, Sonde et CPS, avec une précision dépendant des conditions d’utilisation.

Le SuperCAT4+ se distingue par son ergonomie et sa robustesse :
- Boîtier léger en ABS résistant aux chocs avec protection IP54, adapté à une utilisation sur chantier par tous les temps.
- Haut-parleur détachable pour une écoute facilitée en milieu bruyant.
- Commandes simples au bout des doigts, dont un sélecteur de mode, un contrôle de sensibilité et un bouton de sélection de fréquence.
- Alimentation par piles standards (2 x D-Cell pour le récepteur).
- Port USB protégé pour mises à jour logicielles futures.

Le générateur T1, compagnon du SuperCAT4+, émet un signal localisable sur plusieurs fréquences (512/640Hz, 8kHz, 33kHz, 65kHz, 131kHz) avec deux niveaux de puissance et permet différentes méthodes d’injection du signal :
- Raccordement direct sur canalisation ou câble.
- Induction par antenne interne.
- Utilisation de pinces émettrices pour les câbles ou canalisations difficiles d’accès.
- Connecteur de câble sous tension pour injection en toute sécurité sur réseaux sous tension.
- FlexiTrace, un câble conducteur flexible de 50 ou 80 mètres équipé d’une sonde intégrée, permet la localisation de canalisations non métalliques jusqu’à 3 mètres de profondeur.

Le système SuperCAT4+CPS offre ainsi une solution complète et polyvalente pour la localisation et la protection des réseaux enterrés, améliorant la sécurité des travaux, la précision de localisation et la gestion des infrastructures souterraines.

Caractéristiques techniques principales :
- Plage de fréquences de détection étendue, incluant les signaux CPS, radio, power et sondes multifréquences.
- Profondeur de localisation jusqu’à 15 mètres selon le type de signal.
- Précision de localisation de l’ordre de ±10 % de la profondeur.
- Protection IP54 pour usage extérieur.
- Poids du récepteur : 2,3 kg avec piles.
- Poids du générateur T1 : 1,7 kg avec piles.
- Température d’utilisation de -20°C à +50°C.
- Garantie de 12 mois.

Le SuperCAT4+CPS est un outil indispensable pour les professionnels des travaux publics, de la distribution d’eau, de l’énergie et des télécommunications, permettant une localisation fiable, rapide et sécurisée des réseaux enterrés.

• plage de fréquences de détection étendue, incluant les signaux CPS, radio, power et sondes multifréquences
• profondeur de localisation jusqu’à 15 mètres selon le type de signal
• précision de localisation de l’ordre de ±10 % de la profondeur
• protection ip54 pour usage extérieur
• poids du récepteur : 2,3 kg avec piles
• poids du générateur t1 : 1,7 kg avec piles
• température d’utilisation de -20°C à +50°C
• alimentation par piles standards (2 x d-cell pour le récepteur, 4 x d-cell pour le générateur)
• boîtier léger en abs résistant aux chocs
• haut-parleur détachable
• port usb protégé pour mises à jour logicielles futures
• modes de détection : cps, sonde, actif, power, radio
• fonction strikealert pour avertir de la présence de réseaux enterrés à faible profondeur
• affichage automatique de la profondeur en modes actif ligne, sonde et cps
• protection dynamique contre les surcharges électriques
• référence fournisseur : 10/SUPERCAT4+CPS50-M
• marque : radiodetection

Le récepteur SuperCAT4+CPS s’utilise en tenant la poignée, en maintenant la gâchette enfoncée pour l’allumer. L’écran affiche automatiquement la profondeur des réseaux détectés en modes Actif ligne, Sonde et CPS, à condition que les signaux soient suffisamment forts et non perturbés. L’appareil doit être tenu verticalement, la lame proche du sol, sans balancement excessif, pour garantir la précision de localisation.

Le choix du mode de détection s’effectue par un sélecteur, selon le type de signal recherché : courant de protection cathodique (mode CPS), sondes compatibles (mode Sonde), signaux du générateur T1 (mode Actif), champs électromagnétiques des câbles sous tension (mode Power) ou signaux radio longue portée (mode Radio).

En mode Power, il convient de balayer la zone en formant une grille, en tenant l’appareil verticalement à son côté, pour détecter les câbles sous tension. Le niveau de sensibilité doit être ajusté pour affiner la détection et permettre un repérage précis. La position du câble est confirmée par un signal sonore et une indication maximale sur le bargraph de l’écran. Lorsque l’appareil est positionné directement au-dessus du câble, il doit être tourné sur lui-même jusqu’à trouver le signal minimum, indiquant que la lame est parallèle au câble.

Le générateur T1 permet d’injecter un signal localisable sur les câbles ou canalisations par raccordement direct, induction ou à l’aide de pinces émettrices. Il est possible d’utiliser des accessoires comme les sondes, les pinces émettrices, les connecteurs sous tension ou le câble flexible FlexiTrace pour localiser également des réseaux non métalliques jusqu’à 3 mètres de profondeur.

La fonction StrikeAlert signale la présence de réseaux enterrés à faible profondeur en modes Power et Actif, par un clignotement et un signal sonore spécifique.

En cas de forte interférence électrique, la protection dynamique contre les surcharges s’active automatiquement pour filtrer les perturbations et permettre la poursuite de la localisation. Si le signal est trop fort, un avertissement de surcharge apparaît.

Le remplacement des piles s’effectue en ouvrant les compartiments dédiés : 2 piles D-Cell pour le récepteur et 4 piles D-Cell pour le générateur T1.

Il est recommandé de vérifier quotidiennement le bon fonctionnement du récepteur et du générateur avant utilisation, en testant la détection du signal du générateur à une distance d’environ 15 mètres.

Pour localiser une sonde, celle-ci doit être insérée dans la canalisation. Le récepteur est tenu verticalement au-dessus de la sonde, la lame parallèle à son orientation. La sensibilité est ajustée pour obtenir une lecture de 60 à 80 % sur le bargraph. Le repérage s’effectue en déplaçant le récepteur pour localiser le pic de signal et la profondeur est automatiquement calculée.

Pour localiser des réseaux non métalliques, le FlexiTrace, un câble flexible avec sonde intégrée, est inséré dans la canalisation. Le générateur T1 est connecté au FlexiTrace pour permettre sa localisation sur toute sa longueur.

Le système est destiné à une utilisation sur chantier, dans des environnements variés, avec une protection IP54, et peut être utilisé par des professionnels pour localiser précisément des réseaux enterrés, en adaptant le mode de détection et les accessoires selon le contexte et le type de réseau.

En résumé, l’utilisation du SuperCAT4+CPS consiste à sélectionner le mode adapté, balayer la zone ciblée en tenant l’appareil verticalement, ajuster la sensibilité pour affiner la détection, utiliser le générateur T1 et ses accessoires pour injecter un signal localisable, et suivre les indications sonores et visuelles pour localiser précisément les réseaux enterrés, tout en bénéficiant des fonctions de sécurité et d’alerte intégrées.
