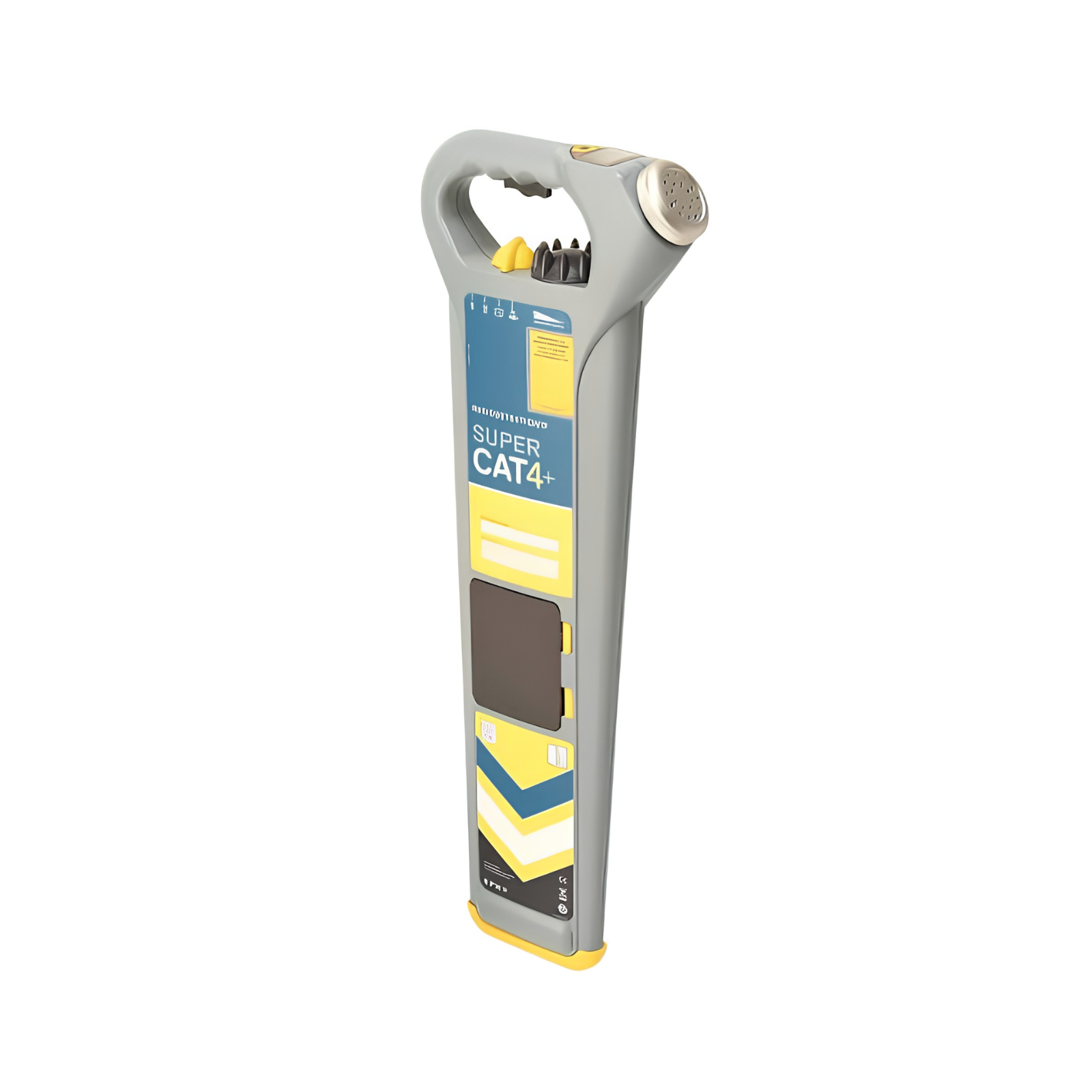

Récepteur SuperCAT4+ RADIODETECTION - 10/SUPERCAT4+50-M

Le récepteur SuperCAT4+ RADIODETECTION est un appareil de localisation multifréquence conçu pour identifier avec précision divers réseaux enterrés, notamment les réseaux acier protégés cathodiquement, les câbles électriques, télécoms, ainsi que les canalisations et fourreaux non métalliques grâce à l’utilisation de sondes spécifiques.

Chaque modèle de la gamme SuperCAT4+ répond à des besoins spécifiques de localisation :
- Le modèle SuperCAT4+CPS détecte le courant de protection cathodique (CPS) des pipelines en acier pour le pétrole et le gaz, sans nécessiter de raccordement à un générateur.
- Le modèle SuperCAT4+S est adapté à la localisation des réseaux d’eau potable et d’eaux usées, capable de détecter les signaux des sondes utilisées pour les canalisations en fonte et les fourreaux non métalliques.
- Le SuperCAT4+ standard est un détecteur multifréquence pour câbles, équipé d’un générateur T1 optionnel, permettant de localiser des câbles télécoms à haute impédance et des câbles électriques à basse impédance.

Le SuperCAT4+ et le générateur T1 sont des outils conviviaux et robustes, adaptés à une utilisation sur chantier, avec un boîtier léger en ABS résistant aux chocs et une protection IP54 garantissant une utilisation en toutes conditions météorologiques.

Parmi les fonctionnalités techniques et avantages :
- Sélection simple des modes de fonctionnement (CPS, Sonde, Actif, Power, Radio) pour s’adapter au type de signal recherché.
- Affichage à contraste élevé avec rétroéclairage automatique et indication automatique de la profondeur en modes Actif, Sonde et CPS.
- Protection dynamique contre les surcharges électriques pour garantir la précision en environnements à forte interférence.
- Avertissement StrikeAlert qui signale la présence de réseaux enterrés à faible profondeur, améliorant la sécurité lors des excavations.
- Contrôle de la sensibilité et sélection de fréquence facilitant la différenciation et la localisation précise des réseaux multiples proches.
- Haut-parleur détachable pour une écoute facilitée en milieux bruyants.
- Compartiments piles accessibles et alimentation par piles LR20 (D-cell) pour le récepteur (2 piles) et le générateur T1 (4 piles).

Le générateur T1 offre plusieurs modes d’injection de signal :
- Induction, pour induire un signal sur les câbles ou canalisations sans connexion directe (efficace jusqu’à 2 m de profondeur).
- Raccordement direct, permettant une connexion galvanique sur des points d’accès métalliques (vannes, compteurs, boîtes de jonction).
- Utilisation de pinces émettrices pour injecter un signal en toute sécurité sur des câbles ou canalisations jusqu’à 220 mm de diamètre.
- Connecteur de câble sous tension, pour injecter le signal sur des câbles sous tension via une prise électrique, méthode la plus sûre pour les réseaux électriques.
- FlexiTrace™, un câble flexible conducteur avec sonde intégrée, permettant la localisation de réseaux non métalliques jusqu’à 3 m de profondeur.

Les performances de localisation sont optimisées par une gamme étendue de fréquences (de 512 Hz à 131 kHz), adaptées aux différents types de réseaux et conditions environnementales.

Le SuperCAT4+ est conçu pour une utilisation sécurisée et efficace, avec des recommandations d’utilisation précises :
- Tenir le récepteur vertical, à quelques centimètres du sol, sans le balancer pour assurer une localisation précise.
- Effectuer des balayages en grille pour délimiter les zones d’excavation.
- Ne pas utiliser la fonction de mesure de profondeur pour décider de l’opportunité d’une excavation mécanique.
- Maintenir une distance minimale de 60 cm entre le récepteur et les téléphones portables en fonctionnement.

Le produit bénéficie d’une protection IP54, d’une plage de fonctionnement entre -20°C et +50°C et d’un poids de 2,3 kg pour le récepteur (avec piles) et 1,7 kg pour le générateur.

Enfin, la maintenance recommandée inclut un contrôle et une recalibration annuelle avec du matériel agréé Radiodetection.

En résumé, le récepteur SuperCAT4+ RADIODETECTION est un instrument professionnel complet, robuste et polyvalent, adapté à la localisation précise de réseaux enterrés métalliques et non métalliques, offrant une large gamme de fréquences, des modes de fonctionnement adaptés et une sécurité renforcée grâce à des alertes et protections intégrées.

• marque : radiodetection
• référence fournisseur : 10/SUPERCAT4+50-M
• localisation précise de réseaux métalliques et non métalliques
• large gamme de fréquences : de 512 Hz à 131 kHz
• boîtier léger en ABS résistant aux chocs
• protection IP54 adaptée aux conditions chantier
• avertissement strikealert pour une sécurité renforcée
• modes de fonctionnement multiples : cps, sonde, actif, power, radio
• affichage à contraste élevé avec rétroéclairage automatique
• indication automatique de la profondeur en modes actif, sonde et cps
• protection dynamique contre les surcharges électriques
• haut-parleur détachable pour utilisation en milieu bruyant
• alimentation par piles lr20 (2 piles pour le récepteur)
• poids : 2,3 kg avec piles
• plage de fonctionnement : -20°C à +50°C

Le récepteur SuperCAT4+ s'utilise en tenant l'appareil verticalement, avec la lame à quelques centimètres du sol, sans le balancer ni l'incliner de plus de quelques degrés par rapport à la verticale. L'utilisateur presse et maintient la gâchette pour activer le récepteur, puis peut sélectionner la fréquence souhaitée avec un bouton dédié. Le balayage du terrain s'effectue en grille, en déplaçant lentement le récepteur au-dessus des zones à examiner, en veillant à dépasser le périmètre prévu d'excavation.

Le principe d’utilisation repose sur la détection de différents types de signaux émis par les réseaux enterrés : courants de protection cathodique (mode CPS), sondes spécifiques (mode Sonde), signaux actifs injectés par le générateur T1 (mode Actif), champs électromagnétiques des câbles électriques sous tension (mode Power) et signaux radio longue portée (mode Radio). Le récepteur affiche automatiquement la profondeur en modes Actif, Sonde et CPS, mais cette mesure ne doit pas être utilisée seule pour décider de l’exécution d’excavations mécaniques.

Le générateur T1 s’utilise en association avec le récepteur pour injecter un signal localisable sur les câbles ou canalisations, via plusieurs modes : induction (sans connexion directe, efficace jusqu’à 2 m de profondeur), raccordement direct (connexion galvanique sur points d’accès métalliques comme vannes ou compteurs), pinces émettrices (pour câbles ou canalisations jusqu’à 220 mm de diamètre), connecteur de câble sous tension (pour injecter un signal sur des câbles sous tension via une prise électrique) et FlexiTrace™ (câble flexible avec sonde intégrée pour localisation de réseaux non métalliques jusqu’à 3 m de profondeur).

Pour localiser une canalisation ou un câble, l’opérateur positionne le T1 au-dessus de la zone approximative à tracer, avec les flèches parallèles à la conduite, règle la sensibilité du récepteur à 100 % puis commence le repérage à au moins 10 mètres du générateur. Le repérage s’effectue en suivant les pics de signal détectés, en marquant le terrain. En cas de connexion directe, le générateur est branché au câble ou canalisation, avec une mise à la terre éloignée de 3 à 4 mètres, et le signal est injecté pour faciliter la localisation.

Pour localiser une sonde, celle-ci est insérée dans la canalisation non métallique à repérer. L’opérateur maintient le récepteur verticalement au-dessus de la sonde, avec la lame alignée sur l’axe de la sonde. La sensibilité est ajustée pour obtenir une lecture optimale. Le déplacement latéral et axial du récepteur permet de repérer les signaux principaux et fantômes, confirmant la position précise. La profondeur est automatiquement calculée par le récepteur lorsque celui-ci est lentement déplacé au-dessus de la sonde.

En cas de perturbations électriques importantes, le récepteur intègre une protection dynamique contre les surcharges, permettant de filtrer les interférences et de continuer la localisation. Un avertissement StrikeAlert signale la présence de réseaux enterrés à faible profondeur en modes Power et Actif.

En cas de dysfonctionnement ou de signal faible, il est conseillé de vérifier les connexions, la puissance du générateur, la distance entre récepteur et générateur, ou d’utiliser des sondes plus puissantes. Le récepteur et le générateur fonctionnent avec des piles LR20 (2 pour le récepteur, 4 pour le générateur) facilement remplaçables.

La maintenance recommandée prévoit un contrôle et une recalibration annuelle avec du matériel agréé Radiodetection pour garantir la fiabilité des mesures.

En résumé, le SuperCAT4+ s’utilise en combinant la détection passive et active des signaux, avec un balayage méthodique du terrain, un positionnement précis du récepteur et du générateur, et une interprétation des signaux selon les modes adaptés au type de réseau recherché.
