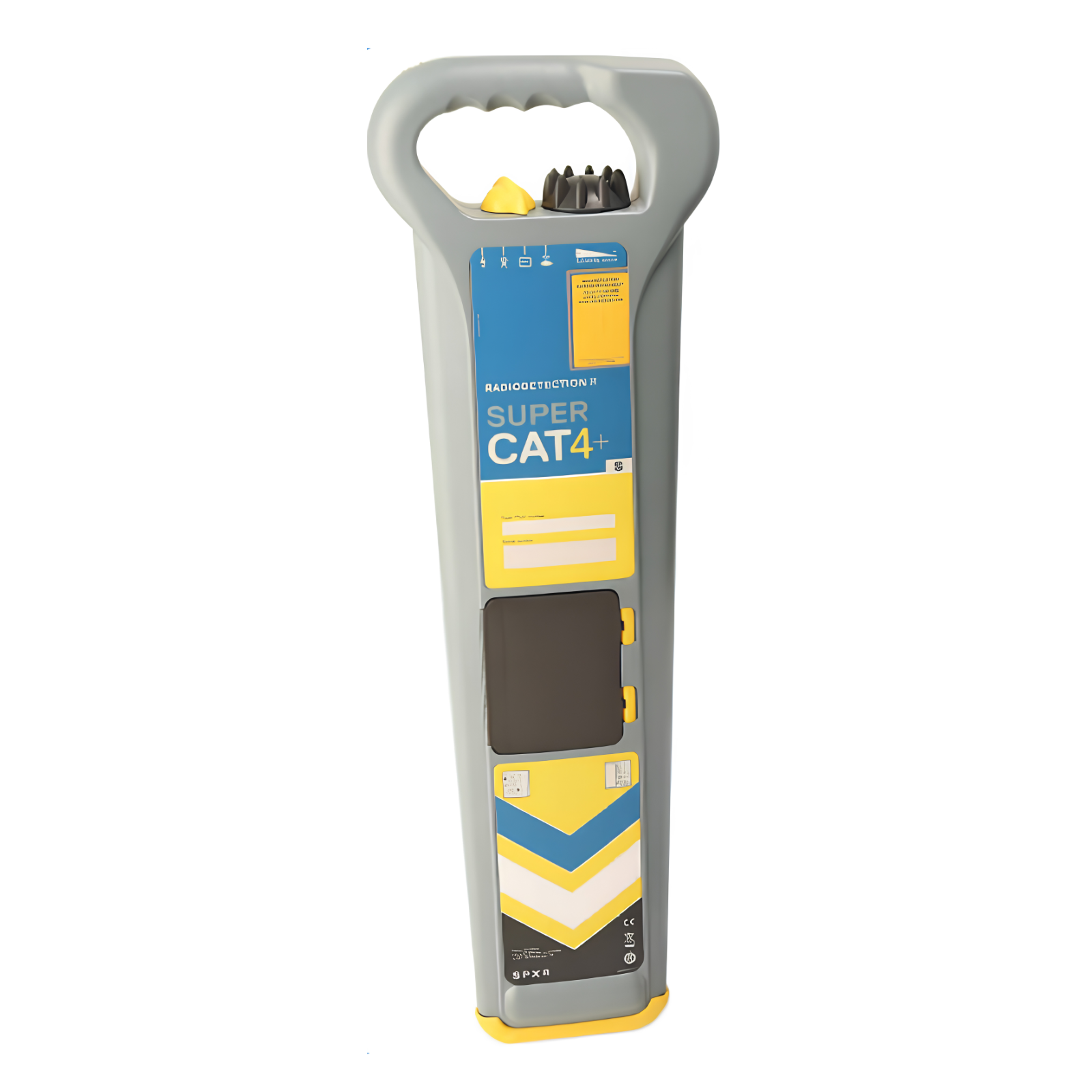

Récepteur SuperCAT4+S RADIODETECTION - 10/SUPERCAT4+S50-M

Le récepteur SuperCAT4+ RADIODETECTION est un outil professionnel conçu pour la localisation précise de réseaux enterrés variés, notamment les réseaux acier protégés cathodiquement, les câbles électriques, télécoms, ainsi que les canalisations et sondes de détection.

Chaque modèle de la gamme SuperCAT4+ répond à des besoins spécifiques :
- Le SuperCAT4+CPS localise le courant de protection cathodique (CPS) des pipelines acier de pétrole et de gaz, sans nécessiter de raccordement à un générateur.
- Le SuperCAT4+S est dédié à la localisation des réseaux d’eau potable et d’eaux usées, détectant les fréquences des sondes utilisées pour les canalisations métalliques et non métalliques.
- Le SuperCAT4+ multifréquence détecte un large éventail de câbles, y compris les câbles télécoms haute impédance et les câbles électriques basse impédance.

Le SuperCAT4+ est associé au générateur T1, qui permet d’injecter des signaux actifs sur les réseaux à localiser, avec plusieurs modes de fonctionnement adaptés :
- Mode CPS pour détecter le courant de protection cathodique.
- Mode Sonde pour détecter les sondes compatibles.
- Mode Actif pour localiser les signaux du générateur T1.
- Mode Power pour détecter les champs électromagnétiques des câbles électriques sous tension.
- Mode Radio pour capter les signaux radio longue distance émis par les réseaux métalliques enterrés.

Le récepteur dispose d’une fonction StrikeAlert qui avertit l’utilisateur de la présence de réseaux enterrés à faible profondeur en modes Power et Actif, renforçant la sécurité sur chantier.
L’affichage à contraste élevé avec rétroéclairage automatique permet une lecture claire des informations, notamment la profondeur (automatique en modes Actif, Sonde et CPS), la force du signal et le mode sélectionné.
Le boîtier est léger, compact, en ABS résistant aux chocs, avec une protection IP54 assurant une utilisation fiable en toutes conditions météorologiques.
Le SuperCAT4+ intègre une protection dynamique contre les surcharges électriques, ce qui permet de travailler efficacement même en présence de fortes interférences, comme à proximité de postes électriques ou de câbles haute tension.

Plusieurs accessoires sont disponibles pour optimiser la détection :
- Pinces émettrices pour une injection sécurisée du signal sur câbles ou canalisations jusqu’à 220 mm de diamètre.
- FlexiTrace™, un jonc flexible détectable de 50 ou 80 mètres, permettant la localisation de canalisations non métalliques jusqu’à 3 mètres de profondeur.
- Connecteurs de câble sous tension pour injecter le signal sur des câbles électriques en charge via une prise domestique ou un raccordement sous tension.
- Sondes de différentes fréquences pour la localisation précise et la détermination de la profondeur des canalisations non métalliques.

Les modes d’injection du générateur T1 incluent la connexion directe, l’induction, l’utilisation de pinces émettrices, et la connexion via prise électrique, ce qui permet une grande flexibilité d’utilisation selon le contexte et le type de réseau.

Sur le plan technique, le SuperCAT4+ offre :
- Une large plage de fréquences de détection (de 50 Hz à 131 kHz selon les modèles et modes).
- Une profondeur de localisation pouvant atteindre jusqu’à 15 mètres avec sondes.
- Une précision de localisation de ±10 % de la profondeur.
- Une autonomie assurée par des piles D-Cell (2 pour le récepteur, 4 pour le générateur T1).
- Une interface USB pour mises à jour logicielles futures.

Le produit est conçu pour un usage professionnel sur chantier, avec des recommandations d’entretien annuel et de vérification fonctionnelle régulière pour garantir la fiabilité et la précision des mesures.

En résumé, le récepteur SuperCAT4+ RADIODETECTION est un équipement robuste, polyvalent et sécurisé, adapté à la localisation précise de réseaux électriques, télécoms, canalisations métalliques et non métalliques, avec un large choix d’accessoires et modes de fonctionnement pour répondre aux exigences des différents métiers et environnements.

• marque : radiodetection
• référence fournisseur : 10/SUPERCAT4+S50-M
• plage de fréquences de détection : de 50 Hz à 131 kHz selon les modèles et modes
• profondeur de localisation : jusqu’à 15 mètres avec sondes
• précision de localisation : ±10 % de la profondeur
• alimentation : piles D-Cell (2 pour le récepteur, 4 pour le générateur T1)
• interface : USB pour mises à jour logicielles futures
• protection : boîtier léger en ABS résistant aux chocs, protection IP54
• fonctionnalité StrikeAlert : avertissement de présence de réseaux enterrés à faible profondeur en modes Power et Actif
• modes de fonctionnement : CPS (courant de protection cathodique), Sonde (détection sondes compatibles), Actif (signaux générateur T1), Power (champs électromagnétiques câbles sous tension), Radio (signaux radio longue distance)
• protection dynamique contre les surcharges électriques pour travail en environnements à fortes interférences

Le récepteur SuperCAT4+S RADIODETECTION s’utilise en association avec le générateur T1 pour localiser précisément les réseaux d’eau potable et d’eaux usées, ainsi que les sondes utilisées pour la détection des canalisations métalliques et non métalliques.

L’utilisation commence par la mise en marche du récepteur en maintenant la gâchette enfoncée. L’utilisateur sélectionne ensuite la fréquence adaptée au type de réseau à localiser à l’aide du bouton de sélection. Le récepteur se tient verticalement, la lame juste au-dessus du sol, sans balancement excessif, pour assurer la précision de la localisation.

Le générateur T1 s’utilise pour injecter un signal actif sur les réseaux à localiser. Plusieurs modes d’injection sont possibles selon le contexte : raccordement direct sur une canalisation ou un câble, induction via l’antenne interne du générateur, utilisation de pinces émettrices pour une injection sécurisée sur des câbles ou canalisations jusqu’à 220 mm de diamètre, ou connexion via prise électrique pour les câbles sous tension. Le générateur dispose de plusieurs fréquences d’émission et de deux niveaux de puissance, sélectionnables selon les besoins.

Pour localiser les réseaux non métalliques, le générateur T1 peut être connecté à une FlexiTrace™, un jonc flexible détectable inséré dans les conduits non métalliques, permettant leur repérage jusqu’à 3 mètres de profondeur.

La localisation s’effectue en balayant la zone à repérer avec le récepteur, qui détecte les signaux actifs, passifs (radio, courant de protection cathodique) ou les sondes. Le récepteur affiche automatiquement la profondeur de la canalisation ou sonde détectée en modes Actif, Sonde et CPS, à condition que les conditions environnementales soient favorables.

Le récepteur intègre une fonction StrikeAlert qui avertit l’utilisateur par un signal sonore et visuel de la présence de réseaux enterrés à faible profondeur en modes Power et Actif, afin de réduire les risques sur chantier.

En cas de forte interférence électrique, comme à proximité de postes électriques ou de câbles haute tension, la protection dynamique contre les surcharges permet au récepteur de continuer à localiser les réseaux sans interruption.

Pour localiser une sonde, il convient de la positionner dans la canalisation ou le fourreau à détecter, puis de tenir le récepteur verticalement au-dessus, avec la lame alignée parallèlement à la sonde. La sensibilité s’ajuste pour obtenir une lecture claire du signal. Le déplacement latéral et axial du récepteur permet de repérer le signal principal et ses signaux fantômes, afin de confirmer la position précise de la sonde. La profondeur est automatiquement affichée lorsque le récepteur est positionné directement au-dessus de la sonde.

Un test fonctionnel quotidien est conseillé avant utilisation, comprenant la vérification de la mise sous tension, la lecture des signaux du générateur T1 à distance, et la validation des modes de fonctionnement.

Les piles D-Cell alimentent le récepteur (2 piles) et le générateur (4 piles), avec remplacement possible par des batteries NiMH rechargeables.

L’ensemble est prévu pour un usage sur chantier, avec un boîtier résistant aux chocs et aux intempéries (protection IP54), garantissant une utilisation fiable dans divers environnements.

En résumé, l’usage du SuperCAT4+S consiste à sélectionner le mode et la fréquence adaptés, à injecter un signal actif via le générateur T1 selon le contexte, puis à balayer la zone avec le récepteur tenu verticalement pour localiser les réseaux d’eau potable, eaux usées et canalisations non métalliques, en s’appuyant sur les indications visuelles et sonores fournies, la lecture automatique de profondeur et les alertes de proximité de réseaux peu profonds.
