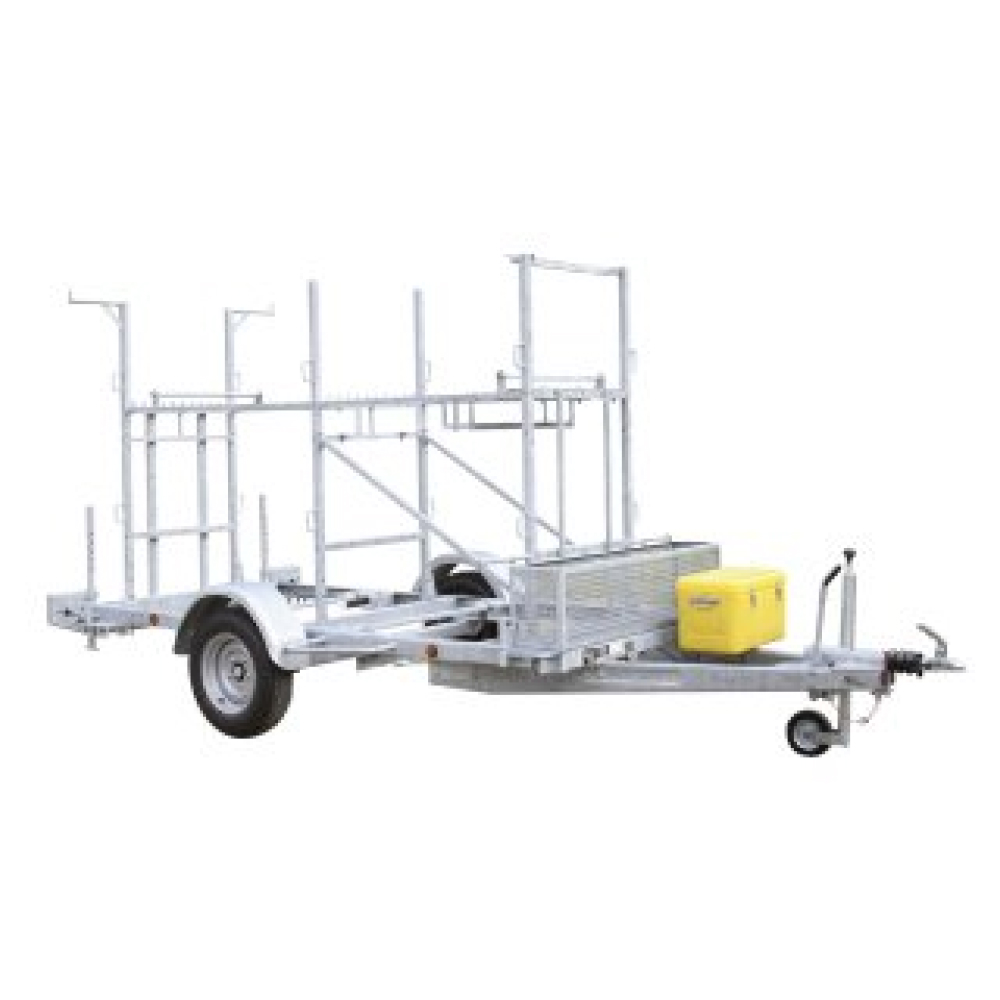

Remorque RECORD avec timon articulé - TUBESCA COMABI - 04030055

La remorque RECORD avec timon articulé de TUBESCA COMABI est conçue pour le transport sécurisé et organisé de matériel spécifique, notamment les conteneurs Faster et Roller, adaptés aux matériels M49, R200 et Solidium. Ce produit se compose d’une remorque équipée d’un conteneur intégré ou amovible, offrant une capacité de charge allant de 2 à 3 tonnes selon la version et le modèle. La remorque Faster est disponible en plusieurs versions : RL130 et RS130 avec une capacité de 2 tonnes, adaptées à une surface de travail de 130 m² (13m x 10m), ainsi que la version M91 pour 2 tonnes sur une surface de 91 m² (13m x 7m). Le conteneur Roller, quant à lui, propose des capacités de 3 tonnes avec plusieurs déclinaisons (RL160, RS160, M117, S160 Solidium et plateaux), adaptées à des surfaces de travail allant jusqu’à 160 m² (16m x 10m). Le système de rangement est optimisé pour accueillir divers éléments tels que cadres, garde-corps, plateaux acier, alu ou alu-bois, échelles, pieds de départ, poteaux, amarrages et autres accessoires, tous verrouillés et facilement accessibles depuis le sol. Les plateaux se rangent par séries (par exemple, 39 plateaux acier ou alu de 0,30 m dans le conteneur M49), tandis que les garde-corps sont positionnés dans des rails spécifiques, avec des versions Securit’up ou Fusio, avec ou sans plinthe. Le conteneur repose sur des béquilles réglables, à rentrer au maximum dans leur logement pour assurer une meilleure portance. Le conteneur peut être mis en position « auto-stable » ou directement sur la remorque. La fixation du conteneur à la remorque s’effectue par quatre poignées de verrouillage, garantissant la stabilité lors du transport. Les béquilles sont rangées dans un panier dédié lors du roulage. Un baroudeur étanche est intégré pour protéger notices, outils et colliers des intempéries. Les éléments sont verrouillés à l’aide de barres de blocage spécifiques pour les cadres, garde-corps et plateaux, assurant leur maintien en position durant le transport. Les garde-corps d’extrémité sont sanglés avec des cadres R4 (version R200 garde-corps) pour une sécurité renforcée. Les consignes de sécurité précisent que le sol doit être plat, non accidenté et indéformable lorsque le conteneur est sur béquilles, qu’il ne faut pas dépasser les charges admissibles (1300 kg pour Faster, 1650 kg pour Roller), ni modifier la remorque ou le conteneur, ni supprimer les emplacements condamnés prévus pour limiter la charge transportée. Les matériaux utilisés sont principalement de l’acier galvanisé pour assurer robustesse et résistance à la corrosion. Les différents composants (cadres, garde-corps, plateaux, échelles) sont conçus pour s’emboîter et se verrouiller facilement, permettant un rangement efficace et sécurisé. En résumé, la remorque RECORD avec timon articulé TUBESCA COMABI est une solution complète et modulable pour le transport et le rangement organisé de matériels spécifiques, garantissant sécurité, facilité d’utilisation et conformité aux normes de charge. Son système de verrouillage et de rangement optimisé permet un accès rapide et un transport sécurisé sur chantier.

• Capacité de charge de 2 à 3 tonnes selon la version et le modèle
• Versions Faster RL130 et RS130 : 2 tonnes, surface de travail 130 m² (13m x 10m)
• Version Faster M91 : 2 tonnes, surface de travail 91 m² (13m x 7m)
• Conteneur Roller : capacité de 3 tonnes, surfaces de travail jusqu’à 160 m² (16m x 10m)
• Matériaux en acier galvanisé pour robustesse et résistance à la corrosion
• Conteneur avec béquilles réglables et position auto-stable
• Fixation du conteneur par quatre poignées de verrouillage
• Baroudeur étanche intégré pour protection des notices, outils et colliers
• Système de verrouillage par barres de blocage spécifiques pour cadres, garde-corps et plateaux
• Garde-corps d’extrémité sanglés avec cadres R4 pour sécurité renforcée
• Rangement optimisé pour cadres, garde-corps, plateaux acier, alu ou alu-bois, échelles, pieds de départ, poteaux, amarrages et accessoires
• Plateaux rangés par séries (exemple : 39 plateaux acier ou alu de 0,30 m dans conteneur M49)
• Conteneur rangé sur remorque avec béquilles dans panier dédié lors du roulage
• Sol plat, non accidenté et indéformable requis pour mise sur béquilles
• Charges admissibles : 1300 kg pour Faster, 1650 kg pour Roller

La remorque RECORD avec timon articulé s’utilise en combinant la remorque et un conteneur (intégré ou amovible) pour le transport et le rangement organisé de matériels spécifiques. Le conteneur peut être positionné sur béquilles réglables ou directement sur la remorque. Lorsque le conteneur est en position « auto-stable », les béquilles doivent être rentrées au maximum dans leur logement pour assurer une meilleure portance.

L’utilisation commence par le rangement du matériel dans le conteneur, sans ordre chronologique obligatoire, toutes les pièces étant accessibles depuis le sol et verrouillées. Le matériel est organisé en plusieurs catégories : plateaux (acier, aluminium, alu-bois), garde-corps, cadres, échelles, pieds de départ, poteaux, amarrages, etc. Chaque type de matériel est placé dans des emplacements dédiés et verrouillé avec des barres de blocage spécifiques ou des axes, afin d’assurer leur maintien pendant le transport.

Une fois le conteneur chargé et verrouillé, il est positionné sous la remorque, en plaçant soigneusement les butées de chaque côté. Le conteneur est ensuite descendu progressivement et horizontalement à l’aide de quatre manivelles jusqu’à la remorque. Il est fixé solidement à la remorque par quatre poignées de verrouillage. Les béquilles sont ensuite rangées dans un panier dédié sur la remorque.

Cette organisation permet un transport sécurisé et un accès rapide au matériel sur chantier. Le sol doit être plat, non accidenté et indéformable lorsque le conteneur est sur béquilles. Il est important de ne pas dépasser les charges admissibles des conteneurs et de ne pas modifier la remorque ou le conteneur, ni supprimer les emplacements condamnés prévus pour limiter la charge transportée.

En cas de fonctionnement non conforme, il est indiqué de vérifier la mise en place de toutes les traverses de blocage, de sangler les garde-corps d’extrémité, de ranger les béquilles durant le roulage, et de ne pas dépasser les charges admissibles.

Le résultat attendu est un conteneur prêt à être transporté sur chantier avec un matériel bien rangé, verrouillé et accessible, garantissant la stabilité et la sécurité du transport.
