Règle à araser le béton SECTION 2M HUSQVARNA - 967 94 11-06
Référence : HUS_967941106
Découvrez Règle à araser le béton SECTION 2M HUSQVARNA - 967 94 11-06 disponible à l'achat
- Tendeur précis pour inclinaison indépendante.
- Montage facile par un seul opérateur.
- Cadres triangulaires et tubes carrés pour rigidité accrue.
- Roulement oscillant avec raccords de graissage.
- Cadre en acier à bas profil pour grande durabilité.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

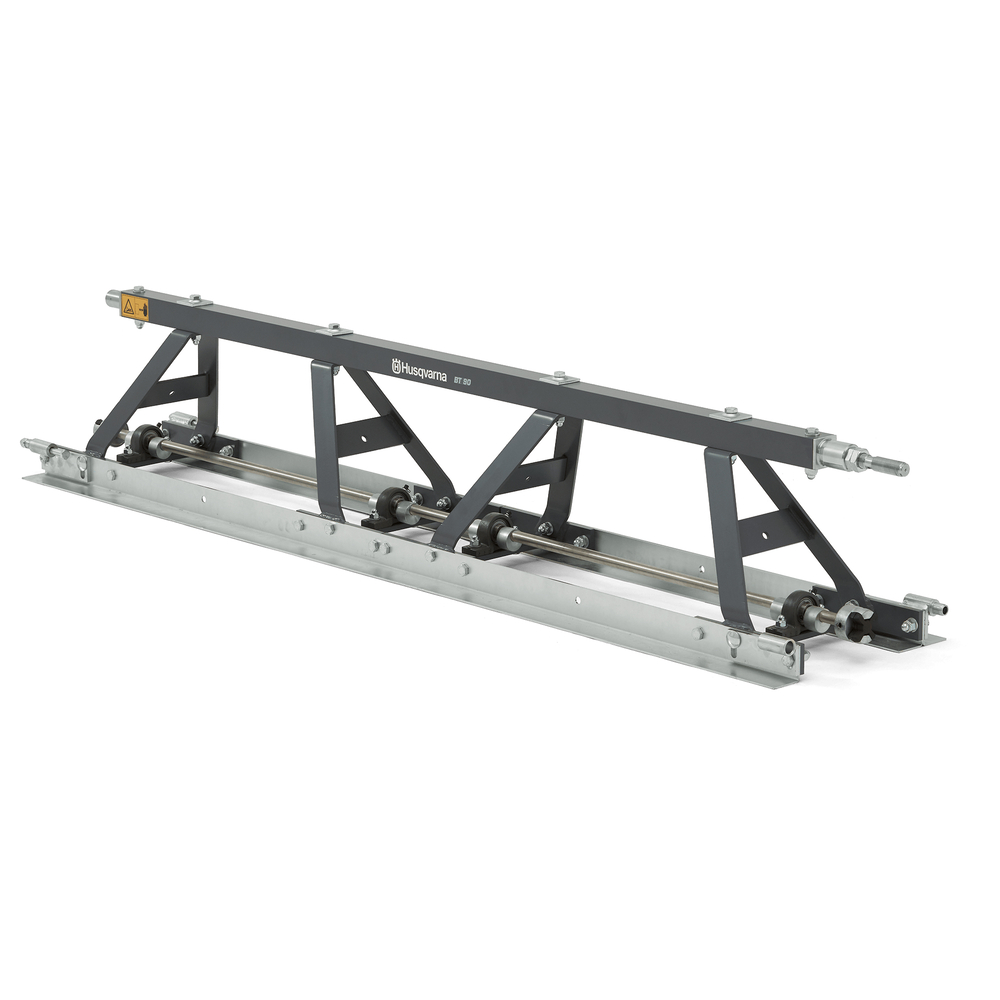

Règle vibrante BT 90 G/E scree SECTION 2M pour moteur essence et électrique HUSQVARNA
Les sections de règle pour modèles BT 90 essence et électrique sont spécialement conçues pour le traitement de sols allant jusqu'à 20 mètres de large, ainsi que pour les opérations sur pistes et ponts nécessitant compactage, nivellement et finition. Leur conception facilite le montage et l'ajustement de l'inclinaison par un seul opérateur, offrant ainsi une grande flexibilité grâce à des accessoires tels que treuils et stabilisateurs pour répondre à divers besoins.

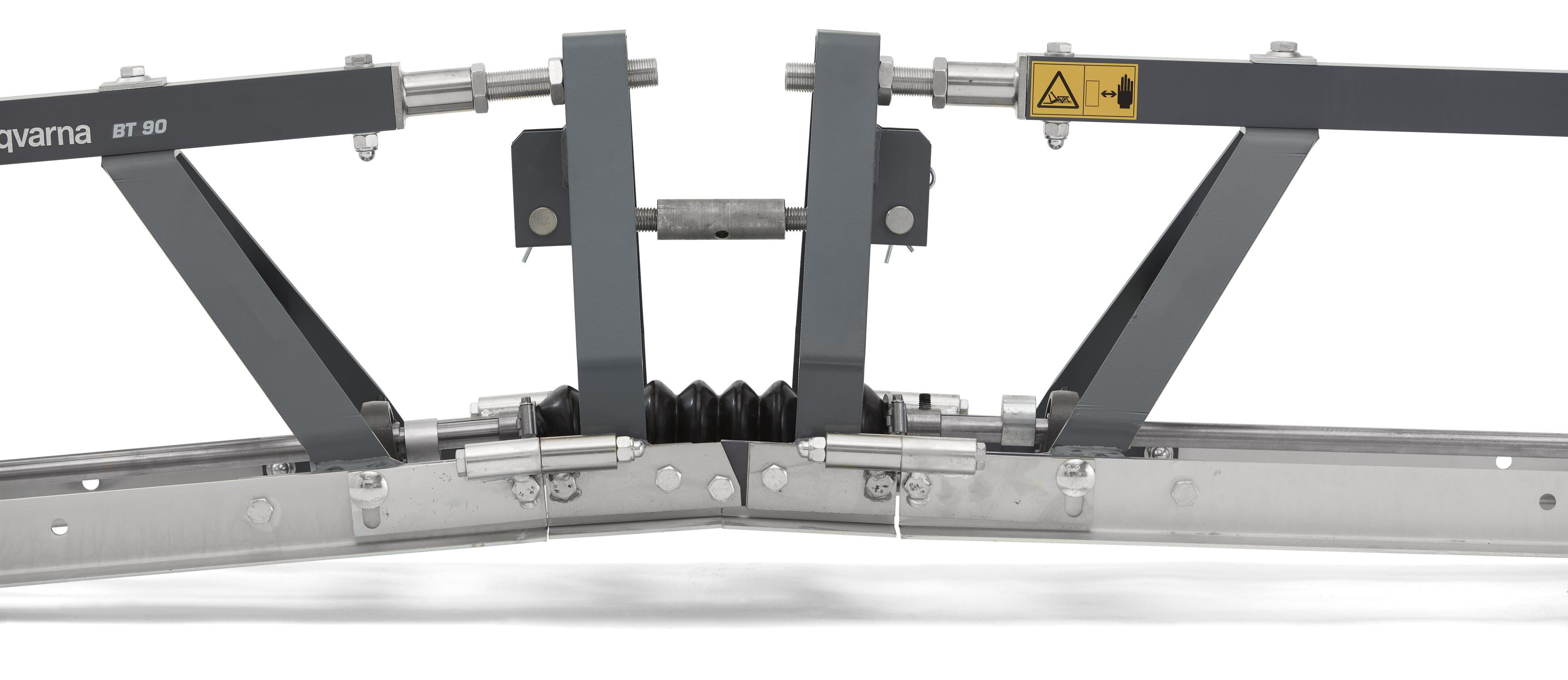

La règle vibrante BT 90 se distingue par un tendeur qui permet d'incliner les sections indépendamment. Sa configuration intuitive assure un montage aisé, tandis que la robustesse des cadres triangulaires et tubes carrés garantit une durabilité accrue. Le roulement oscillant, équipé de raccords de graissage, prolonge la durée de vie de l'équipement tout en simplifiant l'entretien. Avec un cadre en acier à bas profil et un centre de gravité bas, elle offre une stabilité optimale sur les surfaces en béton avec affaissement faible. Sa largeur de travail de 200 cm assure une efficacité maximale.
Source d’alimentation : Manuel
Largeur de travail : 200 cm
Packaging length : 2 200mm
Packaging width : 500mm
Packaging height : 500mm
Article gross weight : 67 000 g
Le principe d’utilisation consiste à faire vibrer et déplacer la règle sur le béton frais pour assurer son compactage, son nivellement et son lissage. Le bord inférieur du produit doit être redressé avant utilisation en réglant la tension des ridoirs pour obtenir une règle droite. Le sens de rotation de l’arbre de vibration doit être vérifié et ajusté si nécessaire.
Avant démarrage, il faut s’assurer que le produit est correctement assemblé, que les rails sont stables et alignés, et que rien ne peut se coincer dans l’arbre en rotation. L’unité d’entraînement est mise en marche selon le type : électrique (raccordement à une source électrique et démarrage), essence (remplissage en carburant et huile, mise en route du moteur), ou pneumatique (alimentation en air comprimé et réglage du lubrificateur automatique).
Pendant l’utilisation, il est important de vérifier régulièrement que les ridoirs et contre-écrous restent bien serrés, car les vibrations peuvent les desserrer. En cas de levage ou déplacement du produit, ces contrôles doivent être renouvelés.
Le treuil électrique permet de tirer le produit sur des rails lors du travail sur des surfaces horizontales. Le câble du treuil peut être déroulé ou enroulé en tournant la poignée dédiée.
En résumé, le produit s’utilise en équipe, avec un contrôle simultané des mouvements et du béton devant la règle vibrante, pour obtenir une surface bétonnée compacte, nivelée et lisse, en veillant à l’ajustement précis des éléments modulaires et au bon fonctionnement des unités d’entraînement et des treuils.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Quels sont les critères spécifiques pour le montage des sections modulaires de la règle vibrante BT 90 ?
Les sections modulaires doivent être installées sur un sol plat, en plaçant les plus courtes à proximité de l’unité d’entraînement pour limiter les vibrations. Les boulons, écrous et ridoirs doivent être serrés selon des couples précis (81 Nm pour M12 classe 8.8). Le réglage de l’angle entre les sections ne doit pas dépasser ±3 % pour préserver la durée de vie du raccord de l’arbre (pages 10-11).
Comment s’organise l’utilisation de la règle vibrante BT 90 sur chantier ?
Deux opérateurs sont nécessaires pour une utilisation correcte : un opérateur contrôle le démarrage, l’arrêt et le treuil d’un côté, un autre contrôle le treuil de l’autre côté. Deux opérateurs supplémentaires marchent devant pour retirer le béton en excès avec un épandeur plat, afin d’obtenir une surface plane. Il est essentiel de vérifier régulièrement le serrage des ridoirs et contre-écrous, qui peuvent se desserrer sous l’effet des vibrations (page 20).
Quels sont les éléments de sécurité à respecter lors de l’utilisation du produit ?
Il est impératif de lire attentivement le manuel d’utilisation et de porter un équipement de protection individuelle homologué (casque, gants, protections auditives et respiratoires). Ne jamais toucher l’arbre en rotation pendant le fonctionnement, éviter la fatigue et les distractions. Le produit ne doit être utilisé que par des personnes formées et autorisées. La zone de travail doit être propre, dégagée et bien éclairée (pages 5-8).
Comment vérifier et régler le sens de rotation de l’unité d’entraînement électrique BT 90 E ?
Le sens de rotation se règle via un sélecteur de phase accessible par une fente sur la connexion électrique. Il faut insérer un tournevis et le tourner d’un demi-tour pour inverser le sens. Le sens de rotation recommandé est inverse au sens de déplacement pour une meilleure maîtrise et maintien de la tension des câbles du treuil (page 19).
Quels sont les points clés pour assurer la stabilité et la planéité du béton lors de l’utilisation ?
Le bord inférieur de la règle doit être redressé avant utilisation en tendant une ficelle le long du bord et en ajustant les ridoirs pour obtenir une règle droite, puis en serrant les contre-écrous. Les rails doivent être stables et bien alignés pour éviter le basculement ou des marques sur le béton. La vibration et le déplacement doivent être coordonnés pour un compactage et nivellement efficaces (page 18).
