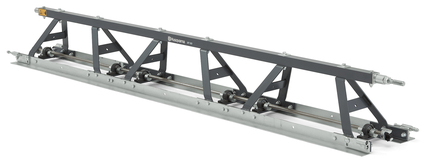

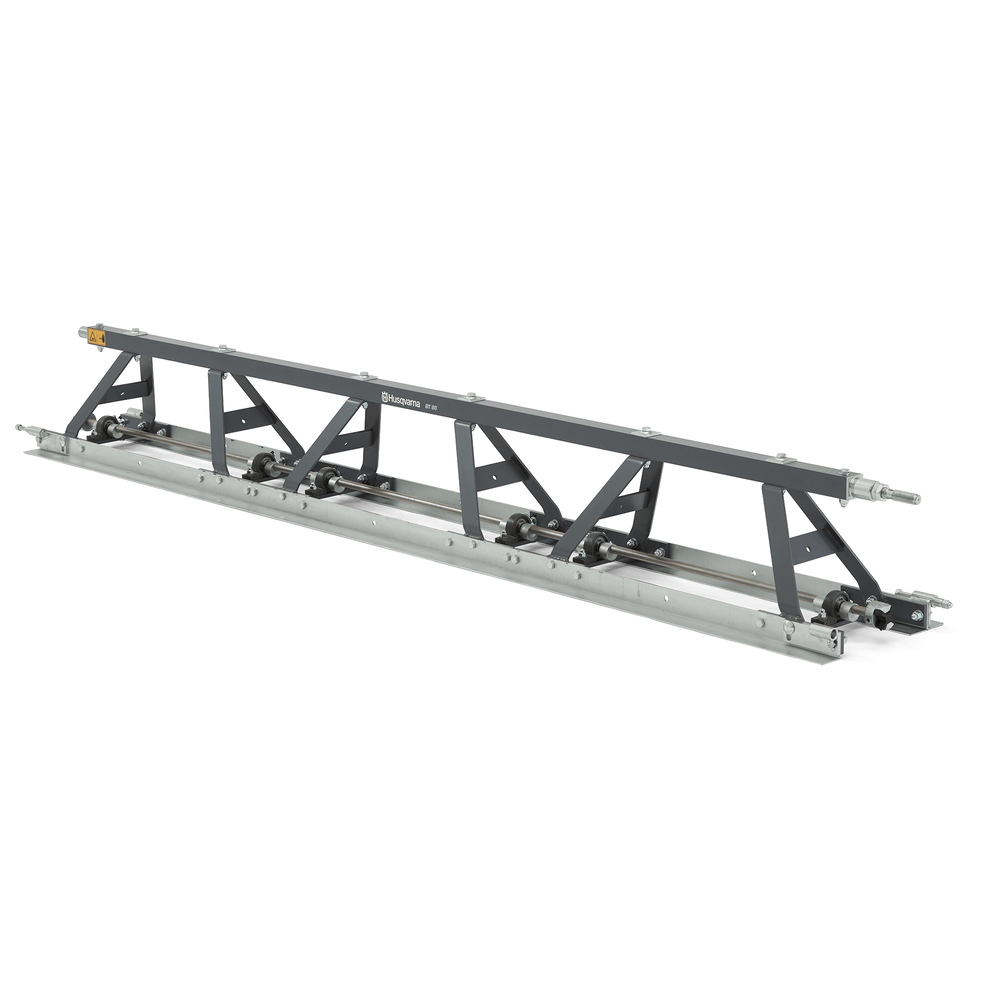

Règle à araser le béton SECTION 3M HUSQVARNA - 967 94 11-07
Référence : HUS_967941107
Découvrez Règle à araser le béton SECTION 3M HUSQVARNA - 967 94 11-07 disponible à l'achat
- Inclinaison des sections réglable indépendamment
- Montage facile par un seul opérateur
- Cadres triangulaires et tubes carrés pour plus de rigidité
- Roulement oscillant avec raccords de graissage pour entretien facile
- Cadre en acier à bas profil pour une grande durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Règle vibrante BT 90 G/E scree SECTION 3M HUSQVARNA est idéale pour le compactage et le nivellement.
Les sections de cette règle, conçues pour les modèles BT 90 essence et électrique, sont adaptées à des sols mesurant jusqu'à 20 mètres de large, ainsi qu'à des pistes et ponts requérant des travaux de finition. Le montage et le réglage de l'inclinaison se réalisent facilement par un seul opérateur. Grâce à des accessoires tels que les treuils et stabilisateurs, diverses configurations sont possibles pour s'adapter à vos besoins quotidiens.

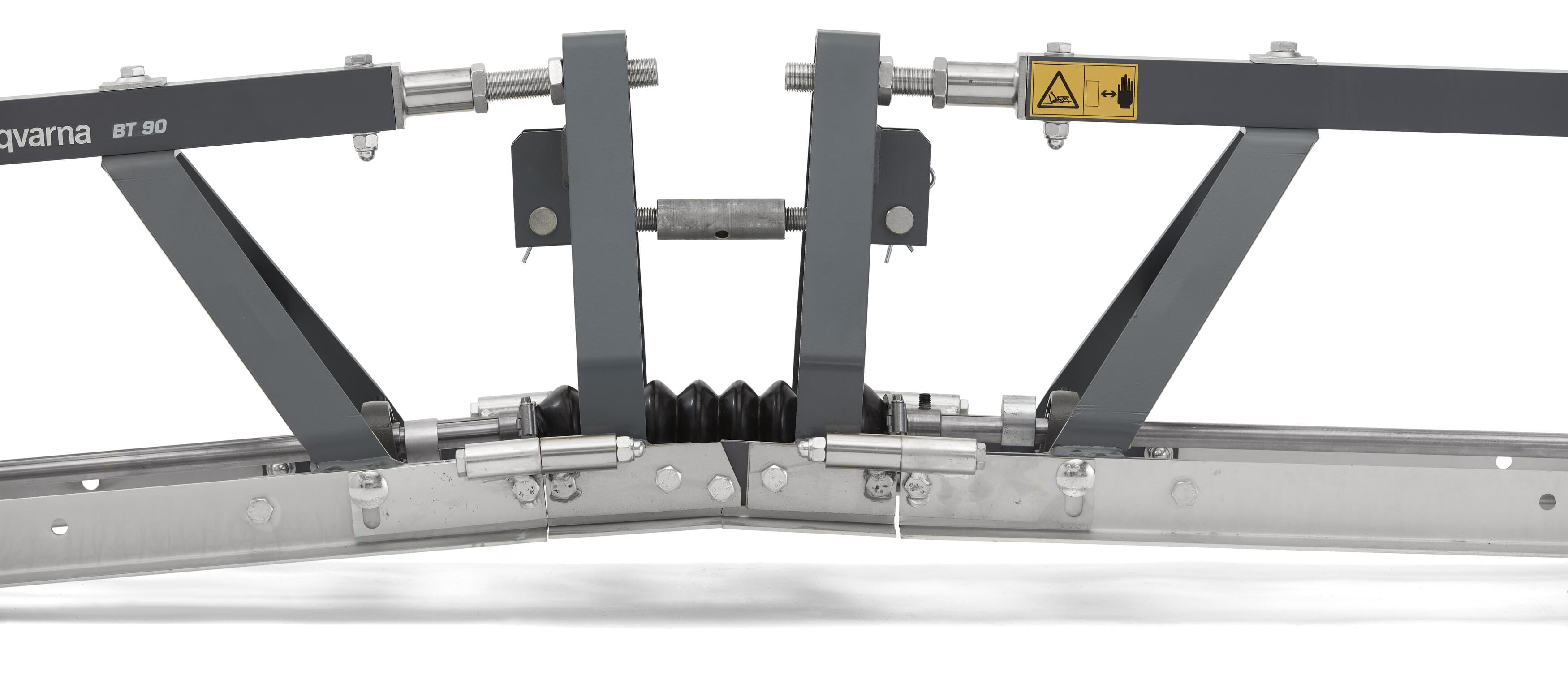

Sa conception intelligente, avec un tendeur précis permettant d'incliner indépendamment les sections de la règle, assure une configuration aisée. La robustesse de son cadre triangulaire et de ses tubes carrés assure une rigidité optimale. Son roulement oscillant avec raccords de graissage prolonge la durée de vie tout en facilitant l'entretien. Avec un cadre en acier à bas profil, cette règle vibrante offre durabilité et stabilité, notamment sur le béton à affaissement faible, et une largeur de travail de 50 cm.
Source d’alimentation : Manuel
Largeur de travail : 300 cm
Packaging length : 3 350mm
Packaging width : 500mm
Packaging height : 500mm
Article gross weight : 99 000 g
Le principe d'utilisation repose sur la vibration des sections modulaires de la règle, qui sont assemblées et réglées en angle à l'aide de ridoirs. La règle est tirée sur des rails stables et alignés à l'aide de treuils électriques fixés aux extrémités. Le sens de rotation de l'arbre de vibration doit être vérifié et ajusté si nécessaire pour un fonctionnement optimal.
Avant utilisation, il faut s'assurer que le bord inférieur de la règle est droit, en réglant la tension des joints avec une ficelle et les ridoirs. Les rails doivent être stables et bien alignés pour éviter le basculement ou les marques sur le béton.
En fonctionnement, les opérateurs tirent la règle sur les rails à l'aide des treuils, tandis que les opérateurs devant la règle enlèvent le béton excédentaire. Il est important de vérifier régulièrement les ridoirs et contre-écrous et de les resserrer si nécessaire, car les vibrations peuvent les desserrer. Après chaque levage ou déplacement, ces vérifications doivent être renouvelées.
Le câble des treuils peut être déroulé ou enroulé en tournant la poignée du treuil, qui peut être retirée pour libérer le câble.
Le produit est utilisé pour le compactage, le nivellement et le lissage des surfaces en béton telles que sols, voies d'accès et ponts. Les sections de règle sont assemblées sur un sol plat et peuvent être configurées avec des extensions, stabilisateurs ou supports d'inversion de couronne selon les besoins.
Pour les unités d'entraînement, le démarrage diffère selon le type : électrique, essence ou pneumatique, avec des procédures spécifiques pour chaque type, notamment le contrôle du sens de rotation, le réglage du starter, le remplissage en carburant ou en huile, et la mise en route des vibrations.
En résumé, l'utilisation consiste à assembler et régler la règle vibrante, installer les treuils et les rails, démarrer l'unité d'entraînement, puis tirer la règle sur les rails avec deux opérateurs tout en retirant le béton en excès pour obtenir une surface plane et compactée.
HUSQVARNA (matériel)
7 RUE DES ARCHESCS 33402
41034 - BLOIS CEDEX
France
serviceclient.blois@husqvarnagroup.com
Questions produits
Comment les sections modulaires de la règle vibrante sont-elles assemblées et réglées ?
Les sections de règle modulaire sont assemblées sur un sol plat en utilisant des boulons, écrous et ridoirs pour régler l’angle entre les sections. Le boulon principal est inséré dans un support et serré avec une clé, tandis que les ridoirs permettent d’ajuster l’inclinaison pour obtenir une surface de béton plate ou inclinée. Les contre-écrous doivent être resserrés régulièrement pour éviter le desserrage dû aux vibrations (pages 10-11).
Quels sont les rôles des opérateurs lors de l’utilisation de la règle à araser le béton ?
Deux opérateurs sont nécessaires pour tirer la règle sur les rails à l’aide des treuils placés de chaque côté de l’unité d’entraînement. Deux autres opérateurs marchent devant la règle pour retirer le béton en excès avec un épandeur plat, assurant ainsi une surface plane et compacte. Il est crucial de vérifier fréquemment les ridoirs et contre-écrous pour maintenir la stabilité de la règle (page 20).
Comment s’assurer que la règle vibrante fonctionne de manière optimale ?
Avant utilisation, vérifiez que le bord inférieur de la règle est droit en tendant une ficelle et en ajustant la tension des joints avec les ridoirs. Assurez-vous que les rails sont stables et bien alignés pour éviter le basculement et les marques sur le béton. Le sens de rotation de l’arbre de vibration doit être contrôlé et ajusté si nécessaire pour un fonctionnement optimal (page 18).
Quels sont les principes de sécurité spécifiques à respecter lors de l’utilisation de ce produit ?
Le produit est dangereux en cas d’usage incorrect. Il est impératif de lire et comprendre le manuel d’utilisation, de porter un équipement de protection individuelle homologué (gants, casque, protège-oreilles, lunettes, bottes), et de ne pas utiliser le produit si vous êtes fatigué ou sous influence. Le produit génère des vibrations pouvant causer des troubles physiques, il faut donc limiter l’exposition et maintenir un contrôle ferme de la machine. Les gaz d’échappement doivent être évités en milieu confiné et le carburant manipulé avec précaution (pages 5-8).
Comment sont installés et utilisés les treuils électriques pour le déplacement de la règle ?
Les treuils électriques sont fixés aux sections d’extrémité et à l’unité d’entraînement à l’aide de plaques de montage, vis, rondelles et écrous. Ils disposent d’un moteur à vis sans fin, d’un câble de 40 m avec mousquetons et d’un tambour amovible. Les treuils servent uniquement à tirer la règle sur des rails et ne doivent pas être utilisés pour soulever ou suspendre des charges lourdes (pages 15-17).
