Réglophare digital KS TOOLS - 160.0043F
Référence : K0081600043F
Découvrez Réglophare digital KS TOOLS - 160.0043F disponible à l'achat
- Contrôle précis des faisceaux classiques et LED
- Écran tactile et imprimante intégrée pour un usage facile
- Batterie 12V 7.5Ah avec maintien de charge possible
- Réglage en hauteur de 240 à 1450 mm pour plus de flexibilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Contrôle des faisceaux classiques, xenon, halogène, LED et anti-brouillard sur tous types de véhicules
Tests US (SAE) et UE (ECE) selon ISO 10604

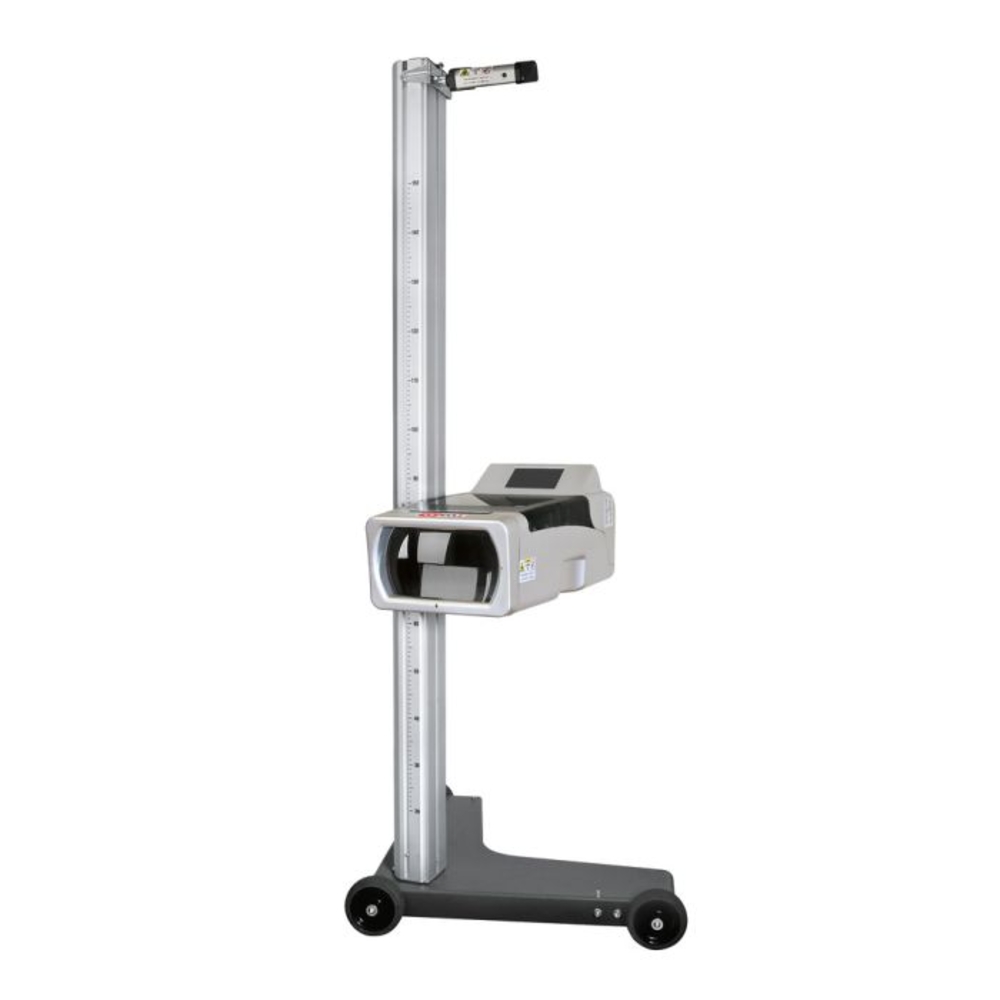

Chambre optique sur colonne aluminium graduée facilement réglable en hauteur via contre-poids
Faisceau laser classe II selon EN 60825-1

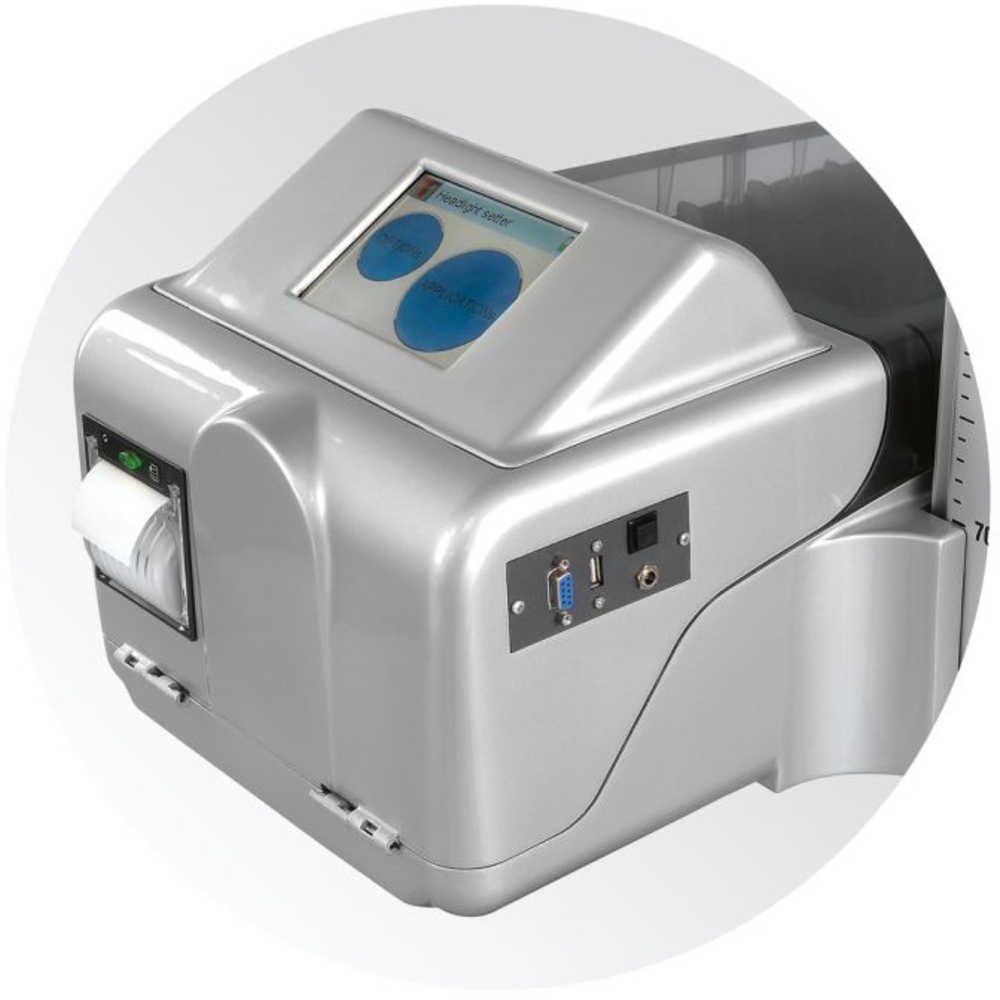

Écran tactile LCD et imprimante intégrée
Alimentation sur sa batterie 12V 7,5 Ah, avec prise pour maintien de charge
Connexion filaire via USB ou RS232
Station mobile à 3 roues
Housse de protection incluse
Le faisceau laser est de classe II conformément à la norme EN 60825-1. Le réglophare dispose d’un écran tactile LCD et d’une imprimante intégrée pour faciliter la lecture et l’impression des résultats. Il fonctionne sur batterie 12 V 7,5 Ah avec une prise pour maintien de charge et peut être alimenté en 9 V secteur. La connexion filaire s’effectue via USB ou RS232.
L’appareil est monté sur une station mobile à 3 roues, offrant une bonne maniabilité, et est livré avec une housse de protection incluse. Il respecte la norme de protection IP40, ce qui garantit une protection contre les corps solides de plus de 1 mm.
Ses caractéristiques techniques comprennent une déviation verticale de 0 à 6 % à 10 mètres, une orientation horizontale réglable de 0 à 10 % à 10 mètres, ainsi qu’une plage de réglage lumineuse de 0 à 240 Lux à 25 mètres et de 0 à 150 000 Lux à 1 mètre. L’appareil peut être utilisé dans une plage de température allant de +5°C à +45°C. Son poids total est de 37 kg.
Alimentation : batterie 12V 7.5Ah
Code EAN : 3663389003931
Déviation verticale : 0 - 6% (à 10 m)
Hauteur de réglage : 240-1450 mm
Norme : IP40
Orientation horizontale : 0-10 % (à 10 m)
Plage de réglage : 0 - 240 Lux (à 25 m) / 0-150 000 lux (à 1 m)
Température d'utilisation : +5°C à +45°C
Tension électrique : 9 V secteur / 12 V batterie
Poids : 37,00 kg
Avant la mesure, il est nécessaire de vérifier que les phares sont propres et secs, que les roues du véhicule sont droites, que la pression des pneus est correcte, que le véhicule est sur une surface plane et que le réglage des phares à l’intérieur du poste de pilotage est en position neutre. En cas de suspension pneumatique, le moteur doit tourner cinq minutes avant la mesure et rester allumé durant celle-ci.
L’appareil s’allume via un bouton situé sur la boîte optique. L’utilisateur sélectionne ensuite le programme de travail adapté (test US, test EC ou options). Il est possible d’effectuer un test libre sur l’écran tactile ou un test officiel connecté à un PC pour mémoriser et imprimer les résultats.

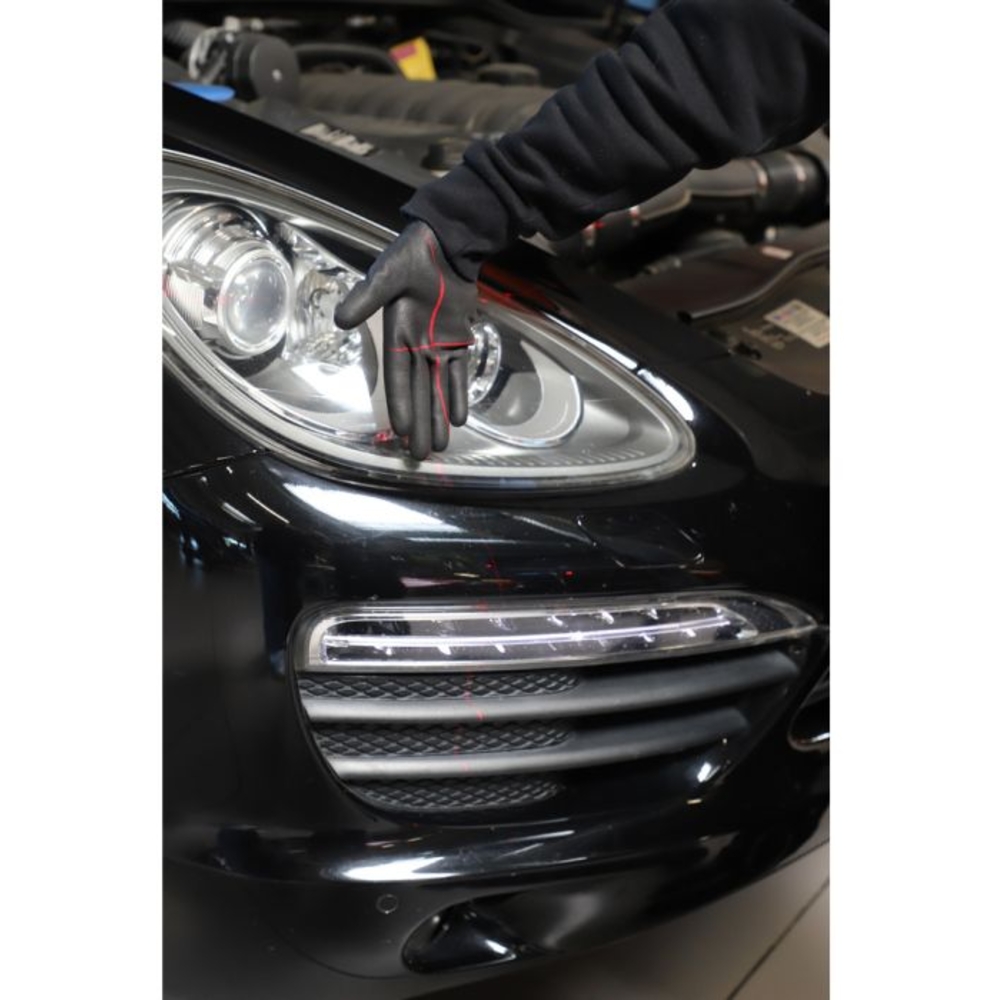

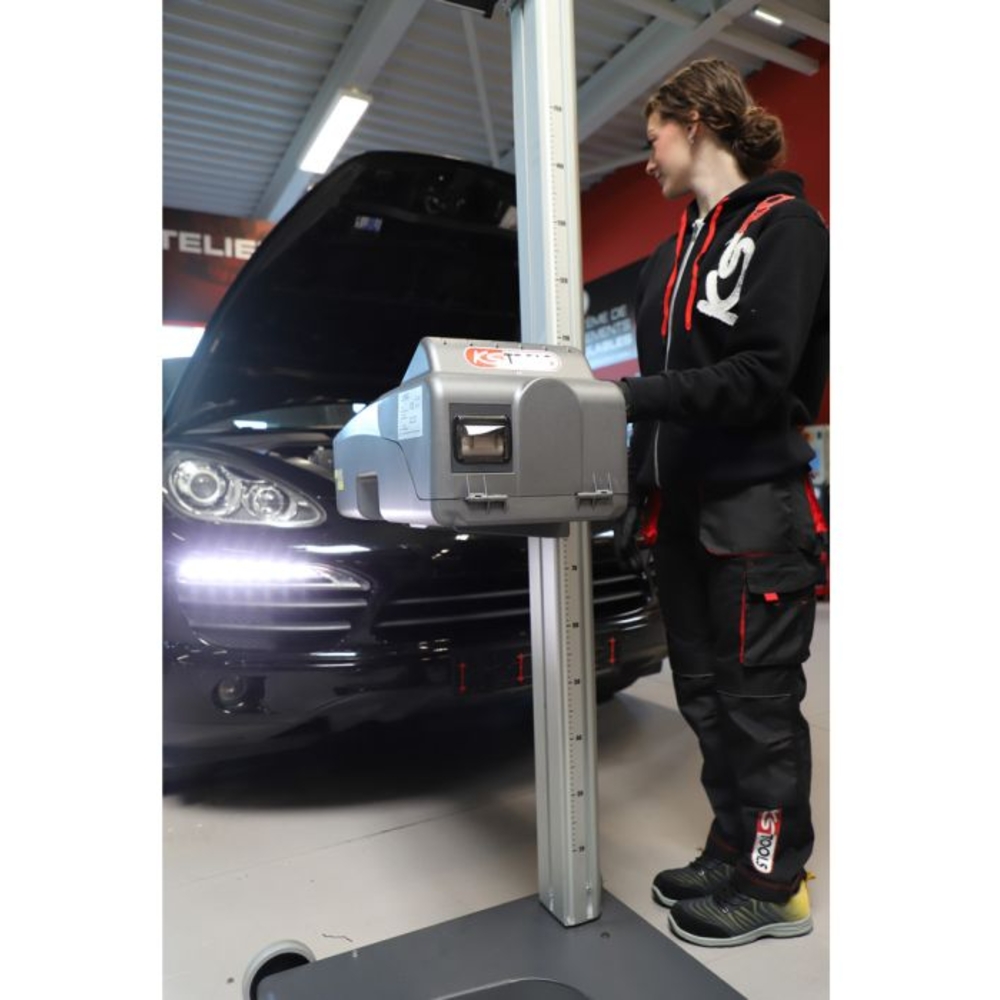

Le réglophare permet de sélectionner le type de véhicule (auto, moto, camion), le type de phare (halogène, xenon, LED, bi-xenon, bi-LED, etc.), ainsi que les paramètres d’inclinaison et de déviation. L’utilisateur active ensuite le laser pour centrer la boîte optique sur le phare, puis lance la mesure via l’écran tactile. La représentation graphique affiche la position du faisceau lumineux par rapport à la zone d’acceptation, indiquée en vert si conforme ou en rouge sinon.
Les mesures peuvent être visualisées sous forme d’image instantanée du faisceau, avec indication des angles de torsion et de lacet du phare. Les données peuvent être stockées ou imprimées directement depuis l’appareil.
En cas de non-conformité ou de dysfonctionnement, il est recommandé de vérifier l’état de charge de la batterie et la bonne installation de l’équipement. Le réglophare doit être positionné sur une surface plane et nivelé à l’aide des roues réglables si nécessaire.
Le réglophare est utilisable dans une plage de température de +5 °C à +45 °C, avec une autonomie de batterie d’environ 16 heures. Il peut être alimenté par batterie 12 V ou secteur 9 V. Pour un stockage prolongé, l’appareil doit être conservé dans un endroit sec et propre, à l’abri de la poussière et de la pluie.
Cette procédure permet d’obtenir un contrôle précis de l’orientation des faisceaux lumineux des phares, conformes aux normes US (SAE) et UE (ECE) selon ISO 10604.
Votre produit KS TOOLS est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
KS TOOLS
PDA REGION DE BRUMATH1, RUE DE LONDRES
67670 - MOMMENHEIM
France
contact@kstools.fr
Questions produits
Quels types de faisceaux ce réglophare peut-il contrôler ?
Le réglophare digital KS TOOLS permet le contrôle des faisceaux classiques, xenon, halogène, LED, bi-xenon, bi-LED et anti-brouillard sur tous types de véhicules, y compris motos et camions.
Quelles sont les normes et certifications respectées par ce produit ?
Ce réglophare réalise des tests conformes aux normes US (SAE) et UE (ECE) selon ISO 10604. Il respecte également les normes EN 61010-1, EN 61326-1, EN 60825-1 (classe II pour le laser) et EN 50581-1. Il est certifié UTAC OTC selon NFR 63-081 pour homologation contrôle technique.
Comment s’effectue le positionnement et l’alignement du réglophare sur le véhicule ?

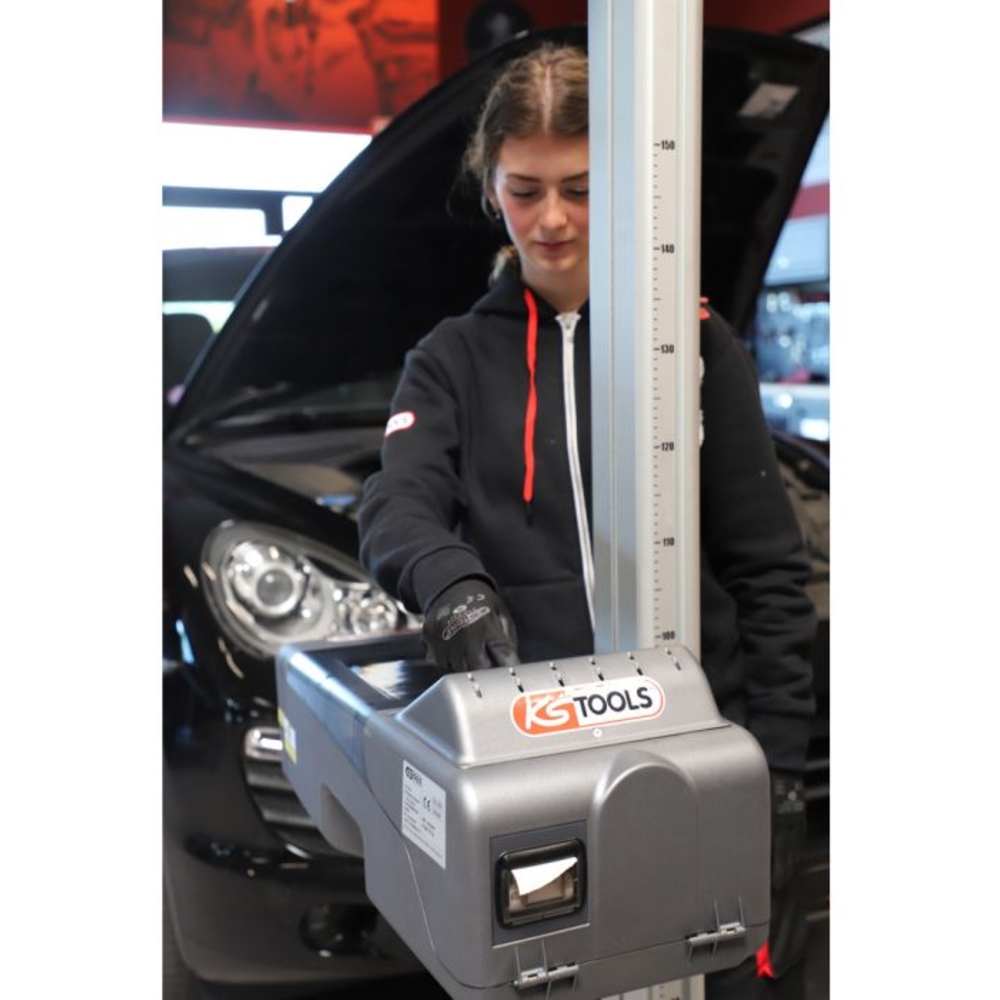

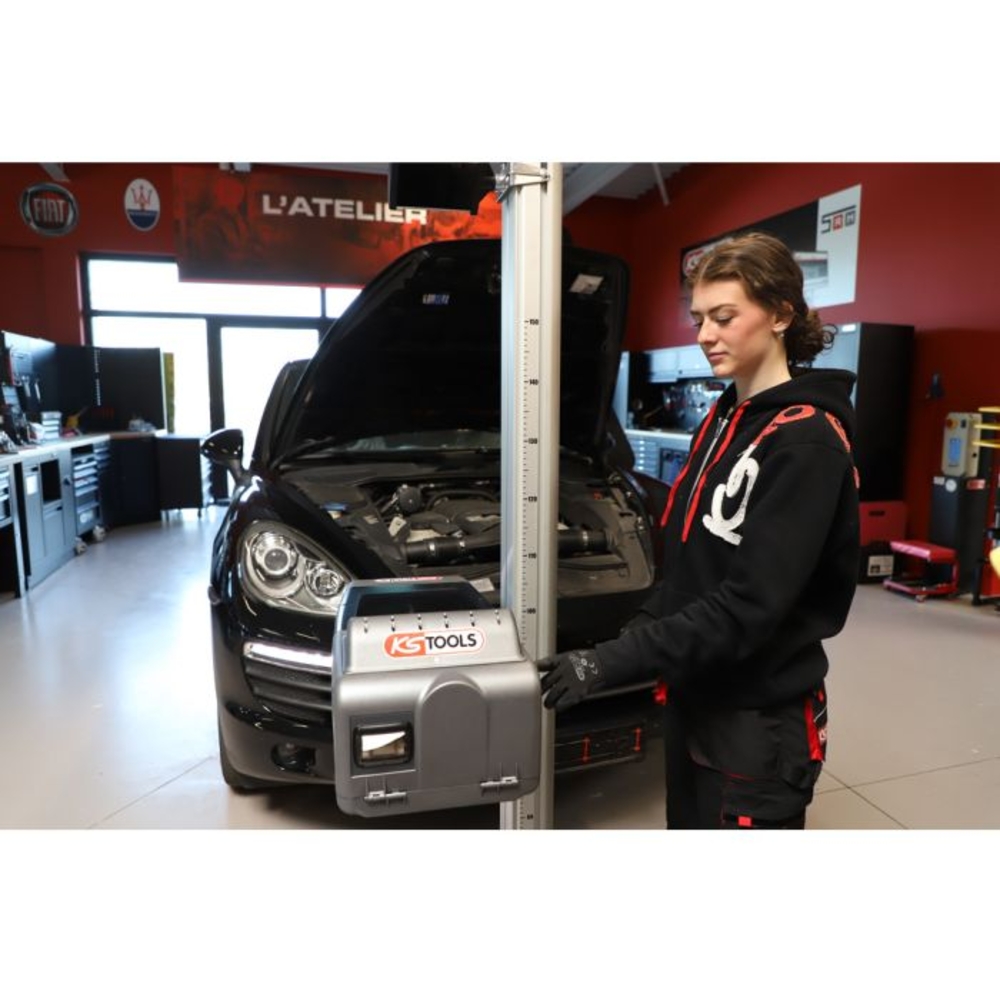

L’appareil se place devant le phare à une distance de 20 à 40 cm. La hauteur du sol au centre du phare est mesurée puis ajustée sur la colonne graduée (240 à 1450 mm) à l’aide d’un contrepoids. La colonne peut pivoter pour aligner la chambre optique via un miroir ou un viseur laser, facilitant le centrage précis du faisceau lumineux.
Quelles sont les conditions nécessaires avant la mesure des phares ?
Il faut que les phares soient propres et secs, les roues droites, la pression des pneus correcte, le véhicule sur une surface plane, et le réglage des phares à la position neutre. Pour les véhicules à suspension pneumatique, le moteur doit tourner 5 minutes avant et rester allumé pendant le test.
Quels sont les moyens de connexion et d’alimentation du réglophare ?
Le réglophare fonctionne sur batterie 12 V 7,5 Ah avec une autonomie d’environ 16 heures, rechargeable via un chargeur 12 V 0,8 A. Il peut également être alimenté sur secteur 9 V. La connexion filaire au PC ou à un autre équipement se fait via USB ou RS232.
Comment sont visualisés et enregistrés les résultats des mesures ?
Les résultats s’affichent sur un écran tactile LCD couleur avec représentation graphique du faisceau lumineux, incluant angles de torsion et de lacet. Les données peuvent être stockées dans l’appareil, imprimées directement grâce à l’imprimante intégrée ou transmises à un PC pour archivage et impression.
Quelles sont les plages de réglage et les limites d’utilisation de l’appareil ?
Le réglophare offre une déviation verticale réglable de 0 à 6 % à 10 m et une orientation horizontale de 0 à 10 % à 10 m. La plage lumineuse va de 0 à 240 Lux à 25 m et jusqu’à 150 000 Lux à 1 m. Il est utilisable dans une plage de température de +5°C à +45°C et bénéficie d’un indice de protection IP40.
