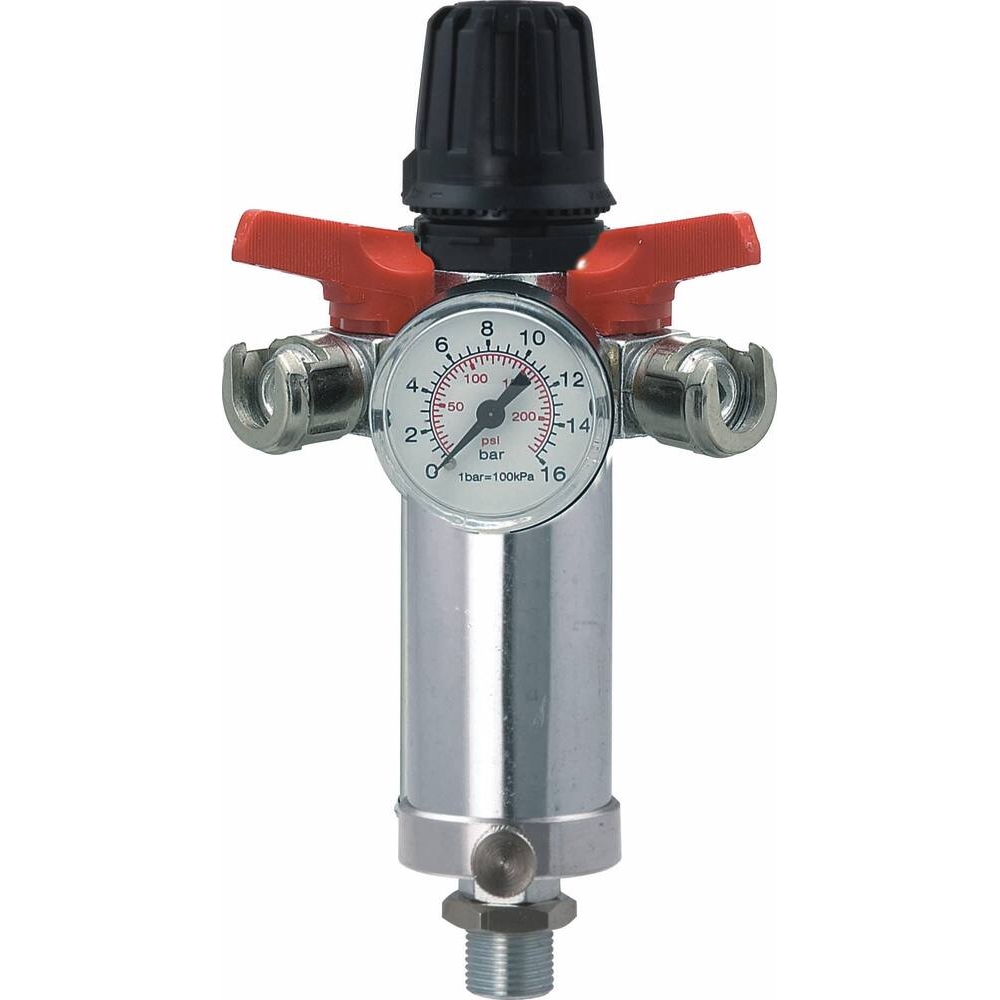

Régulateur de pression avec filtre et manomètre 3/8" BSP ANI - 06381
Référence : S01506381
Découvrez Régulateur de pression avec filtre et manomètre 3/8" BSP ANI - 06381 disponible à l'achat
- Echelle graduée 0-16 bar pour un contrôle précis
- Cartouche filtrante en bronze fritté pour une filtration efficace
- Pression de fonctionnement de 1.5 à 9 bar adaptée aux installations
- Filetage Gaz cylindrique ISO 228 (BSPP) standardisé
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Echelle graduée 0-16 bar (classe 2.5).
2 sorties 1/4" BSP.
Cartouche filtrante.
Pression de fonctionnement : 1.5 ÷ 9 bar.
Filetage : Gaz cylindrique ISO 228 (BSPP).
Echelle graduée 0-16 bar (classe 2.5).
2 sorties 1/4" BSP.
Cartouche filtrante.
Pression de fonctionnement : 1.5 ÷ 9 bar.
Filetage : Gaz cylindrique ISO 228 (BSPP).
Caractéristiques principales :
- Régulateur de pression avec manomètre arrondi, échelle graduée de 0 à 16 bar (0-230 psi), classe 2.5.
- Pression de fonctionnement comprise entre 1,5 et 9 bar (22 à 130 psi).
- Pression d'essai maximale de 14 bar (203 psi).
- Température de travail de -25°C à +50°C.
- Système de régulation de la pression à piston.
- Pommeau de réglage avec système de blocage en technopolymère.
- Vanne de purge pour surpressions, fonction dégagement intégrée.
- 2 robinets de ligne (modèle 31/A4 - AIR 11).
- 2 sorties 1/4" BSP (modèle 31/A4 - 1/4 F).
- Filetage Gaz cylindrique ISO 228 (BSPP).
Filtration et matériaux :
- Cartouche filtrante en bronze fritté retenant les impuretés.
- Filtration supérieure à 50 microns.
- Diamètre de la cartouche : 40 mm.
Dimensions et poids :
- Poids : 0,408 kg.
- Filetage : 3/8" BSP.
Utilisation :
- Destiné à retirer les impuretés liquides et solides dans les installations pneumatiques.
Conditionnement :
- Livré en boîte carton.
Avantages :
- Combinaison efficace de régulateur et filtre dans un seul appareil.
- Système de réglage sécurisé grâce au blocage en technopolymère.
- Vanne de purge intégrée facilitant la maintenance et la sécurité.
Normes et compatibilités :
- Compatible avec les raccordements 1/4" BSP pour entrée et sortie.
- Conforme aux standards de filetage ISO 228 (BSPP).
Recommandations :
- Utiliser dans la plage de pression et température spécifiées.
- Assurer une maintenance régulière de la cartouche filtrante pour garantir la performance.
Cette unité assure une filtration fiable et une régulation précise de la pression pour les installations pneumatiques, garantissant la protection des équipements en aval et la qualité de l'air comprimé.
Diamètre : 40mm
Filetage : 3/8" BSP
Matière : bronze fritté (cartouche filtrante)
Entrée sortie : 1/4" BSP
Utilisation : pour retirer les impuretés liquides et solides dans les installations pneumatiques
Filtration : > 50μ
Poids article : 0.455KG
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
LE GRAND TOISSYZA DU GUE
77999 - LE MESNIL AMELOT
France
accueil@sodise.com
Questions produits
Quelles sont les plages de pression et température de fonctionnement de ce régulateur ?
Ce régulateur de pression fonctionne entre 1,5 et 9 bar avec une pression d'essai maximale de 14 bar. Il est conçu pour une utilisation dans une plage de température allant de -25°C à +50°C.
Comment ce produit assure-t-il la filtration des impuretés dans les installations pneumatiques ?
Il intègre une cartouche filtrante en bronze fritté d’un diamètre de 40 mm, capable de retenir les impuretés liquides et solides supérieures à 50 microns, garantissant ainsi une filtration efficace.
Quels types de raccordements sont compatibles avec ce régulateur de pression ?
Les raccordements sont standardisés avec un filetage Gaz cylindrique ISO 228 (BSPP) de 3/8" pour l’entrée, et deux sorties 1/4" BSP, assurant une compatibilité avec les installations pneumatiques courantes.
Quels dispositifs de sécurité et de réglage sont intégrés à ce régulateur ?
Le régulateur dispose d’un système de réglage à piston avec un pommeau équipé d’un blocage en technopolymère pour sécuriser le réglage. Il intègre également une vanne de purge pour surpressions avec fonction de dégagement.
Quelle est la fonction des robinets de ligne sur ce régulateur ?
Ce modèle est équipé de deux robinets de ligne (modèle 31/A4 - AIR 11) permettant un contrôle et une isolation aisés des circuits pneumatiques lors des opérations de maintenance ou de réglage.
