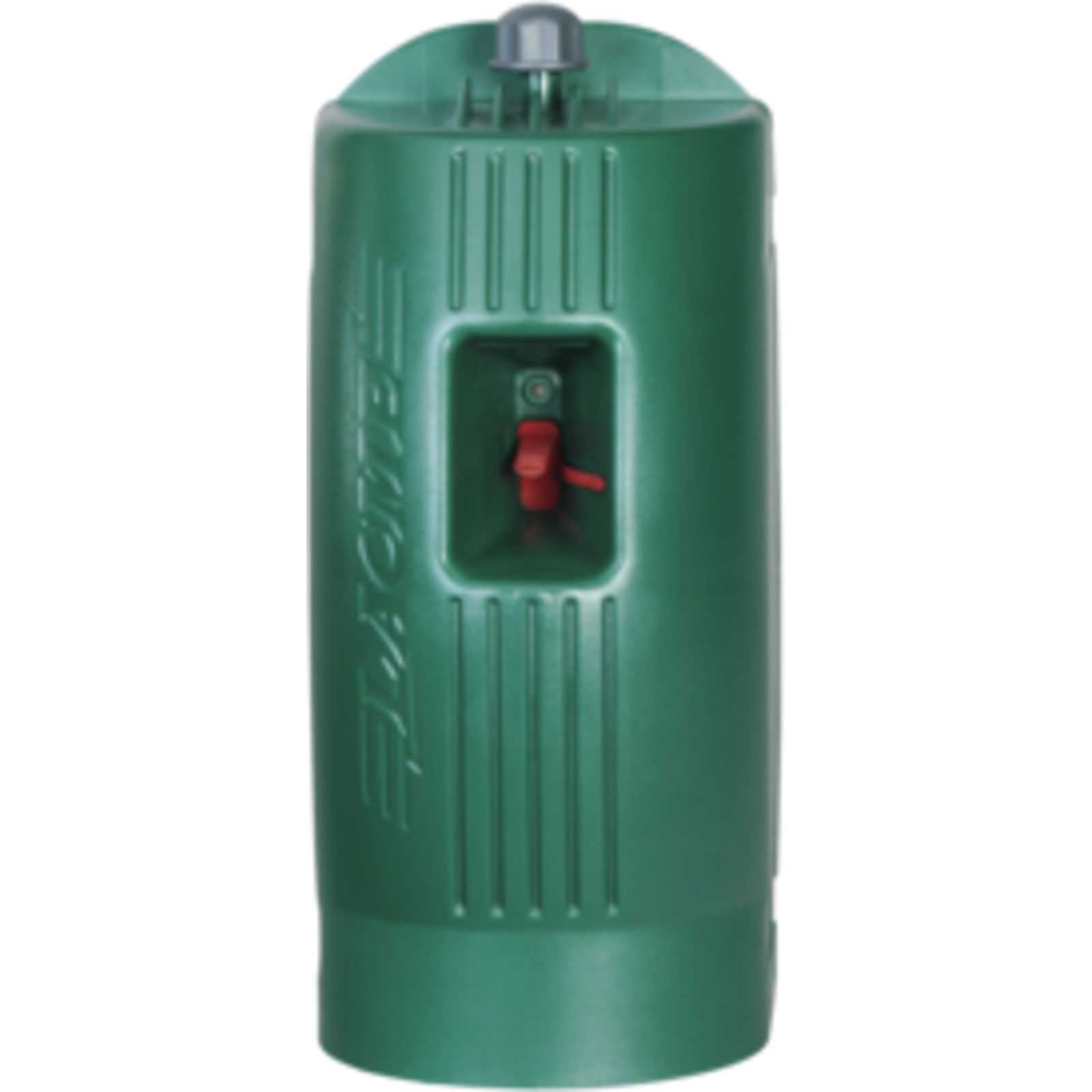

Répondeur Sentinel compatible électrificateurs RF et DAC - LACME - 663402
Référence : LACM663402
Découvrez Répondeur Sentinel compatible électrificateurs RF et DAC - LACME - 663402 disponible à l'achat
- Auto-alimenté par impulsions sans besoin de piles
- Compatible électrificateurs secteur HTE LACME à affichage numérique
- Détection en temps réel des incidents sur la clôture électrique
- Installation possible de 1 à 4 répondeurs réglables pour éviter interférences
- Boîtier résistant aux projections d’eau pour usage extérieur
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le répondeur SENTINEL V3 de LACME est un dispositif de sécurité de garde conçu pour assurer le contrôle et la surveillance des clôtures électriques équipées d’électrificateurs secteur HTE à affichage numérique de la marque LACME.
Il fonctionne en se connectant directement au fil de la clôture électrique et est auto-alimenté par les impulsions de celle-ci, ce qui élimine le besoin de piles ou de branchement secteur 230 V.
Ce répondeur transmet environ 50 informations par minute à l’électrificateur, permettant ainsi un suivi en temps réel de la qualité de l’impulsion électrique reçue aux points critiques de la clôture.
Le SENTINEL V3 peut être installé de 1 à 4 exemplaires sur une même installation, chacun étant réglable via un sélecteur pour éviter les interférences.
Il est recommandé d’installer chaque répondeur verticalement, soit en hauteur sur un poteau de clôture, soit au sol dans un environnement non inondable pour un camouflage antivol.
Chaque répondeur doit disposer de sa propre prise de terre, distante d’au moins 5 mètres des autres prises de terre.
Le répondeur SENTINEL permet de détecter divers incidents tels que :
- un passage de barrière resté ouvert
- un fil coupé en l’air
- une dégradation des prises de terre
- une conductivité insuffisante des conducteurs ou des jonctions
Il est compatible uniquement avec les électrificateurs secteur HTE de LACME à affichage numérique.
Le système peut être configuré en « fin de ligne », en installation multi-fils ou en maillage pour un diagnostic continu et précis du niveau d’énergie et de tension dans chaque zone.
Ses dimensions sont de 10,2 cm de largeur, 10,6 cm de profondeur et 23,5 cm de hauteur, pour un poids de 2,4 kg.
Le boîtier est protégé contre les projections d’eau, garantissant une bonne résistance aux intempéries.
L’installation nécessite quelques outils et accessoires : un piquet de terre (1 mètre ou deux de 30 cm), une masse, une pince coupante/dénudeuse, un aimant porte-clé fourni pour l’appairage, et une liaison sortie HT pour le raccordement au fil ou ruban de clôture.
Une fois installé et raccordé, le répondeur communique avec l’électrificateur via un voyant LED qui clignote pour indiquer la bonne réception des impulsions.
La couleur du voyant renseigne sur la qualité de l’installation : vert pour une bonne qualité, orange pour une qualité moyenne, rouge pour une qualité médiocre.
L’appairage des répondeurs avec l’électrificateur s’effectue simplement en positionnant l’aimant livré sur le côté droit de l’électrificateur, déclenchant la détection automatique des répondeurs.
Le répondeur SENTINEL V3 est conforme aux normes européennes de sécurité et de compatibilité électromagnétique (notamment NF EN 60335-2-76, NF EN 55014, NF EN 60555-2, NF EN 55104).
Il bénéficie d’une fabrication française, gage de qualité et de fiabilité.
En résumé, le répondeur SENTINEL V3 est un outil indispensable pour garantir la sécurité et la surveillance efficace des clôtures électriques LACME, offrant un diagnostic précis et en temps réel des incidents sur le réseau de clôture, sans nécessité d’alimentation externe.
- référence industrielle : 663402
Pour l’utilisation, de 1 à 4 répondeurs peuvent être installés sur une même installation, chacun réglé via un sélecteur pour éviter les interférences. Le répondeur doit être installé verticalement, soit en hauteur sur un poteau de clôture, soit au sol dans un environnement non inondable, permettant un camouflage antivol. Chaque répondeur doit être raccordé à une prise de terre propre, distante d’au moins 5 mètres des autres prises de terre.
L’installation commence par le raccordement de la borne haute du répondeur à la ligne de clôture à l’aide d’une liaison sortie HT, puis la borne basse à la prise de terre. En cas d’installation « multi-parcelles maillées » ou multi-fils, des liaisons inter-conducteurs peuvent être utilisées pour améliorer la réélectrification entre les lignes.
Après installation, il faut brancher l’électrificateur. Le voyant LED sur le répondeur doit clignoter, indiquant la bonne réception des impulsions. L’appairage des répondeurs avec l’électrificateur s’effectue en positionnant l’aimant fourni sur le côté droit de l’électrificateur, déclenchant la détection automatique.
Le répondeur transmet environ 50 informations par minute à l’électrificateur, permettant un suivi en temps réel de la qualité de l’impulsion électrique reçue aux points critiques de la clôture. Le système peut détecter des incidents tels qu’un passage de barrière resté ouvert, un fil coupé en l’air, une dégradation des prises de terre ou une conductivité insuffisante des conducteurs ou jonctions.
Le voyant LED du répondeur renseigne sur la qualité de l’installation : vert pour bonne qualité, orange pour qualité moyenne, rouge pour qualité médiocre.
En cas de dysfonctionnement, si un répondeur n’est pas détecté, il est conseillé d’améliorer la prise de terre correspondante, de séparer les prises de terre entre répondeurs et de nettoyer la végétation sous la clôture.
L’affichage sur l’électrificateur indique la tension minimum présente au niveau de chaque répondeur, ce qui permet de contrôler la qualité de l’installation.
Votre produit LACME est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LACME
LES PELOUSESROUTE DU LUDE
72200 - LA FLECHE
France
commande@lacme.com
Questions produits
Avec quels électrificateurs le répondeur SENTINEL V3 est-il compatible ?
Le répondeur SENTINEL V3 est uniquement compatible avec les électrificateurs secteur HTE à affichage numérique de la marque LACME. Il ne fonctionne pas avec d'autres types ou marques d’électrificateurs.
Comment se fait l’alimentation du répondeur SENTINEL V3 ?
Le répondeur est auto-alimenté par les impulsions électriques du fil de clôture, ce qui élimine le besoin de piles ou d’une alimentation secteur 230 V. Il se connecte directement au fil de la clôture électrique.
Quelles sont les conditions d’installation importantes à respecter pour le répondeur SENTINEL V3 ?
Chaque répondeur doit être installé verticalement, soit en hauteur sur un poteau, soit au sol dans un environnement non inondable. Il doit disposer d’une prise de terre propre, distante d’au moins 5 mètres des autres prises de terre. En cas d’installation multi-répondeurs, un sélecteur permet d’éviter les interférences.
Quels types d’incidents le répondeur SENTINEL V3 peut-il détecter sur la clôture électrique ?
Il permet de détecter un passage de barrière resté ouvert, un fil coupé en l’air, une dégradation des prises de terre, ainsi qu’une conductivité insuffisante des conducteurs ou des jonctions, assurant un diagnostic précis de la qualité de l’impulsion électrique.
Comment interpréter le voyant LED du répondeur SENTINEL V3 ?
Le voyant clignote pour indiquer la bonne réception des impulsions. Sa couleur renseigne sur la qualité de l’installation : vert pour une bonne qualité, orange pour une qualité moyenne, et rouge pour une qualité médiocre.
Que faire si un répondeur SENTINEL n’est pas détecté par l’électrificateur ?
Il est conseillé d’améliorer la prise de terre correspondante, de séparer les prises de terre entre répondeurs et de nettoyer la végétation présente sous la clôture pour assurer une bonne réception des impulsions.
