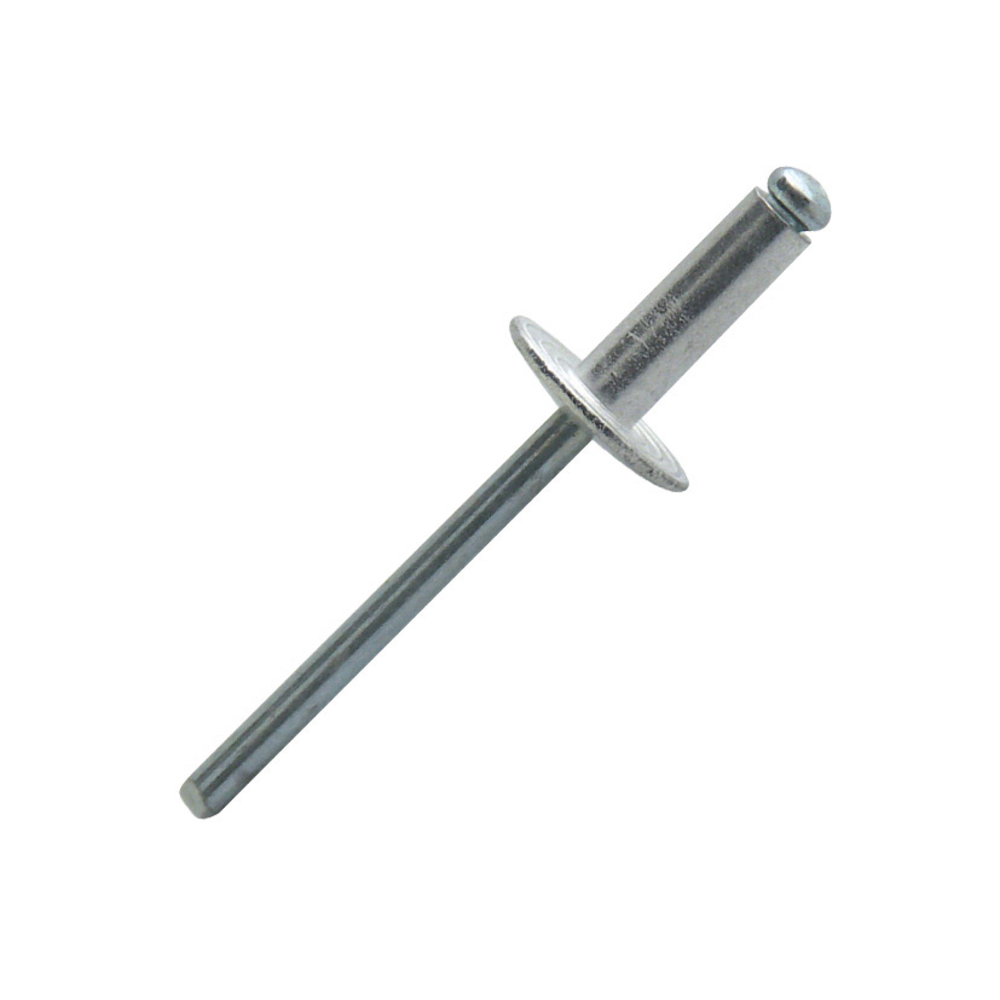

rivet standards à aluminium/acier à tête large à Ø4,8x20mm - SCELL-IT - EX-9445524820
Référence : S344EX9445524820
Découvrez rivet standards à aluminium/acier à tête large à Ø4,8x20mm - SCELL-IT - EX-9445524820 disponible à l'achat
- Rivets standards en aluminium/acier pour une résistance accrue
- Tête large pour une meilleure répartition de la charge
- Dimensions : Ø4,8x20mm, idéal pour diverses applications
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Rivet standard à tête large en aluminium et acier, conçu pour offrir une résistance accrue.
La tige est en acier tandis que le corps est en aluminium, assurant un bon compromis entre solidité et légèreté.
La tête large permet une meilleure répartition de la charge lors de la fixation.
Ce rivet est disponible avec un diamètre de 4,8 mm et une longueur de 20 mm, correspondant à la référence ASL4820.
Les tolérances dimensionnelles sont précises : diamètre de 4,8 mm avec une variation de +0,08/-0,15 mm.
La longueur totale est de 20 mm avec des cotes complémentaires pour l’épaisseur et le déploiement.
Les caractéristiques mécaniques indiquent une force de traction minimale de 1690 N et une force d’arrachement maximale de 2230 N.
Le diamètre du mandrin est compris entre 4,7 et 5,1 mm.
Ce rivet est adapté à diverses applications nécessitant une fixation fiable et durable, notamment dans le domaine industriel.
Il est conforme aux normes ISO 9001:2000 et TS 16949, garantissant un contrôle qualité rigoureux.
Le produit est conditionné et stocké selon les recommandations du fabricant Scell-it, pour assurer une conservation optimale avant utilisation.
En résumé, ce rivet standard à tête large en aluminium/acier de 4,8x20 mm combine robustesse, précision dimensionnelle et conformité aux normes, idéal pour des assemblages solides et durables.
Caractéristiques techniques principales :
- Diamètre du rivet : 4,8 mm avec tolérance +0,08/-0,15 mm
- Longueurs disponibles de 8 à 40 mm, avec des références spécifiques selon la longueur (ex : ASL4820 pour 20 mm)
- Largeur de tête (K) variant de 4 à 35 mm selon la longueur
- Diamètre de perçage recommandé entre 4,7 et 5,1 mm
- Force de traction minimale de 1 690 N et maximale de 2 230 N
- Épaisseur maximale de matériau à assembler (e) : 14 mm avec tolérance -1,0/+0,5 mm
- Diamètre de la tige (Dt) : 2,5 mm avec tolérance -0,8/+0,0 mm
- Longueur de la partie fonctionnelle (P) : 2,73 mm
Composition :
- Tige (mandrin) en acier pour une bonne résistance mécanique
- Corps en aluminium pour un poids réduit et une bonne résistance à la corrosion
Normes et certifications :
- Fabrication conforme aux normes ISO 9001:2000 et TS 16949
Avantages :
- Tête large pour une meilleure répartition des efforts et une fixation sécurisée
- Matériaux combinés optimisant résistance et légèreté
- Large gamme de longueurs adaptée à diverses épaisseurs de matériaux
Ce rivet est adapté aux assemblages nécessitant une fixation durable avec une bonne résistance mécanique et une bonne tenue dans le temps, notamment dans les domaines industriels où la qualité et la conformité sont essentielles.
- mandrin : acier
- corps : aluminium
- tête large
- diamètre : 4,8 mm avec tolérance +0,08/-0,15 mm
- longueur totale : 20 mm
- force de traction minimale : 1690 N
- force d’arrachement maximale : 2230 N
- diamètre du mandrin : entre 4,7 et 5,1 mm
- référence fournisseur : EX-9445524820
- normes : ISO 9001:2000, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux constitutifs de ce rivet et quels avantages en découlent ?
Ce rivet standard est composé d'un mandrin en acier et d'un corps en aluminium. Cette combinaison permet d'allier résistance mécanique et légèreté, adaptée aux assemblages nécessitant une fixation durable.
Quelles sont les dimensions principales et leurs tolérances pour ce rivet à tête large ?
Le diamètre nominal est de 4,8 mm avec une tolérance de +0,08/-0,15 mm. La longueur varie de 8,0 mm à 40,0 mm selon la référence. La tête large en aluminium assure une meilleure répartition de la charge sur le matériau.
Quelles sont les performances mécaniques garanties par ce rivet ?
La force de traction minimale est de 1 690 N et la force de rupture minimale de 2 230 N. Ces valeurs assurent une fixation solide adaptée aux assemblages structurels exigeants.
Quelles normes garantissent la qualité et la fiabilité de ce rivet ?
Ce rivet est conforme aux normes ISO 9001:2000 et TS 16949, attestant de la qualité industrielle et de la fiabilité du produit pour des applications professionnelles.
Quelles sont les recommandations d'utilisation pour assurer une pose correcte ?
Il est conseillé d'utiliser des outils adaptés au rivetage de diamètre 4,8 mm et de respecter les tolérances dimensionnelles pour garantir une fixation optimale. Le diamètre de perçage recommandé est compris entre 4,7 mm et 5,1 mm.
Dans quels contextes professionnels ce rivet est-il le plus adapté ?
Ce rivet est conçu pour des assemblages nécessitant une résistance mécanique élevée, notamment dans des applications où la répartition des contraintes est importante grâce à sa tête large. Il convient à des fixations permanentes sur divers matériaux compatibles avec le rivetage.
