rivet standards à aluminium/acier à tête plate à Ø4,8x20mm - SCELL-IT - EX-9445124820
Référence : S344EX9445124820
Découvrez rivet standards à aluminium/acier à tête plate à Ø4,8x20mm - SCELL-IT - EX-9445124820 disponible à l'achat
- Rivets standards en aluminium/acier de haute qualité
- Tête plate pour une finition lisse et discrète
- Dimensions : Ø4,8 mm et longueur de 20 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

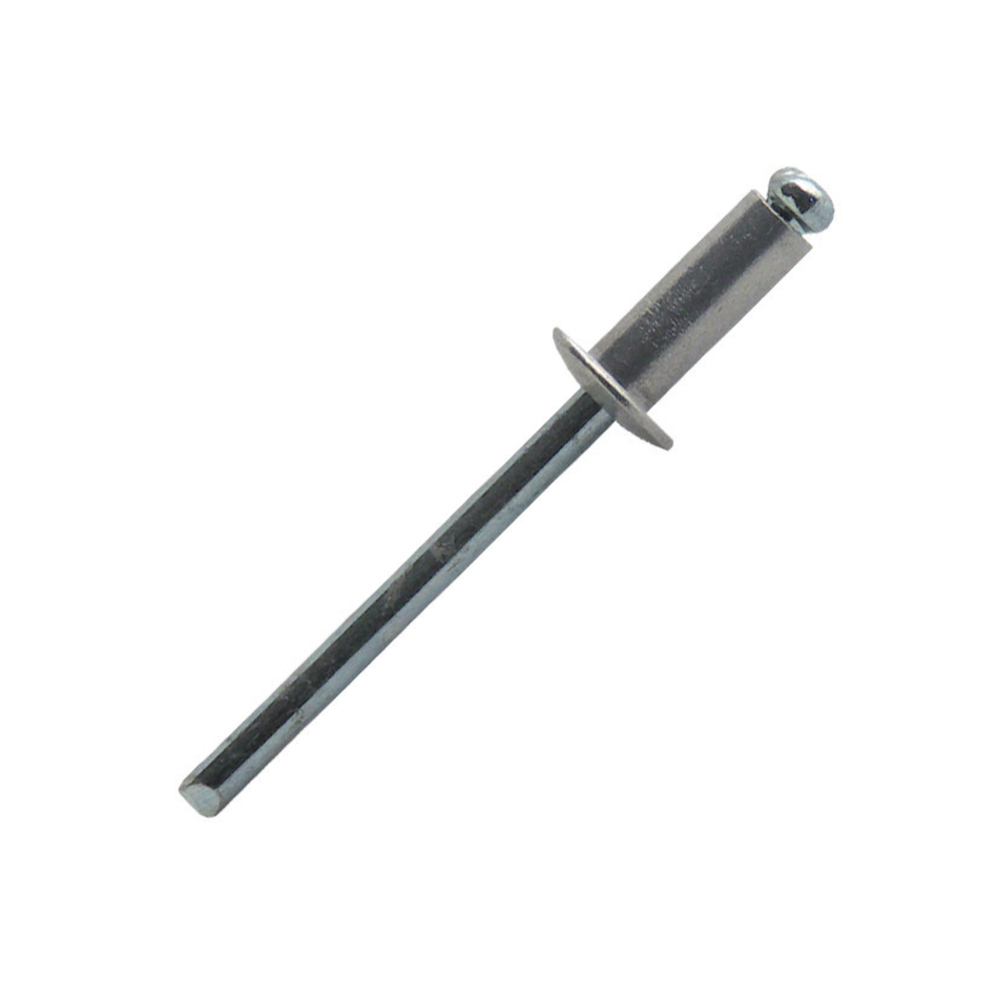

Le rivet standard à aluminium/acier à tête plate à Ø4,8x20 mm de la marque SCELL-IT est conçu pour offrir une fixation fiable et esthétique.
Ce rivet possède un corps en aluminium et une tige en acier, garantissant à la fois légèreté et résistance mécanique.
La tête plate assure une finition lisse et discrète, adaptée aux applications nécessitant une surface affleurante.
Ses dimensions précises sont un diamètre de 4,8 mm avec une longueur de 20 mm.
La tolérance sur le diamètre est de +0,08 / -0,15 mm.
Le diamètre de la tête est de 9,5 mm avec une épaisseur de 1,1 mm.
Le diamètre minimum du trou à percer est de 4,8 mm.
Le rivet convient pour un assemblage avec une épaisseur de matériau comprise entre 14,0 mm et 16,0 mm.
La longueur totale du rivet est de 27 mm.
En termes de performances mécaniques, il supporte une force de traction de 1 580 N et une force d’arrachement de 2 230 N.
Le diamètre effectif après pose est de 4,9 mm.
Ce rivet respecte les normes RoHS et est exempt de chrome VI, garantissant une conformité environnementale.
Il est certifié ISO 9001:2000 et TS 16949, attestant d’un contrôle qualité rigoureux dans sa fabrication.
Pour l’installation, il est recommandé de se référer aux outils et manuels disponibles sur le site du fabricant SCELL-IT (www.scell-it.com).
Cette documentation fournit les conditions de pose optimales et les outils adaptés pour assurer une fixation efficace.
En résumé, ce rivet aluminium/acier à tête plate de 4,8x20 mm combine robustesse, finition soignée et conformité aux standards industriels, ce qui le rend adapté à de nombreuses applications industrielles nécessitant une fixation durable et esthétique.
Caractéristiques techniques :
- Diamètre du corps (D1) : 4,8 mm avec une tolérance de +0,08 / -0,15 mm.
- Longueurs disponibles : de 6 mm à 80 mm.
- Diamètre de la tige (D2) : 9,5 mm avec une tolérance de -1,0 / +0,0 mm.
- Hauteur de tête (K) : 1,1 mm ±0,3 mm.
- Diamètre de la tête (D3) : 2,70 mm.
- Profondeur de pose (P) : 27 mm.
- Épaisseur de matériaux à assembler (G) : de 1,0 à 75,0 mm selon la longueur du rivet.
Performances mécaniques :
- Force de traction : 1 580 N.
- Force d’éclatement : 2 230 N.
- Diamètre moyen après pose : 4,9 mm.
Le rivet est conçu pour être utilisé avec des outils spécifiques dont les instructions de pose sont disponibles sur le site du fabricant. Il convient pour des assemblages nécessitant une fixation durable et résistante, notamment dans les secteurs industriels où la légèreté et la résistance à la corrosion sont essentielles.
Certifications :
- ISO 9001:2000
- TS 16949
Ce rivet à tête plate allie robustesse et conformité aux exigences actuelles de qualité et d’environnement, offrant une solution fiable pour les assemblages mécaniques.
- marque : SCELL-IT
- référence fournisseur : EX-9445124820
- corps : aluminium
- tige : acier
- forme de la tête : tête plate
- diamètre : 4,8 mm
- tolérance diamètre : +0,08 / -0,15 mm
- longueur : 20 mm
- diamètre de la tête : 9,5 mm
- épaisseur de la tête : 1,1 mm
- diamètre minimum du trou à percer : 4,8 mm
- épaisseur matériau assemblé : 14,0 mm à 16,0 mm
- longueur totale du rivet : 27 mm
- force de traction : 1 580 N
- force d’arrachement : 2 230 N
- diamètre effectif après pose : 4,9 mm
- conformité : norme RoHS, exempt de chrome VI
- certifications : ISO 9001:2000, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux constitutifs de ce rivet standard à tête plate ?
Ce rivet est composé d’un corps en aluminium et d’une tige en acier. Cette combinaison assure légèreté et résistance pour des assemblages mécaniques fiables.
Quelles sont les dimensions et tolérances principales du rivet à Ø4,8x20 mm ?
Le diamètre de la tige est de 4,8 mm avec une tolérance de +0,08 / -0,15 mm. La longueur est de 20 mm. Le diamètre du corps est de 9,5 mm (-1,0 / +0,0 mm) et la hauteur de tête est de 1,1 mm (-0,3 / +0,3 mm). La profondeur minimale de pose est de 27 mm.
Quelles performances mécaniques ce rivet offre-t-il en termes de traction et d’arrachement ?
Il supporte une force de traction de 1 580 N et une force d’arrachement de 2 230 N, garantissant une fixation robuste adaptée à des assemblages exigeants.
Quelles sont les normes et certifications associées à ce rivet ?
Ce rivet est certifié ISO 9001:2000, conforme à la norme TS 16949, ainsi qu’aux directives environnementales RoHS. Il est exempt de chrome hexavalent (Cr VI Free), assurant une conformité aux exigences de sécurité et environnementales.
Comment se réalise la pose de ce rivet et quels outils sont recommandés ?

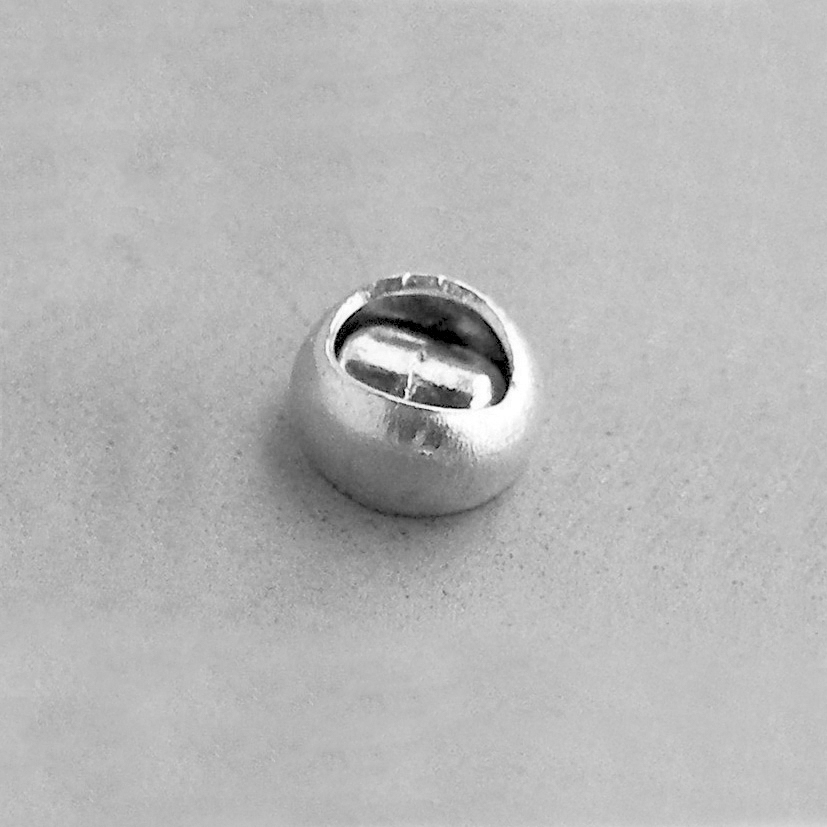

La pose s’effectue par déformation du corps en aluminium grâce à la traction de la tige en acier. Il est nécessaire d’utiliser les outils spécifiques recommandés et les manuels disponibles sur le site du fabricant www.scell-it.com pour garantir une fixation optimale.
