rivet standards à aluminium/acier à tête plate à Ø4x16mm - SCELL-IT - EX-9445124016
Référence : S344EX9445124016
Découvrez rivet standards à aluminium/acier à tête plate à Ø4x16mm - SCELL-IT - EX-9445124016 disponible à l'achat
Les points clés
- Rivets standards en aluminium et acier de haute qualité
- Conception à tête plate pour une finition lisse
- Dimensions pratiques de Ø4x16mm pour diverses applications
14,32 EUR TTC 11,93 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents

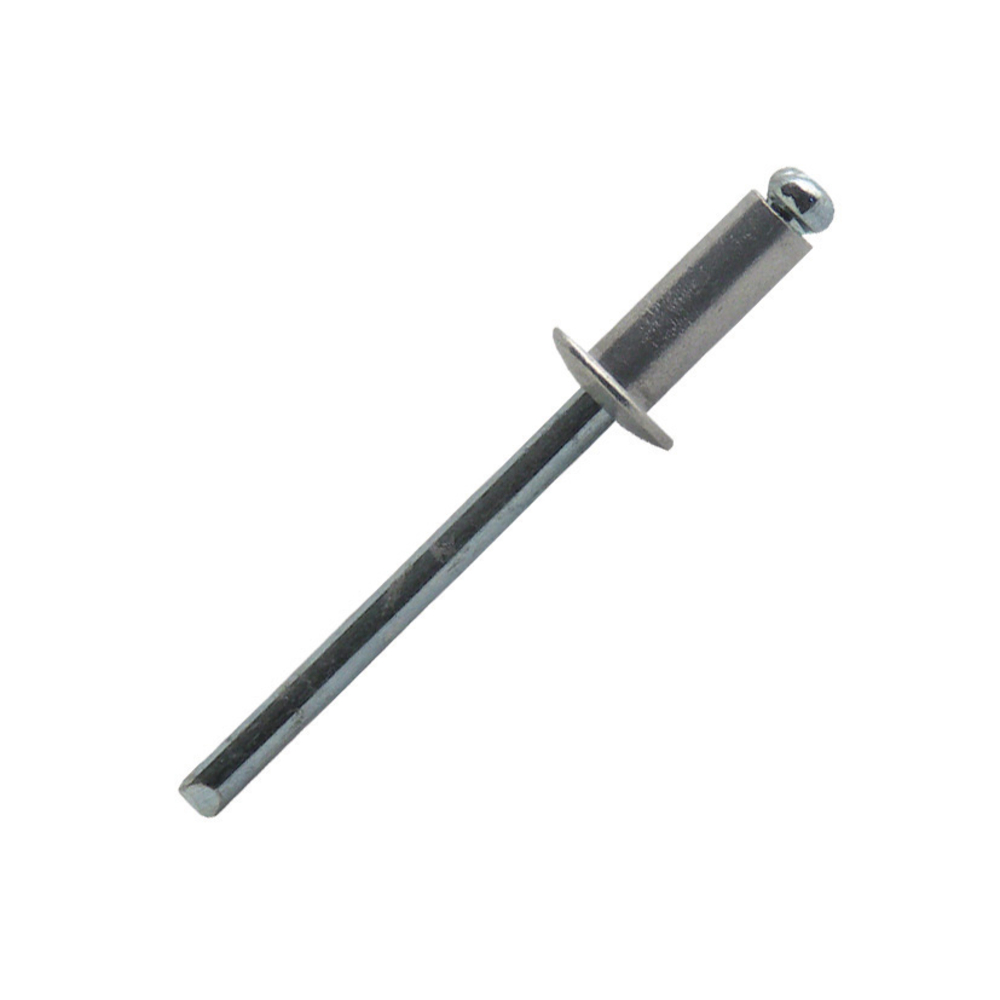

rivet standards à aluminium/acier à tête plate à Ø4x16mm
Rivet standard à tête plate composé d'un corps en aluminium et d'une tige en acier. Le rivet est conforme aux normes RoHS et ne contient pas de chrome VI (Cr VI Free). Il est certifié ISO 9001:2000 et TS 16949, garantissant un contrôle qualité rigoureux.
Description et composition :
- Corps : Aluminium
- Tige (mandrin) : Acier
- Tête : Plate
Fonctionnement :

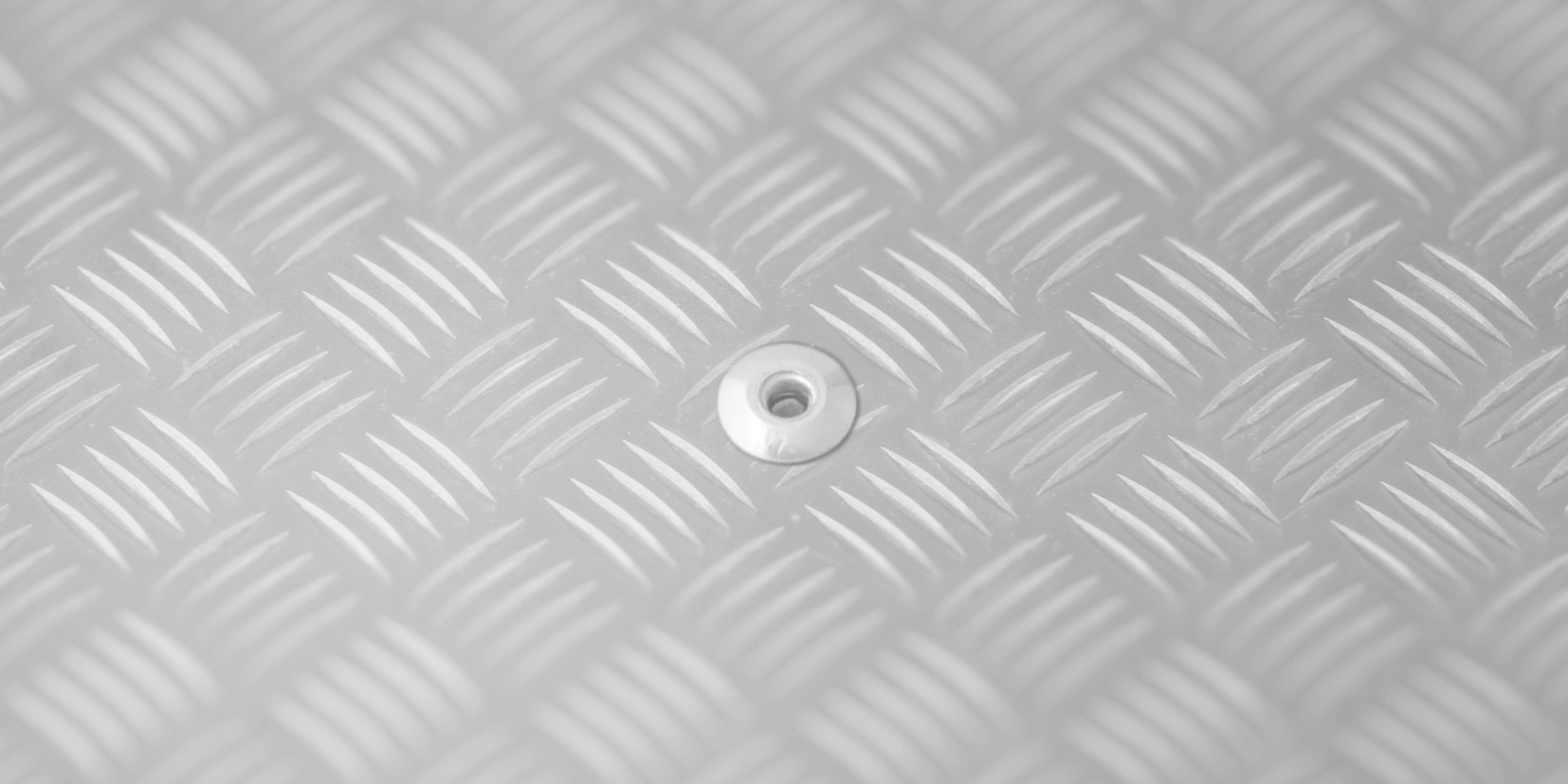

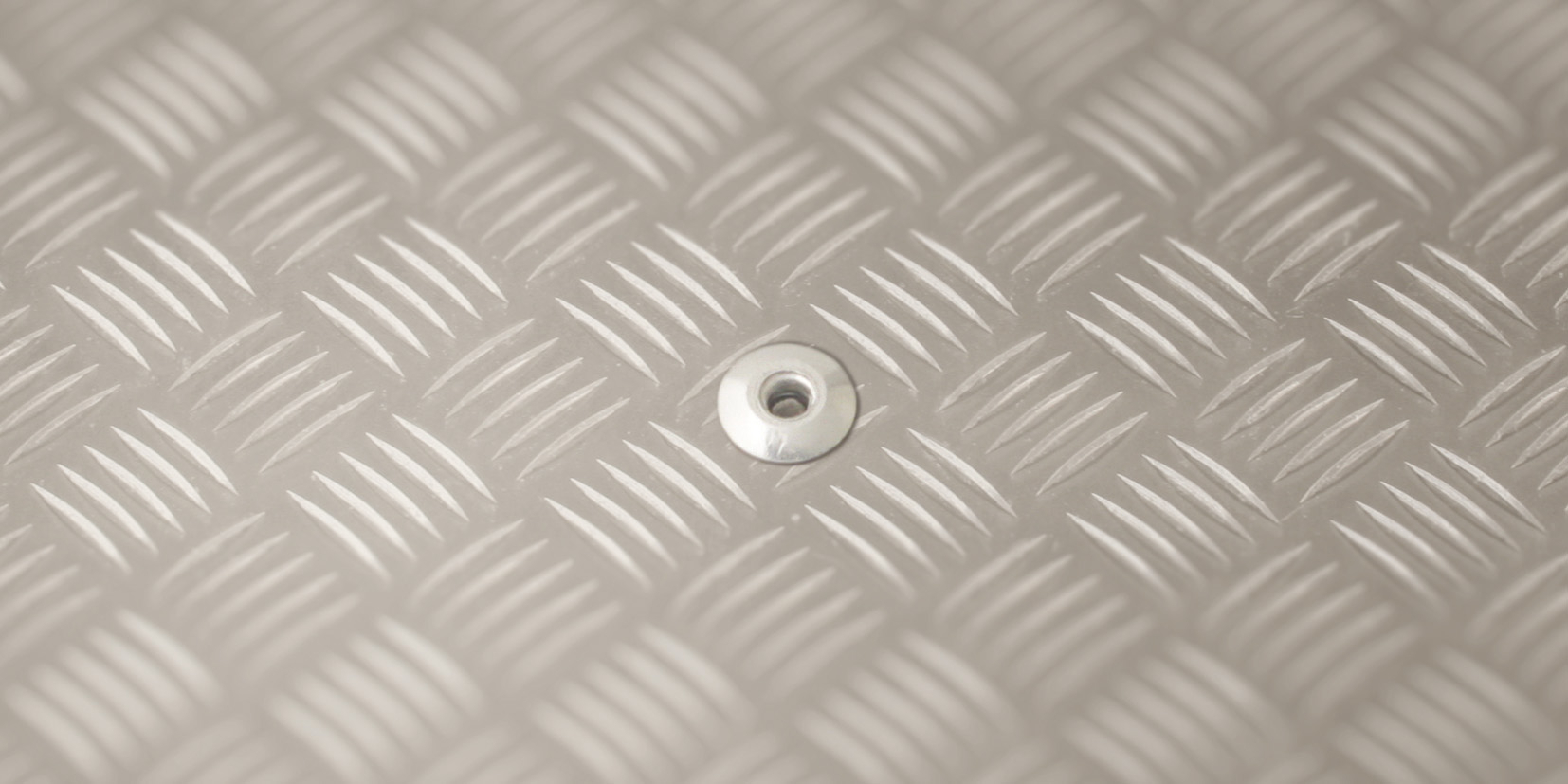

Le rivet est conçu pour être posé à l’aide d’outils spécifiques dont les manuels et descriptions sont disponibles sur le site www.scell-it.com. Le rivet s’installe en traversant les pièces à assembler, la tête plate venant s’appuyer sur la surface extérieure, tandis que la tige en acier se déforme pour assurer la fixation.
Caractéristiques techniques détaillées (extraits) :
1. Modèle ASD OPEN TYPE 4.0/4.8 (correspondant au Ø4x16mm du produit) :
- Diamètre tige (D1) : 4.0 mm (+0.08 / -0.15)
- Longueur (L) : de 6.0 mm à 35.0 mm selon référence
- Diamètre corps (D2) : 8.0 mm (-1.0 / +0.0)
- Diamètre tête (D3) : 2.18 mm (-0.3 / +0.3)
- Longueur totale (P) : 27 mm
- Plage d’épaisseur à riveter (G) : de 1.0 mm à 30.0 mm selon référence
2. Résistance en traction et cisaillement (exemple pour D1=4.0 mm) :
- Force de traction : 1080 N
- Force de cisaillement : 1580 N
- Diamètre final après pose : 4.1 mm
Dimensions et tolérances :
- Le rivet est disponible en plusieurs longueurs pour s’adapter à différentes épaisseurs de matériaux (de 6 mm à 35 mm pour le modèle 4.0 mm).
- Tolérances dimensionnelles précises sur les diamètres et longueurs sont indiquées dans les tableaux techniques (pages 1 à 4).
Performances :
- Haute résistance mécanique adaptée aux assemblages nécessitant une fixation durable.
- Conforme aux exigences de qualité industrielle grâce aux certifications ISO 9001:2000 et TS 16949.
Applications et usages :
- Assemblage de pièces métalliques avec épaisseurs variables, notamment dans les secteurs automobile, industriel et mécanique.
- Utilisation recommandée avec les outils spécifiques présentés sur le site du fabricant pour garantir une pose correcte.
Avantages produit :
- Matériaux légers et résistants grâce à la combinaison aluminium/acier.
- Tête plate pour une finition esthétique et une bonne répartition de la charge.
- Conforme aux normes environnementales RoHS sans chrome VI.
Conditionnement, stockage et conservation :
- Aucune information spécifique mentionnée dans la fiche.
- Il est conseillé de stocker les rivets dans un endroit sec et propre, à l’abri de l’humidité.
Normes et certifications :
- ISO 9001:2000
- TS 16949
- Conforme RoHS, sans chrome VI
Recommandations d’utilisation :
- Se référer impérativement aux manuels d’utilisation des outils de pose disponibles sur www.scell-it.com.
- Vérifier la compatibilité des épaisseurs à assembler avec les différentes longueurs proposées.
En résumé, ce rivet standard à tête plate en aluminium/acier de diamètre 4x16 mm est un élément de fixation robuste, certifié et conforme aux normes environnementales, destiné à des assemblages industriels nécessitant fiabilité et performance.
Description et composition :
- Corps : Aluminium
- Tige (mandrin) : Acier
- Tête : Plate
Fonctionnement :
Le rivet est conçu pour être posé à l’aide d’outils spécifiques dont les manuels et descriptions sont disponibles sur le site www.scell-it.com. Le rivet s’installe en traversant les pièces à assembler, la tête plate venant s’appuyer sur la surface extérieure, tandis que la tige en acier se déforme pour assurer la fixation.
Caractéristiques techniques détaillées (extraits) :
1. Modèle ASD OPEN TYPE 4.0/4.8 (correspondant au Ø4x16mm du produit) :
- Diamètre tige (D1) : 4.0 mm (+0.08 / -0.15)
- Longueur (L) : de 6.0 mm à 35.0 mm selon référence
- Diamètre corps (D2) : 8.0 mm (-1.0 / +0.0)
- Diamètre tête (D3) : 2.18 mm (-0.3 / +0.3)
- Longueur totale (P) : 27 mm
- Plage d’épaisseur à riveter (G) : de 1.0 mm à 30.0 mm selon référence
2. Résistance en traction et cisaillement (exemple pour D1=4.0 mm) :
- Force de traction : 1080 N
- Force de cisaillement : 1580 N
- Diamètre final après pose : 4.1 mm
Dimensions et tolérances :
- Le rivet est disponible en plusieurs longueurs pour s’adapter à différentes épaisseurs de matériaux (de 6 mm à 35 mm pour le modèle 4.0 mm).
- Tolérances dimensionnelles précises sur les diamètres et longueurs sont indiquées dans les tableaux techniques (pages 1 à 4).
Performances :
- Haute résistance mécanique adaptée aux assemblages nécessitant une fixation durable.
- Conforme aux exigences de qualité industrielle grâce aux certifications ISO 9001:2000 et TS 16949.
Applications et usages :
- Assemblage de pièces métalliques avec épaisseurs variables, notamment dans les secteurs automobile, industriel et mécanique.
- Utilisation recommandée avec les outils spécifiques présentés sur le site du fabricant pour garantir une pose correcte.
Avantages produit :
- Matériaux légers et résistants grâce à la combinaison aluminium/acier.
- Tête plate pour une finition esthétique et une bonne répartition de la charge.
- Conforme aux normes environnementales RoHS sans chrome VI.
Conditionnement, stockage et conservation :
- Aucune information spécifique mentionnée dans la fiche.
- Il est conseillé de stocker les rivets dans un endroit sec et propre, à l’abri de l’humidité.
Normes et certifications :
- ISO 9001:2000
- TS 16949
- Conforme RoHS, sans chrome VI
Recommandations d’utilisation :
- Se référer impérativement aux manuels d’utilisation des outils de pose disponibles sur www.scell-it.com.
- Vérifier la compatibilité des épaisseurs à assembler avec les différentes longueurs proposées.
En résumé, ce rivet standard à tête plate en aluminium/acier de diamètre 4x16 mm est un élément de fixation robuste, certifié et conforme aux normes environnementales, destiné à des assemblages industriels nécessitant fiabilité et performance.
