riveteuse oleo-pneumatiques pour rivets aveugles et de structure ø4,8 à 6,4mm - SCELL-IT - E-649RA
Référence : S344E649RA
Découvrez riveteuse oleo-pneumatiques pour rivets aveugles et de structure ø4,8 à 6,4mm - SCELL-IT - E-649RA disponible à l'achat
- Riveteuse oléo-pneumatique pour rivets aveugles.
- Compatible avec des rivets de Ø4,8 à 6,4 mm.
- Outil performant pour des assemblages solides.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

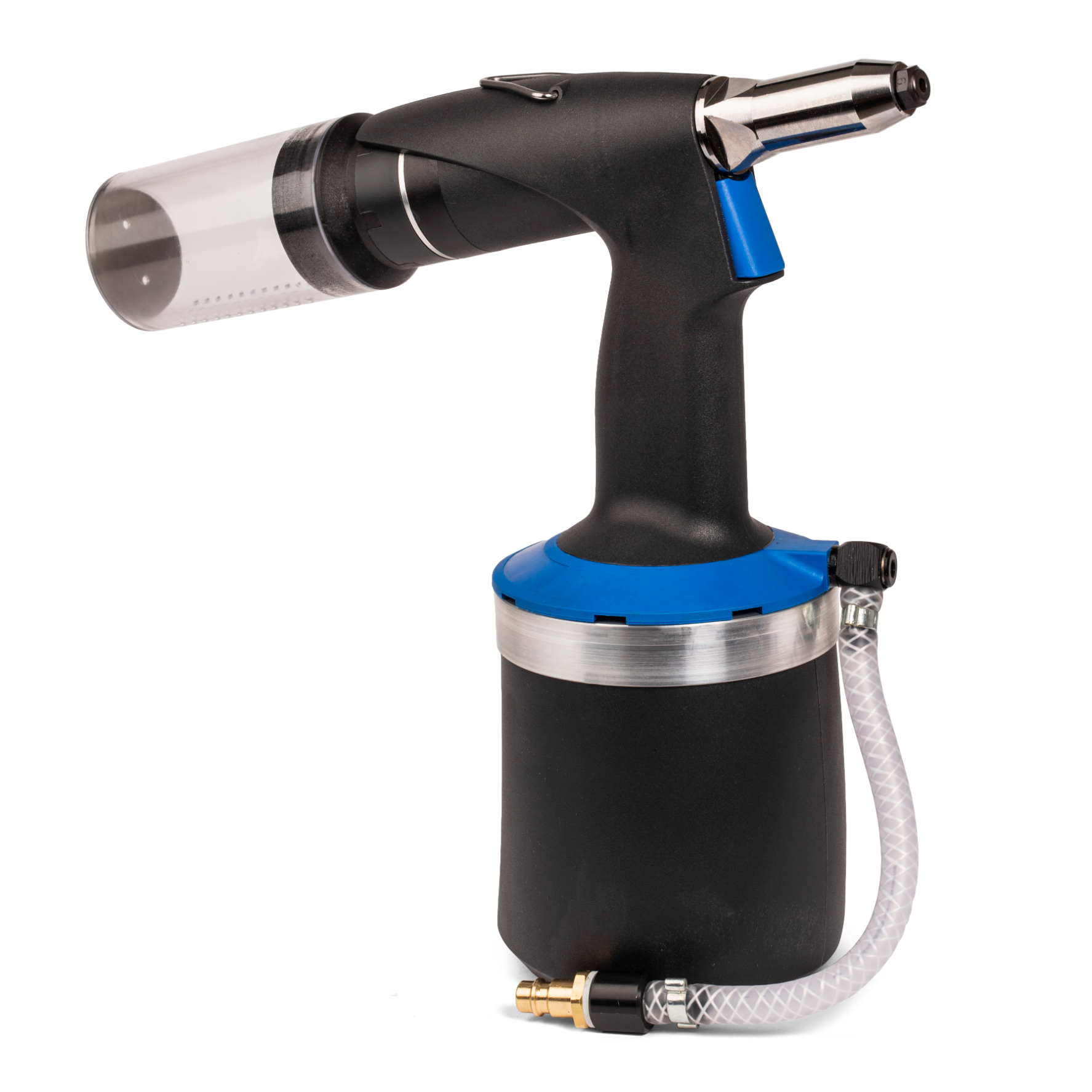

La riveteuse oléo-pneumatique SCELL-IT E-649RA est spécialement conçue pour la pose de rivets aveugles et de structure d’un diamètre compris entre Ø4,8 et 6,4 mm.
Elle convient à un usage intensif avec des rivets en aluminium, acier et inox, garantissant des assemblages solides et performants.
Son poids léger de 1,8 kg facilite la manipulation lors des opérations répétées.
La pression d’utilisation recommandée se situe entre 0,5 et 0,7 MPa (5 à 7 bars), avec une interdiction stricte d’utiliser une pression supérieure à 7 bars.
L’outil fonctionne exclusivement avec un air comprimé non lubrifié.
La force de traction atteint 16 kN à 6 bars, assurant une puissance suffisante pour le sertissage.
La consommation d’air est de 3 litres par cycle, avec une course de 25 mm.
La riveteuse est livrée prête à l’emploi dans un coffret complet comprenant 4 nez de pose adaptés aux diamètres de rivets de Ø4,8 à 6,4 mm (références E-NEZ-RA-50C, E-NEZ-RA-60C, E-NEZ-RA-64C et D-1300165), ainsi qu’un jeu de mors (S-1100153) et un mode d’emploi.
Son bol collecteur multifonctionnel dispose de trois positions :
- La position 0 correspond au retrait du bol collecteur, sans aspiration.
- La position 1 permet de monter le bol collecteur sans aspiration.
- La position 2 active l’aspiration avec le bol collecteur monté.
L’aspiration maintient le rivet dans le nez de pose, ce qui facilite le rivetage dans toutes les positions sans risque de perte du rivet.
Il est recommandé de vider le bol collecteur lorsque son taux de remplissage atteint environ 70 % afin d’éviter tout dysfonctionnement.
Le changement de nez s’effectue simplement : il faut raccorder la riveteuse à l’air comprimé, appuyer sur la gâchette, dévisser le nez avec une clé SW=12, puis visser le nouveau nez avant de relâcher la gâchette.
La gâchette multifonction permet deux mouvements : un mouvement rotatif pour engager et sertir le rivet, et un mouvement vertical pour gérer l’aspiration du bol collecteur.
Un dispositif tournant d’admission d’air permet de régler la position de la conduite souple d’air avant et pendant les opérations, sans gêner le rivetage.
Les dimensions de la riveteuse sont de 293 mm de longueur, 127 mm de largeur de poignée, et 298 mm de hauteur.
Cet outil est un équipement professionnel complet, performant et ergonomique, adapté aux travaux intensifs de rivetage avec une grande facilité d’utilisation et d’entretien.
Caractéristiques techniques :
- Poids : 1,8 kg
- Pression d’utilisation recommandée : 0,5 à 0,7 MPa (5 à 7 bars), avec une limite maximale à ne pas dépasser de 7 bars
- Force de traction à 6 bars : 16 kN
- Consommation d’air : 3 litres par cycle
- Course : 25 mm
- Garantie : 1 an
Fonctionnement et usages :
La riveteuse est équipée d’un bol collecteur multifonctionnel à trois positions permettant de gérer la collecte et l’aspiration des clous de rivets :
- Position 0 : bol collecteur retiré, sans aspiration
- Position 1 : bol collecteur monté sans aspiration, pour récupérer les clous coupés
- Position 2 : bol collecteur monté avec aspiration, assurant la tenue du rivet dans le nez et l’évacuation automatique du clou, facilitant le travail en toutes positions.
Le changement de nez de pose s’effectue facilement en raccordant la riveteuse à l’air comprimé, en appuyant sur la gâchette puis en dévissant et remplaçant le nez avec une clé SW=12. Plusieurs nez de pose sont fournis pour s’adapter aux différents diamètres de rivets.
La gâchette multifonction permet deux mouvements :
- Un mouvement rotatif pour engager et sertir le rivet
- Un mouvement vertical pour gérer l’aspiration, avec possibilité de verrouiller ou déverrouiller la fonction aspiration.
Le dispositif tournant d’admission d’air permet de positionner la conduite souple d’air afin qu’elle ne gêne jamais l’opération de rivetage.
Accessoires inclus :
- 1 riveteuse pneumatique E-649RA
- 4 nez de pose couvrant les diamètres de 4,8 à 6,4 mm
- 1 jeu de mors
- 1 mode d’emploi
Recommandations d’utilisation :
- Utiliser un air comprimé non lubrifié
- Ne pas dépasser la pression maximale de 7 bars
- Vider le bol collecteur lorsque son taux de remplissage atteint environ 70 % pour éviter tout dysfonctionnement
Cette riveteuse assure une pose précise et efficace des rivets aveugles et de structure, avec une ergonomie optimisée grâce à son faible poids et ses fonctionnalités avancées de gestion des clous et de l’aspiration. Elle convient parfaitement aux applications industrielles nécessitant un outil robuste, performant et facile à utiliser.
- marque : SCELL-IT
- référence fournisseur : E-649RA
- poids : 1,8 kg
- pression d’utilisation : 0,5-0,7 MPa = 5-7 bars (ne pas utiliser au-delà de 7 bars)
- force de traction à 6 bars : 16 kN
- consommation d’air : 3 L / cycle
- course : 25 mm
- compatible avec rivets aveugles et de structure en aluminium, acier et inox
- diamètre des rivets : Ø4,8 à 6,4 mm
- fonctionne avec air comprimé non lubrifié
- dimensions : longueur 293 mm, largeur de poignée 127 mm, hauteur 298 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels types de rivets cette riveteuse oléo-pneumatique peut-elle poser ?
La riveteuse E-649RA est conçue pour poser des rivets aveugles et de structure en aluminium, acier et inox. Elle est compatible avec des rivets de diamètre Ø4,8 à 6,4 mm, incluant les types Monobolt®.
Comment fonctionne le système d’aspiration du bol collecteur ?
Le bol collecteur multifonctionnel dispose de trois positions : position 0 sans bol ni aspiration, position 1 avec bol sans aspiration, et position 2 avec bol et aspiration. En position 2, l’aspiration maintient le rivet en place, permettant un travail en toutes positions sans perte de rivet. Le clou du rivet est coupé et évacué dans le bol collecteur, qui doit être vidé dès qu’il est rempli à environ 70 % pour éviter tout dysfonctionnement.
Quelles sont les conditions d’utilisation en termes de pression d’air ?
L’outil doit être alimenté en air comprimé non lubrifié avec une pression comprise entre 0,5 et 0,7 MPa (5 à 7 bars). Il est impératif de ne pas dépasser 7 bars sous peine d’endommager la machine.
Comment changer le nez de pose pour adapter la riveteuse à différents diamètres de rivets ?
Pour changer le nez de pose, il faut raccorder la riveteuse à l’air comprimé, appuyer sur la gâchette, dévisser le nez avec une clé SW=12, puis visser et serrer le nouveau nez avant de relâcher la gâchette. Quatre nez sont fournis pour les diamètres de Ø4,8 à 6,4 mm, y compris des nez spécifiques pour rivets Monobolt®.
Quelle est la force de traction et la consommation d’air de cette riveteuse ?
La riveteuse développe une force de traction de 16 kN à 6 bars et consomme environ 3 litres d’air par cycle de rivetage. Sa course est de 25 mm, ce qui garantit une efficacité adaptée aux rivetages intensifs.
