riveteuse oleo-pneumatiques pour rivets aveugles ø3,0 à 5,0mm - SCELL-IT - E-500RA
Référence : S344E500RA
Découvrez riveteuse oleo-pneumatiques pour rivets aveugles ø3,0 à 5,0mm - SCELL-IT - E-500RA disponible à l'achat
- Riveteuse oléo-pneumatique, idéale pour rivets aveugles.
- Convient pour les rivets de diamètre 3,0 à 5,0 mm.
- Outil performant pour un usage rapide et efficace.
- Système pneumatique garantissant une pression constante.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

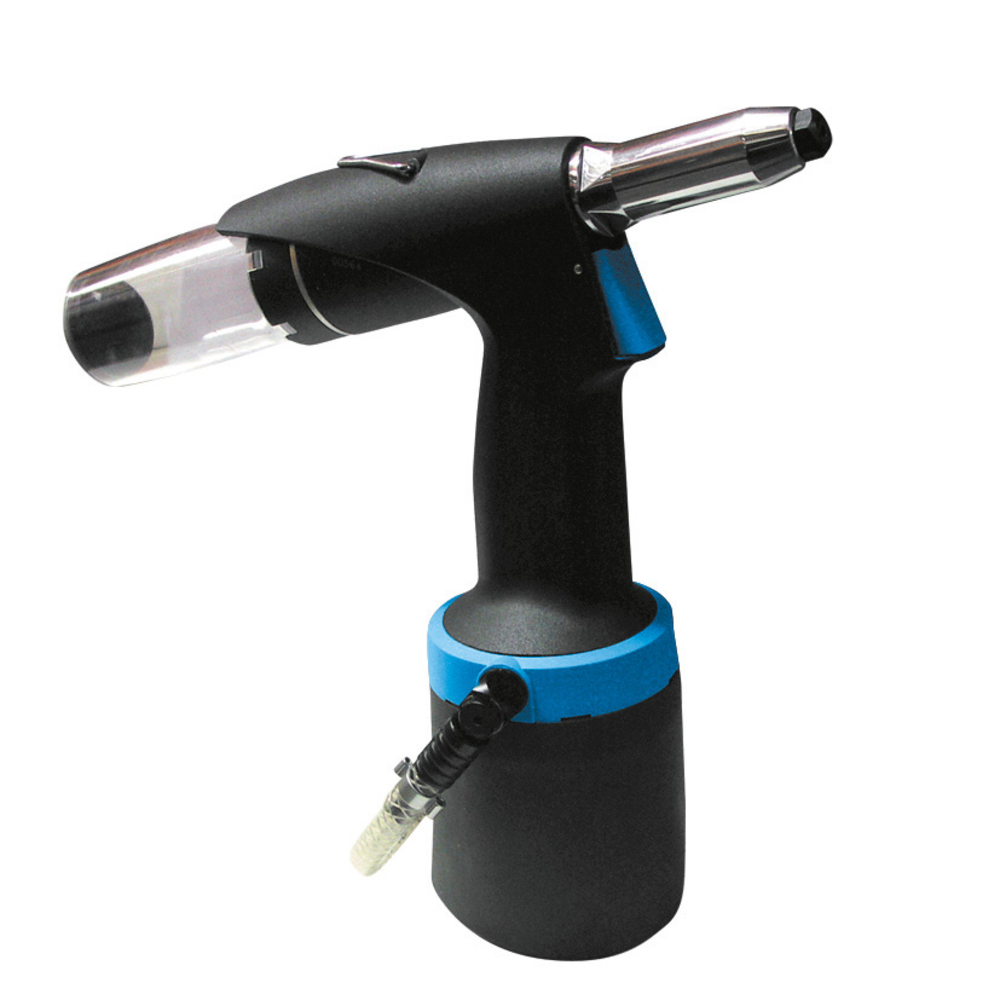

La riveteuse oléo-pneumatique SCELL-IT E-500RA est un outil performant conçu pour la pose rapide et efficace de rivets aveugles d’un diamètre compris entre 3,0 et 5,0 mm.
Elle est adaptée à un usage intensif sur aluminium, acier et inox pour les diamètres 3,0, 3,2 et 4,0 mm, ainsi qu’à un usage occasionnel pour l’inox en diamètre 4,8 mm.
La machine pèse 1,25 kg et fonctionne avec une pression d’air comprise entre 5 et 7 bars (0,5-0,7 MPa). Il est impératif de ne pas dépasser 7 bars et d’utiliser un air comprimé non lubrifié.
La force de traction atteint 7,3 kN à 6 bars, avec une consommation d’air de 1,5 litre par cycle.
La course utile est de 17 mm.
La riveteuse est livrée dans une boîte carton comprenant une riveteuse pneumatique, trois nez de pose adaptés aux rivets de Ø3,0 à 4,8 mm, ainsi qu’un mode d’emploi.
Le changement de nez s’effectue facilement en raccordant la riveteuse à l’air comprimé, en appuyant sur la gâchette puis en dévissant le nez avec une clé SW=12. Le nouveau nez est ensuite vissé et la gâchette relâchée.
L’appareil est équipé d’un bol collecteur multifonctionnel à trois positions : position 0 sans bol collecteur, position 1 avec bol collecteur sans aspiration, et position 2 avec bol collecteur et aspiration.
L’aspiration maintient le clou du rivet dans le bol collecteur en position 1 ou 2, facilitant ainsi le travail dans toutes les positions et évitant la perte des clous.
Le couvercle en silicone du bol collecteur peut être orienté pour diriger ou éloigner le jet d’air de l’opérateur.
Le bol collecteur doit être vidé dès qu’il atteint environ 70 % de remplissage pour éviter tout dysfonctionnement.
Le fonctionnement du rivetage se déroule selon la position du bol collecteur :
- Sans bol collecteur (position 0), le rivet doit être engagé manuellement dans le nez avant de sertir en actionnant la gâchette.
- Avec bol collecteur en position 1, le rivet est maintenu dans le nez sans aspiration, et le clou est évacué dans le bol.
- Avec bol collecteur en position 2, l’aspiration maintient le rivet en place pendant le rivetage et aspire le clou dans le bol.
La riveteuse dispose également d’un dispositif tournant d’admission d’air permettant de régler la position de la conduite souple d’air pour un confort optimal lors des opérations.
Des accessoires supplémentaires sont disponibles à l’achat, notamment différents nez pour rivets de Ø3,0/3,2, Ø4,0 et Ø4,8/5,0 ainsi qu’un jeu de mors.
Cette riveteuse constitue une solution robuste et ergonomique pour le rivetage oléo-pneumatique, garantissant une pression constante et une grande efficacité dans la pose de rivets aveugles.
La force de traction à 6 bars est de 7,3 kN, la course de l’outil est de 17 mm, et la consommation d’air est de 1,5 litre par cycle. La riveteuse est garantie 1 an.
L’outil est livré avec trois nez de pose adaptés aux diamètres Ø3,0/3,2, Ø4,0 et Ø4,8/5,0 mm, ainsi qu’un mode d’emploi. Le changement de nez s’effectue facilement en dévissant avec une clé SW=12, la riveteuse étant initialement équipée du nez pour rivets Ø4,8-5,0 mm.
Un bol collecteur multifonctionnel à trois positions permet de gérer la récupération des clous de rivets :
- Position 0 : bol retiré, sans aspiration.
- Position 1 : bol en place, sans aspiration.
- Position 2 : bol en place, avec aspiration active, pour maintenir le rivet dans le nez et éviter sa perte, même en travaillant dans toutes les positions.
Le bol collecteur est équipé d’un couvercle en silicone orientable pour diriger ou éloigner le jet d’air de l’opérateur. Il doit être vidé lorsque son taux de remplissage atteint environ 70 % pour éviter tout dysfonctionnement.
La gâchette permet d’engager le rivet dans le nez et d’actionner la pose. Un dispositif tournant d’admission d’air facilite le réglage de la position de la conduite souple d’air, qui ne gêne jamais l’opération.
L’utilisation est simple et sécurisée, avec des recommandations précises pour la pression d’air et l’entretien. La riveteuse est adaptée aux travaux exigeant précision et rapidité pour la pose de rivets aveugles sur différents matériaux.
- poids : 1,25 kg
- pression d’utilisation : 0,5-0,7 MPa = 5-7 bars (ne pas dépasser 7 bars, utiliser un air comprimé non lubrifié)
- force de traction à 6 bars : 7,3 kN
- consommation d’air : 1,5 L / cycle
- course utile : 17 mm
- capacité d’usage : rivets aveugles ø3,0 à 5,0 mm
- usage intensif pour aluminium, acier et inox diamètres 3,0, 3,2 et 4,0 mm
- usage occasionnel pour inox diamètre 4,8 mm
- livrée avec 3 nez de pose pour rivets ø3,0 à 4,8 mm
- dispositif tournant d’admission d’air pour régler la position de la conduite souple d’air
- bol collecteur multifonctionnel à trois positions : 0 sans bol, 1 avec bol sans aspiration, 2 avec bol et aspiration
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels diamètres de rivets cette riveteuse peut-elle poser ?
La riveteuse oléo-pneumatique E-500RA est conçue pour poser des rivets aveugles de diamètre compris entre 3,0 et 5,0 mm, avec des nez de pose adaptés pour Ø3,0/3,2, Ø4,0 et Ø4,8/5,0 mm.
Comment fonctionne le système de bol collecteur multifonctionnel ?
Le bol collecteur dispose de trois positions : retiré (pas d’aspiration), en place sans aspiration pour collecter les clous coupés, et en place avec aspiration qui maintient le rivet dans le nez et aspire automatiquement les clous, permettant un travail propre et sans perte de rivet dans toutes les positions.
Quelles sont les conditions d’utilisation en termes de pression d’air ?
La riveteuse doit être alimentée en air comprimé non lubrifié à une pression comprise entre 5 et 7 bars, sans jamais dépasser 7 bars pour éviter d’endommager l’outil.
Comment s’effectue le changement de nez de pose ?
Le changement de nez se réalise en dévissant l’ancien nez avec une clé SW=12 tout en appuyant sur la gâchette, puis en vissant le nouveau nez avant de relâcher la gâchette.
Quelles sont les précautions à prendre concernant le bol collecteur ?
Le bol collecteur doit être vidé lorsque son taux de remplissage atteint environ 70 % afin d’éviter tout dysfonctionnement de la riveteuse.
Quelle force de traction et consommation d’air offre cet outil ?
La riveteuse développe une force de traction de 7,3 kN à 6 bars et consomme 1,5 litre d’air comprimé par cycle de rivetage.
