riveteuse oleo-pneumatiques pour rivets aveugles ø4,0 à 6,4mm - SCELL-IT - E-640RA
Référence : S344E640RA
Découvrez riveteuse oleo-pneumatiques pour rivets aveugles ø4,0 à 6,4mm - SCELL-IT - E-640RA disponible à l'achat
- Riveteuse oléo-pneumatique pour rivets aveugles Ø4,0 à 6,4 mm
- Outil performant adapté pour divers matériaux
- Conception ergonomique pour un usage prolongé
- Idéale pour les applications industrielles et artisanales
- Fiabilité et durabilité pour un travail de qualité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

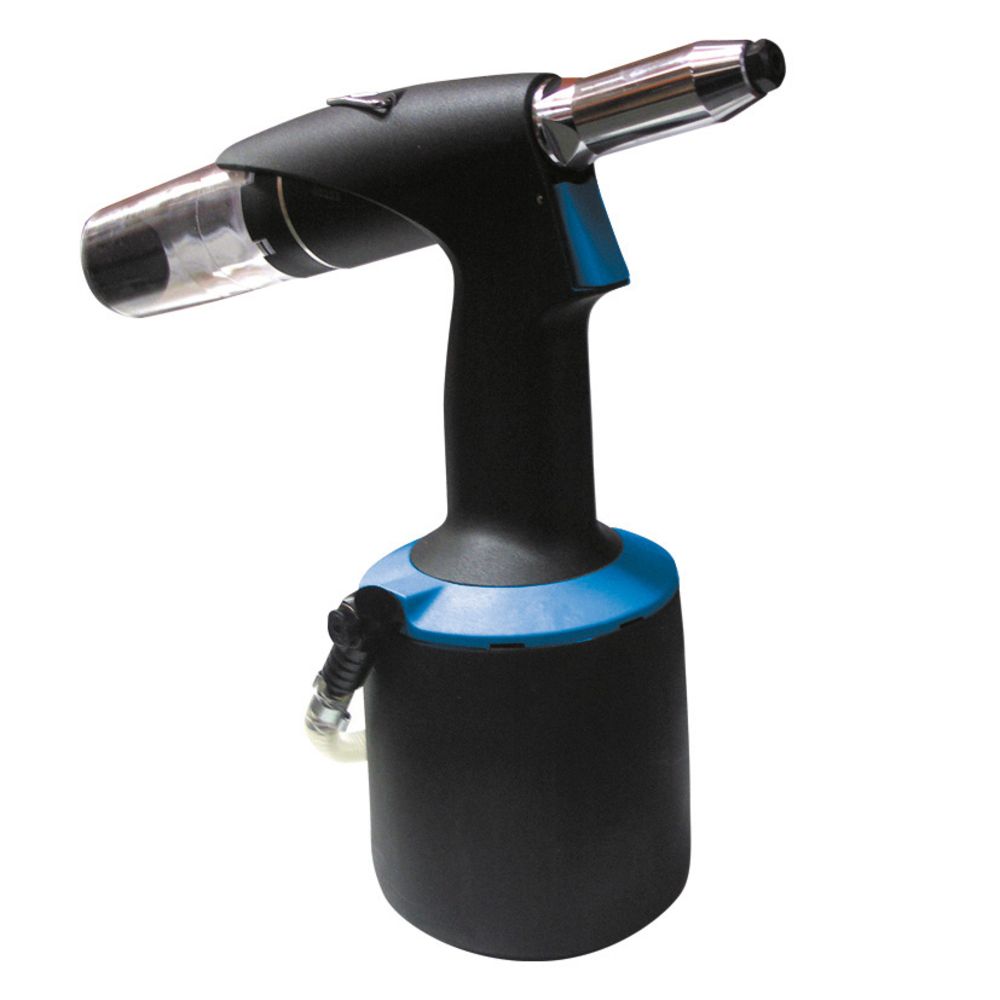

La riveteuse oléo-pneumatique SCELL-IT modèle E-640RA est spécialement conçue pour la pose de rivets aveugles d’un diamètre compris entre Ø4,0 et 6,4 mm.
Cet outil performant s’adapte à divers matériaux tels que l’aluminium, l’acier et l’inox.
Il est conçu pour un usage intensif sur la plupart des diamètres et matériaux, à l’exception de l’inox en Ø6,4 mm, qui est recommandé pour un usage occasionnel ou en petites séries.
La riveteuse bénéficie d’une conception ergonomique, facilitant un usage prolongé et confortable.
Elle est idéale pour des applications industrielles et artisanales, garantissant fiabilité et durabilité pour un travail de qualité.
Le poids de l’outil est de 1,65 kg.
Il fonctionne sous une pression d’utilisation comprise entre 0,5 et 0,7 MPa (5 à 7 bars) avec un air comprimé non lubrifié.
Il est impératif de ne pas dépasser une pression de 7 bars pour éviter tout dommage.
La force de traction à 6 bars atteint 12,5 kN, avec une consommation d’air de 2 litres par cycle et une course de 21 mm.
Le système de pose du rivet comprend un bol collecteur multifonctionnel à trois positions :
- En position 0, le bol collecteur est retiré et la fonction d’aspiration est inactive. Le rivet est placé dans l’embout, la gâchette est pressée pour éloigner les mâchoires et sertir le rivet, puis relâchée pour permettre l’évacuation du clou en basculant la riveteuse.
- En position 1, le bol collecteur est monté sans aspiration. Après sertissage, le clou est évacué dans le bol collecteur, qui doit être vidé à environ 70 % de remplissage pour éviter un dysfonctionnement.
- En position 2, le bol collecteur est monté avec aspiration, maintenant le rivet dans le nez pour un travail en toutes positions sans risque de perte. Le clou est aspiré dans le bol collecteur après sertissage.
Le changement de nez de pose s’effectue facilement en raccordant la riveteuse à l’air comprimé, en appuyant sur la gâchette, puis en dévissant et remplaçant le nez avec une clé SW=12.
Le modèle E-640RA est livré avec une riveteuse pneumatique, trois nez de pose pour rivets de Ø4,8 à 6,4 mm (le nez Ø4,0 est disponible en option) et un mode d’emploi.
Un dispositif tournant d’admission d’air permet de régler la position de la conduite souple d’air afin de ne jamais gêner l’opération de rivetage.
Le couvercle en silicone du bol collecteur est ajustable pour orienter ou éloigner le jet d’air de l’opérateur.
Cette riveteuse robuste et performante est parfaitement adaptée aux environnements industriels et artisanaux exigeants, offrant un outil fiable pour des travaux de qualité.
L’outil est livré avec trois nez de pose couvrant les diamètres de 4,8 à 6,4 mm ; le nez pour rivet Ø4,0 est disponible en option. Le changement de nez s’effectue facilement en dévissant l’ancien et en vissant le nouveau, la riveteuse étant initialement équipée d’un nez pour rivets Ø4,8-5,0.
Elle est équipée d’un bol collecteur multifonctionnel à trois positions : position 0 (bol retiré, sans aspiration), position 1 (bol en place, sans aspiration) et position 2 (bol en place avec aspiration). Cette aspiration permet de maintenir le rivet dans le nez, facilitant le travail en toute position sans perte de rivet. Le bol collecteur récupère les clous de rivets coupés et doit être vidé lorsqu’il atteint environ 70 % de remplissage pour éviter tout dysfonctionnement.
La conduite souple d’air est réglable et ne gêne jamais l’opération de rivetage. La gâchette permet de contrôler la pose du rivet : en la relâchant, on engage le rivet dans le nez, et en l’actionnant, on effectue le sertissage.
La riveteuse E-640RA est garantie 1 an. Elle répond aux besoins d’une utilisation professionnelle avec une conception robuste et des accessoires adaptés pour une grande polyvalence dans la pose de rivets aveugles sur différents matériaux.
- poids : 1,65 kg
- pression d’utilisation : 0,5-0,7 MPa = 5-7 bars (ne pas dépasser 7 bars, utiliser un air comprimé non lubrifié)
- force de traction à 6 bars : 12,5 kN
- consommation d’air : 2 L / cycle
- course : 21 mm
- capacité d’usage : rivets aveugles diamètre Ø4,0 à 6,4 mm
- matériaux compatibles : aluminium, acier, inox (usage intensif sauf inox Ø6,4 mm en usage occasionnel ou petites séries)
- changement de nez de pose facile avec clé SW=12
- bol collecteur multifonctionnel à trois positions (0 : retiré, 1 : monté sans aspiration, 2 : monté avec aspiration)
- dispositif tournant d’admission d’air pour régler la position de la conduite souple
- couvercle en silicone ajustable du bol collecteur pour orienter ou éloigner le jet d’air
- marque : Scell-it
- référence fournisseur : E-640RA
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels diamètres et matériaux de rivets cette riveteuse peut-elle poser ?
La riveteuse oléo-pneumatique E-640RA est compatible avec des rivets aveugles en aluminium, acier et inox de diamètre Ø4,0 à 6,4 mm. Elle supporte un usage intensif pour les rivets jusqu’à Ø6,0 mm et un usage occasionnel pour les rivets inox de Ø6,4 mm.
Comment fonctionne le système de bol collecteur et aspiration ?
Le bol collecteur multifonctionnel propose trois positions : sans bol (aspiration inactive), avec bol sans aspiration (collecte manuelle des clous), et avec bol avec aspiration (maintien du rivet dans le nez et aspiration automatique des clous). L’orientation du bol peut être ajustée pour éloigner le jet d’air de l’opérateur.
Quelles sont les précautions à respecter concernant la pression d’utilisation ?
La pression d’utilisation recommandée est comprise entre 0,5 et 0,7 MPa (5 à 7 bars). Il est interdit d’utiliser la riveteuse à une pression supérieure à 7 bars. L’air comprimé doit être non lubrifié et la pression doit être contrôlée avant usage à l’aide d’un manomètre.
Comment se fait le changement des nez de pose selon le diamètre des rivets ?
Le nez monté en usine est prévu pour des rivets Ø4,8-5,0 mm. Pour d’autres diamètres, il faut dévisser le nez avec une clé SW=12 en appuyant sur la gâchette, puis visser le nez adapté. Les nez Ø4,0 mm ne sont pas fournis en standard mais disponibles en option.
Quels sont les éléments techniques clés influençant la performance de la riveteuse ?
La riveteuse pèse 1,65 kg, avec une force de traction de 12,5 kN à 6 bars, une course de 21 mm, et une consommation d’air de 2 litres par cycle. Ces caractéristiques assurent une pose rapide et efficace des rivets dans différents matériaux.
