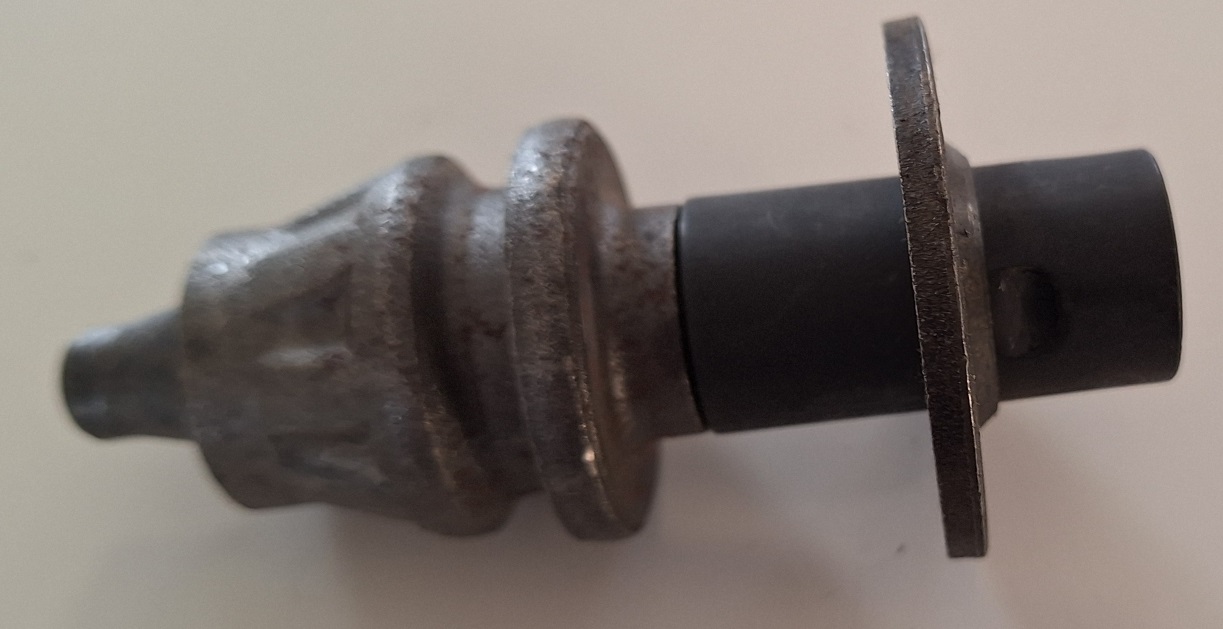

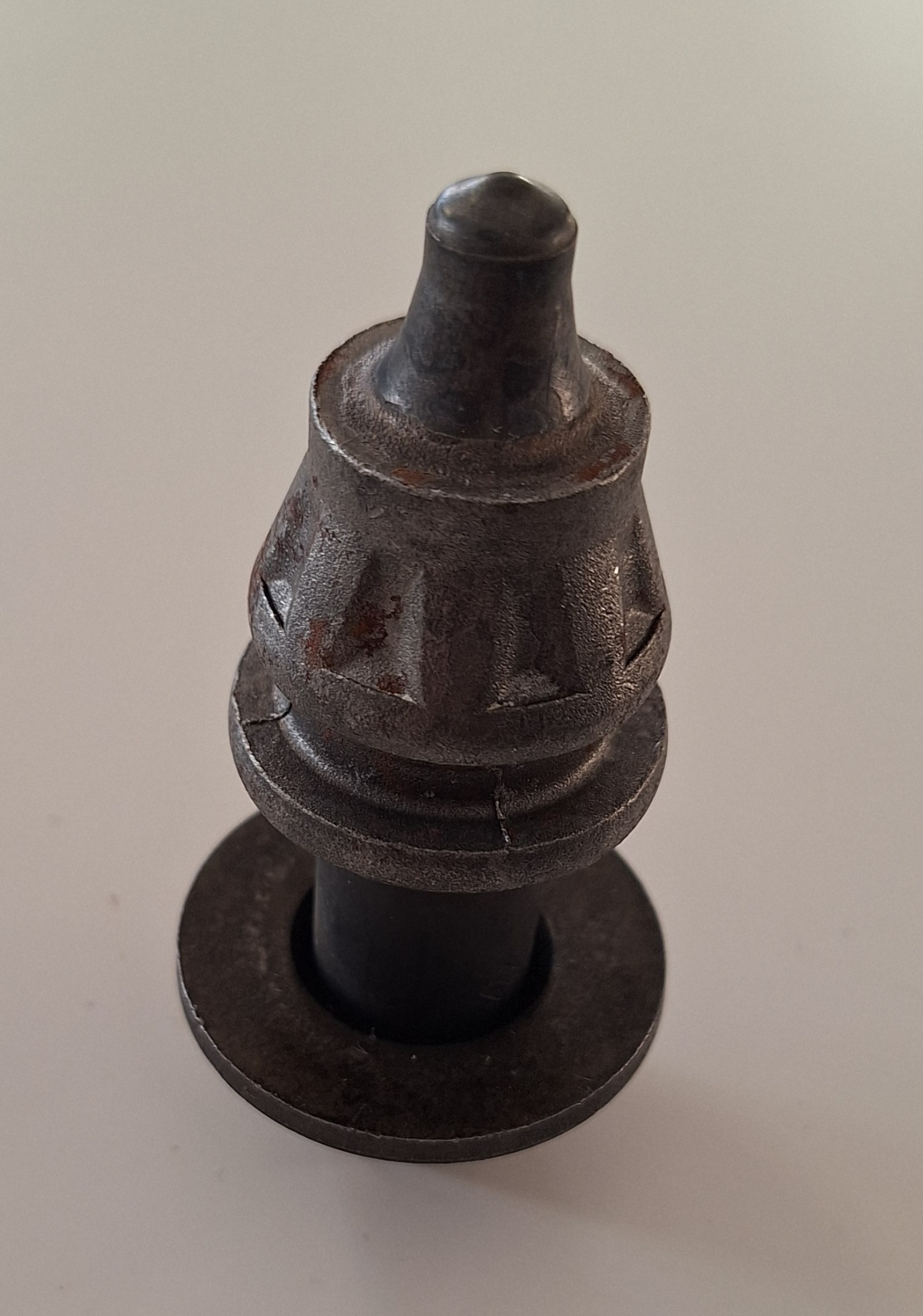

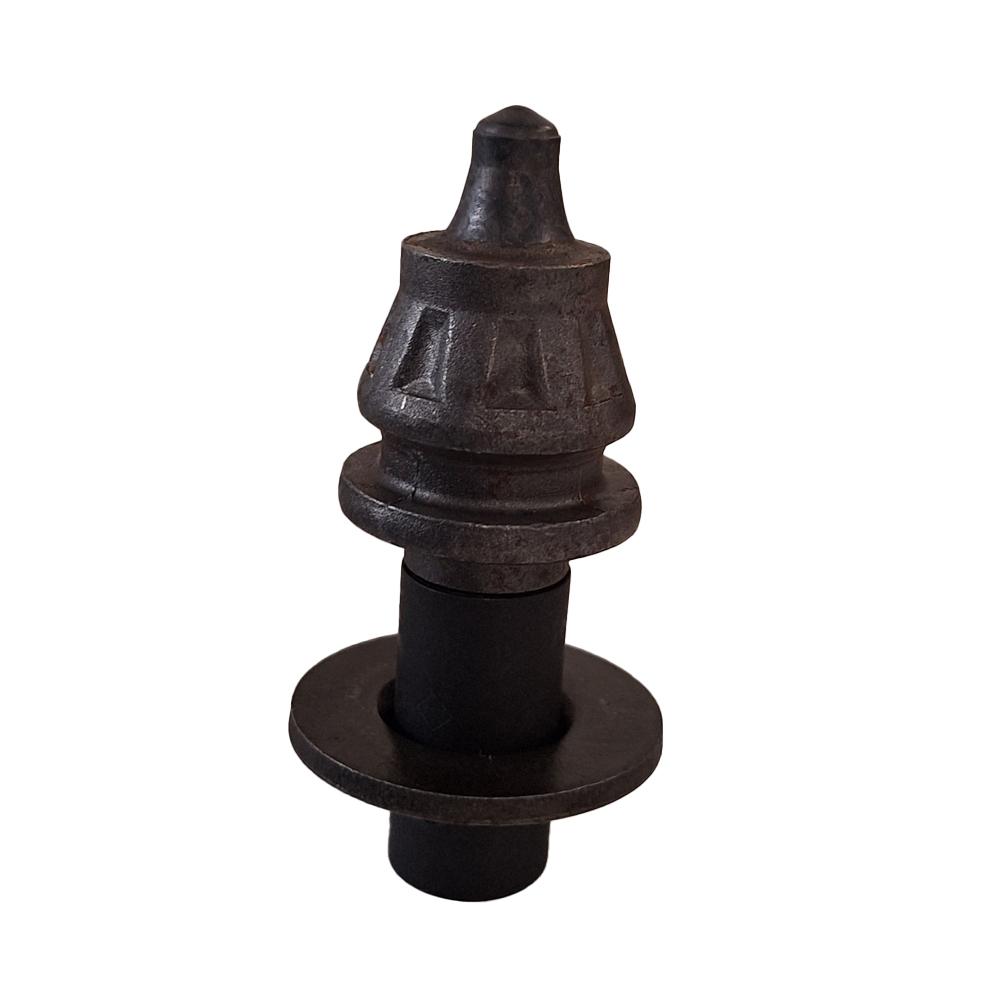

PIC CARB DIA20/RONDEL-MOY LA<190 - KENNAMETAL - RK2-02P
Référence : C014RK202P
Découvrez PIC CARB DIA20/RONDEL-MOY LA<190 - KENNAMETAL - RK2-02P disponible à l'achat
- - Outil spécifique pour machines de fondation
- - Fabriqué en carbure de tungstène durable
- - Résistant aux chocs et à l'usure
- - Embout conçu pour conditions abrasives
- - Tige de 20 mm pour une utilisation optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les pics et les porte-pics sont des outils spécifiques pour les machines de fondation, les fraiseuses et les trancheuses.
Ce pic rotatif en carbure de tungstène offre un dispositif de retenue lisse pour tout alésage.
Le carbure est un des métaux les plus durs et résistants à l'usure, supportant les contraintes physiques, chocs, déformations.
Avec un embout pour conditions abrasives .
Caractéristiques et compatibilités :
- Tige de 20 mm de diamètre.
- Compatible avec les blocs : C10AMC, C10LG, QC110HD.
- Compatible avec les manchons : KPF200R, KPF303R, KPF303RX.
Dimensions et valeurs techniques (d'après le schéma technique) :
- Numéro de matériel : 6299500
- ID catalogue ISO : RK2-02P
- Grade : K706
- Angle de point inclus (SIGMA) : 120°
- Diamètre de la pointe de départ (TDS) : 9,525 mm
- Diamètre de la pointe (TD) : 17,501 mm
- Longueur de la pointe (TL) : 16,891 mm
- Longueur de la jauge (L1) : 48,971 mm
- Diamètre du corps côté pièce (D2) : 34,034 mm
- Diamètre de la tige/alésage (D) : 19,761 mm
- Diamètre de la rondelle (WD) : 44,45 mm
- Épaisseur de la rondelle (WS) : 3,467 mm
- Longueur de la tige (LS) : 41,275 mm
- Longueur totale (OAL) : 90,246 mm
Avantages produit :
- Grande résistance à l'usure et aux conditions abrasives grâce au carbure de tungstène.
- Dispositif de retenue lisse pour tout alésage.
- Compatibilité avec plusieurs modèles de blocs et manchons, facilitant son intégration sur différentes machines.
Usage :
Ce pic est utilisé principalement dans les domaines de la fondation, le fraisage et le tranchage, où la robustesse et la durabilité sont essentielles pour les opérations mécaniques sur sols et matériaux abrasifs.
Recommandations :
- Utiliser avec les équipements compatibles listés.
- Assurer un stockage dans un environnement adapté pour préserver les propriétés du carbure.
Cette fiche produit permet de garantir un outil performant, fiable et adapté aux contraintes mécaniques sévères rencontrées dans les travaux de fondation et de fraisage.
Tige de 20 mm
Compatible avec :
BLOCK : C10AMC, C10LG, QC110HD
MANCHONS : KPF200R, KPF303R , KPF303RX
CEDRIS
37 RUE D'AMSTERDAM
75008 - PARIS
France
cedris2@orange.fr
Questions produits
À quelles machines ce pic rotatif en carbure est-il compatible ?
Ce pic est compatible avec les machines de fondation, fraiseuses et trancheuses. Il s’adapte spécifiquement aux blocs C10AMC, C10LG, QC110HD ainsi qu’aux manchons KPF200R, KPF303R et KPF303RX.
Quelles sont les dimensions principales du PIC CARB DIA20/RONDEL-MOY LA<190 ?
La tige mesure 20 mm de diamètre. La longueur totale est de 90,246 mm, avec une longueur de tige de 41,275 mm et une rondelle de 44,45 mm de diamètre pour une épaisseur de 3,467 mm, selon le schéma technique fourni.
Comment ce pic assure-t-il une résistance optimale à l’usure et aux conditions abrasives ?
Le pic est fabriqué en carbure de tungstène, un matériau très dur et résistant aux chocs, déformations et à l’usure. Son embout est spécialement conçu pour les conditions abrasives rencontrées sur chantier.
Quelle est la particularité du dispositif de retenue de ce pic ?
Le pic offre un dispositif de retenue lisse adapté à tout alésage, ce qui facilite son montage et assure une bonne tenue pendant l’utilisation.
Quels sont les éléments techniques spécifiques du pic à prendre en compte pour son choix ?
Il faut considérer l’angle de point inclus de 120°, le diamètre de la pointe (17,501 mm) et la longueur de la pointe (16,891 mm), qui influent sur la performance mécanique et la durabilité de l’outil dans les opérations de fraisage et tranchage.
