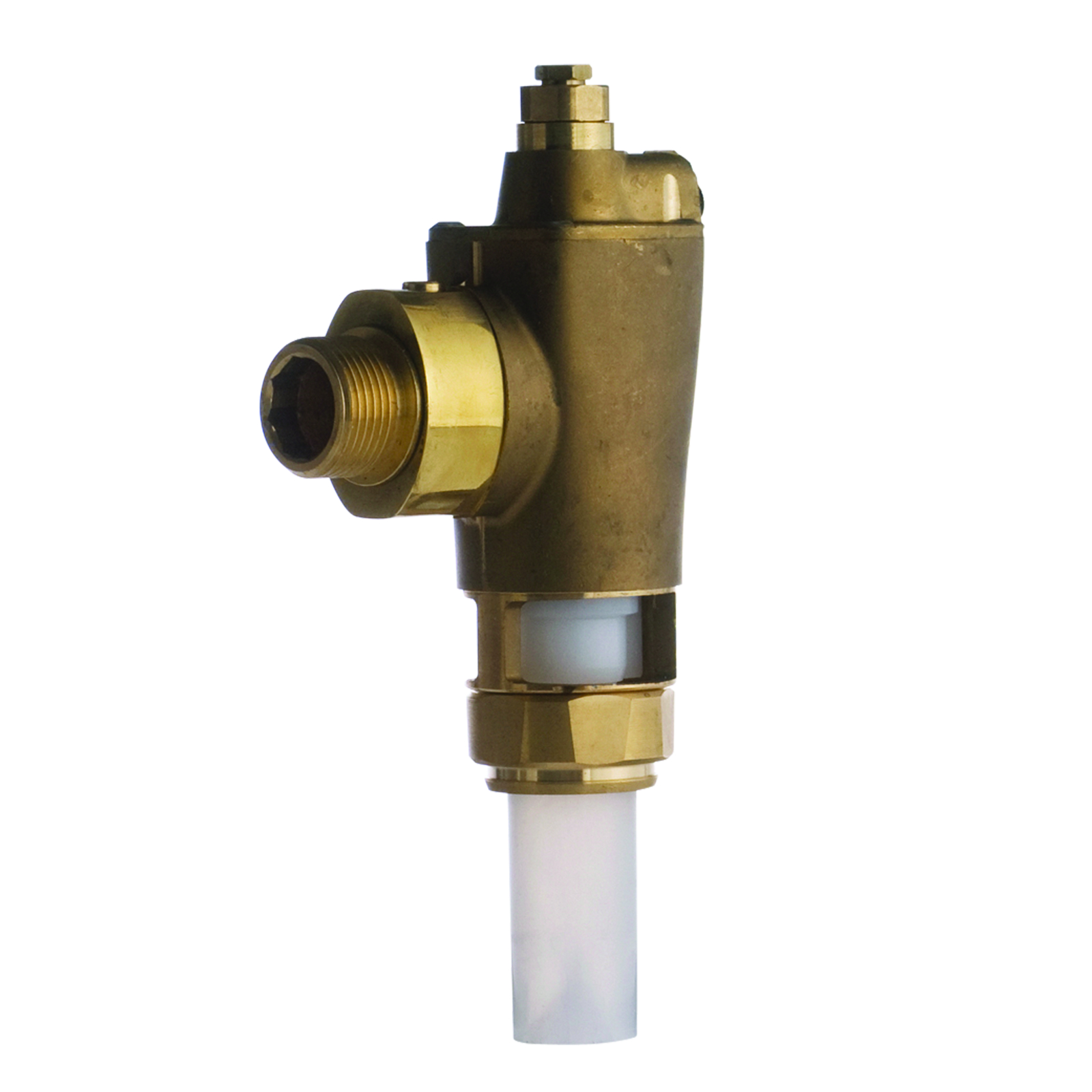

Robinet chasse directe traversée cloison 2-4L avec robinet arrêt PRESTO - 14222

Robinet de chasse directe PRESTO modèle P1000XL, conçu pour une installation en traversée de cloison d’une épaisseur comprise entre 1,5 et 30 cm.

Le déclenchement est mécanique et temporisé via un bouton-poussoir avec une temporisation de 4 secondes.
Le volume de chasse est réglable entre 2 et 4 litres, avec une plage d’ajustement possible de 6 à 9 litres selon les versions, réglé d’usine à 6 litres.
Le raccordement s’effectue par un filetage mâle G 3/4".
La sortie est prévue pour un tube PVC de diamètre 28 mm (28x1,5 mm).
Le robinet est livré en finition brute, prémonté, avec un robinet d’arrêt intégré assurant l’isolation du réseau.

Ce robinet permet une chasse directe, évitant la stagnation de l’eau et limitant ainsi le développement des bactéries.
Le déclenchement est ergonomique et souple, adapté aussi bien aux enfants qu’aux personnes à mobilité réduite (PMR).
L’accès aux composants s’effectue par l’avant, facilitant la maintenance et le remplacement de la cartouche de temporisation.

Caractéristiques techniques détaillées :
- Robinet de chasse DN20 conforme à la norme EN 12541.
- Robinet d’arrêt quart de tour intégré.
- Limiteur de débit automatique.
- Commande à distance par amorceur avec 0,75 m de tube souple de diamètre 4 mm.
- Hauteur minimale du tube de chasse : 500 mm.
- Pression de service recommandée : de 1 à 5 bars (selon NF EN 816).
- Longueur maximale des tubes de commande : 3 mètres.

Performances et conditions d’utilisation :
Le robinet d’arrêt ne doit jamais être utilisé pour le réglage du débit et doit rester ouvert en grand afin de garantir le classement acoustique du P1000XL.
La purge soigneuse des canalisations avant installation est indispensable pour éviter d’endommager les mécanismes.
Le réglage du volume délivré s’effectue par rotation du vérin avec un jeu de 8 mm pour adapter la chasse selon la pression.

Avantages produit :
- Montage simple et rapide en traversée de cloison.
- Maintenance facilitée par démontage frontal des composants.
- Hygiène améliorée grâce à la chasse directe réduisant la stagnation d’eau.
- Ergonomie adaptée à tous les utilisateurs, y compris les enfants et PMR.

Recommandations d’entretien et stockage :
Le nettoyage du revêtement chromé doit être effectué exclusivement à l’eau savonneuse.
L’utilisation de produits abrasifs, acides, alcalins ou ammoniaqués est interdite.

Dimensions principales :
La hauteur totale est d’environ 190 mm.
La longueur hors tout est de 74 mm.
Le diamètre de sortie est de 28 mm.
Le filetage mâle est G 3/4".

Ce produit allie performance, hygiène, simplicité d’utilisation et conformité aux normes en vigueur, garantissant une solution fiable et ergonomique pour les installations sanitaires nécessitant une chasse directe traversée cloison.

• robinet de chasse DN20 conforme à la norme EN 12541
• robinet d’arrêt quart de tour intégré
• limiteur de débit automatique
• commande à distance par amorceur avec 0,75 m de tube souple de diamètre 4 mm
• hauteur minimale du tube de chasse : 500 mm
• pression de service recommandée : de 1 à 5 bars (selon NF EN 816)
• longueur maximale des tubes de commande : 3 mètres
• volume de chasse réglable entre 2 et 4 litres
• filetage mâle G 3/4"
• sortie prévue pour tube PVC diamètre 28 mm (28x1,5 mm)
• hauteur totale environ 190 mm
• longueur hors tout 74 mm

Le robinet de chasse directe s'utilise par déclenchement mécanique temporisé via un bouton-poussoir, qui active une chasse d'eau d'une durée de 4 secondes. Le volume de chasse est réglable entre 2 et 4 litres, avec une possibilité d'ajustement jusqu'à 9 litres selon la pression, le réglage s'effectuant par rotation d'un vérin avec un jeu de 8 mm.

Pour l'installation, il est indispensable de purger soigneusement les canalisations avant la pose du robinet afin d'éviter d'endommager les mécanismes. Le robinet doit être monté en traversée de cloison, avec une épaisseur comprise entre 1,5 et 30 cm, et raccordé sur un tube PVC de diamètre 28 mm. La hauteur minimale du tube de chasse doit être de 500 mm.

Le robinet d'arrêt intégré doit rester totalement ouvert et ne doit jamais être utilisé pour régler le débit, afin de conserver le classement acoustique du modèle. La commande peut être effectuée à distance par un amorceur relié par un tube souple de 0,75 mètre, chaque tube ne devant pas dépasser 3 mètres de longueur.

En cas de dysfonctionnement, il est indiqué de démonter la cartouche de temporisation et de la rincer à l'eau claire. Le démontage du robinet s'effectue par l'avant, facilitant la maintenance.

L'usage de ce robinet permet une chasse directe, évitant la stagnation de l'eau dans les canalisations et limitant le développement des bactéries. Le déclenchement ergonomique est adapté à tous les utilisateurs, y compris les enfants et les personnes à mobilité réduite.

Enfin, le réglage précis du volume de chasse peut être effectué en tournant le vérin, comme illustré dans le document de réglage du volume 4L (page 1 du second fichier), où un graphique montre la corrélation entre le nombre de tours et le volume délivré, permettant d'ajuster la chasse entre 2 et 4 litres selon les besoins et la pression.
