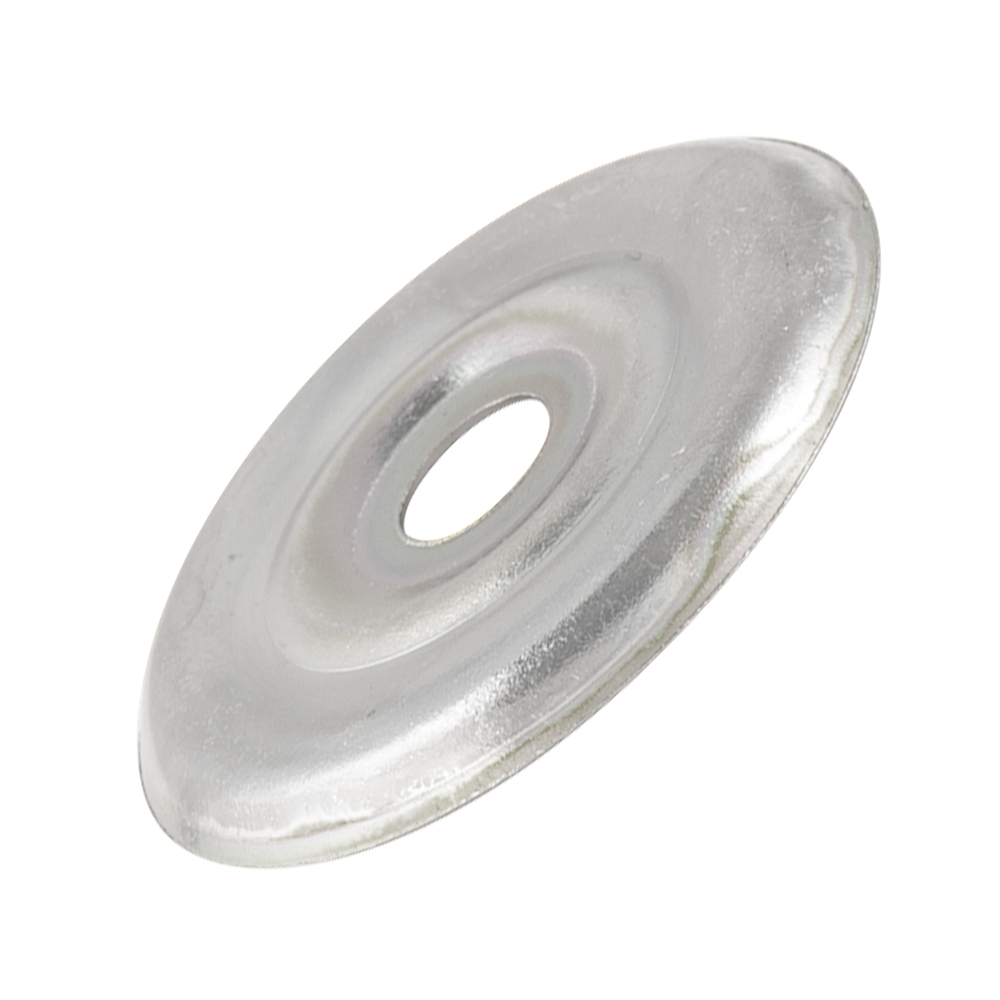

rosace plate - Ø26 - SCELL-IT - EX-93251125B
Référence : S344EX93251125B
Découvrez rosace plate - Ø26 - SCELL-IT - EX-93251125B disponible à l'achat

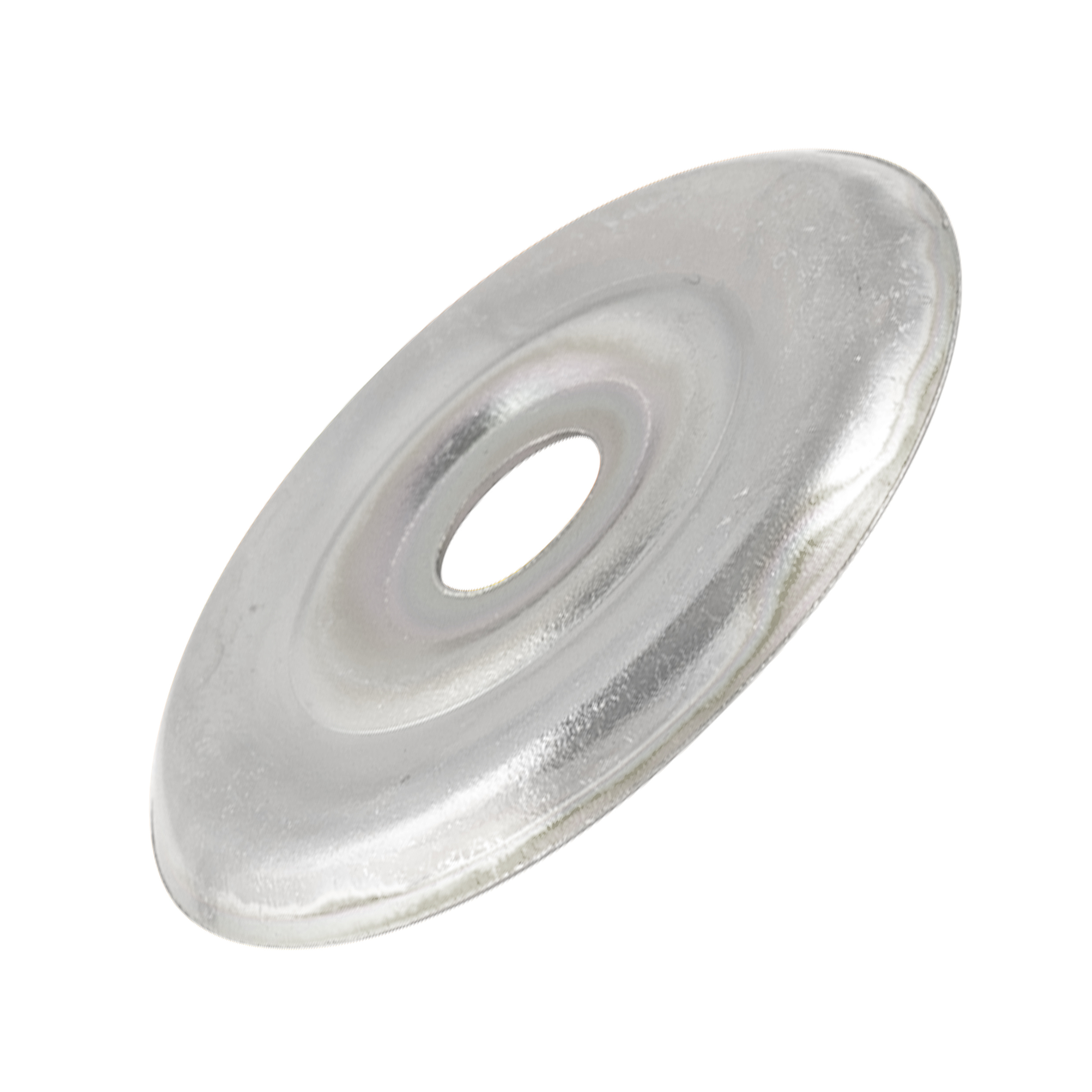

- Rosace plate en acier zingué blanc, épaisseur 3 à 5 μm
- Idéale pour masquer un point de fixation avec élégance
- Permet de répartir la charge d'un collier de plomberie
- Conçue pour être utilisée avec des pattes à vis
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La rosace plate SCELL-IT Ø26 est fabriquée en acier zingué blanc avec une épaisseur de revêtement comprise entre 3 et 5 μm.
Elle est conçue pour masquer élégamment le point de fixation tout en répartissant la charge d’un collier de plomberie.
Cette rosace est spécialement prévue pour être utilisée avec des pattes à vis adaptées.
Ses dimensions principales sont un diamètre extérieur de 26 mm, un diamètre intérieur (D1) de 6,3 mm, et un diamètre intérieur secondaire (D2) de 12,5 mm.
L’épaisseur varie selon les zones : l’épaisseur centrale (e) est de 0,5 mm, complétée par des épaisseurs allant de 0,8 à 2,5 mm selon la partie considérée.
Les rayons de courbure sont de 1,5 mm et 3 mm.
Une version zinguée bichromatée avec le même traitement de surface (3 à 5 μm) est disponible sur demande.
L’utilisation recommandée consiste à masquer le point de fixation et à assurer une répartition optimale de la charge exercée par un collier de plomberie, garantissant ainsi une fixation stable et durable.
Le montage doit être réalisé avec des pattes à vis, conformément aux instructions fournies.
La rosace plate SCELL-IT allie fonctionnalité et finition soignée, adaptée aux installations de plomberie nécessitant une fixation propre et sécurisée.
Cette fiche technique est illustrée par un schéma détaillé des dimensions et une photo d’application montrant la rosace en situation sur des tuyaux de plomberie, confirmant son usage et son aspect esthétique.
Caractéristiques techniques pour le modèle de diamètre 26 mm :
- Diamètre total (Ø) : 26 mm
- Diamètre intérieur (D1) : 6,3 mm
- Diamètre extérieur (D2) : 12,5 mm
- Épaisseur (e) : 0,5 mm
- Épaisseur e2 : 1,4 mm
- Épaisseur e3 : 2,5 mm
- Épaisseur e4 : 0,8 mm
- Rayon R : 1,5 mm
- Rayon R1 : 3 mm
Cette rosace plate en acier zingué garantit une bonne résistance à la corrosion grâce à son traitement de surface. Elle est particulièrement adaptée pour une utilisation en plomberie afin d’assurer une fixation solide et une répartition optimale des contraintes mécaniques. Le montage s’effectue facilement avec des pattes à vis.
- matériau : acier zingué blanc
- épaisseur du revêtement : 3 à 5 μm
- diamètre extérieur (Ø) : 26 mm
- diamètre intérieur principal (D1) : 6,3 mm
- diamètre intérieur secondaire (D2) : 12,5 mm
- épaisseur centrale (e) : 0,5 mm
- épaisseur e2 : 1,4 mm
- épaisseur e3 : 2,5 mm
- épaisseur e4 : 0,8 mm
- rayon de courbure R : 1,5 mm
- rayon de courbure R1 : 3 mm
- version disponible sur demande : zingué bichromaté 3 à 5 μm
- usage : masquage du point de fixation et répartition de la charge d’un collier de plomberie
- montage : à utiliser avec des pattes à vis
- référence fournisseur : EX-93251125B
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la fonction principale de la rosace plate SCELL-IT Ø26 ?
Cette rosace plate en acier zingué blanc sert à masquer le point de fixation et à répartir la charge d’un collier de plomberie, assurant ainsi une fixation propre et une meilleure répartition des contraintes mécaniques.
Quelles sont les dimensions clés de cette rosace plate ?
Pour la référence RP25, le diamètre extérieur est de 26 mm, avec un diamètre intérieur D1 de 6,3 mm et D2 de 12,5 mm. L’épaisseur varie de 0,5 mm à 2,5 mm selon les zones, avec des rayons R de 1,5 mm et R1 de 3 mm.
Quel est le matériau et le traitement de surface de cette rosace ?
Elle est fabriquée en acier zingué blanc avec un traitement de surface de 3 à 5 µm. Une version zinguée bichromatée avec le même traitement est disponible sur demande.
Comment s’installe la rosace plate SCELL-IT ?
Elle doit être utilisée exclusivement avec des pattes à vis, permettant un montage simple tout en garantissant la répartition efficace de la charge.
Quels sont les avantages techniques de cette rosace en termes de fixation ?
La rosace assure une meilleure répartition des contraintes mécaniques sur les colliers de plomberie, ce qui contribue à la durabilité et à la sécurité de l’installation.
