ROULEAUX A GUIDAGE MANUEL AMMANN ARW65DE - AF-S-WBR-0030A-101

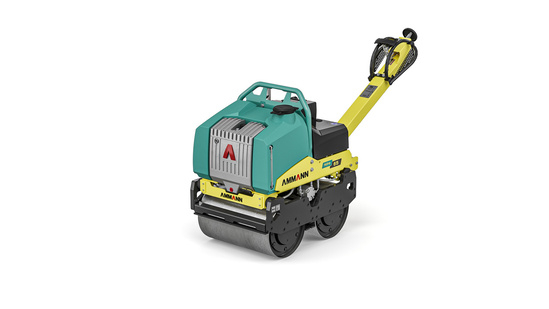

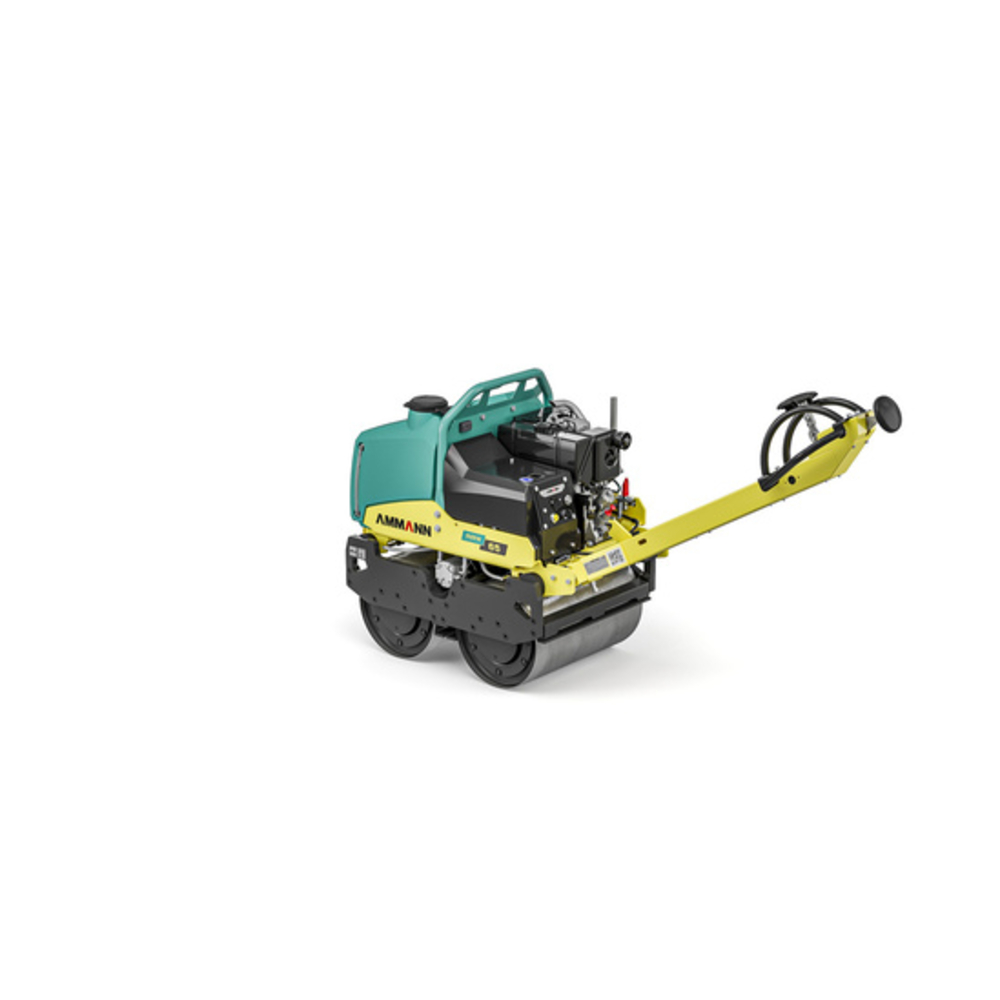

L’ARW 65 avec moteur diesel Hatz fournit une fonction 2 en 1 qui vous aide à limiter vos investissements dans les machines.

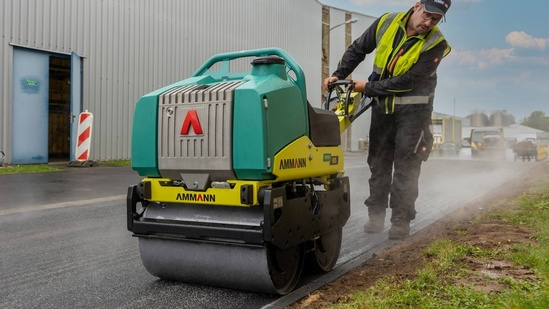

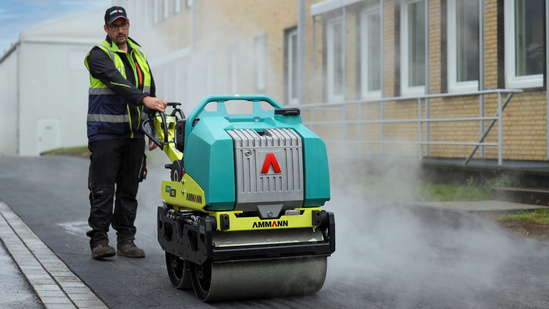

La grande amplitude permet au rouleau à guidage manuel de fonctionner sur la terre et les agrégats. En basculant la commande, l’opérateur peut passer à un réglage à faible amplitude, disposant ainsi d’un rouleau idéal pour l’asphalte et le bitume. L’ARW 65 est équipé de racleurs et d’un réservoir d’eau de 60 litres avec système d’arrosage pour que la machine puisse traiter les revêtements bitumineux. Le moteur est disponible avec un démarrage électrique ou à manivelle.

ROULEAU à GUIDAGE MANUEL ARW 65 (HATZ)
POIDS et DIMENSIONS
POIDS EN FONCTIONNEMENT CECE
719 kg
POIDS EN FONCTIONNEMENT MAX. (AVEC DéMARREUR éLéCTRIC)
744.5 kg

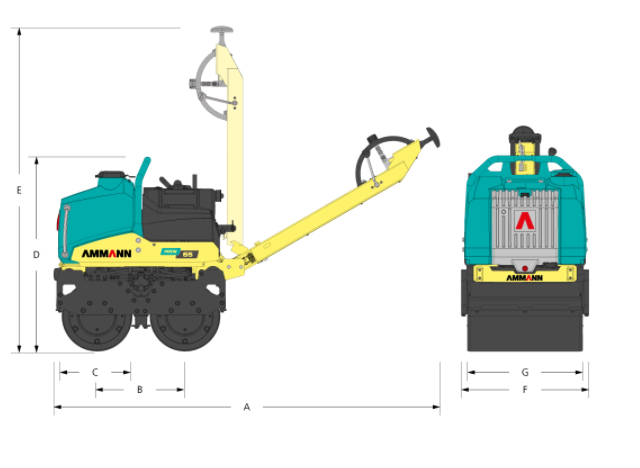

A = LONGUEUR DE MACHINE
2288 mm
B = LARGEUR D'AXE DE TAMBOUR
500 mm
C = DIAMèTRE DE TAMBOUR
400 mm
D = HAUTEUR DE LA MACHINE
1110 mm
E = HAUTEUR DE TRANSPORT
1835 mm
F = LARGEUR DE MACHINE
720 mm
G = LARGEUR DE TAMBOUR
650 mm
MOTEUR
MOTEUR
Hatz 1D42
CARBURANT
Diesel
PUISSANCE DU MOTEUR
6.4 kW (8.6 CH)
à RPM
2800
CONSOMMATION DE COMBUSTIBLE
1.7 l/h
FORCES DE COMPACTAGE
FRéQUENCE DE VIBRATION MAX.
65 Hz
FORCE CENTRIFUGE MAX.
14/23 kN
PRESSION LINéAIRE
5.7 kg/cm
AMPLITUDE
0.3/0.5 mm
PROFONDEUR DE COMPACTAGE MAX. (TERRE)
20/15 cm
PROFONDEUR DE COMPACTAGE MAX. (SABLE)
30/25 cm
DIVERS
VITESSE (MARCHE AVANT)
67 m/min
VITESSE (MARCHE ARRIèRE)
42 m/min
GRAVISSEMENT DE PENTE AVEC/SANS VIBRATION
25 % / 45 %
CAPACITé DE COMBUSTIBLE
5 l
CAPACITé DU RéSERVOIR D'EAU
60 l

Le rouleau à guidage manuel Ammann ARW 65 est une machine 2 en 1 conçue pour répondre aux besoins du secteur de la construction, notamment pour le compactage des sols et des enrobés. Il est équipé d’un moteur diesel Hatz 1D42 ou en option Yanmar L100N, offrant une puissance de 6,4 kW (8,6 CH) à 2800 RPM pour la version Hatz, avec une consommation de carburant de 1,7 l/h (1,2 l/h pour Yanmar). Le démarrage peut être électrique ou à manivelle selon la version.

Applications et usages :
- Compactage d’enrobés et travail de la terre
- Construction et réparation de pistes cyclables et trottoirs
- Surfaces sportives
- Construction et maintenance de routes agricoles et forestières

Fonctionnement et caractéristiques :
- Système d’excitation à deux amplitudes : 0,5 mm pour la sous-structure (grande amplitude) et 0,3 mm pour les enrobés (faible amplitude)
- Réglage manuel permettant de passer facilement d’un mode grande amplitude pour sols et graviers à un mode faible amplitude pour enrobés et asphalte
- Entraînement hydraulique assurant un réglage variable de la vitesse, un démarrage et un freinage en douceur, avec faibles coûts d’entretien grâce à l’entraînement hydrostatique et aux vibrations
- Garde des deux côtés du tambour permettant un compactage très proche des bordures sans reprise nécessaire, ce qui optimise le temps de travail
- Poignée de sécurité qui arrête la machine en cas de perte de contrôle par l’opérateur et limite la vitesse en marche arrière à 42 m/min pour garantir la sécurité

Caractéristiques techniques principales (version Hatz) :
- Poids en fonctionnement CECE : 719 kg (744,5 kg avec démarreur électrique)
- Longueur : 2288 mm
- Largeur d’axe de tambour : 500 mm
- Diamètre du tambour : 400 mm
- Hauteur de la machine : 1110 mm
- Hauteur de transport : 1835 mm
- Largeur de la machine : 720 mm
- Largeur de tambour : 650 mm
- Force centrifuge maximale : 14/23 kN
- Pression linéaire : 5,7 kg/cm
- Fréquence de vibration maximale : 65 Hz
- Profondeur de compactage maximale : 20/15 cm sur terre, 30/25 cm sur sable
- Vitesse en marche avant : 67 m/min
- Vitesse en marche arrière : 42 m/min
- Capacité du réservoir de carburant : 5 l
- Capacité du réservoir d’eau : 60 l avec système de gicleur
- Gravissement de pente : 25 % avec vibration, 45 % sans vibration

Équipement standard :
- Poids excentrés réglables hydrostatiques pour deux forces centrifuges différentes
- Poignée ergonomique à faible vibration
- Dispositif homme mort pour la sécurité de l’opérateur
- Frein de stationnement hydraulique intégré
- Réservoir d’eau de 60 litres avec système de gicleur
- Racloirs sur le tambour avant et arrière
- Démarreur électrique (version Yanmar)
- Programme de garantie étendue à 3 ans

Options disponibles :
- Compteur d’heures de fonctionnement
- Feux de travail à LED
- Démarreur électrique (version Hatz)
- Ammann ServiceLink

Le rouleau ARW 65 est adapté à une large gamme d’applications grâce à sa polyvalence, sa sécurité renforcée et sa facilité d’utilisation, ce qui en fait un outil efficace pour les travaux de compactage sur sols variés et enrobés.
