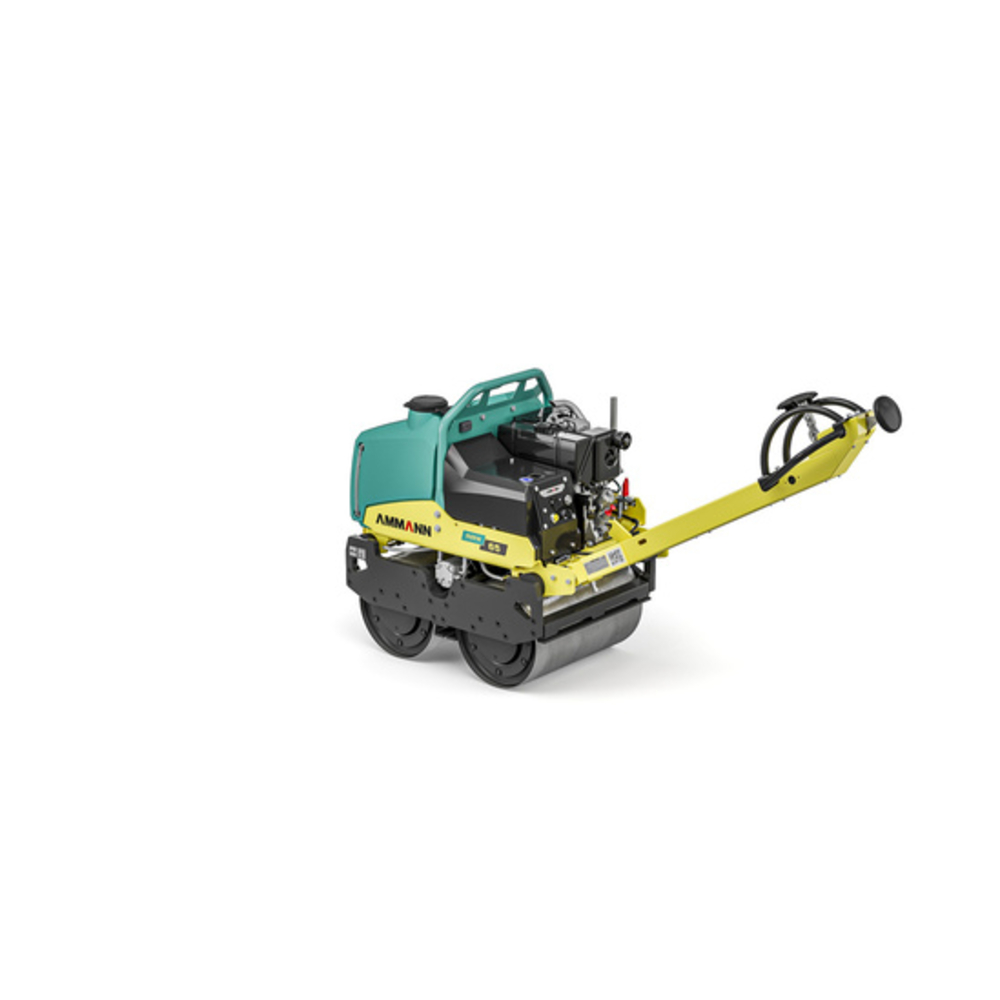

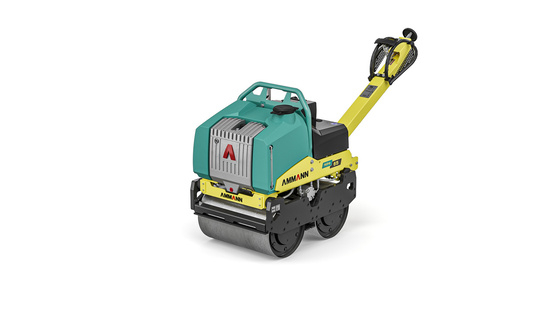

ROULEAUX A GUIDAGE MANUEL AMMANN ARW65DE - AF-S-WBR-0030A-101
Référence : A197AFSWBR0030A101
Découvrez ROULEAUX A GUIDAGE MANUEL AMMANN ARW65DE - AF-S-WBR-0030A-101 disponible à l'achat
- Moteur diesel Hatz offrant une puissance de 6.4 kW.
- Fonction 2 en 1 adaptée pour terre et agrégats.
- Amplitude réglable pour un usage sur bitume.
- Équipé d'un réservoir d’eau de 60 litres et racleurs.
- Démarrage électrique ou à manivelle selon vos besoins.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
L’ARW 65 avec moteur diesel Hatz fournit une fonction 2 en 1 qui vous aide à limiter vos investissements dans les machines.

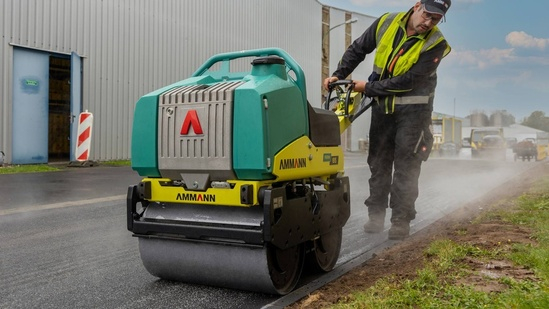

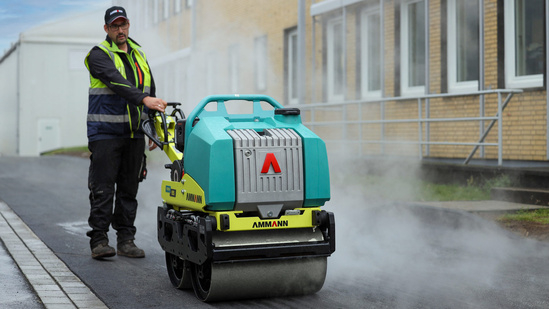

La grande amplitude permet au rouleau à guidage manuel de fonctionner sur la terre et les agrégats. En basculant la commande, l’opérateur peut passer à un réglage à faible amplitude, disposant ainsi d’un rouleau idéal pour l’asphalte et le bitume. L’ARW 65 est équipé de racleurs et d’un réservoir d’eau de 60 litres avec système d’arrosage pour que la machine puisse traiter les revêtements bitumineux. Le moteur est disponible avec un démarrage électrique ou à manivelle.
Applications et usages :
- Compactage d’enrobés et travail de la terre
- Construction et réparation de pistes cyclables et trottoirs
- Surfaces sportives
- Construction et maintenance de routes agricoles et forestières
Fonctionnement et caractéristiques :
- Système d’excitation à deux amplitudes : 0,5 mm pour la sous-structure (grande amplitude) et 0,3 mm pour les enrobés (faible amplitude)
- Réglage manuel permettant de passer facilement d’un mode grande amplitude pour sols et graviers à un mode faible amplitude pour enrobés et asphalte
- Entraînement hydraulique assurant un réglage variable de la vitesse, un démarrage et un freinage en douceur, avec faibles coûts d’entretien grâce à l’entraînement hydrostatique et aux vibrations
- Garde des deux côtés du tambour permettant un compactage très proche des bordures sans reprise nécessaire, ce qui optimise le temps de travail
- Poignée de sécurité qui arrête la machine en cas de perte de contrôle par l’opérateur et limite la vitesse en marche arrière à 42 m/min pour garantir la sécurité
Caractéristiques techniques principales (version Hatz) :
- Poids en fonctionnement CECE : 719 kg (744,5 kg avec démarreur électrique)
- Longueur : 2288 mm
- Largeur d’axe de tambour : 500 mm
- Diamètre du tambour : 400 mm
- Hauteur de la machine : 1110 mm
- Hauteur de transport : 1835 mm
- Largeur de la machine : 720 mm
- Largeur de tambour : 650 mm
- Force centrifuge maximale : 14/23 kN
- Pression linéaire : 5,7 kg/cm
- Fréquence de vibration maximale : 65 Hz
- Profondeur de compactage maximale : 20/15 cm sur terre, 30/25 cm sur sable
- Vitesse en marche avant : 67 m/min
- Vitesse en marche arrière : 42 m/min
- Capacité du réservoir de carburant : 5 l
- Capacité du réservoir d’eau : 60 l avec système de gicleur
- Gravissement de pente : 25 % avec vibration, 45 % sans vibration
Équipement standard :
- Poids excentrés réglables hydrostatiques pour deux forces centrifuges différentes
- Poignée ergonomique à faible vibration
- Dispositif homme mort pour la sécurité de l’opérateur
- Frein de stationnement hydraulique intégré
- Réservoir d’eau de 60 litres avec système de gicleur
- Racloirs sur le tambour avant et arrière
- Démarreur électrique (version Yanmar)
- Programme de garantie étendue à 3 ans
Options disponibles :
- Compteur d’heures de fonctionnement
- Feux de travail à LED
- Démarreur électrique (version Hatz)
- Ammann ServiceLink
Le rouleau ARW 65 est adapté à une large gamme d’applications grâce à sa polyvalence, sa sécurité renforcée et sa facilité d’utilisation, ce qui en fait un outil efficace pour les travaux de compactage sur sols variés et enrobés.
ROULEAU à GUIDAGE MANUEL ARW 65 (HATZ)
POIDS et DIMENSIONS
POIDS EN FONCTIONNEMENT CECE
719 kg
POIDS EN FONCTIONNEMENT MAX. (AVEC DéMARREUR éLéCTRIC)
744.5 kg

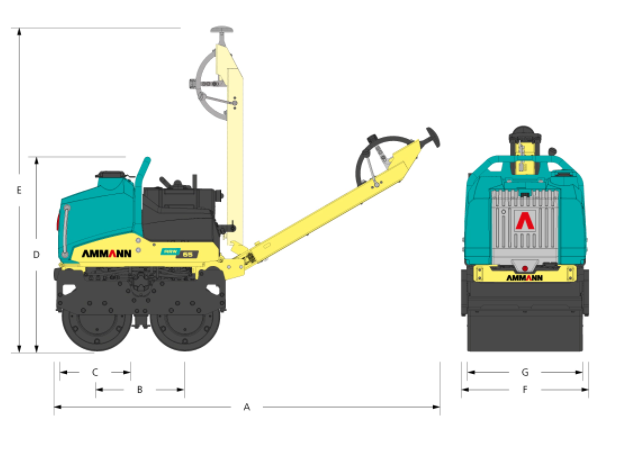

A = LONGUEUR DE MACHINE
2288 mm
B = LARGEUR D'AXE DE TAMBOUR
500 mm
C = DIAMèTRE DE TAMBOUR
400 mm
D = HAUTEUR DE LA MACHINE
1110 mm
E = HAUTEUR DE TRANSPORT
1835 mm
F = LARGEUR DE MACHINE
720 mm
G = LARGEUR DE TAMBOUR
650 mm
MOTEUR
MOTEUR
Hatz 1D42
CARBURANT
Diesel
PUISSANCE DU MOTEUR
6.4 kW (8.6 CH)
à RPM
2800
CONSOMMATION DE COMBUSTIBLE
1.7 l/h
FORCES DE COMPACTAGE
FRéQUENCE DE VIBRATION MAX.
65 Hz
FORCE CENTRIFUGE MAX.
14/23 kN
PRESSION LINéAIRE
5.7 kg/cm
AMPLITUDE
0.3/0.5 mm
PROFONDEUR DE COMPACTAGE MAX. (TERRE)
20/15 cm
PROFONDEUR DE COMPACTAGE MAX. (SABLE)
30/25 cm
DIVERS
VITESSE (MARCHE AVANT)
67 m/min
VITESSE (MARCHE ARRIèRE)
42 m/min
GRAVISSEMENT DE PENTE AVEC/SANS VIBRATION
25 % / 45 %
CAPACITé DE COMBUSTIBLE
5 l
CAPACITé DU RéSERVOIR D'EAU
60 l
Votre produit AMMANN est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
AMMANN FRANCE
ZI LES PETITES HAIES
94046 - CRETEIL CEDEX
France
pieces.machines@ammann.com
Questions produits
Quelles sont les principales applications du rouleau à guidage manuel Ammann ARW 65 ?
Le rouleau ARW 65 est conçu pour le compactage d’enrobés et le travail de la terre. Il est adapté à la construction et réparation de pistes cyclables, trottoirs, surfaces sportives, ainsi qu’à la construction et maintenance de routes agricoles et forestières.
Comment fonctionne le système d’excitation à deux amplitudes sur ce rouleau ?
Le système permet un réglage manuel entre deux amplitudes : 0,5 mm pour la sous-structure (grande amplitude) et 0,3 mm pour les enrobés (faible amplitude). Cette fonctionnalité offre une polyvalence pour travailler aussi bien sur sols et graviers que sur asphalte et bitume.
Quels éléments garantissent la sécurité de l’opérateur lors de l’utilisation du rouleau ARW 65 ?
La machine est équipée d’une poignée de sécurité qui arrête le rouleau en cas de perte de contrôle. En marche arrière, la vitesse est limitée à 42 m/min, et la poignée se déplace vers l’avant si la machine s’approche trop de l’opérateur, assurant ainsi une protection renforcée.
Quels sont les équipements standards qui facilitent l’usage et la maintenance de ce rouleau ?
Le rouleau dispose de poids excentrés réglables hydrostatiques pour deux forces centrifuges différentes, d’une poignée ergonomique à faible vibration, d’un frein de stationnement hydraulique intégré, ainsi que d’un réservoir d’eau de 60 litres avec système de gicleur et racloirs avant et arrière. Ces équipements contribuent à un fonctionnement efficace et sécurisé.
Comment le rouleau ARW 65 optimise-t-il le compactage près des bordures ?
La garde des deux côtés du tambour permet un compactage très proche des obstacles sans nécessité de reprise sur les bords, ce qui améliore la précision du travail et réduit le temps d’intervention.
